ICS Triplex

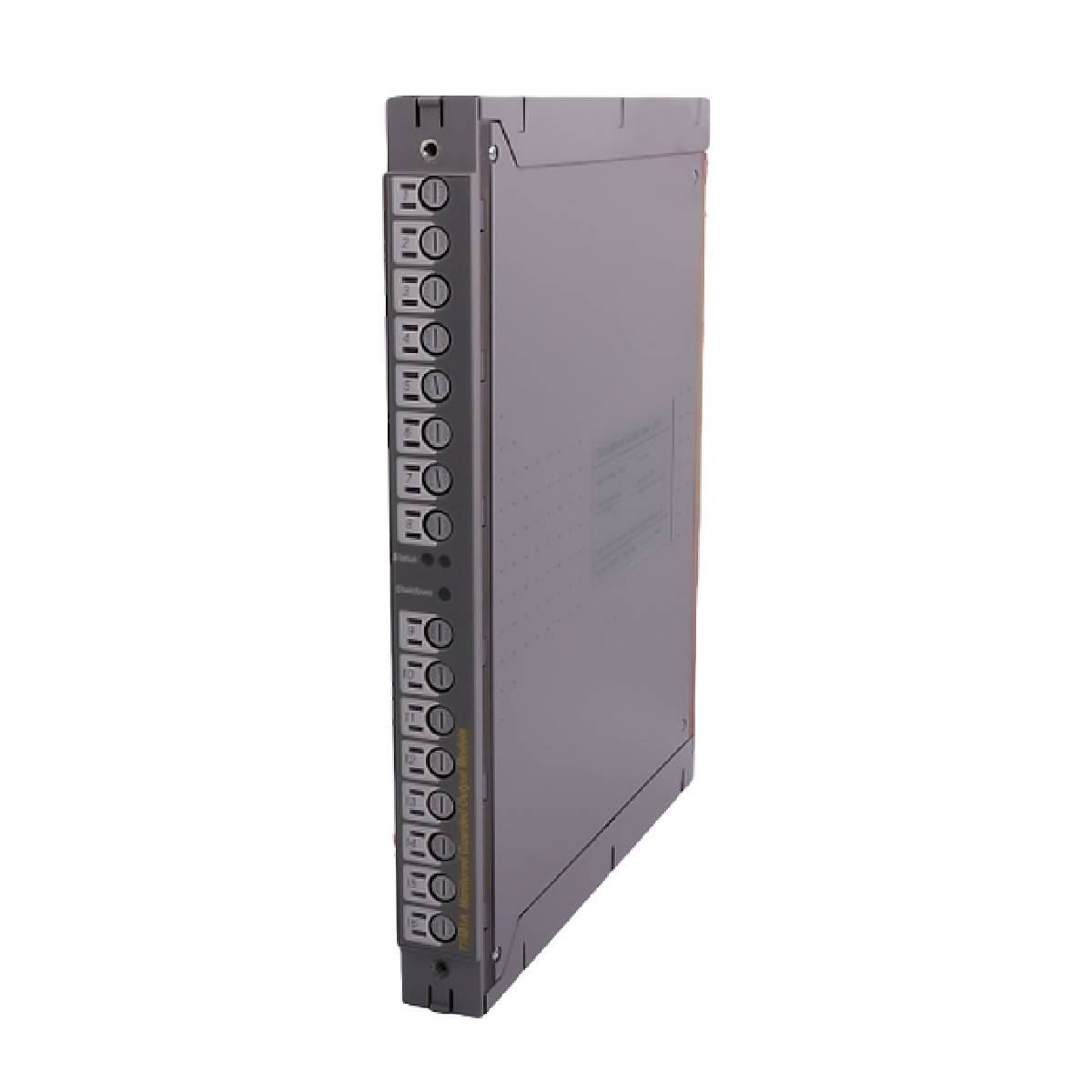

ICS Triplex T8403 Trusted TMR digitales 24-VDC-Eingangsmodul, 40 Kanäle

SKU T8403

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ICS Triplex

  • Produkt-Nr.: T8403

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Digitales Eingangsmodul

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 1180g

  • Abmessungen: 31 mm x 266 mm x 303 mm (B x H x T)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

ICS Triplex T8403 Trusted TMR digitales 24-V-Gleichspannungseingangsmodul stellt die Schnittstelle zu 40 Feldeingangsgeräten her. Die Fehlertoleranz wird durch eine dreifach modulare redundante (TMR) Architektur innerhalb des Moduls für jeden der 40 Eingangskanäle erreicht. Jeder Feldeingang wird dreifach ausgeführt, und die Eingangsspannung wird mithilfe einer Sigma-Delta-Eingangsschaltung gemessen. Die resultierende Feldspannungsmessung wird mit vom Benutzer konfigurierbaren Schwellenspannungen verglichen, um den gemeldeten Zustand des Feldeingangs zu bestimmen. Wenn am Feldschalter ein Leitungsüberwachungsgerät installiert ist, kann das Modul Unterbrechungen und Kurzschlüsse in den Feldkabeln erkennen. Die Leitungsüberwachungsfunktionen werden für jeden Eingangskanal unabhängig konfiguriert. Die dreifache Spannungsmessung in Verbindung mit integrierten Diagnosetests ermöglicht eine umfassende Fehlererkennung und Fehlertoleranz. Das Modul bietet eine integrierte Ereignisfolgenprotokollierung (SOE) mit einer Auflösung von 1 ms. Eine Zustandsänderung löst einen SOE-Eintrag aus. Die Zustände werden anhand von Spannungsschwellen bestimmt, die für jeden Kanal einzeln konfiguriert werden können.

Funktionen

  • 40 dreifach modular redundante (TMR) Eingangskanäle pro Modul
  • Umfassende automatische Diagnose und Selbstprüfung
  • Pro Kanal auswählbare Leitungsüberwachung zur Erkennung von Unterbrechungen und Kurzschlüssen in der Feldverdrahtung
  • Optische/galvanische Isolationsbarriere mit einer Impulsfestigkeit von 2500 V
  • Integrierte Ereignisfolgenprotokollierung (SOE) mit einer Auflösung von 1 ms
  • Das Modul kann online mithilfe dedizierter Companion-Slot-Konfigurationen (benachbarter Steckplatz) oder SmartSlot-Konfigurationen (ein Ersatzsteckplatz für mehrere Module) im laufenden Betrieb ausgetauscht werden
  • Eingangsstatus-LEDs an der Front für jeden Kanal zeigen den Eingangszustand und Fehler in der Feldverdrahtung an
  • Status-LEDs des Frontmoduls zeigen den Zustand und Betriebsmodus des Moduls an (aktiv, Standby, eingelernt)

Anwendungen

  • Sicherheitsinstrumentierte Systeme (SIS)
  • Notabschaltsysteme (ESD)
  • Brand- und Gassysteme (F&G)
  • Kritische Steuerungsanwendungen
  • Industrielle Automatisierungs- und Prozessleitsysteme

Technische Spezifikationen

Parameter Spezifikation
Elektrik / Leistung
Versorgungsspannung der Rückwandplatine (IMB) 20 V Gleichspannung bis 32 V Gleichspannung
Leistung 20 W
Maximale Verlustleistung 29 W
Eingangsfunktionen
Anzahl der Eingänge 40
Eingangsimpedanz 5 kΩ
Messbereich -6 bis +36 V Gleichspannung
Schwellwerte Konfigurierbar
Maximale Spannungsfestigkeit +50 V Gleichspannung
Sicherheitsgenauigkeit 0,5 V Gleichspannung
Isolation und Schutz
Isolation zum Feldbezug 50 V verstärkt (Dauerbetrieb), 250 V Basisisolation (Fehlerfall) [Typgeprüft mit 2436 V Gleichspannung für 60 s]
Kanal-zu-Kanal-Isolation Keine
Sicherung Keine
Eigensicherheit Keine – externe Trennbarriere erforderlich
Leistung und SOE
Ereignisauflösung (LSB) 1 ms
Zeitstempelgenauigkeit +10 ms
Umgebungsbedingungen
Betriebstemperatur 0 °C bis +60 °C (+32 °F bis +140 °F)
Lagertemperatur -25 °C bis +70 °C (-13 °F bis +158 °F)
Relative Luftfeuchtigkeit 10–95 %, nicht kondensierend
Physikalische Eigenschaften und Installation
Modulposition T8100, T8300 E/A-Modulsteckplatz
Höhe 266 mm (10,5 in)
Breite 31 mm (1,2 in)
Tiefe 303 mm (12,0 in)
Gewicht 1,18 kg (2,6 lb)

Anschlüsse/Schnittstellen

Steckerstift C B A
1 SmartSlot-Verbindung C SmartSlot-Verbindung B SmartSlot-Verbindung A
3 Kanal 28 (+) Kanal 14 (+) Kanal 0 (+)
4 Kanal 28 (+) Kanal 14 (+) Kanal 0 (+)
5 Kanal 29 (+) Kanal 15 (+) Kanal 1 (+)
6 Kanal 29 (+) Kanal 15 (+) Kanal 1 (+)
7 Kanal 30 (+) Kanal 16 (+) Kanal 2 (+)
8 Kanal 30 (+) Kanal 16 (+) Kanal 2 (+)
9 Rückleitung Rückleitung Rückleitung
10 Kanal 31 (+) Kanal 17 (+) Kanal 3 (+)
11 Kanal 31 (+) Kanal 17 (+) Kanal 3 (+)
12 Kanal 32 (+) Kanal 18 (+) Kanal 4 (+)
13 Kanal 32 (+) Kanal 18 (+) Kanal 4 (+)
14 Kanal 33 (+) Kanal 19 (+) Kanal 5 (+)
15 Kanal 33 (+) Kanal 19 (+) Kanal 5 (+)
16 Kanal 34 (+) Kanal 20 (+) Kanal 6 (+)
17 Kanal 34 (+) Kanal 20 (+) Kanal 6 (+)
18 Kanal 35 (+) Kanal 21 (+) Kanal 7 (+)
19 Kanal 35 (+) Kanal 21 (+) Kanal 7 (+)
20 Rückleitung Rückleitung Rückleitung
21 Kanal 36 (+) Kanal 22 (+) Kanal 8 (+)
22 Kanal 36 (+) Kanal 22 (+) Kanal 8 (+)
23 Kanal 37 (+) Kanal 23 (+) Kanal 9 (+)
24 Kanal 37 (+) Kanal 23 (+) Kanal 9 (+)
25 Kanal 38 (+) Kanal 24 (+) Kanal 10 (+)
26 Kanal 38 (+) Kanal 24 (+) Kanal 10 (+)
27 Kanal 39 (+) Kanal 25 (+) Kanal 11 (+)
28 Kanal 39 (+) Kanal 25 (+) Kanal 11 (+)
29 Kanal 40 (+) Kanal 26 (+) Kanal 12 (+)
30 Kanal 40 (+) Kanal 26 (+) Kanal 12 (+)
31 Kanal 41 (+) Kanal 27 (+) Kanal 13 (+)
32 Kanal 41 (+) Kanal 27 (+) Kanal 13 (+)

Installationsrichtlinien

  • Beachten Sie vor der Installation die Vorsichtsmaßnahmen für den Umgang mit elektrostatisch gefährdeten Bauteilen und vermeiden Sie die Berührung freiliegender Steckerstifte.
  • Überprüfen Sie das Modulgehäuse und die Stifte des rückseitigen E/A-Steckers vor der Montage auf Beschädigungen. Setzen Sie das Modul niemals mit Gewalt in einen Chassis-Steckplatz ein.
  • Konfigurieren Sie die Polaritätsschlüsselung an der Feldkabelbaugruppe, indem Sie für dieses Modul die Schlüsselstifte 1, 3 und 5 entfernen.
  • Lösen Sie die Auswerferlaschen mit dem Entriegelungsschlüssel, setzen Sie das Modul vorsichtig in den Steckplatz ein, drücken Sie auf die obere und untere Frontblende, bis das Modul vollständig sitzt, und verriegeln Sie die Auswerferhebel.
  • Stellen Sie innerhalb der Betriebsbereiche eine ausreichende Kühlung und nicht kondensierende Umgebungsbedingungen sicher.

Konformität und Zertifizierungen

  • TÜV-zertifiziert nach IEC 61508 SIL 3

FAQ

Wie hoch ist die Kanaldichte des Moduls?

Das Modul verfügt über 40 dreifach modulredundante (TMR) Digitaleingangskanäle.

Welche Auflösung bietet die integrierte Sequenz-von-Ereignissen-(SOE-)Berichterstattung?

Die integrierte Sequenz-von-Ereignissen-Berichterstattung bietet eine Auflösung von 1 ms.

Unterstützt das Gerät die Leitungsüberwachung der Feldeingänge?

Ja, pro Kanal wird eine auswählbare Leitungsüberwachung unterstützt, um Fehler in der Feldverdrahtung wie Unterbrechungen und Kurzschlüsse zu erkennen.

Welcher Betriebstemperaturbereich gilt für das Gerät?

Der Betriebstemperaturbereich reicht von 0 °C bis +60 °C.
