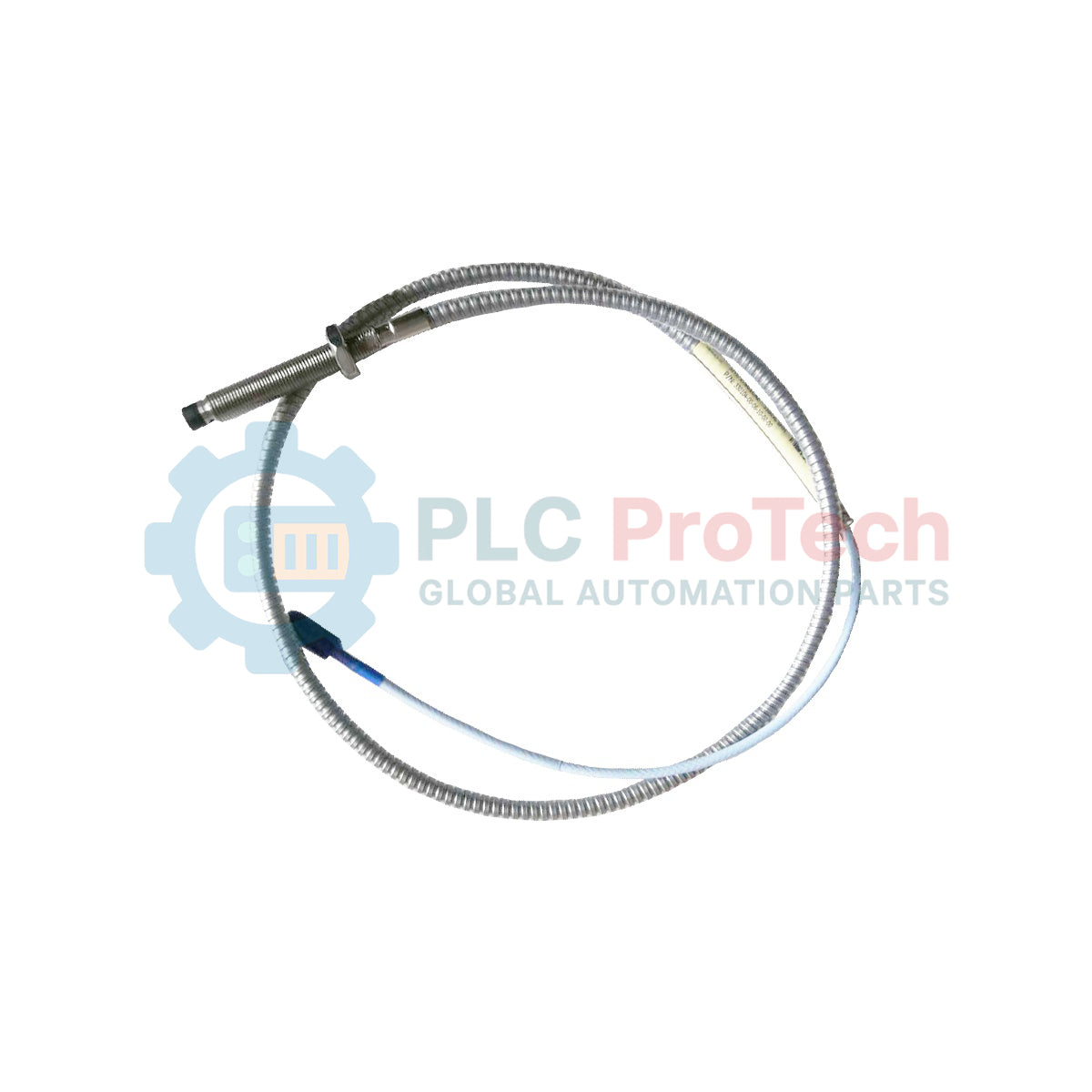

330104-00-03-20-02-CN Bently Nevada 3300 XL Sonda de Proximidad de 8 mm

Descripción del producto

La sonda de proximidad 330104-00-03-20-02-CN 3300 XL de 8 mm representa el estándar de la industria para mediciones de desplazamiento sin contacto en maquinaria rotativa de alta velocidad. Como componente crítico del ecosistema de Monitoreo de Condición de Activos de Bently Nevada, este sensor de corrientes de Foucault monitorea vibración radial, posición axial y velocidad en máquinas con cojinetes de película de fluido.

El sensor funciona generando un campo electromagnético que detecta la distancia precisa entre la punta de la sonda y el eje objetivo. Esta arquitectura "sin contacto" asegura cero desgaste mecánico, proporcionando fiabilidad a largo plazo para turbinas de vapor, compresores centrífugos y bombas de gran escala. Su diseño robusto minimiza la deriva térmica y mantiene una respuesta de alta frecuencia, permitiendo a los ingenieros detectar fallas sutiles en el eje antes de que se conviertan en fallas catastróficas.

Configuración técnica

La cadena del modelo 330104-00-03-20-02-CN sigue una lógica modular específica definida por Bently Nevada para cumplir con requisitos mecánicos precisos:

Longitud sin rosca (00)

Esta opción especifica 0 mm de longitud sin rosca. Toda la carcasa cuenta con roscas, lo que permite máxima flexibilidad al ajustar la profundidad de la sonda dentro de un soporte o carcasa.

Longitud total de la carcasa (03)

La sonda tiene una longitud total de carcasa de 30 mm. Este factor de forma compacto es adecuado para espacios de instalación reducidos donde el espacio entre la carcasa de la máquina y el eje es limitado.

Longitud total (20)

La sonda incluye un cable integrado con una longitud total de 2.0 metros (6.6 pies). Esta longitud debe coincidir con la calibración del sensor Proximitor® para asegurar la integridad de la señal y una salida lineal precisa.

Tipo de conector y cable (02)

Esta configuración utiliza el conector coaxial Miniatura ClickLocTM y cable estándar. El mecanismo ClickLoc™ previene desconexiones accidentales debido a la vibración de la máquina y no requiere herramientas especiales para una fijación segura.

Aprobaciones de agencias (CN)

El sufijo CN designa aprobaciones específicas del país para el mercado chino. Garantiza el cumplimiento de las normas locales de seguridad y certificaciones para áreas peligrosas requeridas para el despliegue industrial en China.

Especificaciones técnicas

Guía de instalación

La instalación correcta determina la precisión de todo el sistema de Instrumentación Supervisora de Turbinas (TSI). Los ingenieros deben priorizar los siguientes pasos:

Calibración de tensión de espacio

Antes de apretar la sonda, el técnico debe ajustar el "Espacio". Conecte la sonda al Proximitor® y ajuste la distancia hasta que la tensión de salida de CC sea aproximadamente -10.0 VDC. Esto coloca la sonda en el centro de su rango lineal.

Gestión del cable

Mantenga un radio mínimo de curvatura de 25.4 mm (1.0 pulgada) para el cable coaxial. Las curvas pronunciadas dañan el blindaje interno, causando "ruido" en la señal o falsas alarmas de vibración.

Sellado ambiental

Use siempre una caja de terminales o condulet para proteger los conectores ClickLoc™ del aceite, la humedad y los residuos. Aunque la punta de la sonda es resistente, la interfaz del conector sigue siendo el punto más vulnerable para la degradación de la señal.

Ventajas de ingeniería

Resistencia en ambientes hostiles

El 330104-00-03-20-02-CN funciona bien en presencia de lubricantes sintéticos y altas temperaturas. La punta de Ryton® y el cuerpo de acero inoxidable resisten la corrosión química, asegurando que el sensor dure tanto como la máquina que monitorea.

Integración perfecta con TSI

Esta sonda se integra directamente con los sistemas de monitoreo de la Serie 3500. Proporciona datos de alta fidelidad necesarios para diagnósticos avanzados, incluyendo gráficos de órbita y gráficos de Bode, esenciales para identificar grietas en el eje o desalineaciones de rodamientos.

Confiabilidad ClickLoc™

Los conectores ClickLoc™ chapados en oro resuelven los problemas de "conexión floja" comunes en modelos antiguos de la serie 7200. Este mecanismo de bloqueo garantiza una impedancia eléctrica constante, vital para mantener el factor de escala de 200 mV/mil.

Preguntas técnicas frecuentes

Q1: ¿Puedo usar esta sonda de 2.0 metros con un Proximitor de 5.0 metros?

A1: No. La longitud total del sistema (Sonda + Cable de Extensión) debe coincidir con la calibración del Proximitor (normalmente 5 m o 9 m). Usar una sonda de 2.0 m en un sistema de 5.0 m sin el cable de extensión correcto resultará en errores masivos de calibración.

Q2: ¿Cuál es el beneficio específico del sufijo de aprobación "CN"?

A2: El sufijo CN indica que el hardware cumple con normas regulatorias chinas específicas para protección contra explosiones y seguridad intrínseca. Es funcionalmente idéntico a las sondas estándar 3300 XL pero incluye la documentación necesaria para su operación legal en China.

Q3: ¿Cómo sé si la punta de la sonda está dañada?

A3: Inspeccione la punta de Ryton® en busca de grietas o marcas profundas. Eléctricamente, puede verificar la resistencia; una sonda estándar 3300 XL de 8 mm debería mostrar una resistencia entre 4.0Ω y 8.0Ω entre el conductor central y la pantalla exterior.

Q4: ¿Es compatible la sonda 3300 XL de 8 mm con los monitores de la serie 3300 más antiguos?

A4: Sí, la serie 3300 XL es compatible con versiones anteriores. Ofrece un mejor rendimiento y una mayor estabilidad de temperatura manteniendo las mismas características eléctricas que la serie 3300 original.
