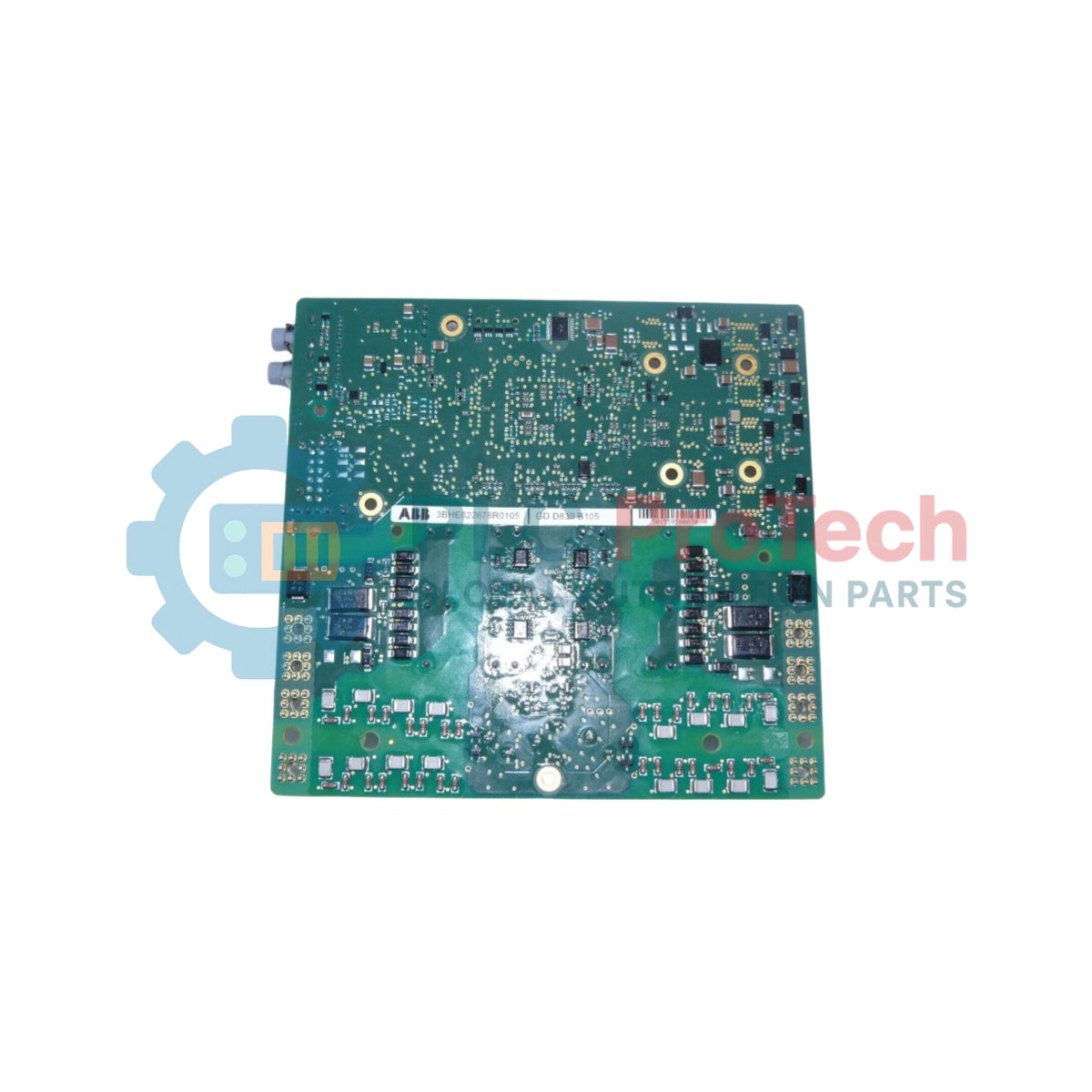

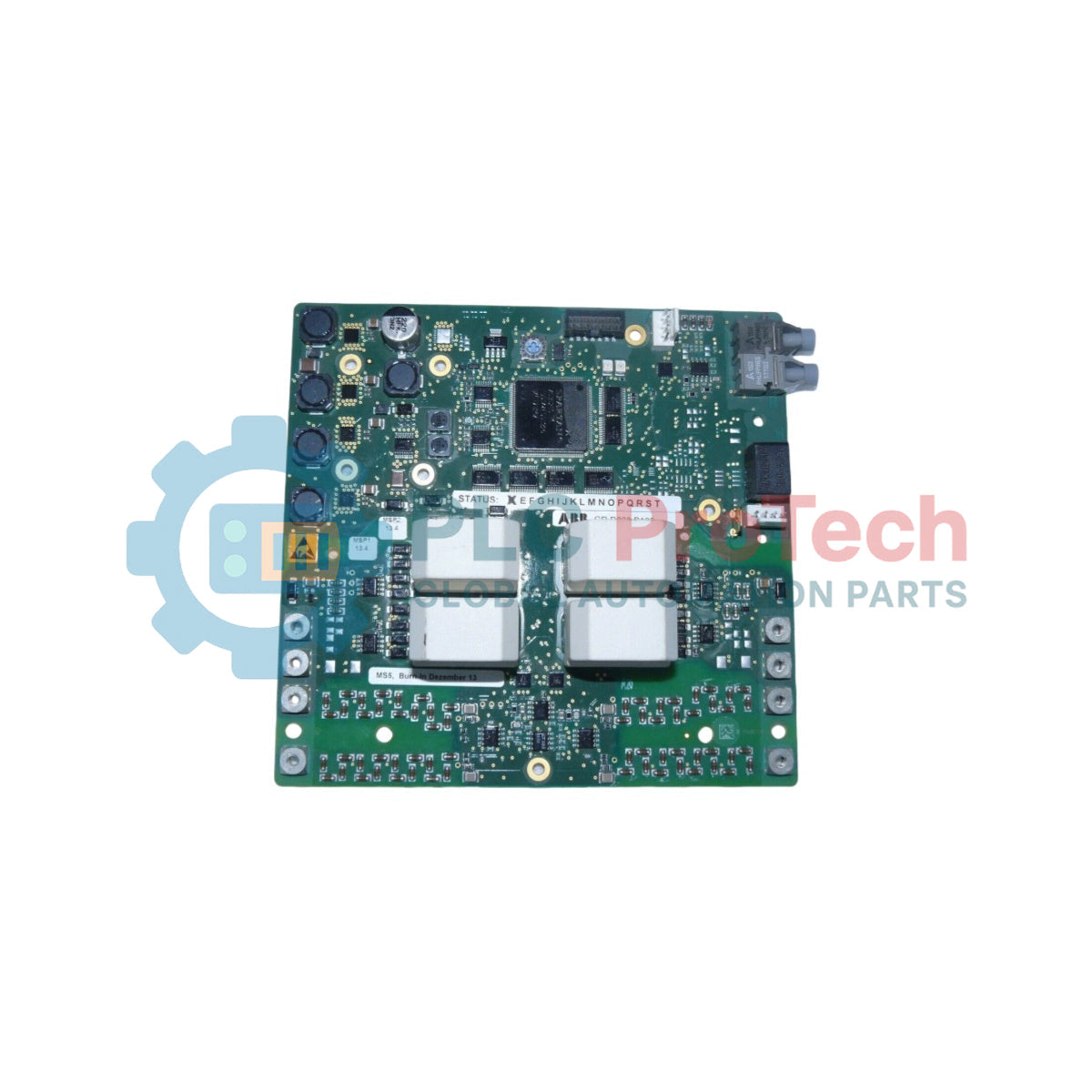

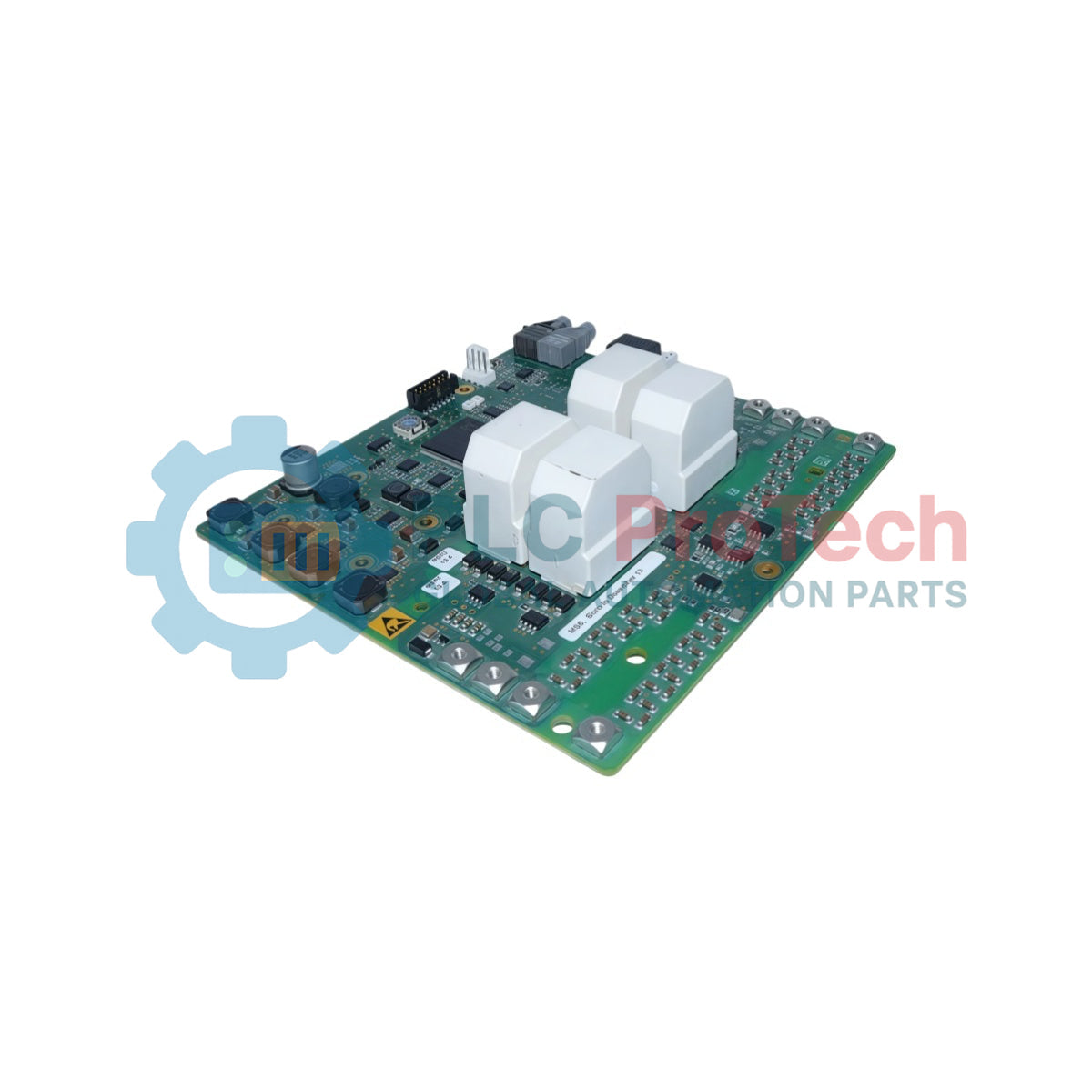

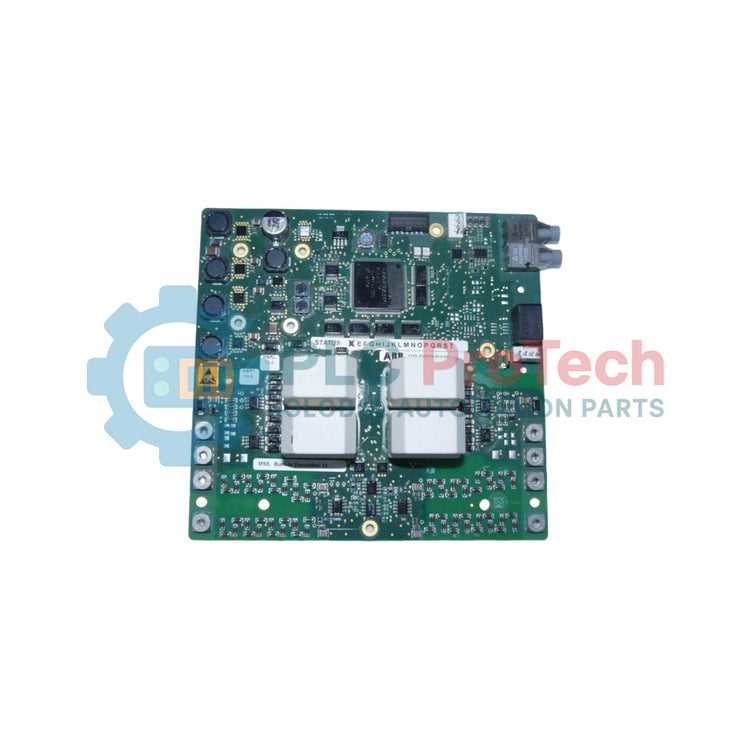

Placa de circuito impreso del accionamiento de compuerta ABB 3BHE022678R0105 GD D830 B105

Descripción

La ABB 3BHE022678R0105 GD D830 B105 es una placa de circuito impreso especializada de accionamiento de puerta, diseñada para sistemas industriales de accionamiento y conversión de alta potencia. Como componente crítico de las arquitecturas de accionamiento ABB, esta placa de circuito gestiona las señales de conmutación precisas necesarias para controlar IGBT de alta potencia o dispositivos semiconductores de potencia, garantizando tiempos de respuesta rápidos y pérdidas mínimas por conmutación en aplicaciones de servicio pesado.

Diseñada para una integración fluida en ecosistemas de automatización industrial y control de potencia, la placa GD D830 B105 mantiene un control preciso de puerta y supervisa parámetros operativos críticos. Su diseño está optimizado para suprimir la interferencia electromagnética y resistir los entornos eléctricos exigentes habituales en accionamientos de motores de gran escala, convertidores de turbinas eólicas y sistemas industriales de distribución de energía.

Características

• Transmisión de señales de puerta de alta precisión para una conmutación óptima de semiconductores de potencia
• Diseño de circuito robusto concebido para minimizar la interferencia electromagnética (EMI)
• Capacidades integradas de supervisión diagnóstica para proporcionar información operativa en tiempo real
• Diseñada para ofrecer una alta fiabilidad en ciclos de servicio continuo de accionamientos industriales
• Compatibilidad como reemplazo directo y pieza de repuesto para sistemas de accionamiento ABB designados

Aplicaciones

• Accionamientos de motores de CA/CC de alta potencia y convertidores de frecuencia
• Sistemas de conversión de energía renovable
• Plantas industriales pesadas de fabricación y procesamiento
• Accionamientos de tracción y propulsión marina de gran escala

Especificaciones técnicas

Directrices de instalación

1. Verifique que el número de pieza de repuesto (3BHE022678R0105) coincida exactamente con la unidad averiada antes de la instalación.
2. Desenergice completamente el sistema de accionamiento principal y bloquee todas las fuentes de alimentación eléctrica peligrosas antes de abrir los paneles de la carcasa.
3. Observe estrictamente las precauciones contra descargas electrostáticas (ESD) utilizando una pulsera antiestática conectada a tierra al manipular la placa de circuito impreso sin protección.
4. Inspeccione la placa y los conectores de la ranura para detectar posibles daños de transporte o residuos antes del montaje.
5. Fije firmemente la PCB en el bastidor o la interfaz de terminal designados, asegurándose de que todos los cables planos internos y los conectores enchufables estén bien insertados.
6. Realice una comprobación completa del sistema y verifique la calibración del accionamiento antes de restablecer la alimentación principal del sistema.
