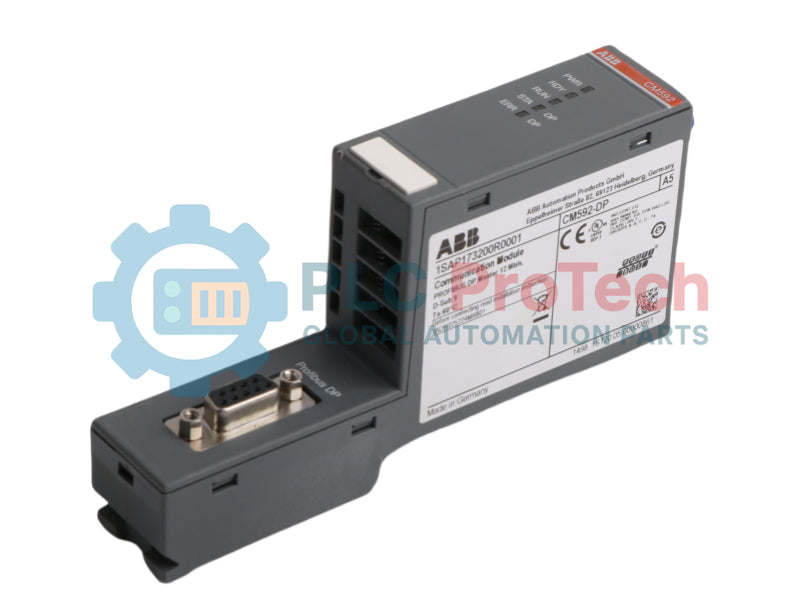

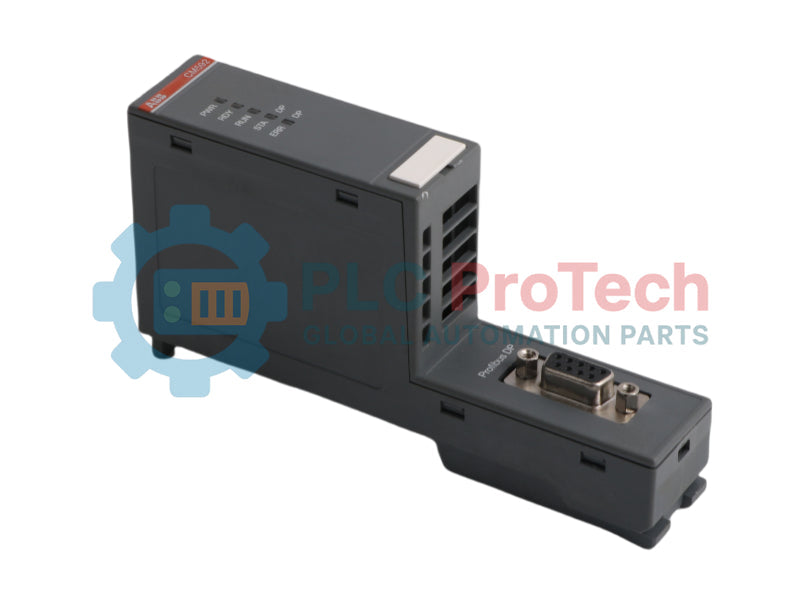

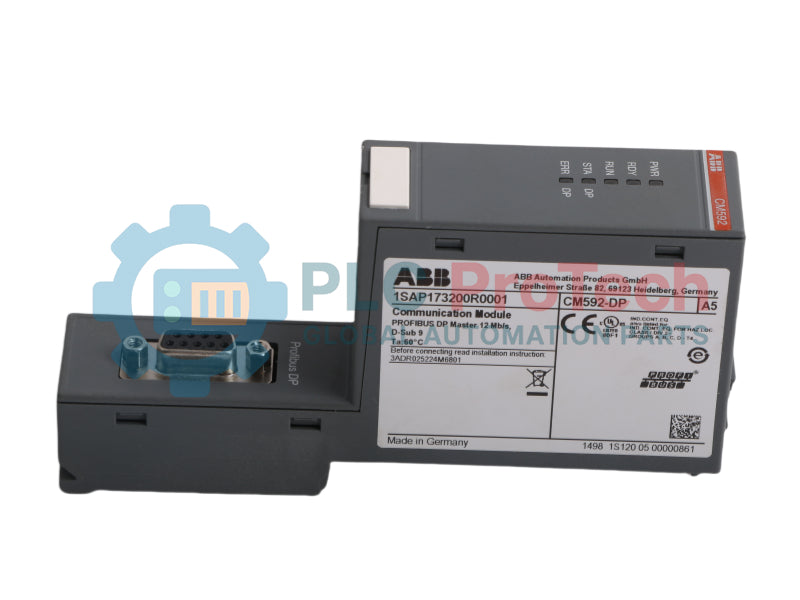

Módulo maestro PROFIBUS-DP AC500 ABB CM592-DP 1SAP173200R0001

Descripción general del producto

El ABB CM592-DP (1SAP173200R0001) es un módulo de comunicación de alto rendimiento diseñado para la plataforma de controladores lógicos programables (PLC) AC500. Al funcionar como maestro PROFIBUS-DP, este módulo permite que la CPU AC500 controle e intercambie datos con E/S descentralizadas, accionamientos y otros dispositivos esclavos en una red PROFIBUS. Admite los protocolos Profibus DPV0 y DPV1, lo que garantiza la compatibilidad con una amplia gama de dispositivos de campo industriales. El módulo cuenta con una interfaz hembra D-Sub estándar de 9 polos para una conectividad fiable de la capa física. Esta unidad se utiliza habitualmente en procesos complejos de automatización, líneas de fabricación y sistemas de distribución eléctrica donde se requiere un intercambio de datos determinista y de alta velocidad entre el controlador central y el hardware periférico.

Especificaciones técnicas

Información para pedidos

Para la sustitución industrial y la adquisición para proyectos, utilice el ID del producto y la designación de tipo específicos para garantizar la compatibilidad del firmware dentro del ecosistema AC500.

• ID del producto: 1SAP173200R0001

• Designación de tipo ABB: CM592-DP

• EAN: 4013614506239

• Cantidad mínima de pedido: 1 unidad

Guía de ingeniería e instalación

Cableado y conexión en campo

El CM592-DP utiliza un conector D-Sub PROFIBUS estándar de 9 polos. Para obtener un rendimiento óptimo de la red, utilice únicamente cable PROFIBUS certificado (tipo A). Asegúrese de que el bus esté terminado en la primera y la última estación del segmento mediante una terminación activa o un conector con un interruptor de terminación integrado ajustado en "ON".

Puesta a tierra y mitigación de EMI

Para mantener la integridad de la señal PROFIBUS en entornos con altas interferencias, la pantalla del cable debe conectarse a tierra en ambos extremos. La base de terminales AC500 proporciona una ruta de puesta a tierra a través del carril DIN; verifique que el carril esté conectado a una tierra funcional de baja impedancia. Mantenga una separación mínima de 100 mm entre los cables de datos PROFIBUS y los cables de alimentación de motores o los conductores de inversores de frecuencia.

Configuración y puesta en servicio

La integración del CM592-DP requiere el software ABB Automation Builder. El módulo debe insertarse en las ranuras de comunicación del lado izquierdo de la base de terminales de la CPU AC500. Durante la configuración, asegúrese de que los archivos GSD de todos los dispositivos esclavos conectados se hayan importado correctamente en la configuración del maestro para evitar errores de asignación de E/S.

Preguntas frecuentes

¿Se puede utilizar el CM592-DP como esclavo PROFIBUS?

No, el CM592-DP está optimizado específicamente a nivel de hardware para funcionar como maestro PROFIBUS-DP. Para aplicaciones de esclavo, consulte el CM582-DP o los puertos de esclavo integrados de la CPU.

¿Cuál es el número máximo de esclavos admitido por este módulo?

El CM592-DP puede admitir teóricamente hasta 125 esclavos por segmento, aunque el límite práctico depende de los recursos de la CPU AC500 y del tiempo de ciclo requerido por la aplicación.

¿Es este módulo compatible con las CPU AC500-XC (condiciones extremas)?

Aunque el CM592-DP puede funcionar con CPU XC, no dispone del recubrimiento de protección ni de los rangos de temperatura ampliados de la serie XC. Para entornos exigentes, se recomienda la variante CM592-DP-XC .
