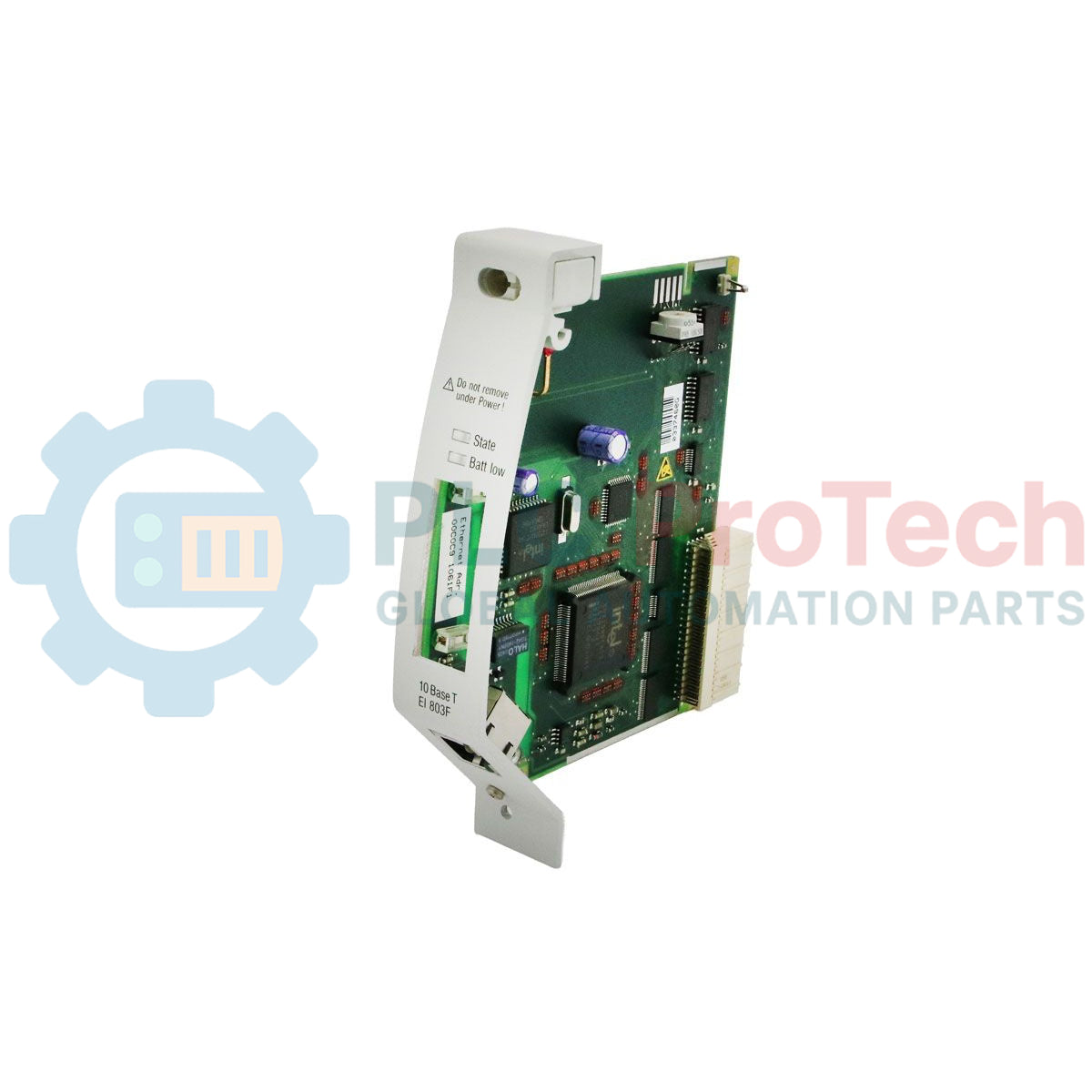

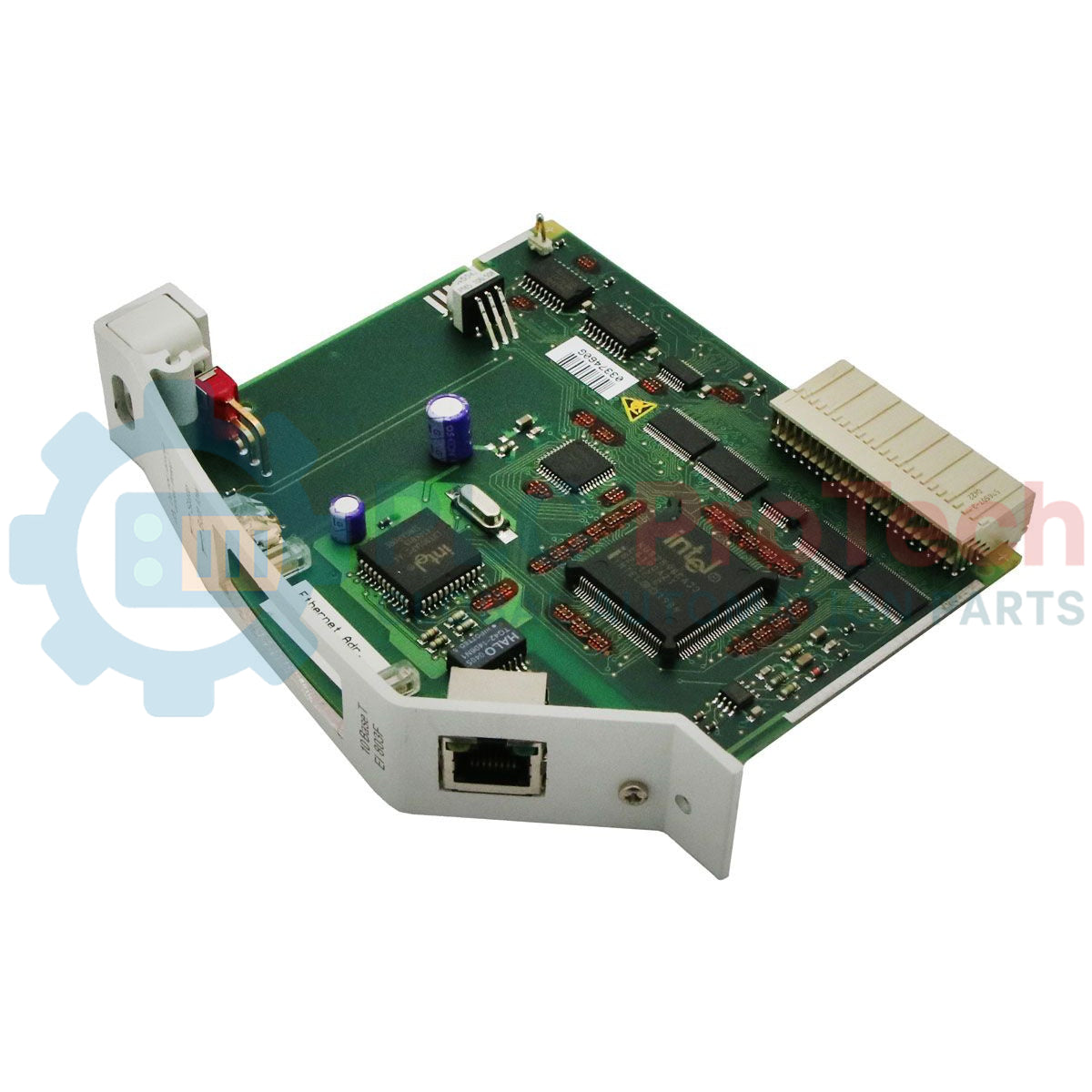

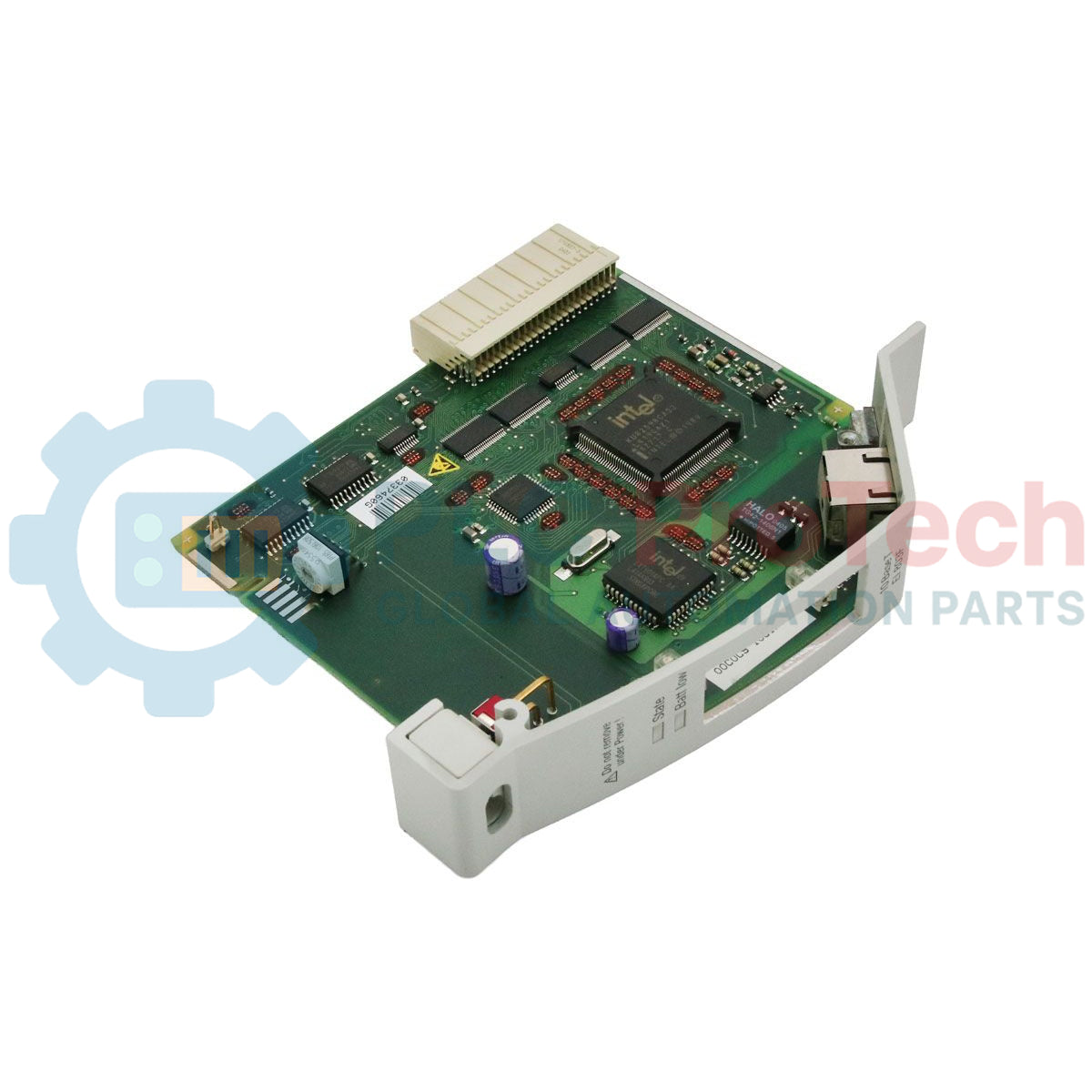

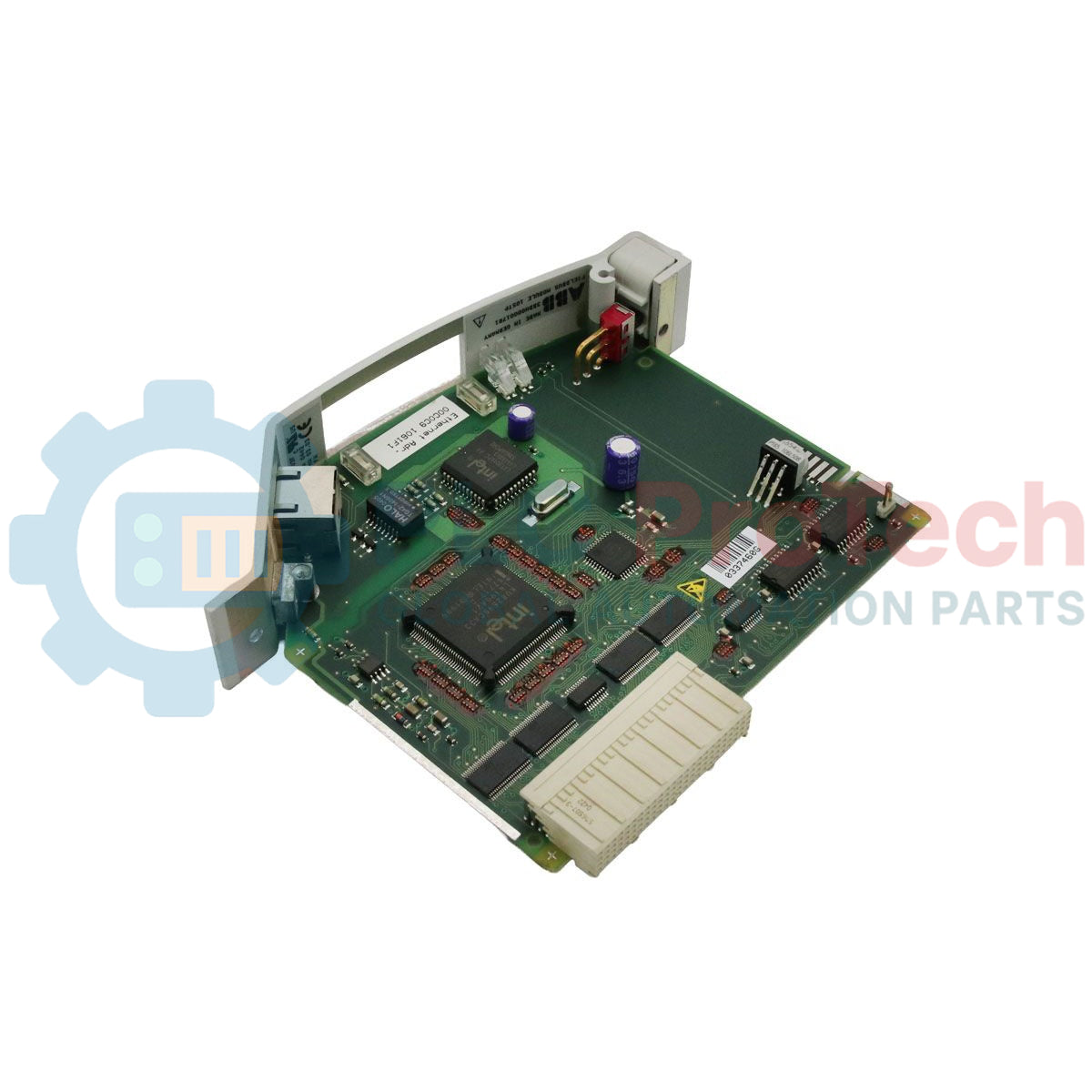

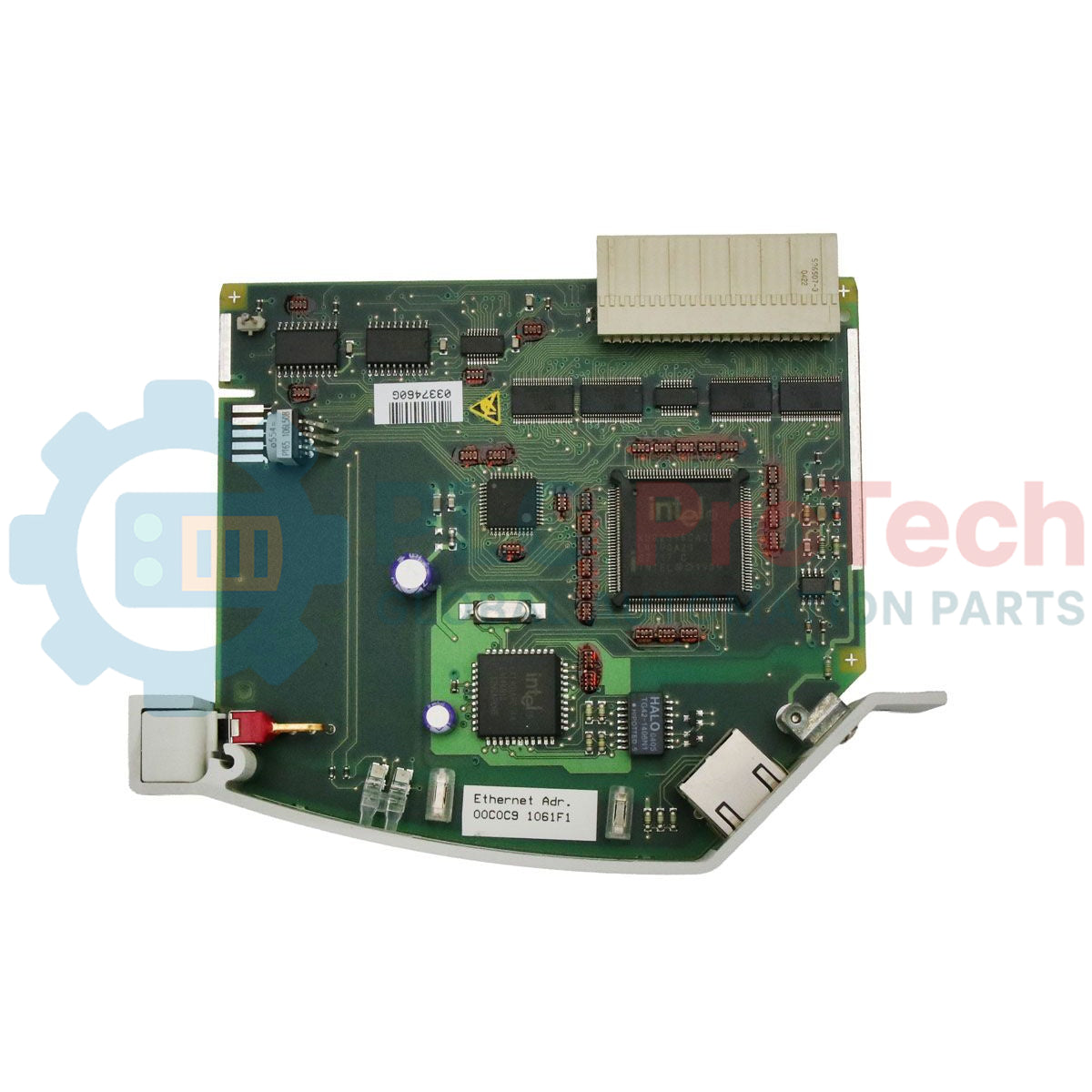

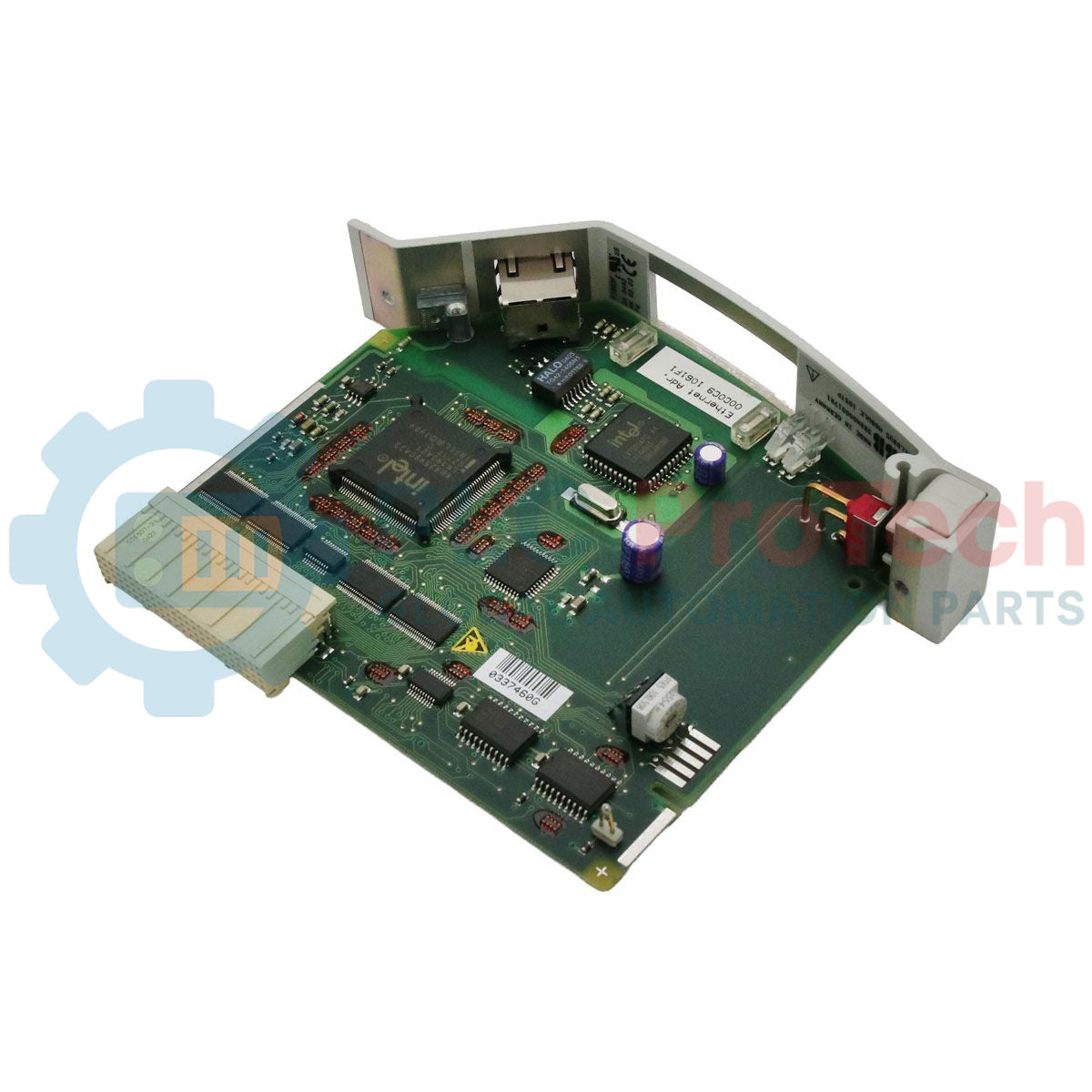

Módulo Ethernet ABB EI 813F 3BDH000017R1 AC 800F

Descripción

El 3BDH000032R1 FI 830F es un módulo de interfaz de comunicación específico desarrollado para la plataforma del sistema de control ABB Freelance. Este componente de hardware funciona como maestro PROFIBUS-DP, permitiendo la transmisión cíclica y no cíclica de datos entre el controlador central y los dispositivos periféricos de campo descentralizados. Diseñado para la integración directa en el bus posterior, el módulo está concebido para utilizarse junto con las unidades de procesador PM 802F o PM 803F dentro de la familia de hardware AC 800F. El 3BDH000032R1 FI 830F garantiza un intercambio determinista de señales y diagnósticos completos de línea, por lo que constituye un enlace esencial para gestionar topologías complejas de instrumentación en industrias de procesos.

Características

• Proporciona una interfaz maestra PROFIBUS-DP nativa para el sistema de control Freelance AC 800F.
• Diseñado para funcionar en sincronización directa con las unidades de procesador PM 802F o PM 803F.
• Establece enlaces de transmisión rápidos y fiables con bloques de E/S remotas e instrumentación inteligente.
• Cuenta con un diseño delgado que ahorra espacio y optimiza el espacio físico dentro de los subracks de marshalling.
• Diseñado con una arquitectura de hardware completamente libre de baterías para simplificar el mantenimiento durante toda su vida útil.

Aplicaciones

• Agregación de segmentos de bus de campo y lazos de control maestro dentro de redes DCS ABB Freelance.
• Comunicación puente de E/S distribuidas para estaciones de procesamiento AC 800F.
• Integración de instrumentación de alta velocidad en las industrias del tratamiento de aguas, química y servicios públicos.
• Redes de configuración para telemetría de actuadores inteligentes y centros de control de motores (MCC).

Información para pedidos

Especificaciones técnicas

Directrices de instalación

• Ranuras de expansión del módulo: Monte el módulo de comunicación directamente en la ranura de expansión correspondiente del conjunto del controlador AC 800F, asegurándose de que encaje firmemente con el bus posterior de la unidad de procesamiento.
• Interfaz del procesador: Asegúrese de que el bastidor del controlador base esté equipado con un módulo de procesador PM 802F o PM 803F para permitir la detección del subsistema de bus de campo.
• Terminación de línea: Active o instale siempre terminadores físicos de línea RS485 en ambos extremos físicos del segmento PROFIBUS-DP para evitar reflexiones de paquetes de datos y anomalías de transmisión.
• Enrutamiento de cables: Mantenga las redes de comunicación PROFIBUS estándar bien aisladas de los cables eléctricos de CA de alta corriente para reducir el ruido inductivo o las interferencias electromagnéticas (EMI).

Conformidad y certificaciones

• Estado RoHS: No cumple con RoHS.
• Categoría WEEE: Clasificado en la categoría 5: Equipos pequeños (sin dimensiones externas superiores a 50 cm).
