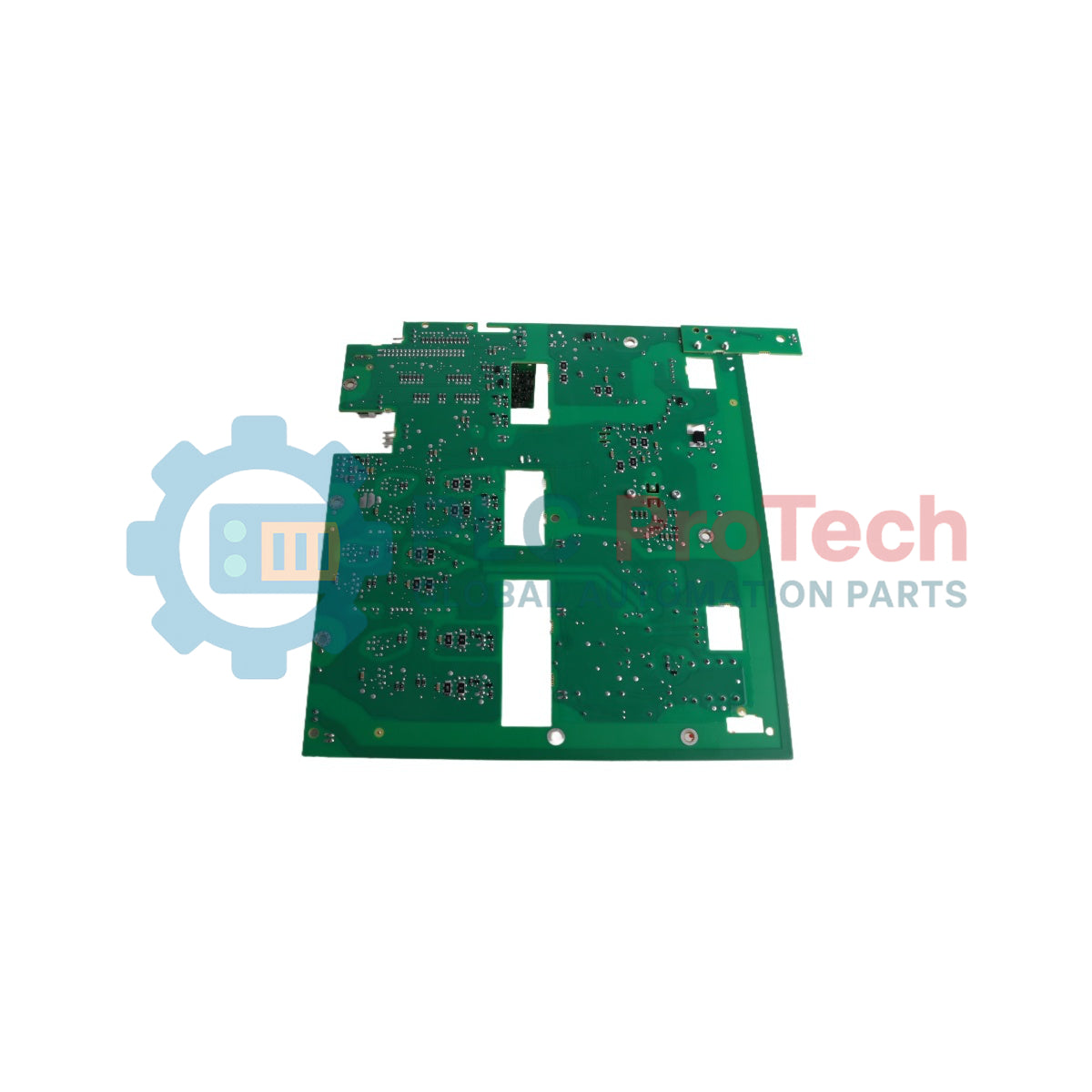

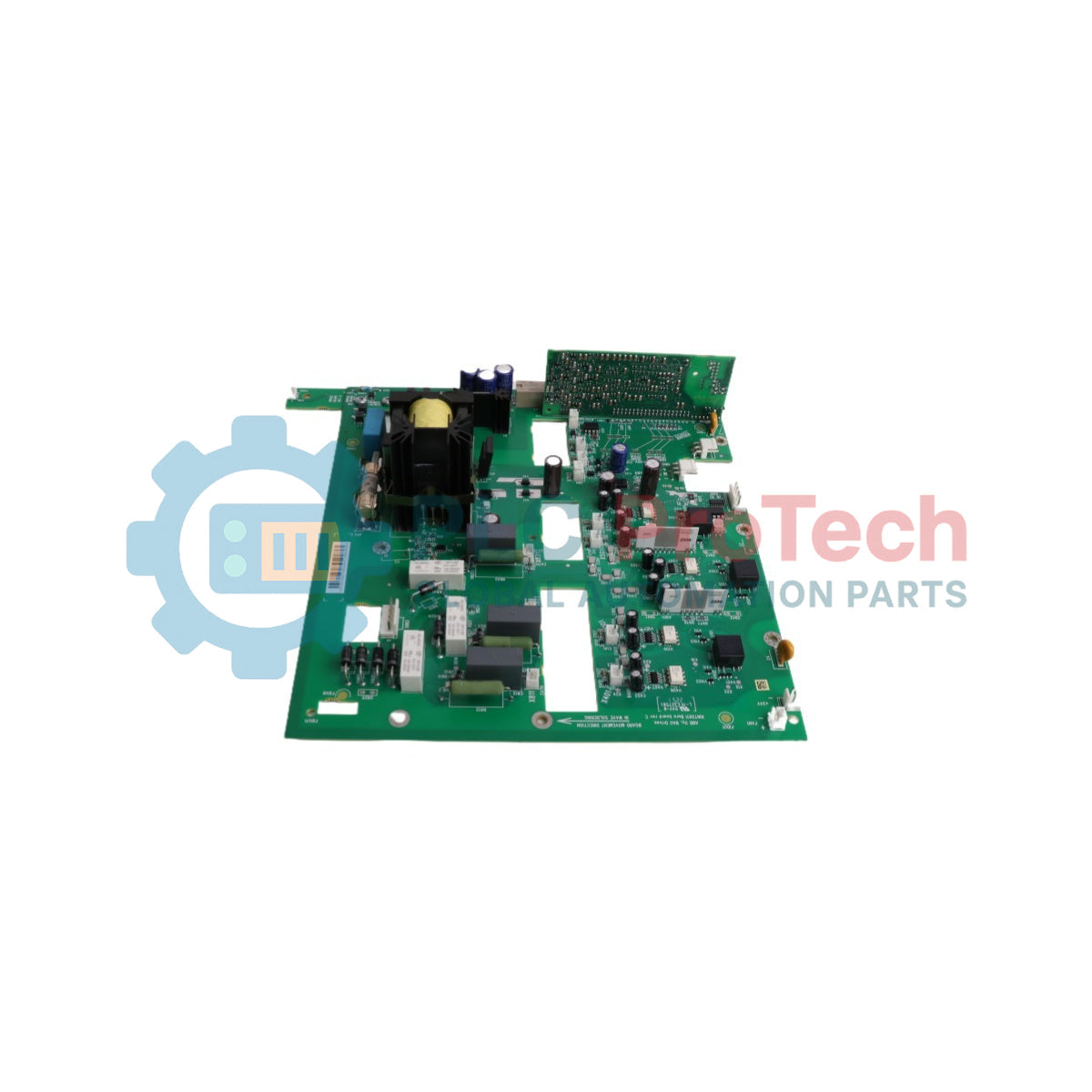

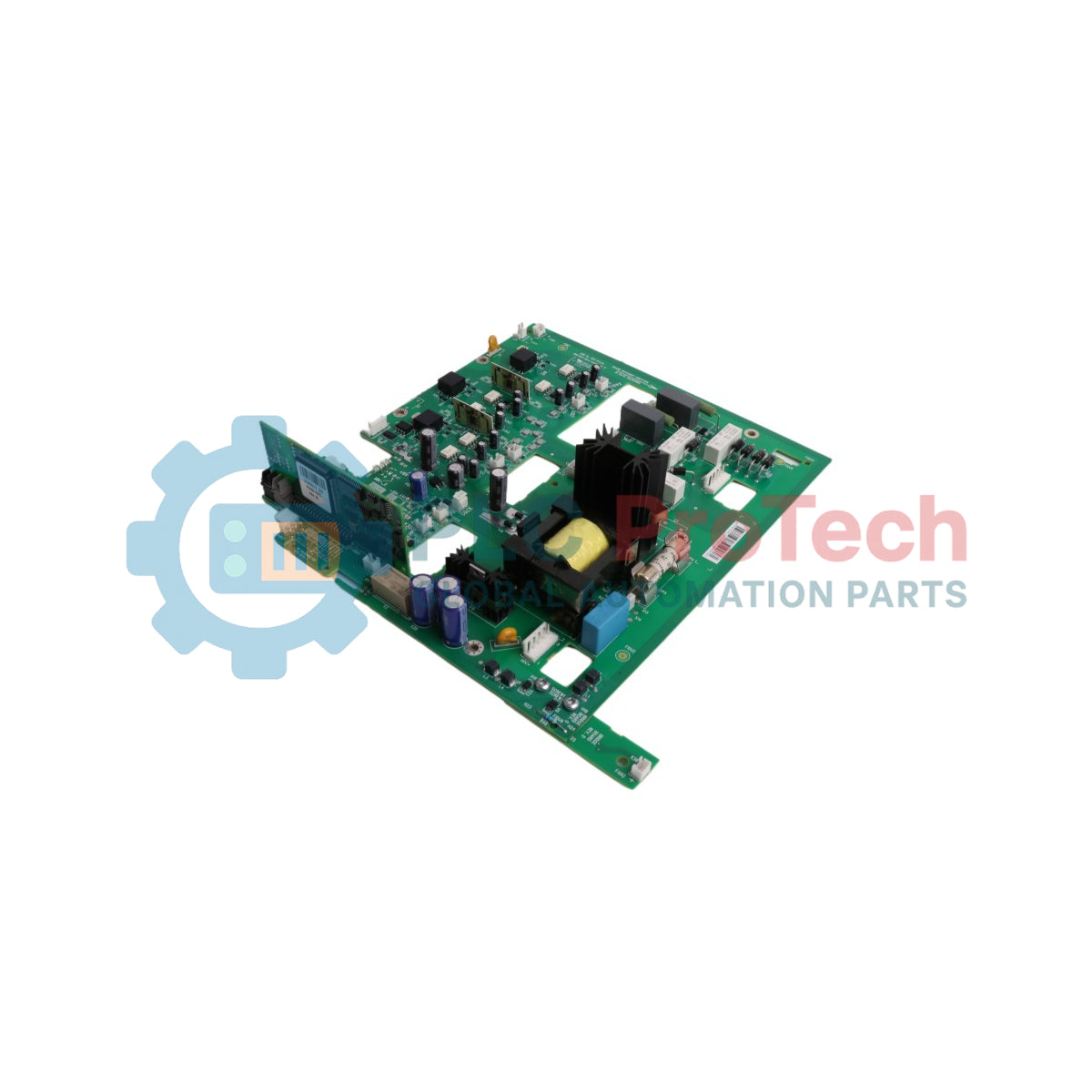

ABB RINT-6421C 68638721C ACS800 Placa de potencia

Descripción

La RINT-6421C (ID del producto: 68638721C) es una interfaz de conexión del circuito principal de alta tensión y una tarjeta de potencia fabricada por ABB para su funcionamiento en sistemas de variadores de frecuencia ACS800. Esta tarjeta multifunción actúa como una tarjeta de controlador especializada y una plataforma de distribución de potencia, conectando las redes de entrada de alta tensión con la electrónica de control del inversor de baja tensión. Diseñado para soportar cargas continuas de distribución multifásica en líneas eléctricas de 660 V y 690 V, el hardware interno controla los pulsos de compuerta enviados a los semiconductores de potencia posteriores, garantizando al mismo tiempo un aislamiento de medición limpio en los bucles críticos de inversión de potencia. Funciona como una tarjeta de potencia integral especificada de fábrica para reparaciones profundas a nivel de sistema y reacondicionamiento de componentes.

Características

• Arquitectura de aislamiento de alta tensión optimizada para un funcionamiento estable en redes de línea de CA de hasta 690 V

• Integración directa para gestionar el procesamiento de señales de control de compuerta en sistemas de variadores de semiconductores de alta potencia

• Base de placa de circuito multicapa de alta resistencia diseñada para minimizar el ruido eléctrico en los bucles del inversor

• Disposición de huella estandarizada que coincide con las dimensiones de bastidor especificadas de fábrica para armarios de la serie ACS800 estándar

Aplicaciones

• Bucles de distribución de señales de control de compuerta en variadores de frecuencia industriales ACS800

• Conjuntos de paneles inversores de control de motores industriales multifásicos de alta tensión

• Instalaciones de mantenimiento de variadores a nivel de sistema y reparación de módulos de potencia

Especificaciones técnicas

Directrices de instalación

• Desconecte toda la alimentación principal de alta tensión entrante y verifique que todos los condensadores internos del enlace de CC se hayan descargado por completo antes de acceder a la disposición interna.

• Use una pulsera de conexión a tierra antiestática calibrada durante toda la instalación para evitar daños electrostáticos en los componentes internos.

• Fije la base de la tarjeta a la estructura interior del variador utilizando elementos de fijación de hardware verificados para mantener los puntos de contacto adecuados de puesta a tierra estructural.

• Verifique que todos los cables planos de cinta de compuertas multipin y los bloques de terminales estén firmemente asentados con la polaridad correcta para evitar fallos inmediatos del puente inversor.
