Descripción general del producto

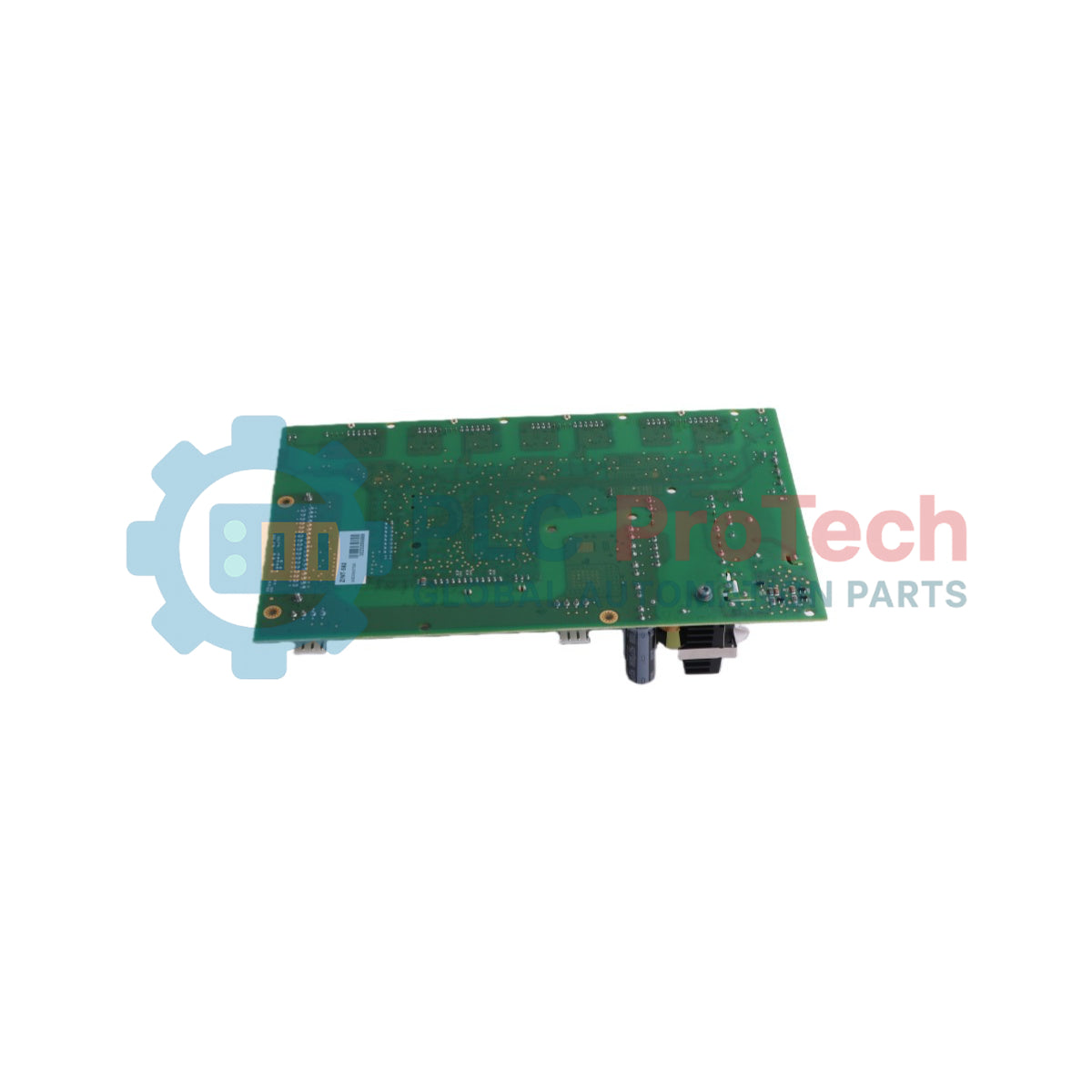

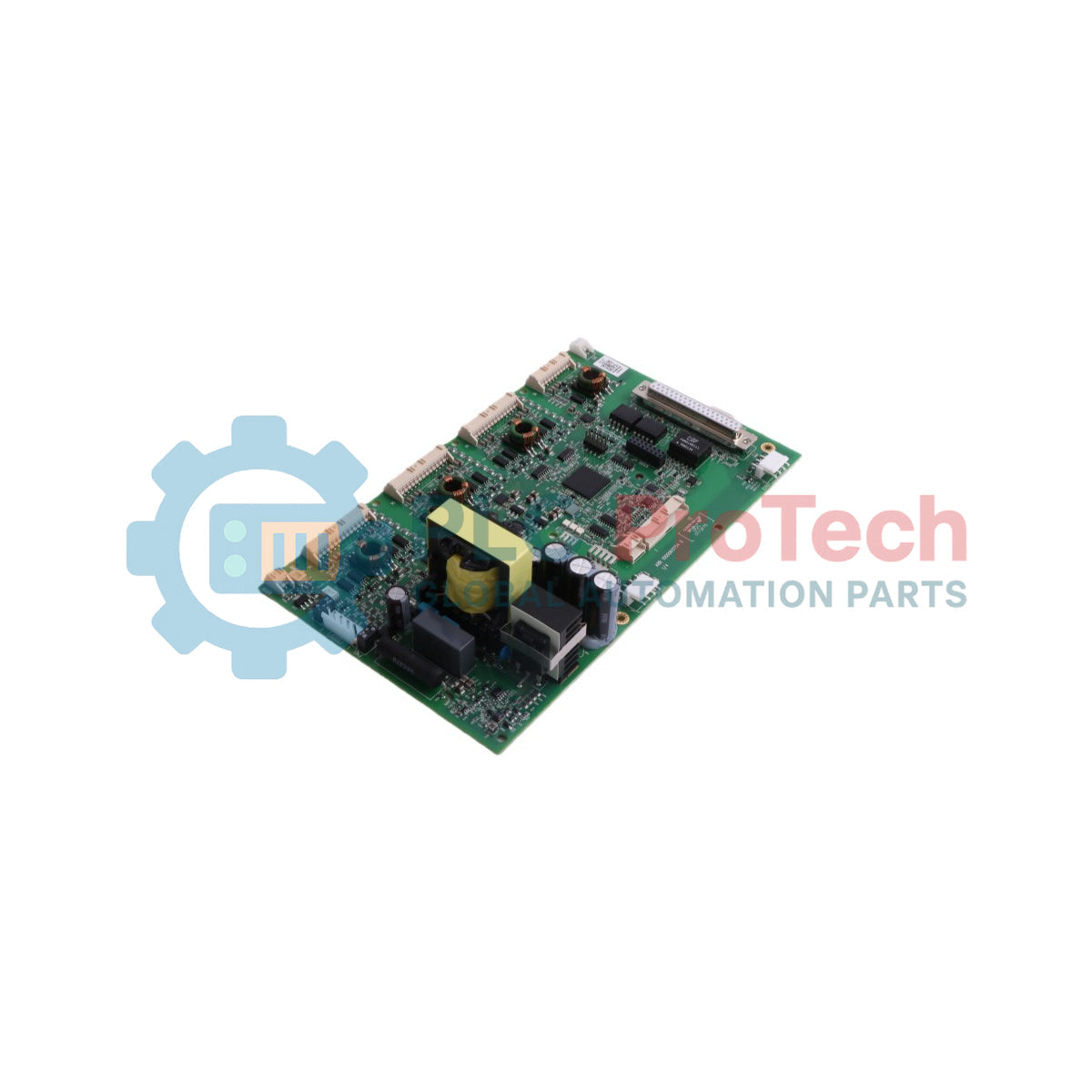

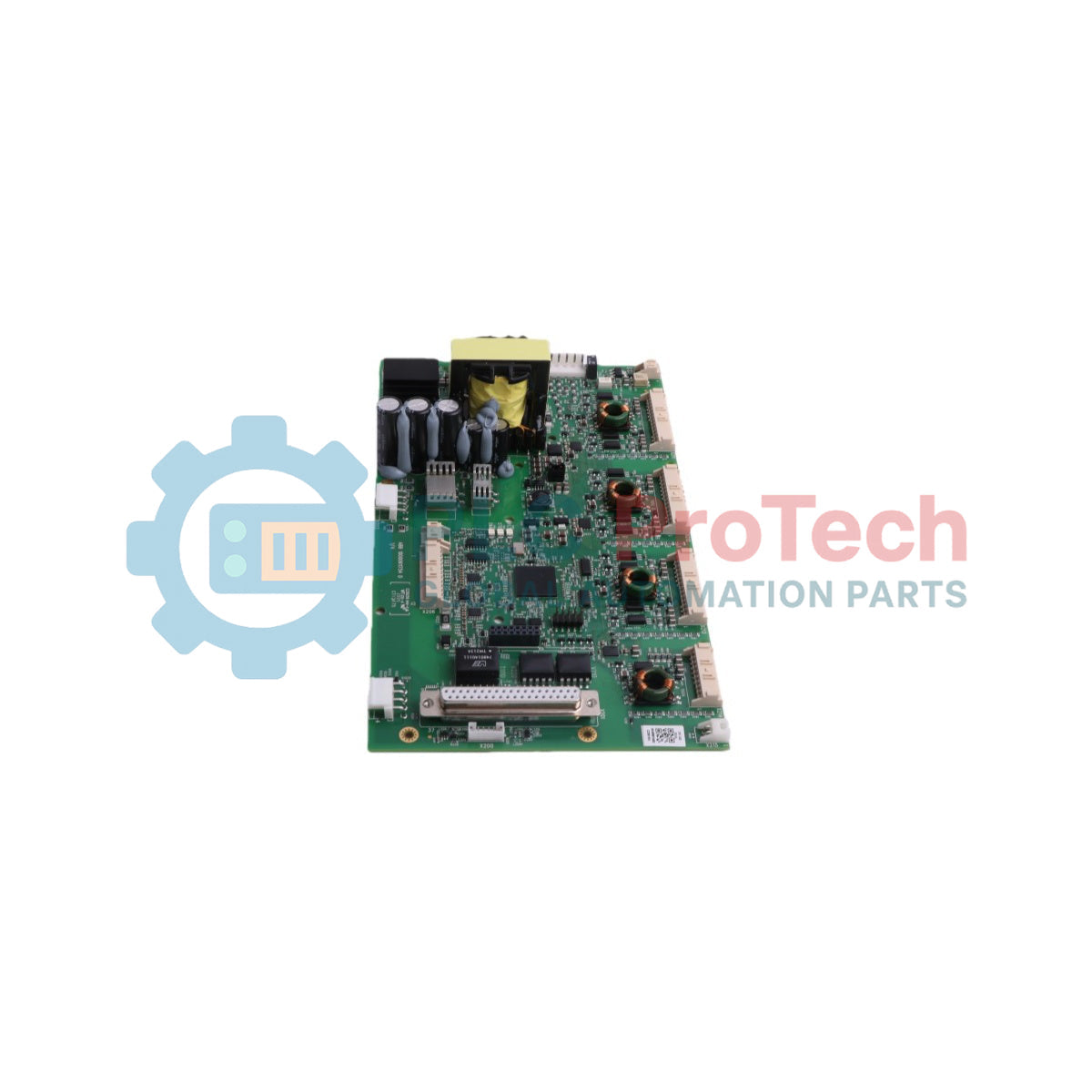

La ABB ZINT-571 3AUA0000077333 sirve como placa de interfaz principal del circuito de potencia para los variadores de frecuencia industriales (VFD) de las series ABB ACS880, ACS800 y ACS580. Al operar en aplicaciones exigentes como transportadores mineros pesados, bombas de refinerías de petróleo y sistemas de propulsión marina, este componente de alto rendimiento garantiza una distribución precisa de las señales de disparo y un aislamiento esencial de la sección de potencia. Al establecer una interfaz directa entre la unidad de control y los semiconductores de potencia, la ZINT-571 asegura una regulación estable del par y protección contra sobrecorrientes transitorias. Integrar esta placa de interfaz OEM original en su tren de accionamiento evita fallos erráticos de disparo, reduce drásticamente el tiempo de inactividad no planificado de las instalaciones y restablece la eficiencia nominal de fábrica de todo su sistema de accionamiento industrial.
Configuración técnica funcional
La arquitectura de hardware de la placa prioriza la integridad de las señales y el aislamiento eléctrico en entornos de conmutación de alta potencia:
-
Aislamiento de doble canal: Emplea acoplamiento optoelectrónico para aislar las delicadas líneas de control del microprocesador de baja tensión de las ondulaciones del bus de CC de alta tensión.
-
Núcleo de comunicación del bus: Integra una puerta de enlace Modbus TCP/IP incorporada compatible con 16 canales de entrada y 16 canales de salida para realizar diagnósticos completos del estado en tiempo real.
-
Sincronización del accionamiento de compuerta: Proporciona retardos de propagación de baja latencia para las señales de conmutación de IGBT, lo que garantiza una distribución simétrica de las fases y reduce la distorsión armónica.
-
Pasivación ambiental: Cuenta con un recubrimiento conformado en todas las pistas del circuito para soportar polvo conductor, cristalización de la humedad y contaminantes químicos atmosféricos.
Datos de rendimiento del hardware
| ParámetroEspecificación técnica |
|
| Modelo |
ZINT-571 3AUA0000077333 |
| Marca |
ABB |
| Origen |
Estonia / Finlandia |
| Peso |
0.25 kg |
| Dimensiones |
4.4 cm x 7.0 cm x 10.8 cm |
| Temperatura de funcionamiento |
-10 a 60 deg C |
| Consumo de energía |
12 vatios nominales |
| Capacidad de canales |
16 canales de entrada, 16 canales de salida |
| Protocolo de red |
Modbus TCP/IP |
| Compatibilidad del variador |
Tamaños de bastidor ACS880, ACS800 y ACS580 |
| Código HS |
85049099 |
Preguntas frecuentes
¿Esta placa requiere cargar el firmware antes de instalarla en un variador ACS880?
No, la placa funciona como una puerta de enlace y distribuidor de señales a nivel de hardware. Sin embargo, debe adaptar la configuración de parámetros de la serie del variador existente mediante el panel de control para sincronizar las 16 configuraciones de asignación de E/S.
¿Cuáles son los principales síntomas que indican que la placa de interfaz ZINT-571 ha fallado?
Los modos de fallo comunes se manifiestan como fallos persistentes de cortocircuito, errores de disparo de IGBT (códigos de fallo que indican la ausencia de fases) o una pérdida total de la comunicación serie entre la unidad de control principal y los módulos de potencia del inversor.
¿Puede la 3AUA0000077333 sustituir completamente las placas de revisiones anteriores dentro de las primeras variantes del ACS800?
Sí, este componente ofrece compatibilidad completa con las revisiones anteriores especificadas del bastidor. Verifique siempre el número de serie del armario del variador antes de realizar un intercambio en caliente para asegurarse de que la resistencia del accionamiento de compuerta coincida.
Directrices de ingeniería e instalación en el sitio
-
Mitigación de descargas electrostáticas (ESD): Conéctese a tierra mediante una pulsera antiestática antes de desembalar la placa. Toque únicamente los bordes no conductores de fibra de vidrio de la placa para evitar perforar los sensibles transistores CMOS.
-
Límites de par de los elementos de fijación: Fije la placa de circuito impreso al chasis interno utilizando un destornillador dinamométrico calibrado. Apriete todos los tornillos estructurales de montaje exactamente a 0.6 Nm para evitar que se agriete el sustrato multicapa.
-
Verificación de la colocación de los cables planos: Asegúrese de que todos los cables planos que conectan la unidad de control con los bloques de E/S de 16 canales estén completamente insertados y bloqueados. Los conectores de cinta sueltos generan ruido de señal de alta impedancia, lo que provoca disparos intermitentes del variador.
-
Inspección de la gestión térmica: Verifique el estado de los ventiladores de refrigeración del chasis circundante durante la sustitución de la placa. La acumulación de calor acelera la degradación de los componentes; asegúrese de que el flujo de aire sobre la superficie de la placa no esté obstruido para mantener las temperaturas por debajo de 60 deg C.
-
Verificación previa a la energización: Antes de volver a energizar el bus principal de CC, realice una comprobación de continuidad en todos los bloques de terminales para confirmar que ningún canal de control de baja tensión esté cortocircuitado con el plano de tierra de alta tensión.
