Descripción

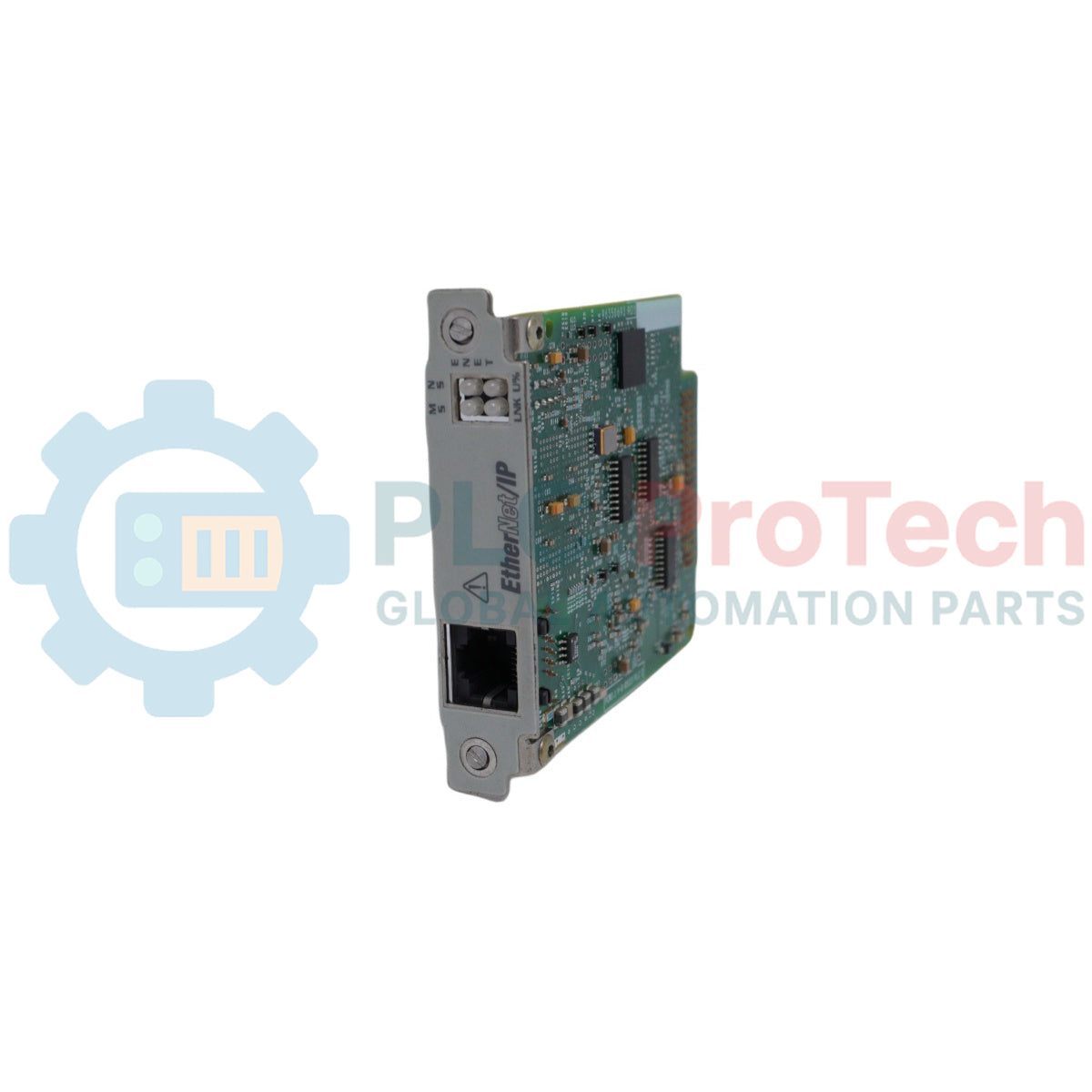

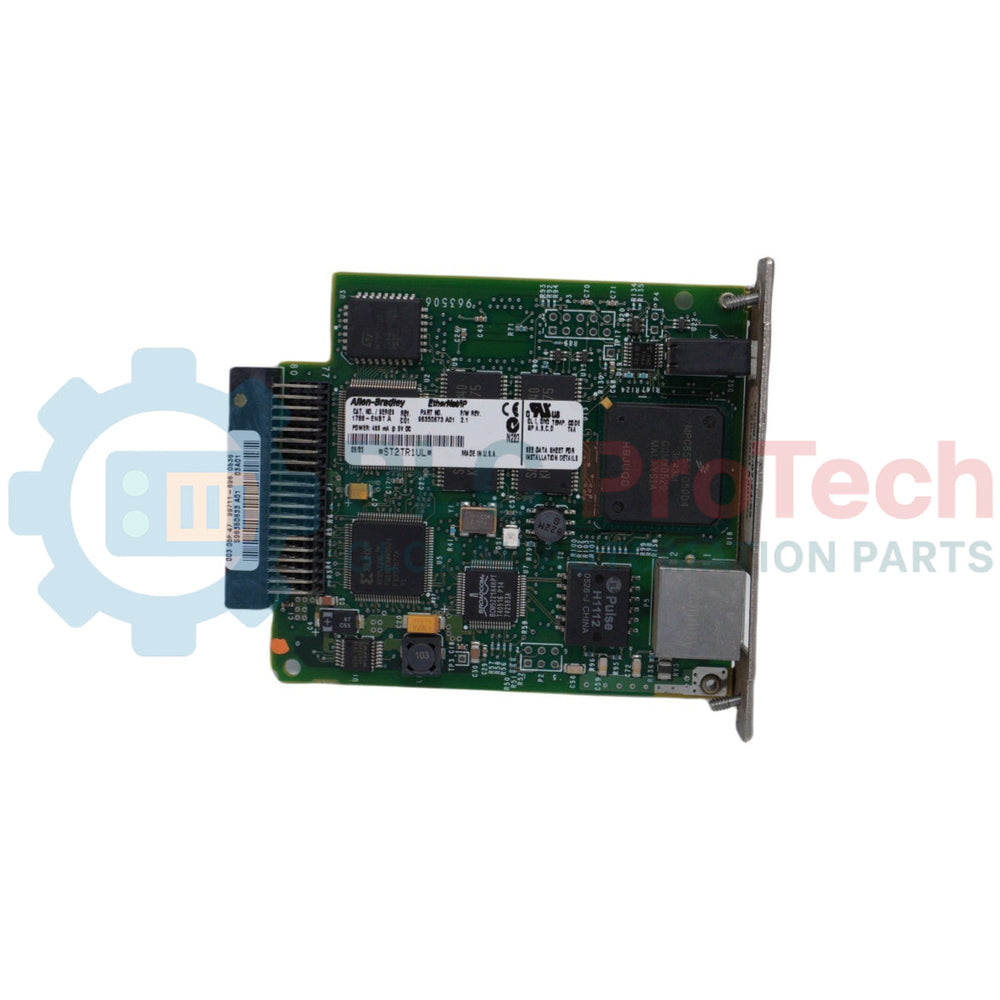

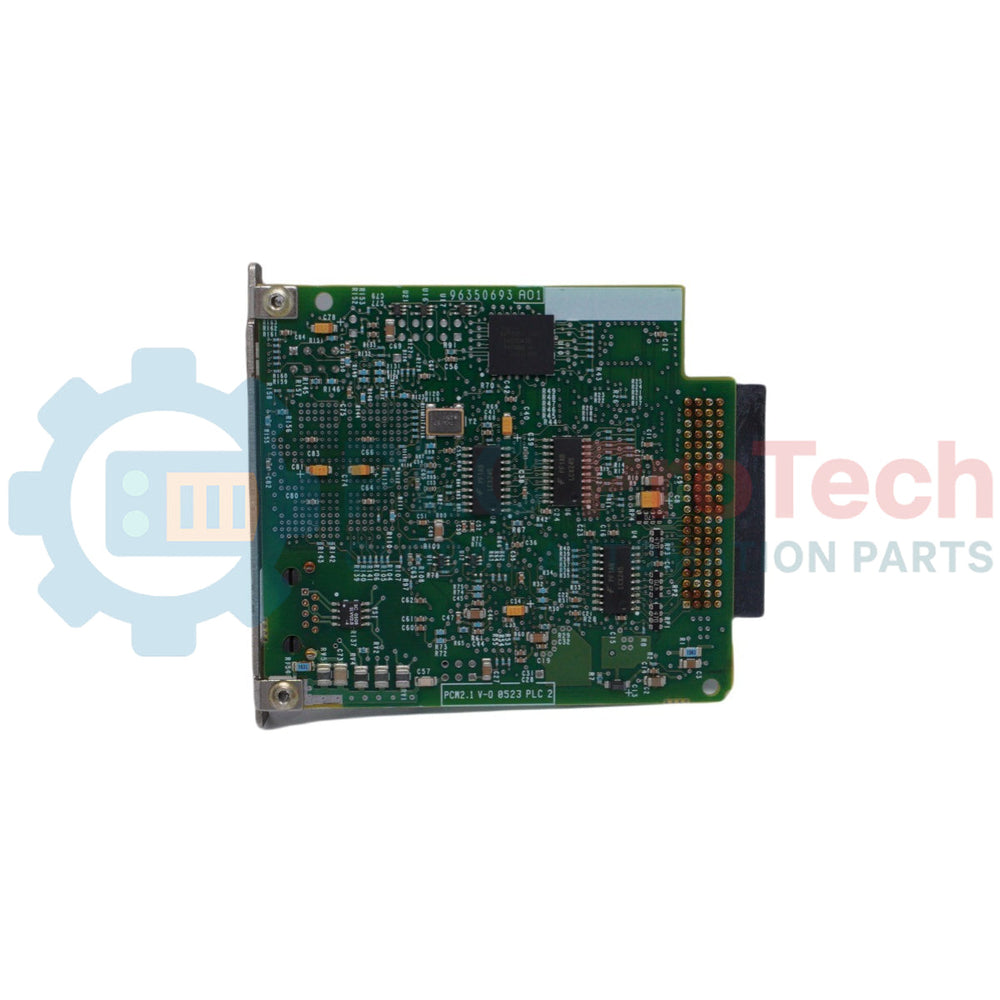

El 1756-ENBT de Allen-Bradley es un módulo de comunicación industrial basado en chasis, diseñado para la arquitectura de hardware ControlLogix. Funciona como un enlace puente dedicado entre la infraestructura de automatización localizada y las redes de planta de nivel superior, gestionando mensajes explícitos y transferencias de datos distribuidos en tiempo real mediante enlaces EtherNet/IP. Con 1 toma RJ45 de cobre estándar compatible con velocidades de comunicación de 10/100 Mbps sobre infraestructura de red de categoría 5, el 1756-ENBT admite 64 conexiones TCP/IP y hasta 128 conexiones CIP simultáneas para ejecutar la supervisión de múltiples nodos y las interfaces estándar distribuidas de E/S remotas.

Este módulo de comunicación, que utiliza una carcasa abierta estandarizada diseñada para ocupar el ancho de una sola ranura en cualquier bastidor de hardware estándar, emplea mecanismos de red de productor-consumidor para facilitar la distribución fluida de datos entre varios controladores de sistemas distribuidos. El personal de campo puede realizar evaluaciones de diagnóstico directamente mediante el panel indicador digital frontal integrado. El diseño del circuito proporciona un aislamiento operativo continuo de hasta 30 V entre el cableado de la red física y los componentes lógicos del plano posterior, para proteger las arquitecturas internas de automatización contra sobretensiones eléctricas externas transitorias.

Características

• Puente entre arquitecturas de redes de control: Proporciona una interfaz de comunicación especializada que conecta las capas superiores de red de fábrica con subensamblajes estándar de E/S remotas.
• Topologías de conexión dual: Ofrece capacidad dual, con compatibilidad para un máximo de 64 conexiones TCP/IP y 128 configuraciones de conexiones CIP físicas.
• Diagnóstico de hardware integrado: Los indicadores digitales localizados montados en el panel frontal simplifican la verificación del sistema al informar sobre los estados actuales del hardware y los errores de comunicación.
• Compatibilidad con medios industriales: Diseñado con un puerto RJ45 de cobre estándar de 10/100 Mbps, compatible con líneas de medios de par trenzado de categoría 5, blindadas o sin blindaje.

Aplicaciones

• Integración de estaciones de E/S remotas y telemetría localizada de bastidores de control distribuido.
• Enlaces estandarizados de control supervisor y gestión de datos de planta en tiempo real.
• Intercambio de lógica de procesadores entre chasis y sincronización de datos entre máquinas.
• Rutas de datos para la supervisión de variadores de frecuencia y la instrumentación periférica remota integrada.

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Inserción del módulo: Alinee el borde de la placa de circuitos con las guías de canal superior e inferior de una ranura libre del bastidor dentro del chasis de destino. Empuje firmemente hacia dentro hasta que el mecanismo de sujeción quede completamente bloqueado.
• Enrutamiento del medio de red: Fije el cable Ethernet de categoría 5 conforme con 802.3 al puerto RJ45 frontal. Implemente curvas adecuadas en la gestión de cables para evitar tensión mecánica en el conjunto del puerto.
• Mitigación y separación eléctricas: Mantenga las líneas de red separadas de los cables de alimentación de motores y de los conductores de CA de alta potencia dentro del armario industrial para mitigar la inducción electromagnética localizada.
• Limpieza del envolvente: Dado que la unidad utiliza una configuración de chasis de tipo abierto, mantenga la temperatura ambiente circundante por debajo de 60 grados Celsius y protéjala contra residuos extraños conductores.

Cumplimiento y certificaciones

• ATEX
• CCC de China
• RCM de Australia
• American Bureau of Shipping
• Inmunidad de Semiconductor Inds

Documentación oficial del producto

Acceda y descargue las publicaciones oficiales del fabricante Allen-Bradley para este módulo:
