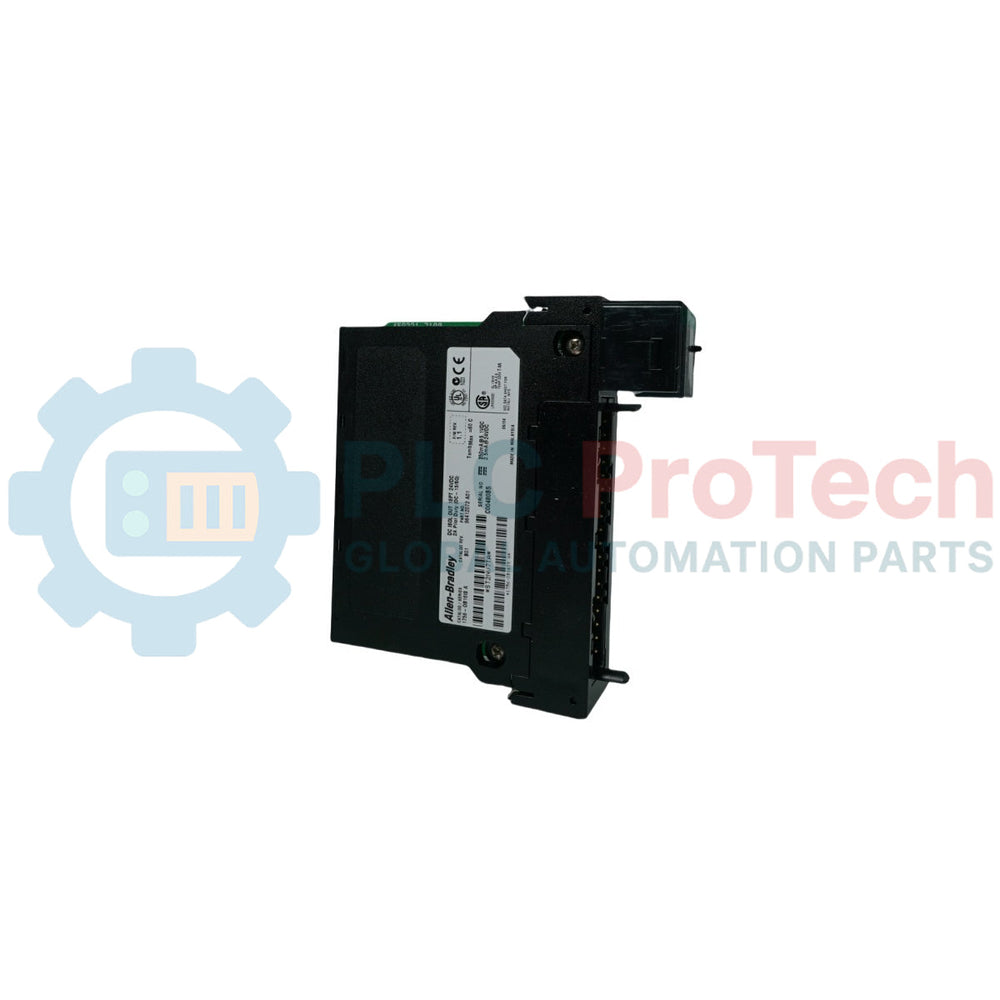

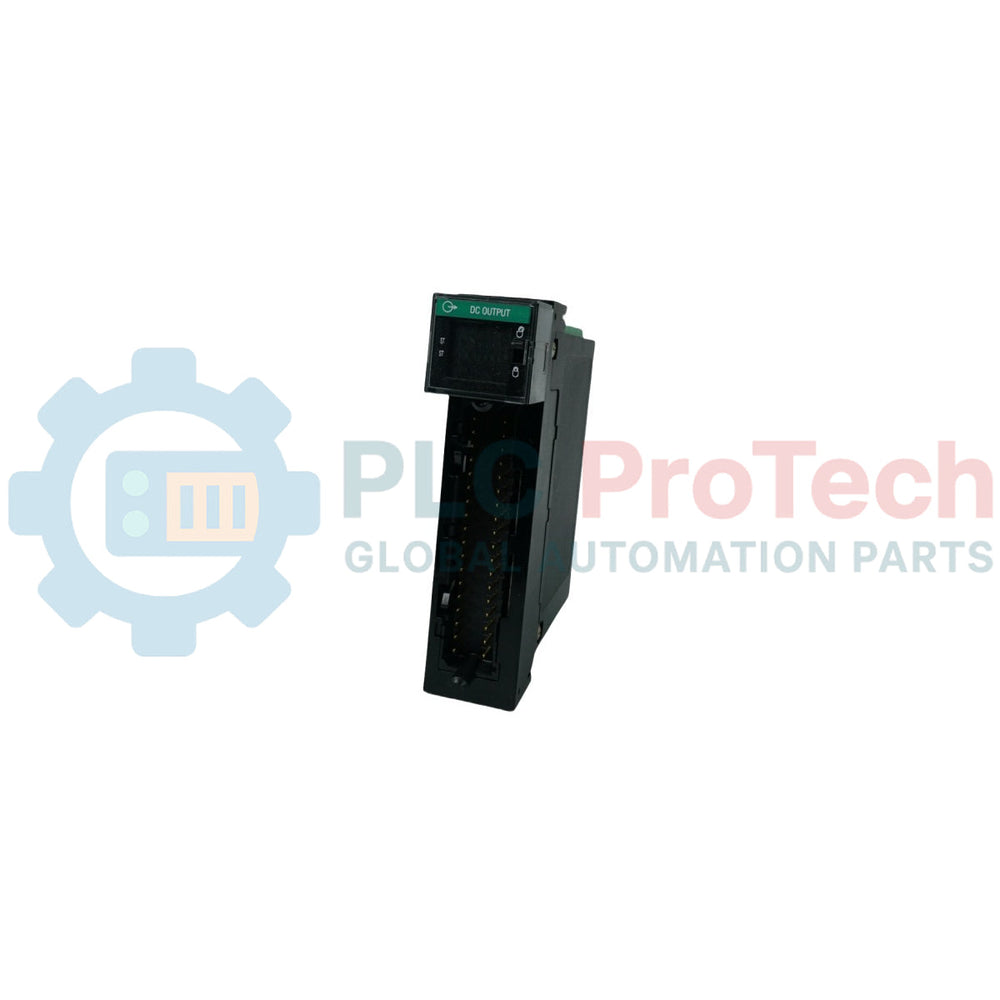

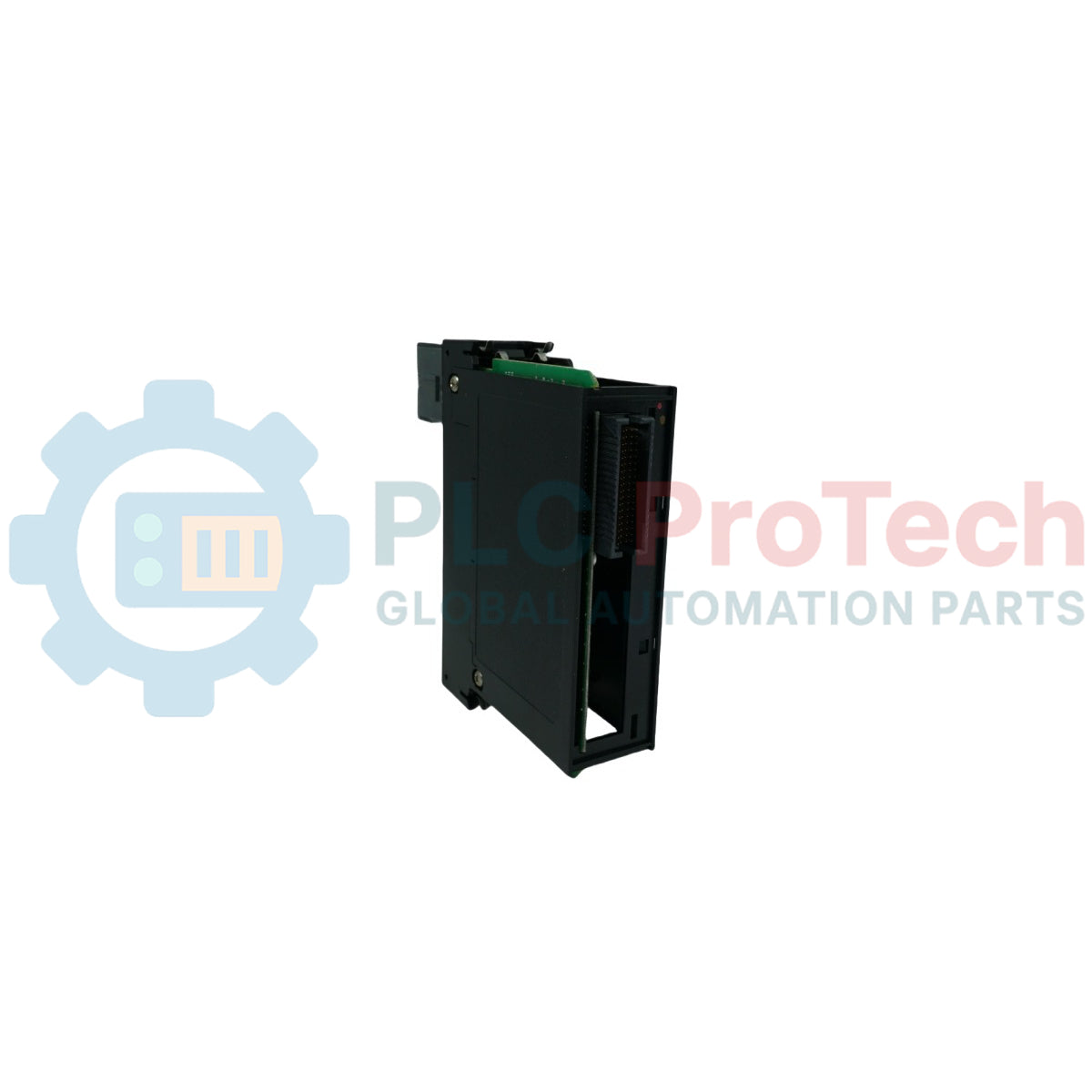

El 1756-OB16IS es un componente de ejecución de salidas digitales diseñado para la configuración del sistema ControlLogix. Funciona dentro de un rango nominal de tensión de 12/24 V CC e incluye 16 canales, cada uno aislado individualmente, diseñados para proteger los circuitos posteriores frente a interferencias entre señales y picos transitorios. Este módulo integra 8 puntos de salida programados para permitir una sincronización precisa con secuencias coordinadas de máquinas, tomando como referencia el Tiempo del Sistema Coordinado. Se instala en ranuras de control estándar y se conecta con cargas industriales de campo mediante conjuntos de terminación extraíbles especificados, para proporcionar un accionamiento determinista y estados de procesamiento estables en diversas configuraciones de control de fabricación.

Características

• Incorpora 16 canales de salida aislados que proporcionan aislamiento básico entre los puntos de salida y los circuitos del bus de plano posterior.
• Cuenta con 8 salidas programadas que permiten ejecutar tareas con marcas de tiempo vinculadas directamente a una arquitectura de control coordinada.
• Proporciona compatibilidad con cargas de tipo sumidero o fuente, con un rango de funcionamiento de 10 V CC a 30 V CC en campo.
• Proporciona verificación visual continua de los estados de ejecución de canales de salida independientes y del estado del hardware del módulo.
• Admite opciones de codificación electrónicas y configurables por software para garantizar la correspondencia precisa del módulo de hardware al reemplazar una ranura.

Aplicaciones

• Maquinaria de clasificación de alta velocidad y seguimiento discreto que requiere control de secuencias temporizadas.
• Bucles de conmutación de válvulas solenoides y circuitos aislados de accionamiento de relés piloto.
• Elementos calefactores industriales multizona que requieren pulsos de control sincronizados.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el tendido de los conductores siga las directrices especificadas para las rutas de cables de categoría 1, a fin de reducir la diafonía con componentes de alimentación de alta tensión.
• Utilice únicamente bloques de terminales extraíbles ControlLogix aprobados, específicamente los modelos 1756-TBCH o 1756-TBS6H, para cablear las salidas de campo externas.
• Configure correctamente los atributos de codificación electrónica basada en software dentro de la configuración del proyecto para evitar errores de sustitución de módulos incompatibles.
• Aplique los factores de reducción de corriente adecuados cuando aumente la temperatura ambiente de funcionamiento, limitando la corriente por punto a 1 A al alcanzar 60 °C.
• Monte el conjunto de chasis de tipo abierto dentro de una envolvente que ofrezca un sellado de barrera protectora adecuado contra partículas ambientales.

Conformidad y certificaciones

• Equipo de control industrial certificado por cULus (archivo UL E65584)
• Certificado cULus para ubicaciones peligrosas de Clase I, División 2, grupos A, B, C y D (archivo UL E194810)
• CE (Directiva CEM de la Unión Europea 2014/30/UE, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2; Directiva de baja tensión 2014/35/UE, EN 61131-2)
• RCM (Ley australiana de radiocomunicaciones, EN 61000-6-4)
• ATEX (Directiva ATEX de la Unión Europea 2014/34/UE, EN IEC 60079-0, EN IEC 60079-7, II 3 G Ex ec IIC T4 Gc, UL22ATEX2820X)
• IECEx (IEC 60079-0, IEC 60079-7, II 3 G Ex ec IIC T4 Gc, IECEx UL 22.0065X)
• UKex (Reglamento UKEX 2016 n.º 1107, protección de equipos mediante seguridad aumentada «e», UL22UKEX2602X, clasificación de zona 2)
• KC (Registro coreano de equipos de radiodifusión y comunicaciones, artículo 58-2 de la Ley de ondas de radio)
• UKCA (2016 n.º 1091, 2016 n.º 1101, 2016 n.º 1107, 2012 n.º 3032)
• Marruecos (Decreto ministerial n.º 6404-15)
• CCC (2020122309111998, Regla de implementación CCC CNCA-C23-01 para productos eléctricos a prueba de explosiones)
