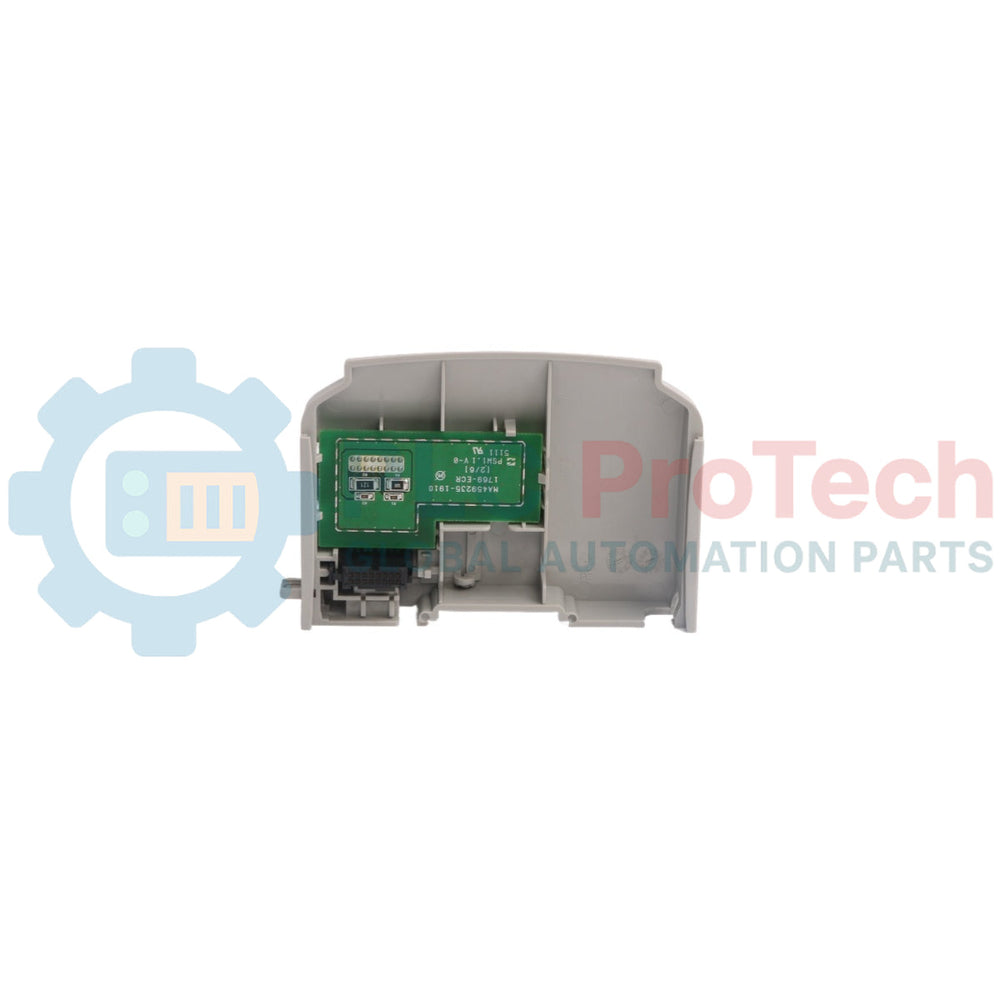

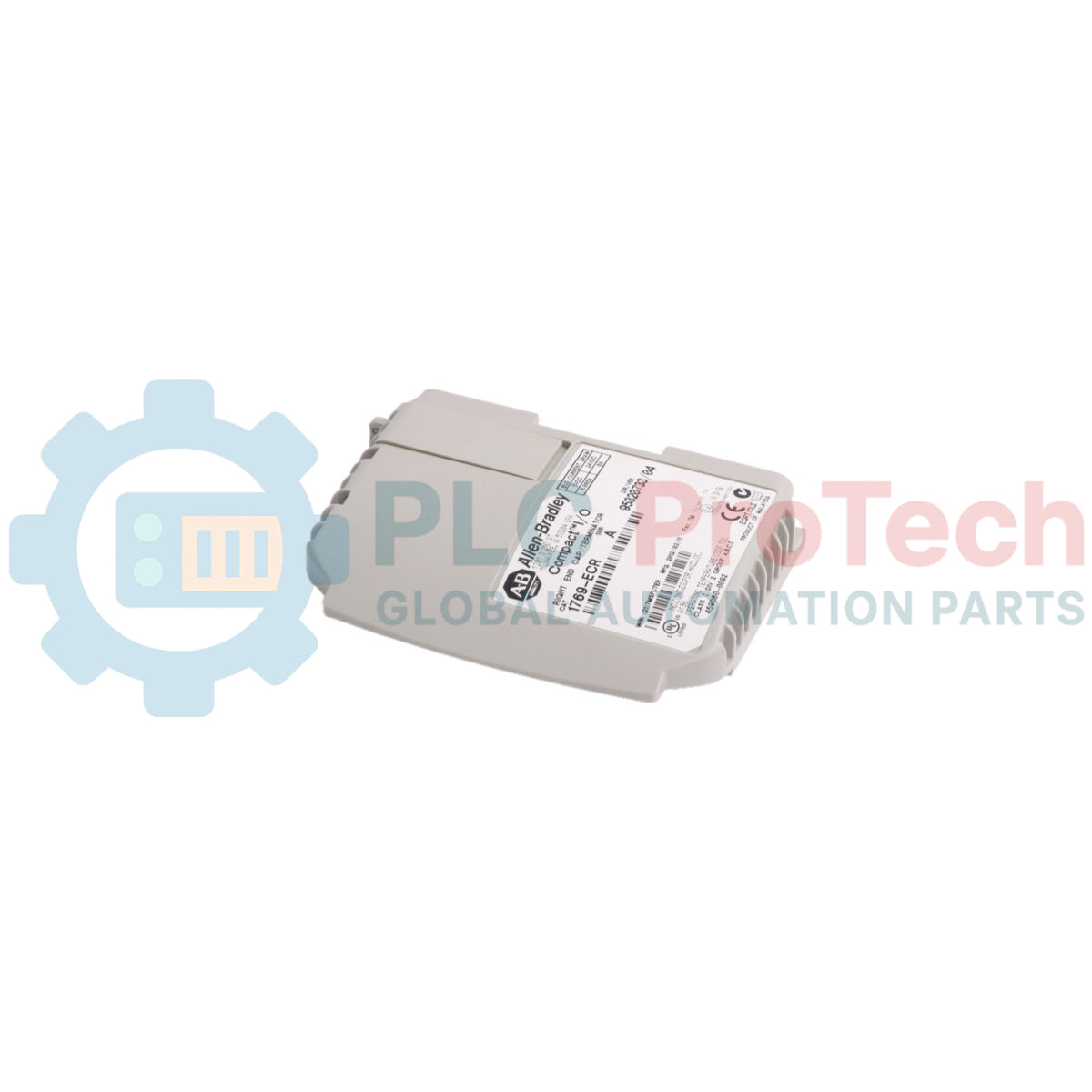

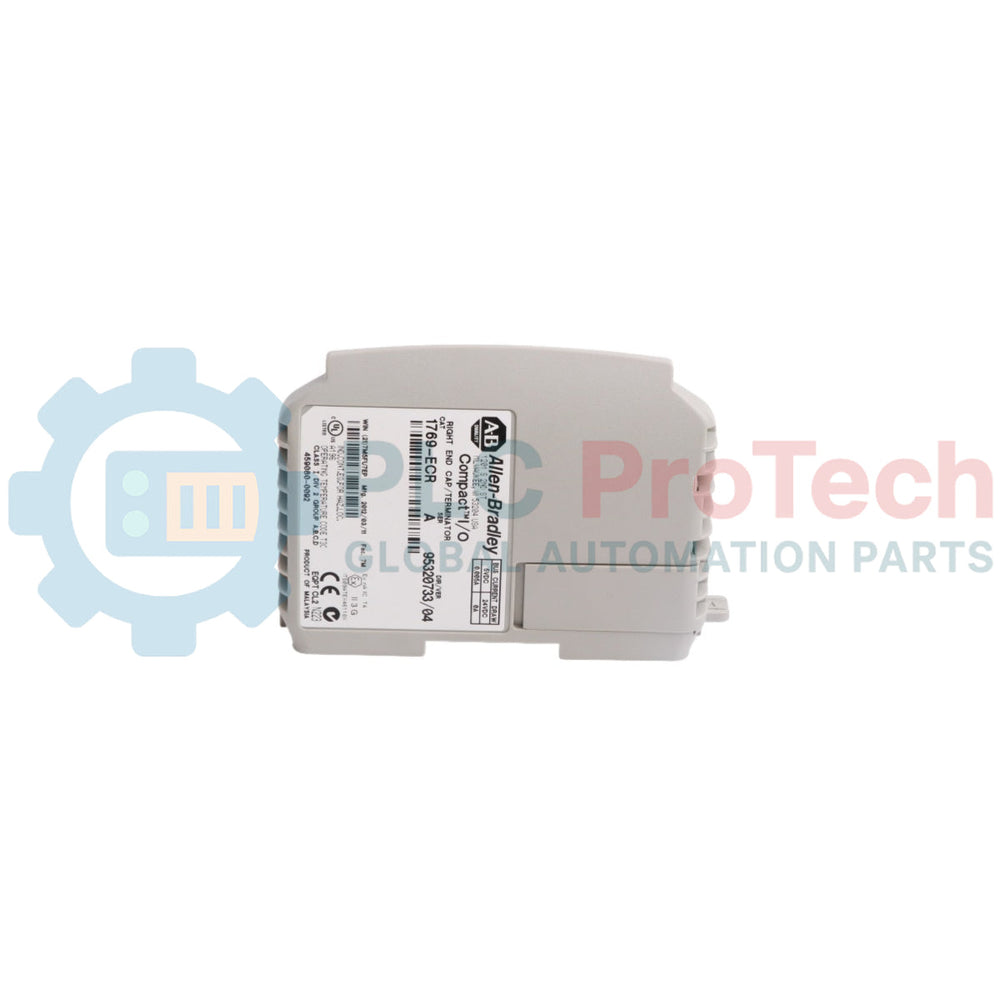

Allen-Bradley 1769-ECR Compact I/O Tapa terminal derecha

Descripción

El 1769-ECR de Allen-Bradley es una tapa de extremo derecha y terminador diseñado para utilizarse con la topología del sistema Compact I/O. Como componente esencial para la integridad del sistema, el 1769-ECR termina el bus de comunicación interno de un banco de expansión Compact I/O o chasis de controlador, como los que utilizan controladores 1769-L32E. Toda plataforma Compact I/O 1769 requiere una tapa de extremo funcional para garantizar la continuidad de la señal en el bus del plano posterior. El módulo está diseñado como equipo de tipo abierto para entornos industriales interiores limpios y debe montarse dentro de una envolvente protectora adecuada para los riesgos ambientales locales.

Características

• Terminación del bus: Completa la ruta eléctrica del bus de comunicación en el extremo derecho de un conjunto 1769 Compact I/O.
• Alimentación directa desde el plano posterior: Consume una corriente mínima de 5 mA directamente del bus del plano posterior de 5.1V DC, sin necesidad de conexiones de alimentación externas.
• Mecanismo de bloqueo integrado: Proporciona estabilidad mecánica y un bloqueo seguro con los módulos de E/S adyacentes mediante pestillos deslizantes integrados.
• Puesta a tierra mediante riel DIN: Logra la puesta a tierra estructural automáticamente mediante el contacto directo con un riel DIN correctamente conectado a tierra.

Aplicaciones

• Terminación del bus del sistema para arquitecturas Allen-Bradley CompactLogix y Compact I/O.
• Automatización de fábricas, control de máquinas y sistemas de control de E/S distribuidas.
• Instalaciones en ubicaciones peligrosas que requieren certificaciones de seguridad Clase I, División 2 o Zona 2.

Especificaciones técnicas

Directrices de instalación

• Montaje en riel DIN: Monte el módulo directamente sobre un riel DIN de acero cincado y pasivado con cromato para garantizar una baja resistencia eléctrica y una puesta a tierra fiable. Evite los rieles de aluminio o plástico, que pueden corroerse o degradar las rutas de puesta a tierra.
• Instalación en envolvente: Instale el módulo dentro de una envolvente cuyo acceso requiera una herramienta, que proporcione un grado mínimo de protección contra la entrada de IP54 para zonas de Zona 2 y que cumpla una clasificación de propagación de llama de 5VA.
• Protección contra descargas electrostáticas: Evite tocar los pines del conector interno o las pistas del circuito durante el montaje. Trabaje en una estación protegida contra la electricidad estática o utilice una pulsera conectada a tierra al manipular la unidad.
• Conexión al bus: Deslice firmemente la tapa de extremo en el lado derecho del módulo de E/S final y asegure la ruta de comunicación mediante el mecanismo de bloqueo integrado.

Conformidad y certificaciones

• Clase I, División 2, Grupos A, B, C, D
• UKEX (II 3 G Ex ec IIC T4 Gc; Certificado: UL22UKEX2516X)
• ATEX (II 3 G Ex ec IIC T4 Gc; Certificado: DEMKO 12 ATEX 1116807X)
• IECEx (Ex ec IIC T4 Gc; Certificado: IECEx UL 21.0112X)
