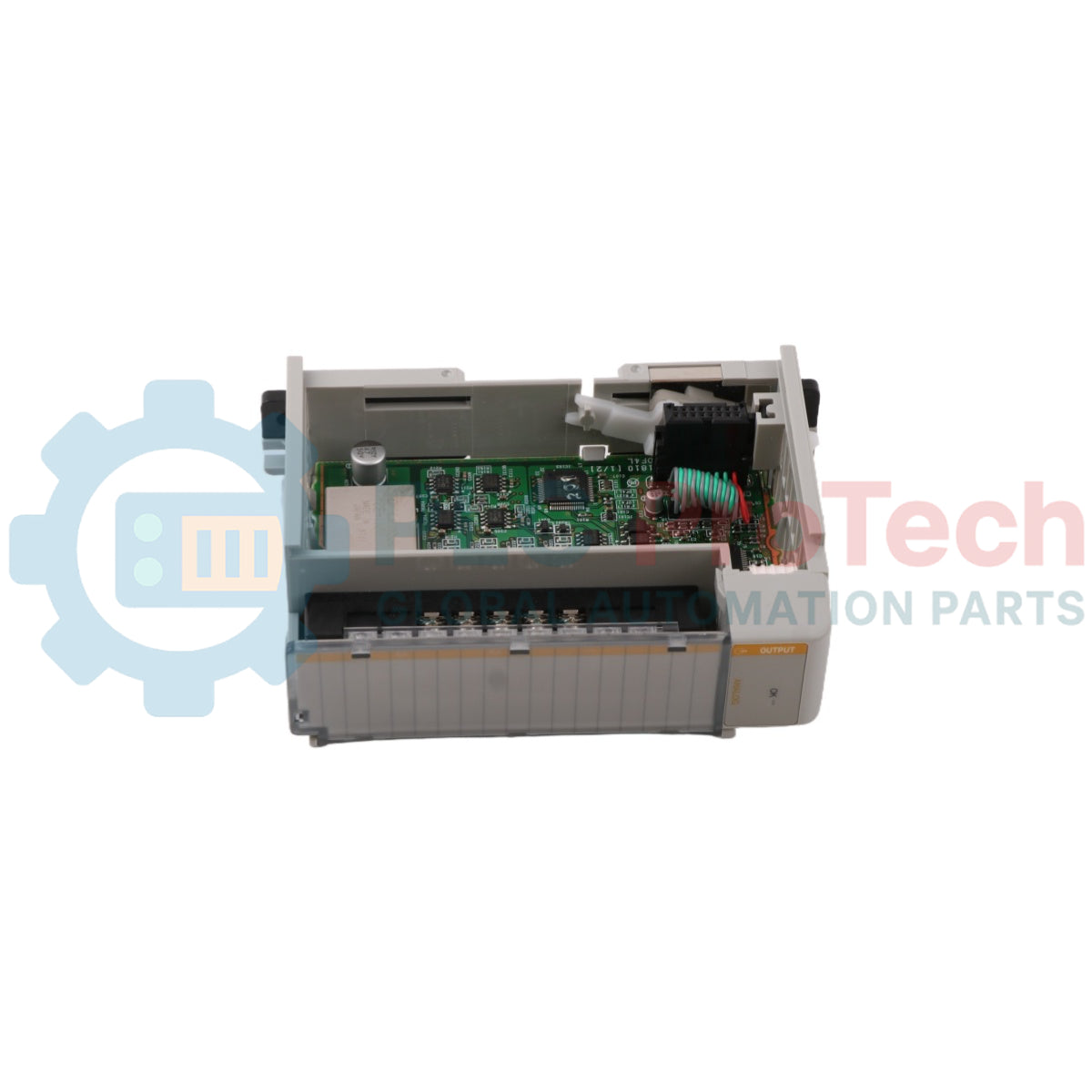

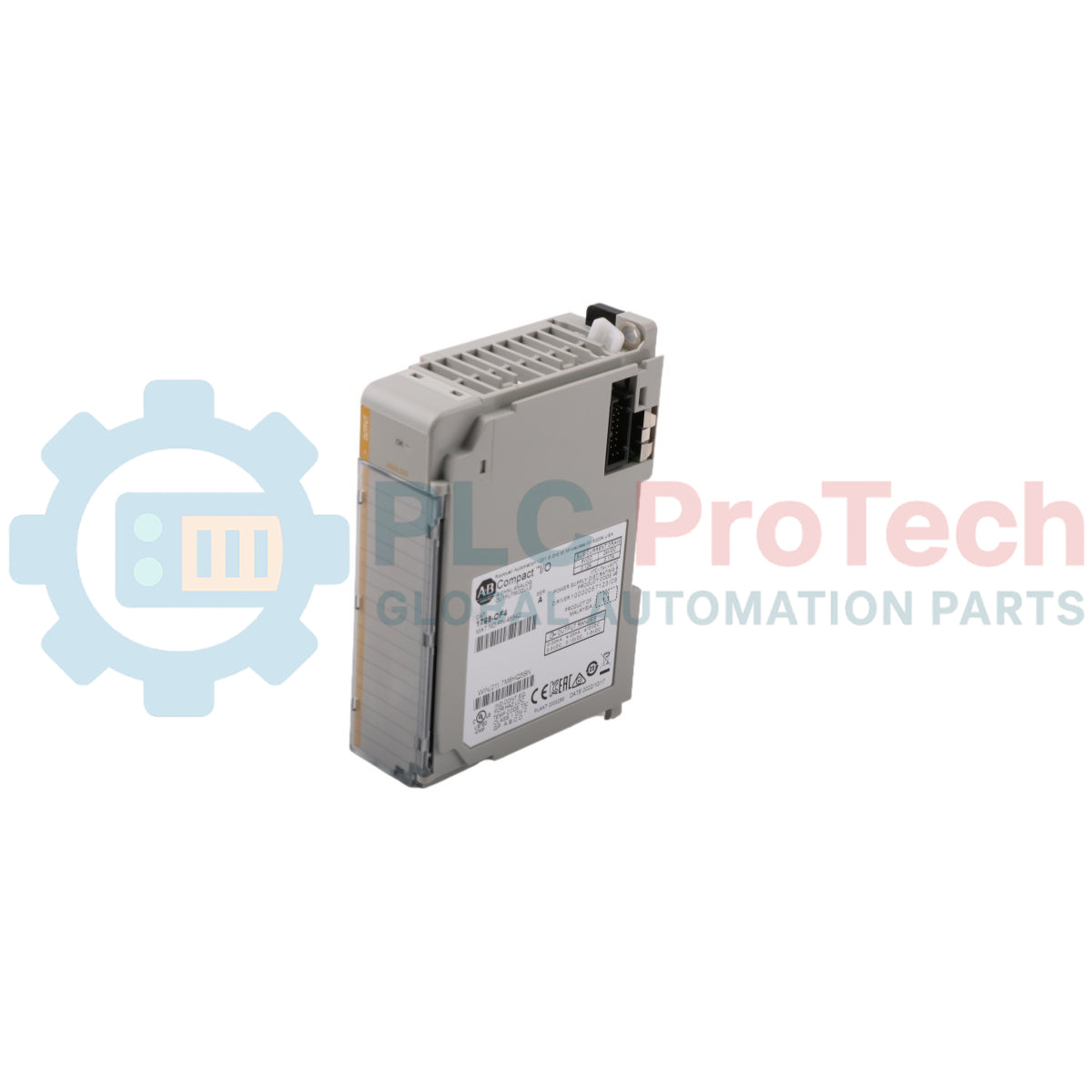

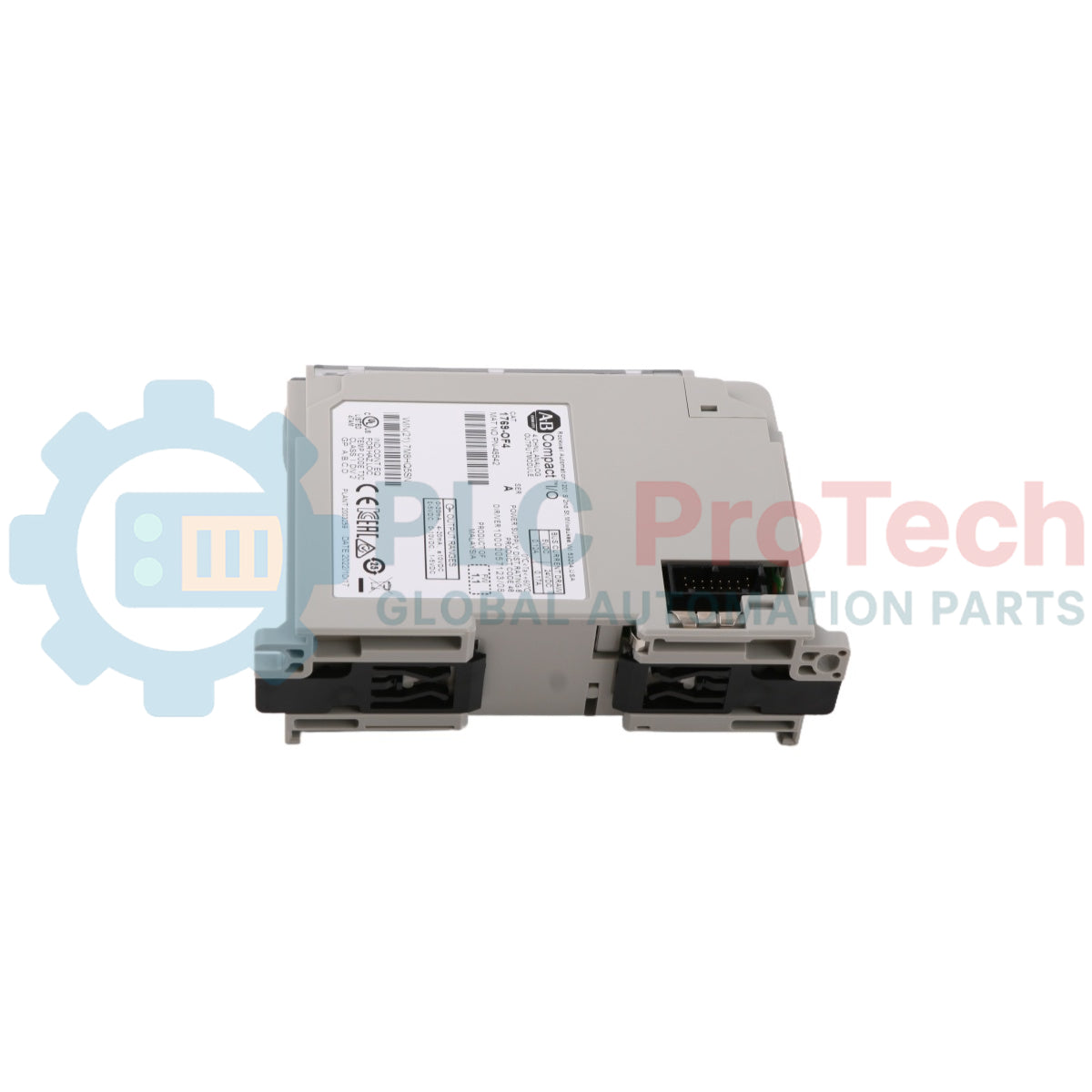

Módulo de salidas analógicas Compact I/O CompactLogix Allen-Bradley 1769-OF4

Descripción

El Allen-Bradley 1769-OF4 es un módulo de salida analógica de 4 canales de extremo único que pertenece a la familia de sistemas CompactLogix Compact I/O. Este componente de hardware convierte variables de procesamiento digital en señales analógicas precisas de corriente o tensión, lo que permite la coordinación directa con dispositivos de campo como actuadores de válvulas, variadores de velocidad y circuitos de paneles de instrumentación analógica. Con funcionamiento en rangos de señal normales, incluidos 0 a 20 mA, 4 a 20 mA, 0 a 5 V CC, 1 a 5 V CC, 0 a 10 V CC y más o menos 10 V CC, el módulo integra una arquitectura de limitación de sobre rango y bajo rango que ajusta automáticamente las salidas activas a configuraciones de límite específicas cuando se supera un valor. Equipado con una interfaz de comunicación de bus del sistema, el controlador gestiona ajustes de datos multicanal en tiempo real mediante un bus posterior interno, junto con un indicador físico de diagnóstico para identificar fallos en tiempo real.

Características

• Incorpora 4 canales de salida de tensión o corriente de extremo único y alta precisión.
• Ofrece una alta resolución digital de 15 bits más signo en rangos de funcionamiento unipolares y bipolares.
• Cuenta con un sistema integrado de detección de sobre rango y bajo rango que bloquea las salidas de campo dentro de límites de seguridad precisos.
• Equipado con un indicador LED frontal de estado del módulo que muestra la verificación de alimentación y las comprobaciones de validación del software.
• Configurado con calibraciones operativas no volátiles que eliminan la necesidad de ajustes posteriores del hardware.

Aplicaciones

• Lazos de control de variadores de velocidad y configuración de la velocidad de motores multieje.
• Modulación proporcional de válvulas de control industrial dentro de instalaciones de distribución de fluidos o sistemas neumáticos.
• Rutas de manipulación remota de procesos y seguimiento de consignas vinculadas a plataformas de control distribuido.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el módulo esté situado a no más de 8 espacios de expansión de la unidad de alimentación eléctrica principal del sistema.
• Fije firmemente la carcasa a una estructura de riel DIN industrial estándar o atorníllela directamente a un panel interno del armario utilizando las pestañas de montaje retráctiles integradas.
• Conecte las rutas de señalización de campo mediante un cable de par trenzado apantallado Belden 8761 o equivalente para optimizar la protección de la señal.
• Mantenga aisladas las longitudes de los bucles de terminales y las distribuciones de cables de las canalizaciones de distribución de motores de corriente alterna de alta potencia para mitigar los riesgos de inducción de EMI.
