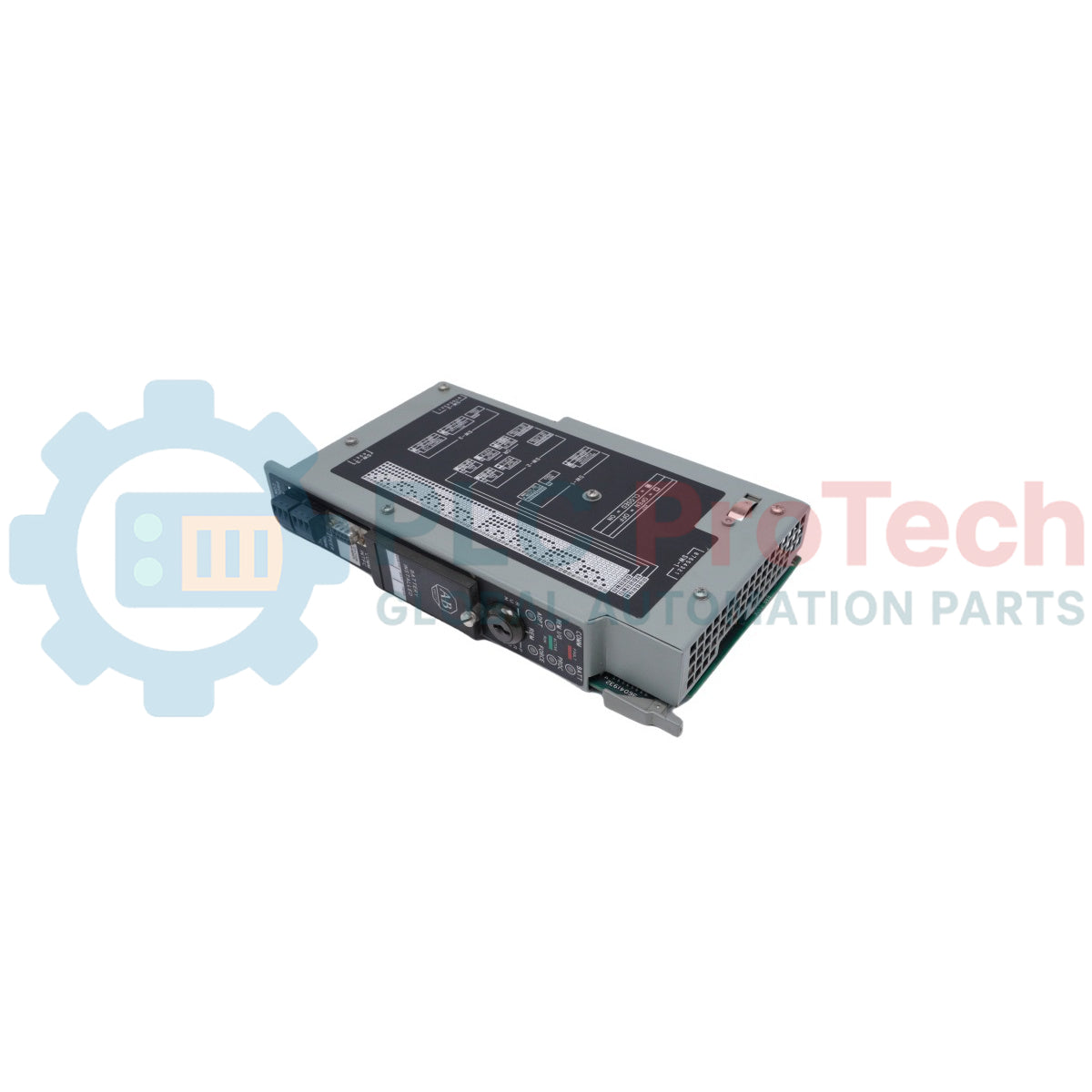

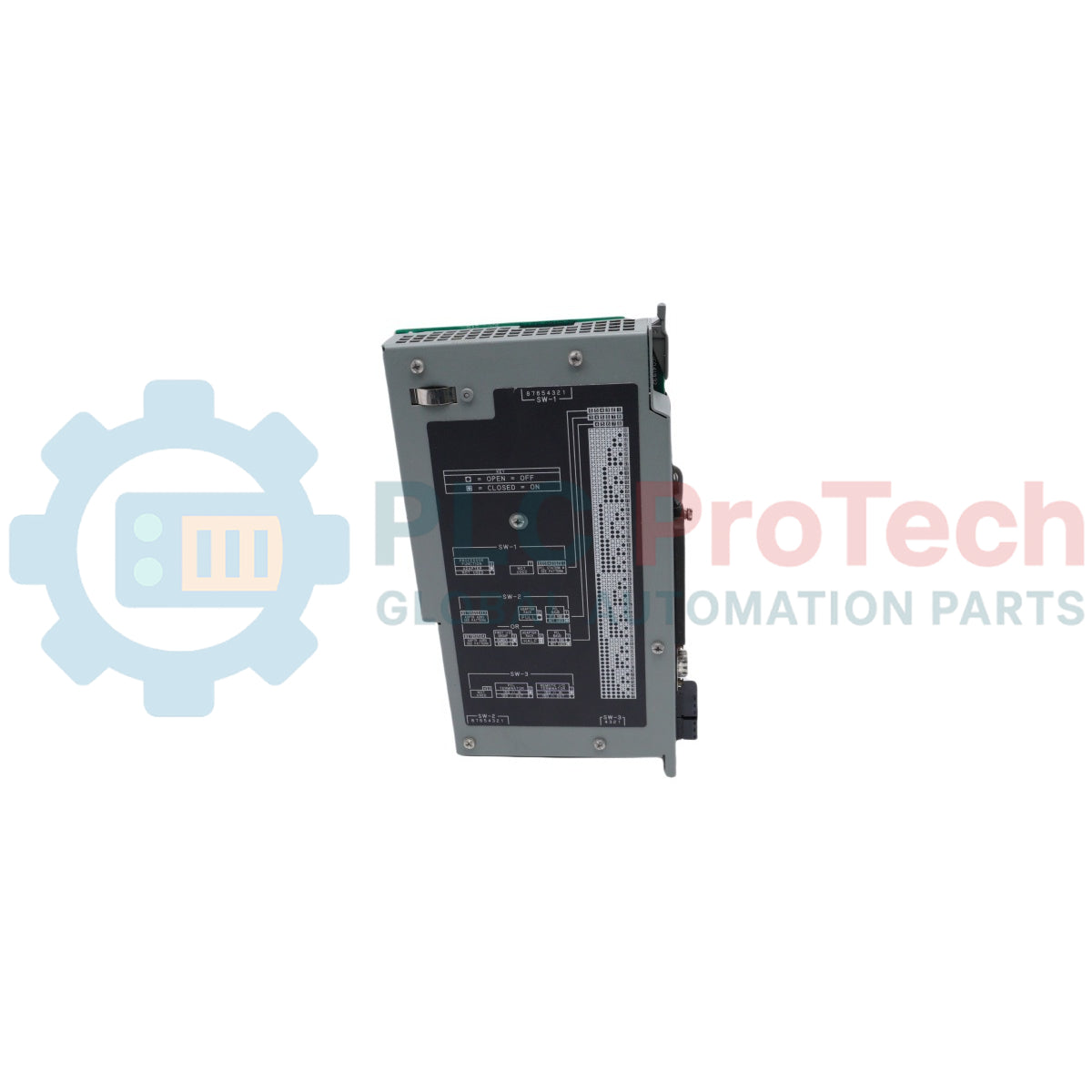

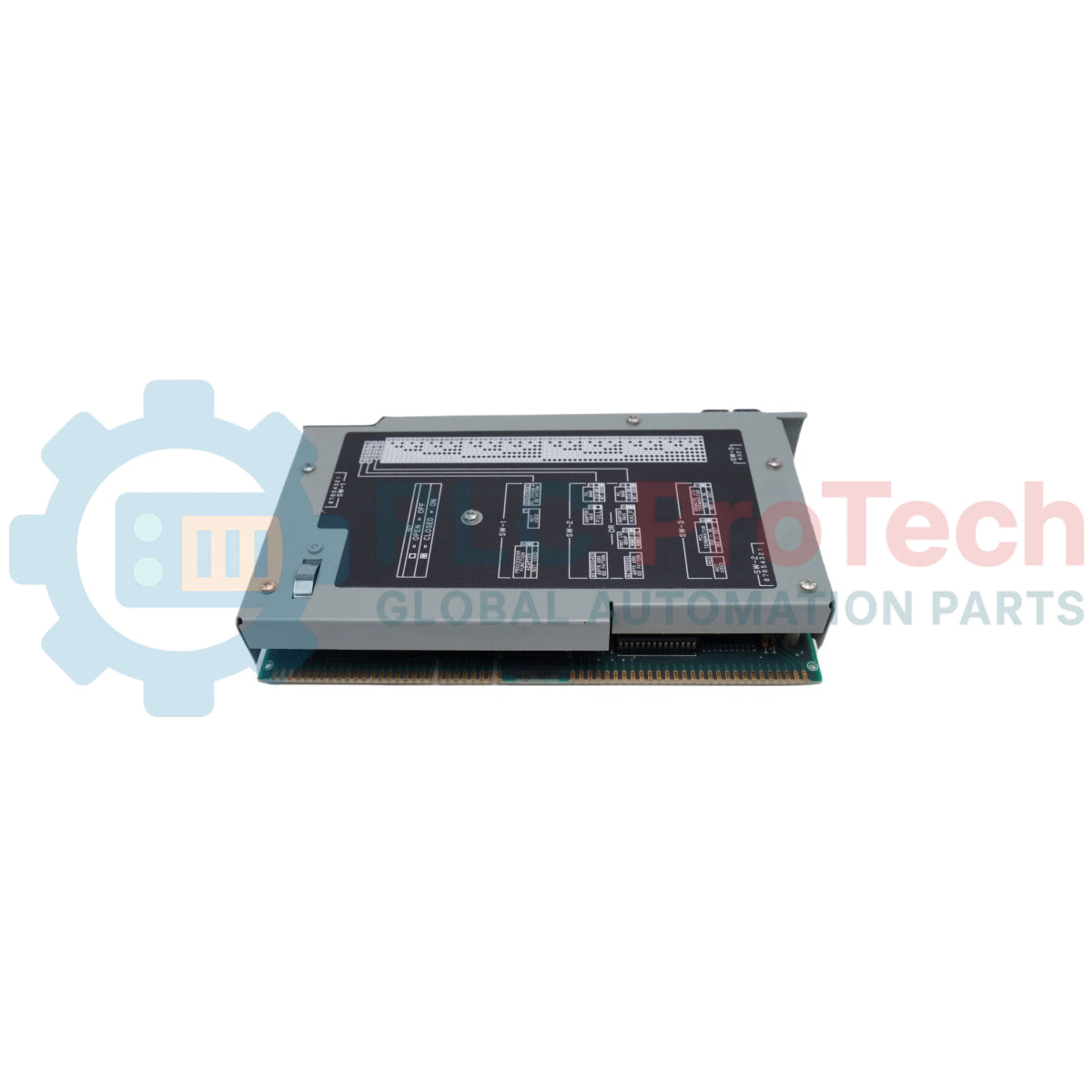

Módulo procesador Allen-Bradley 1785-LT/B 1785-LT serie B PLC-5

Descripción

El Allen-Bradley 1785-LT/B es un componente de hardware de controlador lógico programable que funciona específicamente como módulo procesador PLC 5/15 dentro de la línea clásica de hardware PLC-5. Actúa como unidad de control principal para ejecutar la lógica de escalera de la aplicación del usuario, gestionar la exploración de señales locales y coordinar el enrutamiento de redes periféricas. Para procesar parámetros físicos, este procesador ofrece una arquitectura de expansión simultánea que gestiona hasta cuatro bastidores de E/S locales junto con hasta tres canales universales de enlace de E/S remotas. Las interfaces de comunicación independientes integradas incluyen un adaptador especializado de exploración de E/S remotas combinado con un puerto de estación Data Highway Plus (DH+), lo que facilita la transmisión directa y paralela de datos a estaciones de trabajo de operadores, interfaces de automatización de supervisión y sistemas de interfaz de terceros sin interrumpir los ciclos de control principales.

Características

• Dos vías de red integradas que contienen un enlace independiente de exploración de E/S local o remota, además de un canal industrial Data Highway Plus (DH+) independiente.
• Interruptores de configuración de hardware de doble opción que permiten al usuario controlar los estados de salida de E/S físicas durante condiciones activas de fallo de comunicación.
• Capacidad de direccionamiento físico de múltiples ranuras compatible con la asignación de grupos de entradas/salidas de 2 ranuras, 1 ranura y 1/2 ranura.
• Base estructural de alineación del panel posterior, deslizable, diseñada para instalarse en la posición de la ranura situada más a la izquierda de los gabinetes de chasis de E/S estándar 1771.

Aplicaciones

• Ejecución de lazos de control de automatización de alta fiabilidad en entornos de fabricación industrial.
• Expansión centralizada de sistemas industriales de múltiples chasis mediante redes de enlace de entradas/salidas remotas y locales.
• Integración de celdas de automatización de plantas distribuidas mediante arquitecturas Data Highway Plus.

Especificaciones técnicas

Directrices de instalación

• Colocación en la ranura del chasis: Inserte el módulo estrictamente en la posición de procesador dedicada situada más a la izquierda del bastidor de chasis de E/S 1771, asegurándose de que las guías de alineación coincidan suavemente con las marcas del plano posterior entre las ranuras 40/42 y 54/56.
• Configuración del interruptor de modo de fallo: Ajuste el interruptor de configuración 1 en la posición OFF antes del arranque para obligar al chasis local a eliminar de forma segura la energía de salida si se produce un error grave de procesamiento o comunicación.
• Seguridad del blindaje contra ESD: Asegúrese de mantener una conexión completa a una correa de puesta a tierra fiable durante el despliegue manual o los ajustes de componentes para bloquear las descargas de electricidad estática hacia las placas lógicas internas de procesamiento.

Cumplimiento y certificaciones

• EN 50081-2 EMC - Norma genérica de emisiones para funcionamiento en un entorno industrial de la Parte 2
