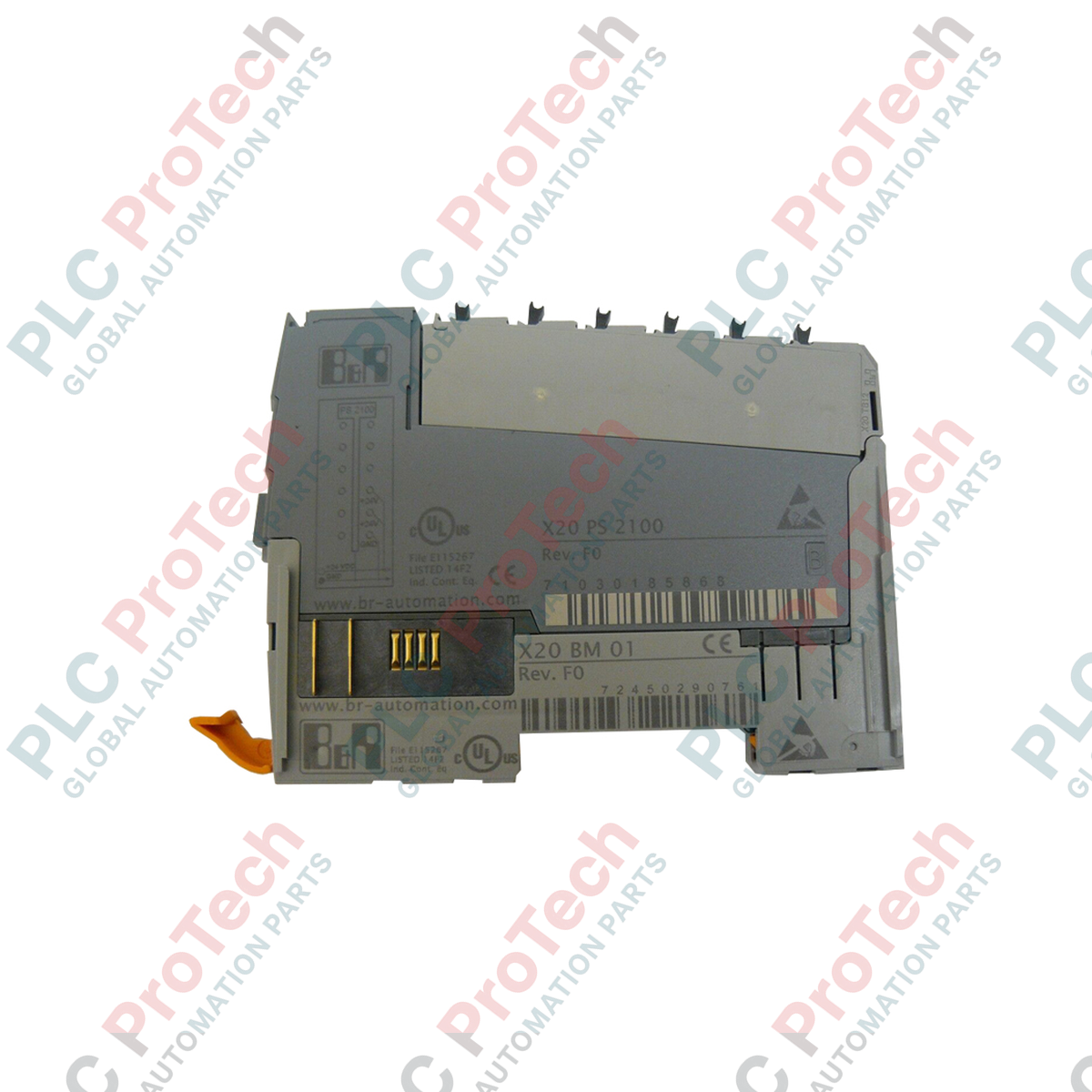

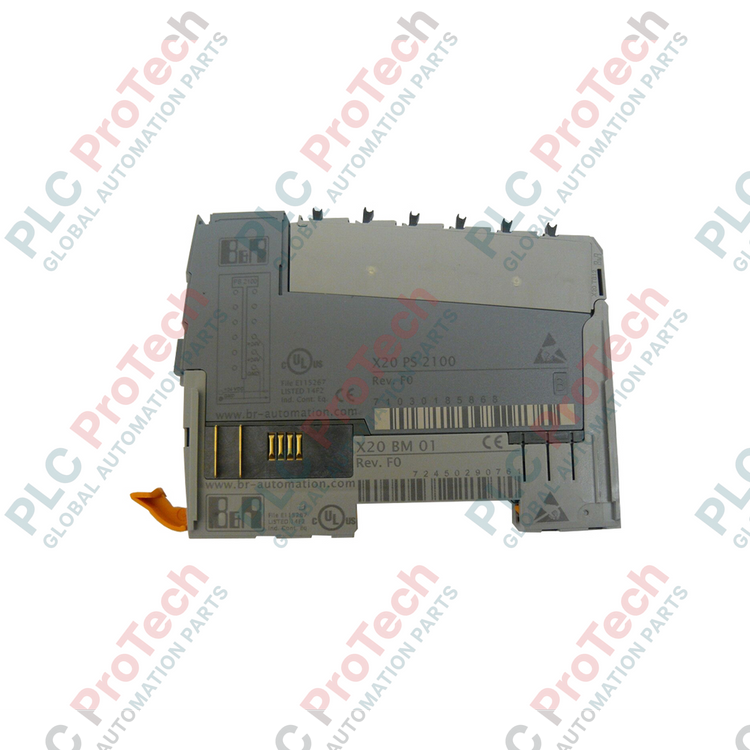

Módulo de alimentación de E/S interna X20 B&R X20PS2100

Descripción general del producto

El X20PS2100 (X20PS2100) es un módulo de alimentación de alto rendimiento diseñado para el sistema B&R X20 . Este módulo está diseñado específicamente para proporcionar la alimentación interna del bus de alimentación de E/S, actuando como base eléctrica para los módulos digitales y analógicos posteriores. Con una entrada nominal de 24 VCC , el X20PS2100 cuenta con un amplio rango de tolerancia (-15% / +20%), lo que garantiza un funcionamiento estable del sistema incluso en entornos industriales propensos a fluctuaciones de tensión. Con indicadores de estado integrados para diagnósticos en tiempo real, este módulo minimiza el tiempo de resolución de problemas y evita costosas paradas del sistema al garantizar que el bus de E/S permanezca alimentado dentro de estrictos parámetros operativos.

Gestión de la alimentación y lógica de diagnóstico

El X20PS2100 actúa como enlace entre la fuente de alimentación externa y los circuitos internos sensibles de E/S. Su arquitectura se centra en la estabilidad eléctrica y la supervisión preventiva.

• Alimentación interna de E/S: Este módulo alimenta las líneas de alimentación internas de la estación X20, lo que permite que un segmento de módulos de E/S funcione sin sobrecargar la capacidad de alimentación principal de la CPU.

• Diagnóstico visual: Cuenta con indicadores de estado frontales para "Estado de funcionamiento" y "Estado del módulo", lo que permite a los técnicos de campo verificar instantáneamente el estado de la alimentación sin instrumentos de medición externos.

• Resistencia de entrada: Diseñado para admitir un rango de entrada de 20.4 VCC a 28.8 VCC, lo que lo hace compatible con diversas normas de alimentación industrial internacionales y sistemas con respaldo de batería.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cuál es la función principal del X20PS2100 dentro de una estación X20?

El X20PS2100 se utiliza para "regenerar" o proporcionar inicialmente alimentación al bus de alimentación de E/S. Si el consumo de energía acumulado de los módulos de E/S supera la capacidad proporcionada por el controlador del bus, este módulo se inserta para suministrar corriente adicional al segmento situado a su derecha.

¿Por qué se especifica un fusible de acción lenta de 10 A para la entrada?

Las fuentes de alimentación industriales suelen experimentar una corriente de irrupción durante el arranque. Un fusible de acción lenta de 10 A evita disparos intempestivos durante la carga inicial de los condensadores internos del módulo, a la vez que proporciona una sólida protección contra cortocircuitos para el sistema.

¿Puede este módulo alimentar el bus X2X Link (comunicación)?

No. El X20PS2100 está destinado exclusivamente a la alimentación interna de E/S. Para alimentar el bus de comunicación X2X Link, debe utilizarse un controlador de bus especializado o un módulo de alimentación de comunicación específico.

Guía de ingeniería de campo e instalación

• Agrupación de potenciales: Utilice el X20PS2100 para crear grupos de potencial independientes. Al colocar este módulo en el centro de un bastidor, puede aislar la alimentación de un grupo específico de módulos (por ejemplo, aislando las entradas analógicas sensibles de las salidas digitales ruidosas).

• Integridad del cableado: Asegúrese de que los cables de alimentación de entrada tengan la sección adecuada para la capacidad de 10 A. Utilice punteras de alta calidad para garantizar una conexión estanca al gas en el bloque de terminales y evitar el calentamiento resistivo en el punto de entrada de alimentación.

• Consideraciones térmicas: Aunque el módulo es muy eficiente, varios módulos de alimentación en un mismo bastidor pueden generar un calor considerable. Mantenga la orientación vertical estándar para permitir la convección natural a través de las rejillas de ventilación de la carcasa X20.

Ventajas de ingeniería

El X20PS2100 está diseñado para soportar las exigencias de la industria pesada. Su amplio margen de tolerancia de la tensión de entrada lo convierte en una opción ideal para aplicaciones de automatización móvil y marítimas, donde los alternadores accionados por motores pueden provocar variaciones de tensión. El peso de envío de 5.0 kg (que refleja el robusto embalaje protector necesario para los componentes electrónicos de alimentación sensibles) garantiza que el módulo llegue en condiciones calibradas de fábrica. La integración nativa con B&R Automation Studio permite supervisar el estado del módulo mediante software y activar alertas de mantenimiento preventivo antes de que una falla de alimentación afecte a toda la línea de producción.
