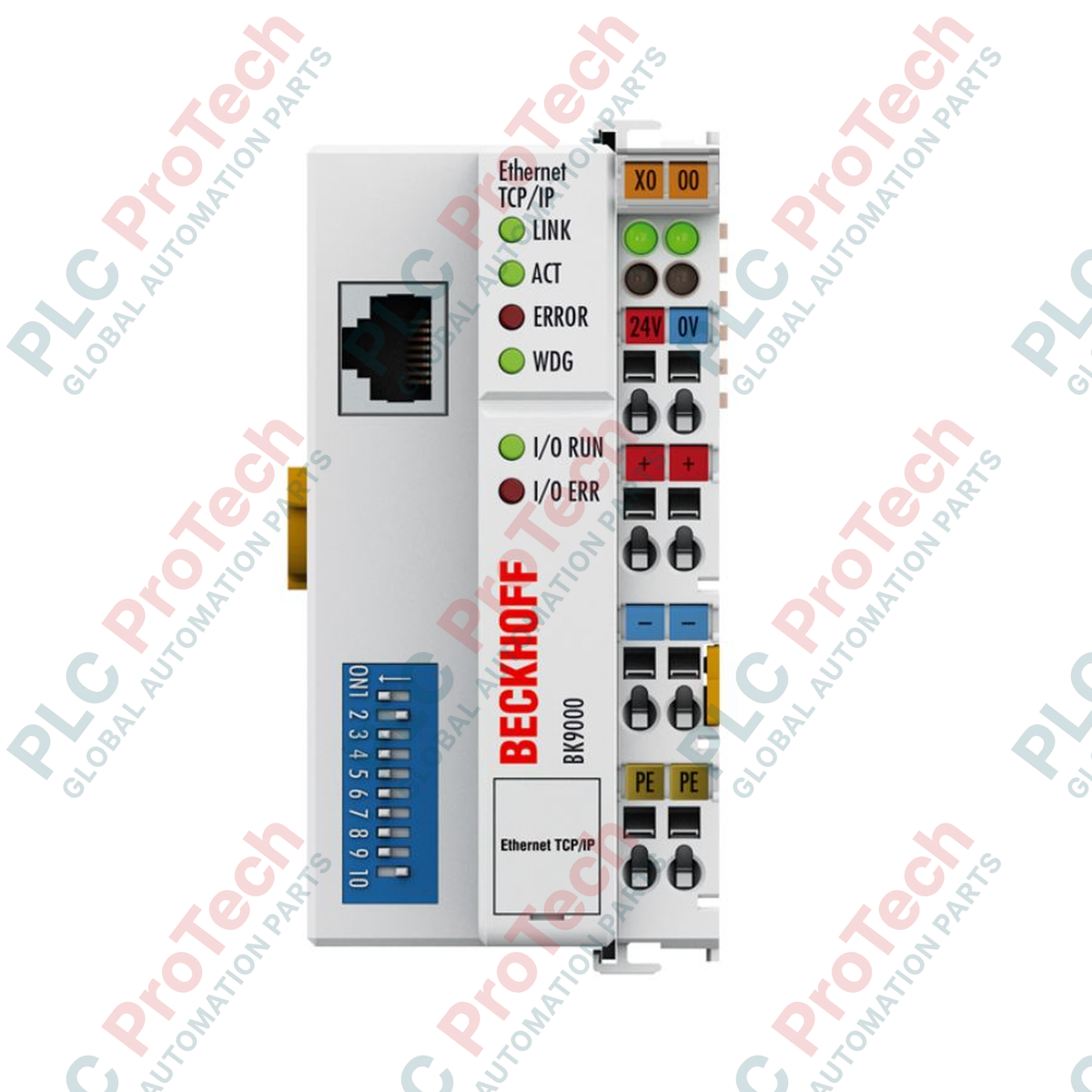

Acoplador de bus Ethernet TCP/IP BECKHOFF BK9000

Descripción

El BECKHOFF BK9000 es un acoplador de bus Ethernet TCP/IP diseñado para conectar terminales de bus físicos de Beckhoff (sistema K-bus) a redes Ethernet industriales. Al funcionar como dispositivo de E/S, el acoplador gestiona la comunicación entre el controlador maestro y los terminales periféricos digitales o analógicos modulares, convirtiendo las señales del bus de campo en la representación interna del K-bus, independiente de los terminales.

Este acoplador admite el reconocimiento automático de velocidades de transmisión de 10/100 Mbit/s, lo que facilita su integración en topologías de red existentes. La configuración y parametrización del sistema se gestionan mediante el software de configuración Beckhoff KS2000, que puede conectarse a través del puerto Ethernet o de la interfaz serie integrada. La unidad cuenta con una fuente de alimentación integrada diseñada para alimentar tanto la electrónica del acoplador como los terminales K-bus conectados.

Diseñado para el montaje compacto en armarios de control, el BECKHOFF BK9000 permite la conexión directa de hasta 64 terminales de bus y puede ampliarse mediante terminales de extensión K-bus. Cuenta con hardware de red RJ45 estándar, montaje mecánico en carril y LED de estado para el diagnóstico de la red, el estado de la alimentación y la integridad del bus de terminales.

Características

• Interfaz física Ethernet TCP/IP con conexión RJ45 estándar.
• Admite los protocolos TwinCAT ADS, Modbus TCP y Ethernet en tiempo real de Beckhoff.
• Detección automática de la velocidad de transmisión para transmisiones de 10 Mbit/s y 100 Mbit/s.
• Conexión directa de hasta 64 terminales de bus, ampliable hasta 255 terminales.
• Fuente de alimentación interna que genera hasta 1750 mA de corriente para K-bus.
• Configuración y diagnóstico compatibles mediante la interfaz del software KS2000.

Aplicaciones

• Topologías de redes Ethernet industriales descentralizadas.
• Adquisición modular de señales de E/S digitales y analógicas en la automatización industrial.
• Sistemas de supervisión y control de máquinas basados en Modbus TCP.
• Instalaciones en armarios de control que requieren distribución de potencial aislada.

Especificaciones técnicas

Conexiones / Interfaces

Directrices de instalación

1. Compruebe que la fuente de alimentación de entrada coincida con la especificación nominal de 24 V CC del BECKHOFF BK9000.
2. Asegúrese de que el sistema esté completamente desenergizado antes de montar, cablear o configurar las conexiones de los terminales.
3. Monte el acoplador verticalmente sobre un carril DIN estándar de 35 mm (EN 60715), dentro de una envolvente limpia y seca con clasificación IP20.
4. Deslice los terminales de bus adyacentes sobre el carril y alinéelos con el acoplador, asegurándose de que los mecanismos de bloqueo del K-bus encajen.
5. Conecte el cable de red al puerto RJ45 utilizando un cableado de categoría 5 adecuado para el funcionamiento a 100 Mbit/s.
6. Conecte la fuente de alimentación de 24 V CC a los terminales designados, comprobando la polaridad y la puesta a tierra funcional.
7. Energice el sistema y compruebe el estado de la unidad mediante los LED de diagnóstico antes de poner en servicio la interfaz de bus de campo.

Recomendaciones para el reemplazo

Al reemplazar un acoplador BECKHOFF BK9000, documente la disposición existente de los terminales y anote los parámetros exactos de configuración, los ajustes de la dirección IP o las máscaras de subred almacenados en el sistema. Asegúrese de que todas las fuentes de alimentación estén aisladas antes de deslizar los terminales para separarlos del acoplador antiguo. Configure las mismas opciones de hardware, direcciones de nodo o parámetros definidos por software en la unidad de reemplazo antes de energizar el conjunto K-bus.

Conformidad y certificaciones

• CE, UL, DNV GL
• ATEX: II 3 G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
