Descripción

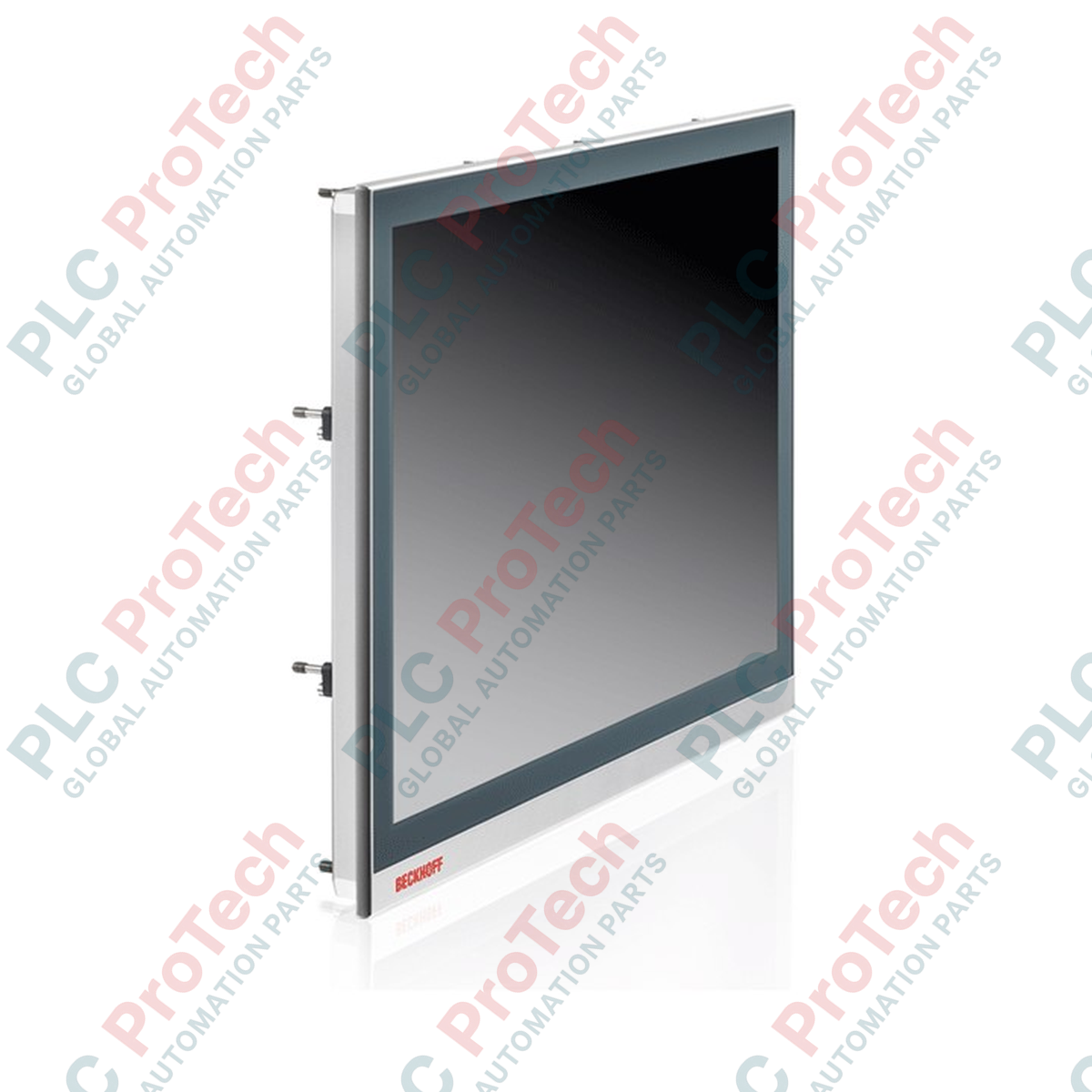

Al integrar interfaces de operador fluidas con transmisión de señales a larga distancia, el Beckhoff C9900-F948 ofrece una opción de conectividad de alto rendimiento para paneles de control multitáctiles industriales. Este módulo de interfaz utiliza la conversión de capa física DVI/USB Extended (DVI-E/USB-E 2.0) para extender las señales de vídeo digital y periféricos hasta 50 metros desde el PC industrial sin degradación de la señal. Gracias a la infraestructura de cableado de cobre de alta calidad, permite montar pantallas de alta resolución de forma remota directamente en la máquina, mientras el PC permanece protegido en un armario de control centralizado, lo que garantiza un funcionamiento industrial fiable en entornos con ruido electromagnético.
Características principales
-
Alcance extendido de la señal: Admite conexiones a una distancia de hasta 50 metros entre el panel de control y el PC industrial.
-
Compatibilidad de vídeo estándar: Entrada DVI-E integrada compatible con interfaces de salida DVI estándar de PC.
-
Transmisión USB de alta velocidad: La capa de protocolo USB-E 2.0 transmite datos a velocidades de hasta 480 Mbit/s.
-
E/S local integral: Se conecta directamente a pantallas táctiles multidedo y puertos USB locales integrados.
-
Protección industrial: Grados de protección contra la entrada de elementos IP65 en la parte frontal e IP20 en la parte posterior cuando se monta correctamente en el panel.
Aplicaciones industriales
- Líneas de montaje automotriz y celdas de trabajo robóticas que requieren interfaces HMI remotas.
- Maquinaria para alimentos, bebidas y embalaje que requiere montaje en panel frontal compatible con lavado a presión.
- Salas de control centralizadas en planta con unidades de procesamiento aisladas.
- Instalaciones de procesamiento de petróleo, gas y productos químicos que utilizan separación física del entorno.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Beckhoff Automation |
| Número de modelo |
C9900-F948 |
| Tipo de dispositivo |
Panel de control integrado multitáctil con interfaz DVI/USB Extended |
| Distancia máxima del cable |
50 metros (DVI-E y USB-E 2.0) |
| Interfaces de entrada |
1 x DVI-E, 1 x RJ45 (USB-E 2.0), 1 x USB 3.0 (conexión al PC de hasta 5 m) |
| Interfaces de salida local |
2 x USB 3.0 (limitado a velocidades USB 2.0 a distancias superiores a 3 m) |
| Tensión de alimentación de funcionamiento |
24 V CC |
| Temperatura de funcionamiento |
De 0 a 55 °C |
| Grado de protección |
IP65 en la parte frontal, IP20 en la parte posterior |
| Peso de envío (calculado) |
3,0 kg |
| Dimensiones del paquete (calculadas) |
280 x 210 x 95 mm |
Conexiones e interfaces
| Conector / puerto |
Asignación funcional |
| Puerto de entrada DVI |
Conexión de entrada de vídeo digital desde el módulo transmisor del PC industrial |
| Puerto RJ45 (USB-E 2.0) |
Recibe señales de extensión USB de alta velocidad desde el PC industrial a través de un cable Cat.6A/Cat.7 |
| USB 3.0 Type-A local |
Conexión local directa a periféricos (p. ej., teclado, unidades flash, ratón) |
| Terminal de entrada de alimentación |
Bloque de terminales extraíble de 24 V DC para la alimentación de la lógica del sistema |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
La interfaz DVI-E/USB-E del C9900-F948 es una extensión de la capa física analógica por cobre. Asegúrese de que el PC industrial anfitrión esté equipado con una tarjeta transmisora compatible, como la CU8801 o la C9900-U209, para transmitir correctamente las señales. Tenga en cuenta que esta arquitectura se basa en señales físicas y no es compatible con las modernas interfaces CP-Link 4 de un solo cable, que digitalizan y multiplexan las señales mediante capas de protocolo PCIe.
Errores de aplicación y notas de ingeniería
Al instalar el C9900-F948 a una distancia igual o cercana a su límite máximo de 50 metros, se deben evitar los cables de conexión estándar. Es necesario utilizar cables STP (par trenzado blindado) Cat.6A o Cat.7 de alta calidad y doble blindaje. Las elevadas fuerzas electromotrices generadas por variadores de frecuencia (VFD) cercanos pueden alterar la temporización del protocolo de enlace USB y provocar interrupciones de la interfaz táctil o pérdidas temporales de la sincronización de la pantalla.
Consejos de puesta en servicio y cableado
Para garantizar un funcionamiento estable, el perno de puesta a tierra funcional de la carcasa del panel de visualización debe conectarse a la placa de tierra del panel de control principal mediante una pletina de cobre de baja impedancia. Asegúrese de que el blindaje metálico RJ45 esté correctamente engarzado a la carcasa de tierra en ambos extremos del cable Cat.6A/Cat.7 para establecer un apantallamiento continuo contra el ruido eléctrico de alta frecuencia.
Directrices de instalación
ADVERTENCIA CRÍTICA: Asegúrese de que todas las fuentes de alimentación de 24 V DC que alimentan el panel de control y el PC industrial anfitrión estén completamente desconectadas antes de conectar o desconectar cables de datos de alta frecuencia. Conectar o desconectar en caliente los cables DVI-E o RJ45 bajo tensión puede provocar descargas electrostáticas y dañar los conjuntos de chips de los transceptores.
1
Monte el panel de control en el recorte designado del armario y fije la carcasa con las palancas de sujeción extraíbles integradas para lograr la presión de sellado IP65 en la parte frontal.
2
Conecte firmemente el cable de puesta a tierra funcional al perno de conexión a tierra de la carcasa trasera.
3
Pase el cable STP RJ45 y el cable de vídeo DVI-E por bandejas portacables específicas con protección contra el ruido, manteniéndolos aislados de los conductores de alimentación.
4
Conecte el bloque de terminales de alimentación, compruebe la tensión y la polaridad de 24 V DC y encienda primero el PC anfitrión y después la consola de visualización.
