Fabricante: BECKHOFF
Número de producto: CX1100-0920
País de origen:Alemania
Tipo de producto: Módulos UPS
Pago: Transferencia bancaria, Western Union
Peso: 500g
Dimensiones: 95 mm x 100 mm x 91 mm
Puerto de envío: Xiamen
Garantía: 12 meses

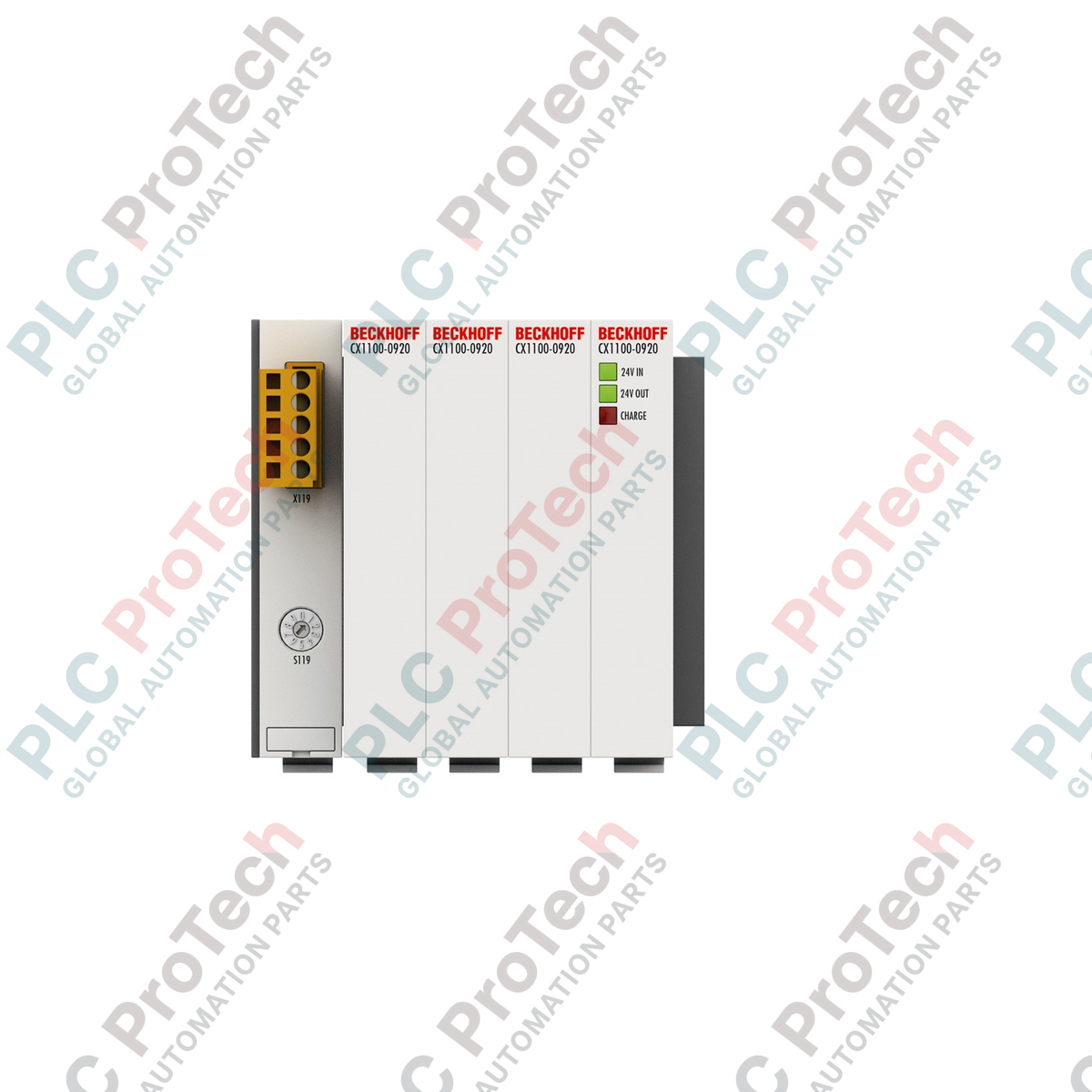

El Beckhoff CX1100-0920 proporciona alimentación de respaldo a corto plazo para apagados ordenados del sistema y es un módulo UPS capacitivo integrado diseñado para la integración directa en el bus del sistema con Embedded PCs de la serie CX. Al funcionar mediante una interfaz de sistema ISA PC/104 de 16 bits, este módulo de hardware evita la pérdida de datos críticos durante fallos repentinos de la red eléctrica al suministrar energía almacenada directamente a la CPU anfitriona. Gracias al uso de ultracondensadores duraderos en lugar de una batería electroquímica, la unidad ofrece un funcionamiento sin mantenimiento y una alta tolerancia térmica en entornos industriales exigentes.
| Parámetro | Valor / especificación |
|---|---|
| Fabricante | Beckhoff Automation |
| Número de modelo | CX1100-0920 |
| Tensión de alimentación de entrada | 24 V CC (-15 % / +20 %) |
| Medio de almacenamiento de energía | Capacitiva (ultracondensadores) |
| Capacidad energética | 40 As (amperios-segundo) |
| Corriente máxima de salida | 1,1 A a 24 V CC |
| Corriente máxima de carga | 4,0 A |
| Pérdida máxima de potencia | 2 W |
| Estándar de interfaz | ISA de 16 bits (estándar PC/104) |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | 0 a +55 °C |
| Temperatura de almacenamiento | -25 a +85 °C |
| Rango de humedad relativa | 95 % máximo, sin condensación |
| Normas y homologaciones | CE, EN 61000-6-2 (inmunidad), EN 61000-6-4 (emisión) |
| Resistencia a vibraciones y golpes | Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Dimensiones (W x Al x P) | 95 mm x 100 mm x 91 mm |
| Peso neto de la unidad | 617 g |
| Peso de envío (calculado) | 2,0 kg |
La CX1100-0920 está diseñada específicamente para integrarse en las configuraciones de hardware de los PC Embedded CX1010, CX1020 y CX1030 de Beckhoff. No es compatible con las arquitecturas más recientes de la serie multinúcleo CX2000, que utilizan disposiciones de bus y mecanismos de acoplamiento de la fuente de alimentación diferentes. Verifique siempre que los pines del conector de la CPU existente coincidan con el espaciado físico del bus PC/104 de 16 bits antes de bloquear entre sí los módulos apilados.
Las unidades de almacenamiento capacitivo, como la CX1100-0920, presentan una curva de descarga de tensión lineal en comparación con las baterías químicas. Con una capacidad de 40 As, el tiempo real de respaldo de retención depende en gran medida de la carga. Con una carga máxima del sistema de 1,1 A, la alimentación se mantiene durante aproximadamente 36 segundos. Los sistemas deben configurarse en la interfaz de software TwinCAT para activar inmediatamente el ciclo persistente de escritura en disco al detectar un fallo de la red eléctrica. Durante un corte, el funcionamiento de periféricos externos alimentados directamente por el bus y no por la CPU desde la misma línea de 24 V CC puede agotar rápidamente las reservas capacitivas antes de que finalicen las secuencias de escritura.
Durante la puesta en servicio inicial, el módulo requiere hasta 4,0 A de corriente de carga para energizar las celdas internas del ultracondensador desde un estado descargado. Asegúrese de que la fuente de alimentación primaria del sistema esté dimensionada con suficiente margen para gestionar esta corriente de irrupción transitoria junto con los perfiles de carga operativa habituales. Compruebe que los diagnósticos LED integrados muestren una luz fija de «Carga», lo que indica que la carga de las celdas capacitivas se ha completado, antes de activar las escrituras persistentes de archivos en la lógica de control.
Inspeccione los conectores de interfaz PC/104 situados en el lateral del PC Embedded CX y del módulo. Deslice cuidadosamente el módulo sobre el carril de montaje del sistema, guiando los pines macho en línea recta hacia las tomas hembra correspondientes.
Accione el pestillo de retención mecánica del carril situado en la parte inferior de la carcasa del módulo para evitar desplazamientos o pérdidas de contacto debido a las vibraciones del sistema.
Conecte el cableado de alimentación a los terminales de 24 V CC utilizando cables apantallados de alta calidad. Asegúrese de que la conexión al carril DIN esté correctamente unida a la tierra funcional (FE) para rechazar el ruido transitorio.
