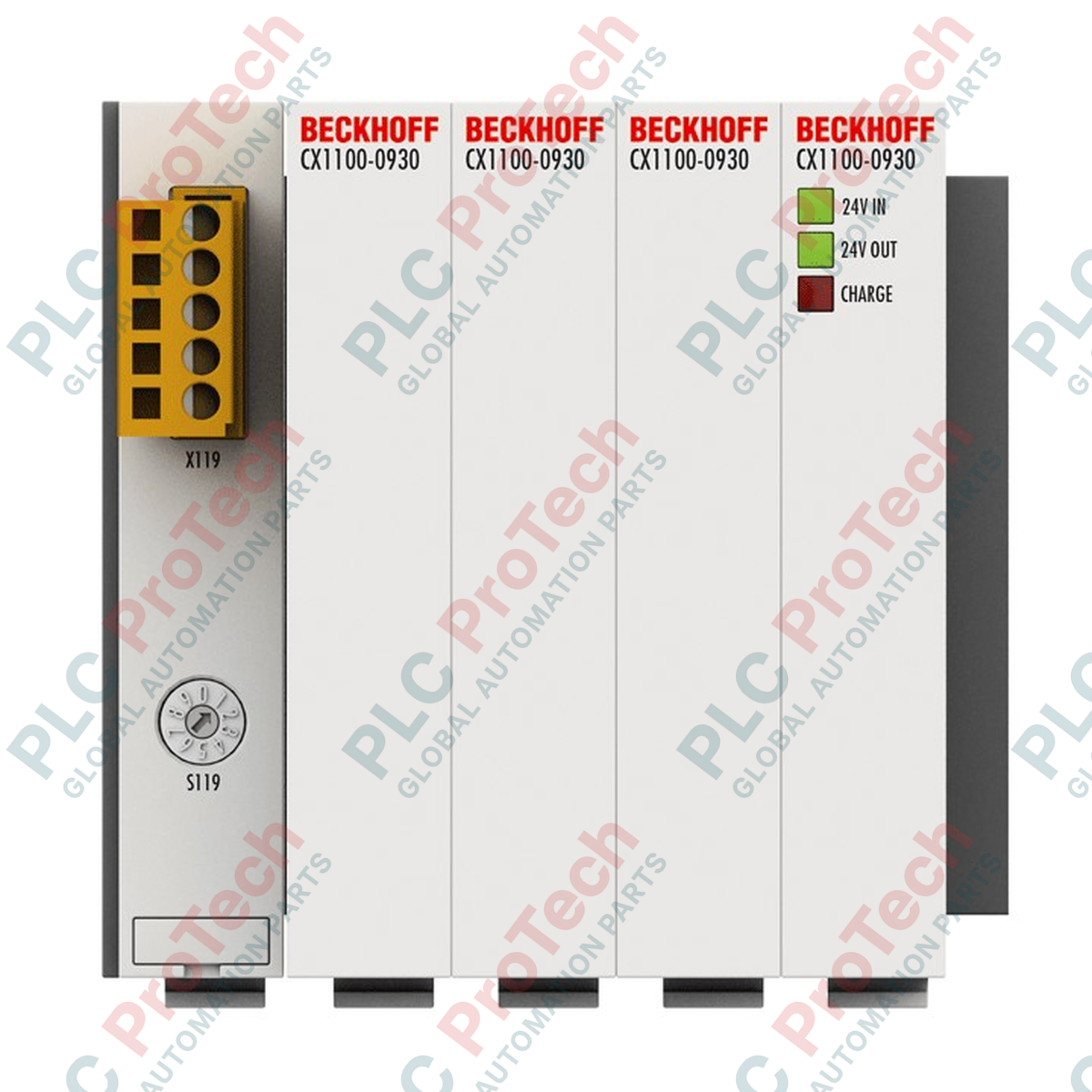

Integrado directamente en la arquitectura modular de bus PC/104, el Beckhoff CX1100-0930 proporciona capacidades altamente fiables de alimentación ininterrumpida basadas en tecnología capacitiva para PC industriales integrados de la serie CX. Este módulo está diseñado para compensar fluctuaciones de tensión de corta duración y proteger los datos operativos volátiles iniciando una secuencia de apagado controlado durante fallos de la alimentación principal. Al emplear tecnología de almacenamiento capacitivo, ofrece una alternativa sin mantenimiento a los sistemas tradicionales respaldados por baterías y funciona eficazmente sin riesgo de degradación ni fugas químicas en entornos térmicos exigentes.
| Parámetro | Especificación |
|---|---|
| Fabricante | Beckhoff |
| Número de modelo / artículo | CX1100-0930 |
| Tensión de entrada | 24 V CC (-15 % / +20 %) |
| Tecnología de almacenamiento | Capacitiva |
| Capacidad | 40 As (amperios-segundo) |
| Corriente de salida máx. | 2.0 A (a 24 V CC) |
| Corriente de carga | Máx. 4.0 A |
| Tiempo de retención | Ajustable, dependiente de la carga |
| Interfaz de bus de la CPU | ISA de 16 bits (estándar PC/104) |
| Pérdida de potencia máx. | 2.0 W |
| Indicadores de diagnóstico | LED para la entrada de 24 V CC, la salida de 24 V CC y la carga |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | 0 a 55 °C |
| Temperatura de almacenamiento | -25 a 85 °C |
| Humedad relativa | 95 %, sin condensación |
| Resistencia a vibraciones / golpes | Conforme con EN 60068-2-6 / EN 60068-2-27 |
| Inmunidad / emisiones EMC | Conforme con EN 61000-6-2 / EN 61000-6-4 |
| Dimensiones (W x Al x P) | 95 mm x 100 mm x 91 mm |
| Peso neto | 650 g |
| Peso de envío (calculado) | 2.0 kg |
El CX1100-0930 está destinado mecánica y eléctricamente a los sistemas PC embebidos CX1000 y CX1020 antiguos. Si sustituye un módulo anterior o una variante con respaldo mediante batería (como la serie CX1100-0900), confirme que la imagen del sistema operativo contiene la configuración de registro necesaria para interactuar con la asignación de direcciones del bus ISA de 16 bits. Este módulo no se conectará directamente con los sistemas CX2000 más recientes que utilizan interfaces de sistema basadas en PCI Express.
Dado que este módulo utiliza almacenamiento capacitivo, la capacidad energética total de 40 Ah depende en gran medida del consumo total de corriente activa del conjunto de CPU. Las cargas de procesamiento elevadas o un gran número de terminales de E/S conectados durante una transición por fallo de alimentación reducirán drásticamente el tiempo de retención. Los integradores del sistema deben diseñar rutinas eficientes y no bloqueantes de volcado de datos en TwinCAT para escribir los datos persistentes (NOVRAM) en el medio de arranque inmediatamente después de detectar una señal de fallo de red eléctrica.
Durante la puesta en servicio inicial, compruebe que la fuente de alimentación de 24 V CC esté dimensionada para soportar la corriente de carga máxima de 4,0 A. Si la fuente principal presenta una caída de tensión por debajo de 20,4 V CC (el límite inferior de la tolerancia del -15 %) durante la fase de carga del módulo, el sistema puede iniciar una secuencia involuntaria de apagado por baja tensión. Compruebe que el LED «Charge» cambie de parpadeante (carga activa) a verde fijo (carga completa) dentro del tiempo previsto de arranque.
Aísle y bloquee toda la alimentación del sistema de 24 V CC antes de realizar el montaje o desmontaje. Las unidades capacitivas conservan una carga eléctrica incluso después de desconectar la alimentación principal. Espere al menos tres minutos para que se disipe la energía interna antes de manipular los conectores físicos del bus o desmontar el bloque PC/104.
Alinee la interfaz CX1100-0930 con el módulo adyacente de la serie CX, asegurándose de que los conectores de pines macho y hembra ISA de 16 bits (PC/104) coincidan con precisión y sin desplazamiento.
Deslice el módulo sobre el carril DIN estándar hasta que el pestillo de bloqueo encaje firmemente y asegure el conjunto de módulos mediante el mecanismo lateral de bloqueo mecánico.
Conecte los cables de alimentación principal de 24 V CC a los bornes, verificando la polaridad, y asegúrese de que haya una conexión de baja impedancia al borne central de tierra funcional.
Active la fuente de alimentación y compruebe que los LED «Input» y «Charge» se enciendan, lo que indica que hay una entrada de tensión activa y que el almacenamiento de energía capacitiva está en curso.
