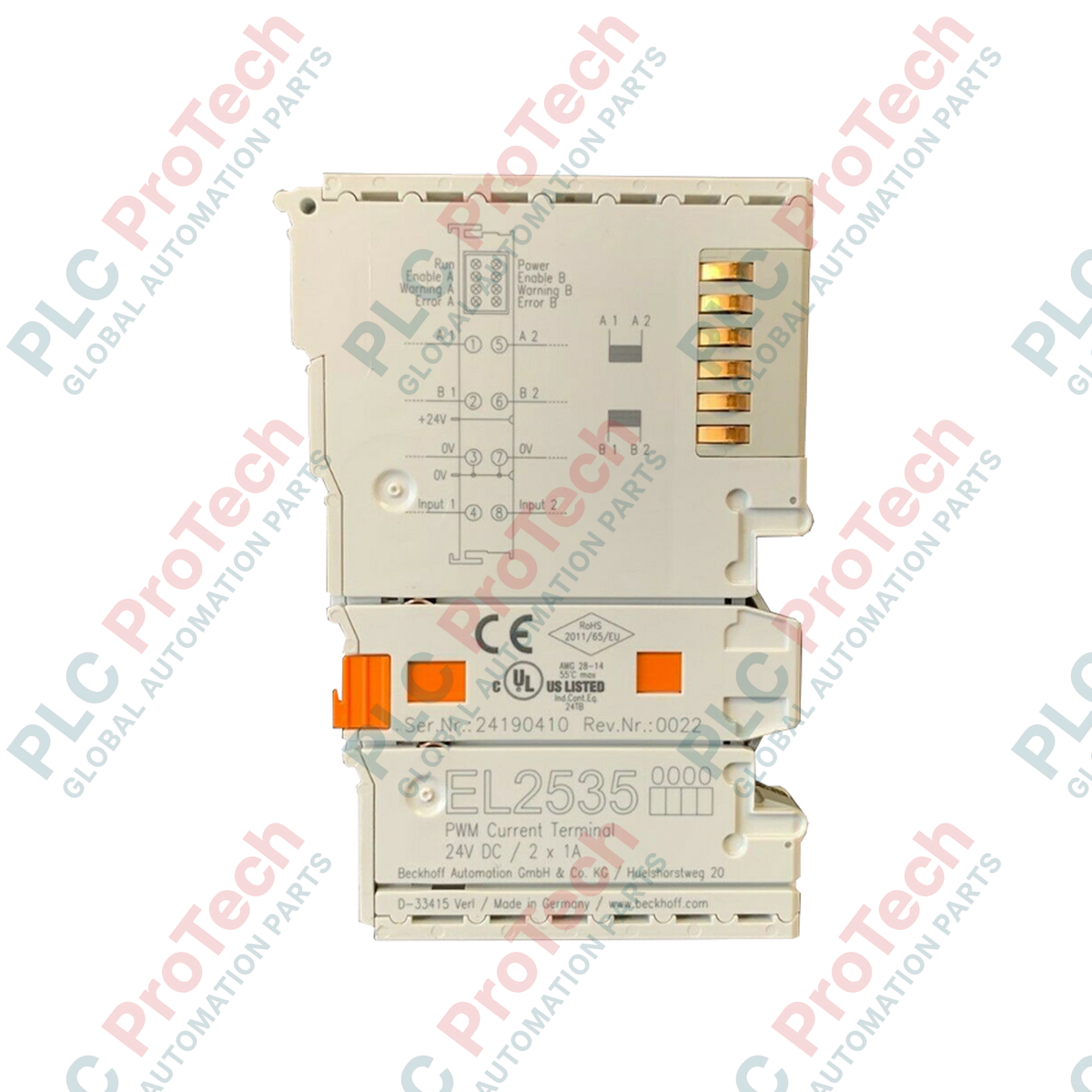

Terminal EtherCAT Beckhoff EL2535-0002, terminal de corriente por ancho de pulso de 2 canales

SKU EL2535-0002

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: BECKHOFF

  • Número de producto: EL2535-0002

  • País de origen:Alemania

  • Tipo de producto: Módulos de E/S EtherCAT

  • Pago: Transferencia bancaria, Western Union

  • Peso: 50g

  • Dimensiones: 120 mm x 80 mm x 25 mm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

Al ejecutar una regulación de corriente de alta precisión directamente en la arquitectura de E/S EtherCAT, el Beckhoff EL2535-0002 funciona como un terminal dedicado de corriente por ancho de pulso de 2 canales, diseñado para sistemas de 24 V CC. Gracias a su avanzada tecnología de salida push-pull, este terminal ajusta el valor de corriente de salida desde cero hasta el límite máximo de carga mediante la modulación por ancho de pulso de la tensión de alimentación, controlada por corriente. Diseñado para aplicaciones profesionales, el módulo cuenta con un sólido aislamiento galvánico entre el E-bus interno y el campo para proteger los componentes electrónicos de control de las perturbaciones del campo, mientras que los LED de diagnóstico integrados proporcionan información clara y en tiempo real sobre el estado local y la detección de fallos en el cableado.

Características

  • Arquitectura de dos canales compatible con salidas independientes de modulación por ancho de pulso controladas por corriente.
  • Etapa de salida push-pull optimizada para cargas inductivas y resistivas.
  • Aislamiento eléctrico completo entre el E-bus y el potencial de campo de hasta 500 V.
  • LED de diagnóstico integrados que indican el estado de la señal, fallos de carga y condiciones del cableado.
  • Circuitos de protección integrales que evitan daños por sobrecargas y cortocircuitos.

Aplicaciones

  • Control de válvulas proporcionales en maquinaria industrial hidráulica y neumática.
  • Modulación de velocidad y par para motores de CC fraccionarios de baja potencia.
  • Control de corriente de refrigeradores termoeléctricos (elementos Peltier) en cámaras de temperatura de precisión.
  • Fuente de alimentación modulada para resistencias calefactoras industriales y cargas de filamento.

Especificaciones técnicas

Parámetro Valor de especificación
Fabricante Beckhoff
Número de modelo EL2535-0002
Número de canales 2
Tensión nominal 24 V CC (-15 por ciento / +20 por ciento)
Tecnología de conexión Salida PWM, salidas push-pull
Frecuencia de reloj PWM 30 kHz (predeterminado)
Rango del ciclo de trabajo De 0 a 100 por ciento (controlado por corriente)
Resolución 10 bits (ciclo de trabajo PWM interno)
Consumo de corriente del E-bus 110 mA típicos
Aislamiento eléctrico 500 V (E-bus / potencial de campo)
Formato del valor de control Entero con signo de 16 bits
Peso 0,05 kg
Peso de envío (calculado) 0,15 kg
Dimensiones del paquete (calculadas) 120 mm x 80 mm x 25 mm

Conexiones e interfaces

Punto de contacto del terminal Asignación de señales Detalles funcionales
1 Salida 1 + Canal 1 de salida PWM positiva
5 Salida 1 - Canal 1 de salida PWM negativa
2 Salida 2 + Canal 2 de salida PWM positiva
6 Salida 2 - Canal 2 de salida PWM negativa
3 +24 V CC Alimentación de campo (potencial positivo)
7 0 V Alimentación de campo (potencial de tierra)
4 Pantalla Puesta a tierra funcional / pantalla electromagnética
8 Pantalla Puesta a tierra funcional / pantalla electromagnética

Observaciones empíricas de ingeniería

Modelos alternativos y compatibilidad

El EL2535-0002 debe configurarse mediante TwinCAT System Manager con la descripción XML del dispositivo (ESI) correcta para la revisión de hardware del módulo. Asegúrate de que el firmware del terminal cumpla los requisitos mínimos de la implementación de TwinCAT para utilizar sin problemas todas las funciones de asignación de registros de 16 bits.

Errores de aplicación y notas de ingeniería

Al conmutar cargas muy inductivas, como válvulas proporcionales grandes, los picos elevados de fuerza contraelectromotriz pueden activar los mecanismos internos de protección contra sobrecorriente o apagado térmico de las etapas push-pull. Para evitar disparos intempestivos, los ingenieros deben comprobar que no se supere la capacidad de disipación de energía del diodo de sujeción interno o instalar diodos de rueda libre de recuperación rápida externos directamente en los terminales de la carga si los ciclos de trabajo siguen siendo altos con los límites de corriente máximos.

Consejos para la puesta en marcha y el cableado

Debido a la frecuencia de conmutación predeterminada de 30 kHz de las salidas PWM, las líneas que llegan a la carga pueden actuar como transmisores activos de ruido. Se recomienda encarecidamente utilizar cables apantallados de par trenzado para ambos canales de salida. Conecta las pantallas de los cables directamente a los contactos 4 u 8 del terminal y asegúrate de mantener una conexión a tierra de baja impedancia en el carril DIN mediante una barra colectora de cobre o un terminal de puesta a tierra.

Directrices de instalación

ADVERTENCIA CRÍTICA: Antes de montar, insertar o retirar cualquier bloque de terminales del conjunto del segmento EtherCAT, desconecta completamente la alimentación tanto del bus de alimentación de campo de 24 V DC como de las fuentes de alimentación principales del E-bus. Si no se aíslan por completo todas las fuentes de alimentación, los contactos internos de comunicación del E-bus podrían sufrir daños ópticos o físicos permanentes.
1

Alinea el terminal con el carril DIN (TS35) y deslízalo firmemente hasta que el mecanismo de bloqueo encaje de forma segura.

2

Empuja los bloques de terminales adyacentes para asegurar que los contactos laterales del E-bus establezcan conexiones continuas y fiables de baja resistencia.

3

Con un destornillador plano estándar, inserta los conductores del cableado de campo en los puntos de conexión a presión según la configuración de pines indicada.

4

Verifica que el carril DIN esté correctamente conectado a tierra para lograr una compatibilidad electromagnética (EMC) óptima y una señal estable.

Preguntas frecuentes

¿Cuál es la función principal del Beckhoff EL2535-0002?

Funciona como un terminal de corriente por modulación por ancho de pulso (PWM) de 2 canales que controla corrientes de carga externas (como las de válvulas proporcionales) ajustando el ciclo de trabajo de una tensión de alimentación de 24 V CC mediante salidas push-pull.

¿Cuál es la frecuencia de reloj PWM predeterminada de este terminal?

El terminal tiene una frecuencia de reloj PWM predeterminada de 30 kHz, optimizada para un control estable de la corriente en cargas inductivas industriales estándar.

¿Está aislado el EL2535-0002 de la red del controlador principal?

Sí, cuenta con aislamiento galvánico de 500 V entre los circuitos internos de comunicación E-bus y el potencial de campo de 24 V CC.

¿Cómo se diagnostican localmente los fallos de cableado y las sobrecorrientes de carga?

El módulo cuenta con LED de diagnóstico integrados para cada uno de sus dos canales, que cambian de estado para indicar fallos de cableado, condiciones de sobrecarga o actividad de funcionamiento normal.
