Descripción

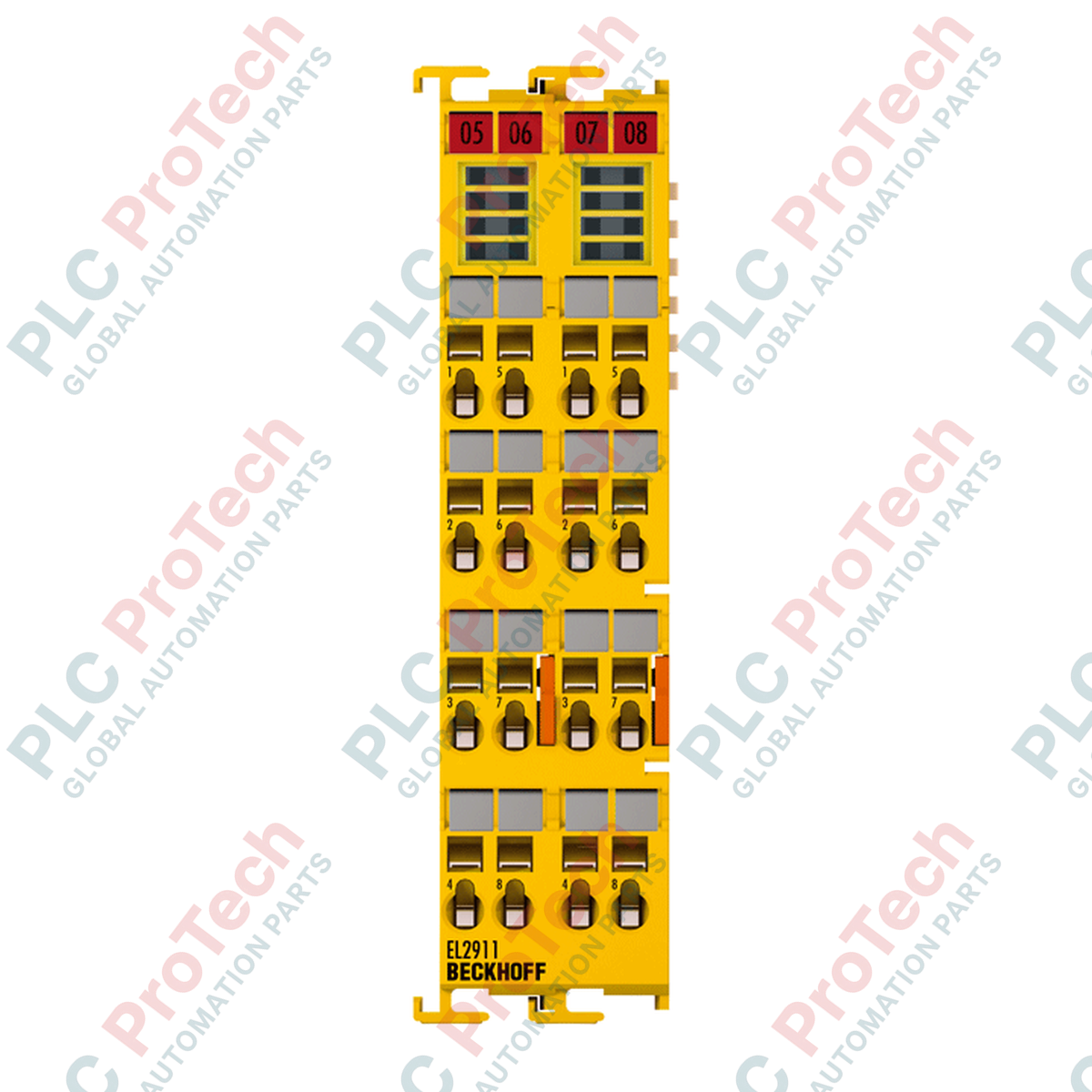

El BECKHOFF EL2911 es un terminal EtherCAT equipado con lógica TwinSAFE integrada, que funciona como unidad de enlace entre señales seguras de entrada y salida dentro de una red de automatización industrial. Este componente de E/S relacionado con la seguridad combina el procesamiento lógico seguro y las capacidades de conexión de señales directamente en el bus de terminales EtherCAT, lo que permite implementar funciones de seguridad de forma local y descentralizada en toda la topología de la máquina.

Diseñado para integrarse en segmentos de terminales Beckhoff estándar, el EL2911 se comunica mediante el protocolo Safety over EtherCAT (FSoE), lo que permite transmitir datos críticos para la seguridad junto con datos de proceso estándar a través del mismo cable Ethernet físico, sin necesidad de redes de cableado de seguridad independientes.

Características

• Lógica TwinSAFE integrada para aplicaciones de seguridad descentralizadas
• Compatibilidad con el protocolo de comunicación Safety over EtherCAT (FSoE)
• Combina la gestión segura de entradas y salidas en una carcasa de terminal compacta
• Conexión directa al bus E de EtherCAT para la comunicación del sistema
• Contactos de alimentación compatibles con cargas de corriente de hasta 10 A para el suministro del lado de campo
• Indicación de estado mediante LED de señal integrados

Aplicaciones

• Arquitecturas descentralizadas de seguridad de máquinas que requieren procesamiento lógico local
• Sistemas transportadores instrumentados para la seguridad y equipos de manipulación de materiales
• Maquinaria industrial que requiere el cumplimiento de Cat. 4, PL e y SIL 3
• Celdas de fabricación modulares que utilizan redes Safety over EtherCAT

Especificaciones técnicas

Directrices de instalación

1. Verifique el número de modelo exacto (EL2911) con la documentación de ingeniería del sistema antes de la instalación.
2. Asegúrese de que todas las fuentes de alimentación y de tensión de campo estén completamente desconectadas y bloqueadas antes de manipular el terminal.
3. Inspeccione la carcasa del terminal, los contactos y los mecanismos de bloqueo mecánico para detectar posibles daños de transporte.
4. Monte el terminal en el carril DIN de 35 mm encajándolo junto a los terminales EtherCAT existentes mediante la ranura doble y la conexión de codificación.
5. Conecte conductores rígidos, trenzados o con puntera a los puntos de conexión de accionamiento por resorte utilizando un destornillador adecuado y asegurándose de que la longitud pelada sea correcta (de 8 a 9 mm).
6. Confirme que los contactos de alimentación y los conectores del E-bus estén correctamente asentados entre los bloques de terminales adyacentes.
7. Restaure la alimentación únicamente después de verificar todo el cableado de seguridad, las conexiones de red y los parámetros de configuración de TwinSAFE dentro del entorno de ingeniería TwinCAT.
