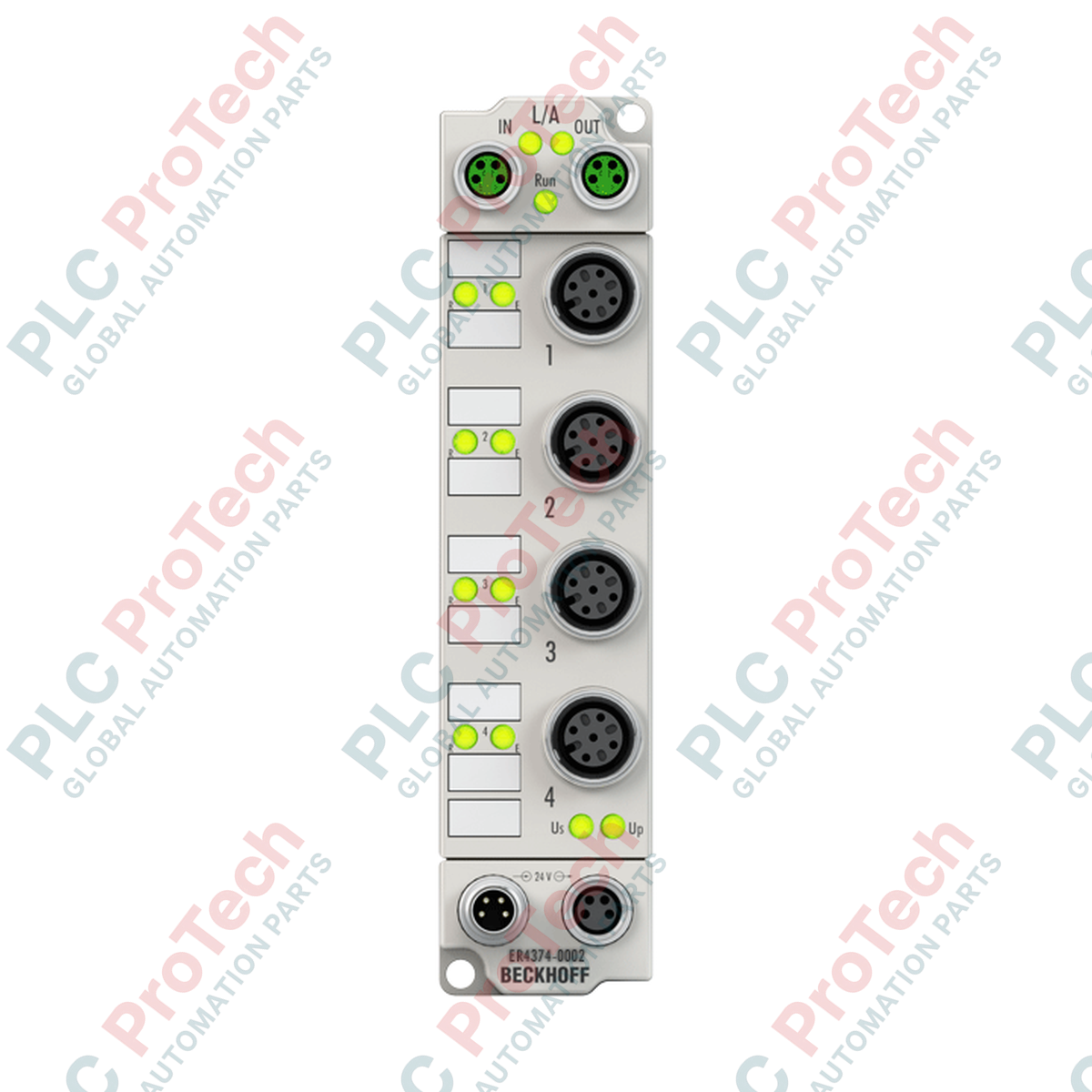

EtherCAT Box combinado BECKHOFF ER4374-0002

Descripción

El BECKHOFF ER4374-0002 es un EtherCAT Box diseñado para el montaje directo en campo fuera de los armarios de control. Este módulo combinado cuenta con dos entradas analógicas y dos salidas analógicas, parametrizables individualmente para señales de tensión o corriente. Esta flexibilidad permite integrar diversos sensores y actuadores analógicos directamente en la red EtherCAT en entornos industriales exigentes.

Fabricado con una carcasa resistente de fundición inyectada de zinc, el ER4374-0002 ofrece una excelente estabilidad estructural y una alta compatibilidad electromagnética (CEM). Proporciona protección IP67, lo que lo hace muy resistente al polvo, la humedad y los líquidos. Las conexiones del bus de campo, la alimentación eléctrica y las interfaces de señales se realizan mediante conectores circulares de calidad industrial, lo que garantiza un cableado seguro y estable.

La resolución integrada de 16 bits proporciona mediciones y salidas de señales de alta precisión. Como las entradas y salidas pueden configurarse de forma independiente, este módulo optimiza el espacio y reduce las variantes de hardware en las instalaciones de máquinas, lo que lo convierte en una interfaz versátil para tareas de automatización y control.

Características

• Módulo combinado con 2 entradas analógicas y 2 salidas analógicas en una sola carcasa
• Canales parametrizables individualmente para señales de tensión (-10 V a +10 V) o corriente (0/4 mA a 20 mA)
• Carcasa de fundición inyectada de zinc diseñada para la instalación directa en la máquina sin envolventes protectoras
• Procesamiento de señales de alta precisión con resolución de 16 bits
• Conexiones industriales estandarizadas con conectores M12 para interfaces de señales
• Dos conectores M8 para comunicación EtherCAT de alto rendimiento
• Alto grado de protección IP67 para entornos industriales exigentes

Aplicaciones

• Integración directa de sensores y actuadores analógicos en arquitecturas de máquinas descentralizadas
• Sistemas de medición de procesos y control de lazo cerrado en entornos exigentes
• Aplicaciones que requieren señales analógicas de entrada y salida combinadas en estaciones locales
• Fabricación de máquinas herramienta, automatización de ensamblaje y sistemas de manipulación de materiales

Especificaciones técnicas

General

Señal y E/S

Características eléctricas y de comunicación

Conexiones

Entorno

Conexiones / interfaces

Directrices de instalación

1. Verifique que el número de modelo ER4374-0002 coincida con las especificaciones de su sistema antes de la instalación.
2. Asegúrese de que todas las fuentes de alimentación estén completamente desenergizadas antes de montar o cablear el módulo para evitar descargas eléctricas o daños en el equipo.
3. Monte el módulo firmemente sobre una superficie plana de la máquina o un soporte de montaje utilizando los orificios de montaje designados.
4. Conecte los cables del bus de campo EtherCAT mediante conectores M8 apantallados, asegurando la asignación correcta de los puertos.
5. Conecte los sensores y actuadores analógicos a las tomas de señal M12 según los requisitos de los parámetros (tensión o corriente).
6. Establezca las conexiones de alimentación de 24 V CC mediante los conectores de alimentación M8, asegurando la correcta alineación del potencial y la polaridad.
7. Asegúrese de que todos los conectores sin utilizar estén sellados con tapas protectoras adecuadas para mantener el grado de protección IP67.
8. Realice una comprobación de puesta en servicio y diagnóstico mediante el software de configuración maestro (como TwinCAT) para verificar la configuración de los parámetros y la continuidad de las señales.

Conformidad y certificaciones

• CE
• UL
