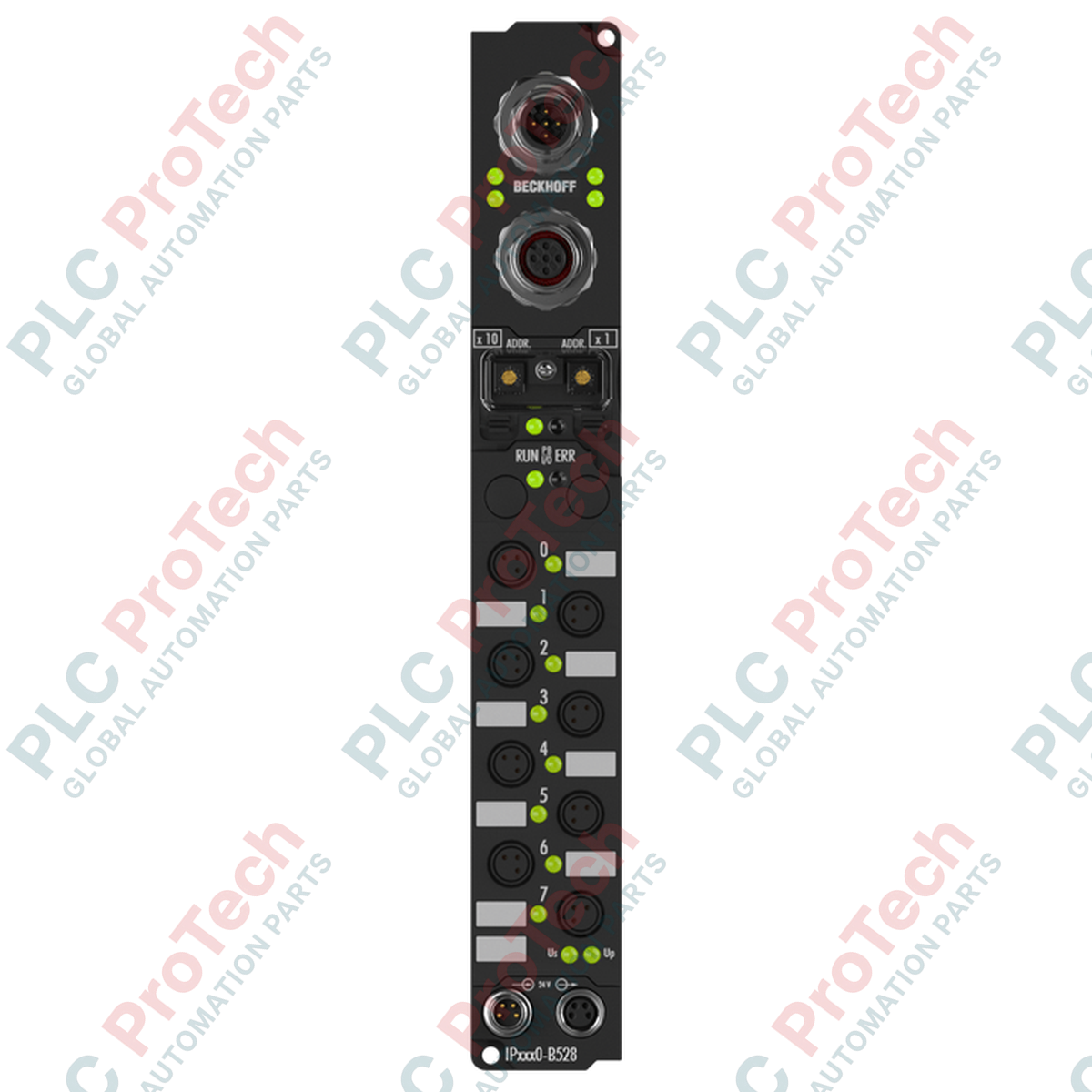

Diseñada para el control digital localizado en campo, la Beckhoff IP2000-B528 Fieldbus Box coordina señales distribuidas en zonas industriales exigentes sin necesidad de un armario eléctrico protector. Al funcionar directamente en una red DeviceNet, esta unidad de E/S remota para montaje en máquina proporciona 8 salidas digitales con una capacidad nominal de 24 V DC y 0,5 A por canal. El dispositivo incorpora una infraestructura de conector en T M12 integrado, lo que minimiza la necesidad de cableado externo, mientras que las conexiones de tipo encajable de 8 mm permiten una terminación física rápida en el lugar de instalación. La robusta carcasa de poliamida ofrece un sellado integral IP67 contra el agua y el polvo, lo que la hace especialmente fiable para arquitecturas de automatización descentralizadas en aplicaciones de fabricación, embalaje y manipulación de materiales.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Beckhoff |
| Número de modelo | IP2000-B528 |
| Interfaz de bus de campo | DeviceNet (1 conector M12, de 5 pines; 1 toma M12, de 5 pines) |
| Velocidades de transferencia de datos | 125 kbaudios, 250 kbaudios, 500 kbaudios (detección automática) |
| Número de salidas | 8 salidas digitales |
| Tipo de salida | Cargas óhmicas, inductivas y de lámparas |
| Tensión de salida nominal | 24 V DC (-15 % / +20 %) |
| Corriente de salida máx. | 0,5 A por canal (protegido individualmente contra cortocircuitos) |
| Entrada de alimentación | Tensión de control de 24 V DC (Us) mediante M8 de 4 pines |
| Aislamiento eléctrico | 500 V (tensión de control al bus de campo) |
| Grado de protección | IP65 / IP66 / IP67 (conforme a EN 60529) |
| Material de la carcasa | PA6 (poliamida) |
| Temperatura de funcionamiento | 0 a +55 °C |
| Temperatura de almacenamiento | -25 a +85 °C |
| Dimensiones (W x Al x P) | 30 mm x 210 mm x 26,5 mm |
| Peso de envío (calculado) | 2,0 kg |
| Puerto de conexión | Número de pin | Asignación de señales |
|---|---|---|
| Bus DeviceNet (M12) | Pin 1 | Blindaje |
| Pin 2 | V+ (Alimentación de red) | |
| Pin 3 | V- (Común de red) | |
| Pin 4 | CAN_H (Datos altos) | |
| Pin 5 | CAN_L (datos bajos) | |
| Alimentación eléctrica (entrada M8) | Pin 1 | Tensión de control Us (+24 V CC) |
| Pin 2 | Tensión de carga Up (+24 V CC) | |
| Pin 3 | Tensión de control Us (0 V) | |
| Pin 4 | Tensión de carga Up (0 V) |
El IP2000-B528 depende de archivos de hoja de datos electrónicos DeviceNet (archivos EDS) heredados específicos para realizar correctamente el mapeo en RSNetWorx o en suites de diseño de redes equivalentes. Asegúrese de que la herramienta de configuración esté actualizada con el perfil DeviceNet de Beckhoff correspondiente. Si se sustituye por otros subsistemas modulares, como el IP2000-B510 (CANopen), tenga en cuenta que, aunque las plantillas de montaje físicas coincidan, los protocolos de red internos requieren una reprogramación completa a nivel de maestro.
Aunque la disposición de conexión a presión de 8 mm reduce el volumen ocupado, asegúrese de que los cables de campo utilicen conectores hembra de tipo snap compatibles, con un anillo de sellado seguro, para mantener el grado de protección IP67. Los adaptadores roscados no se montan directamente en estos collares de conexión rápida. Además, las cargas inductivas, como las bobinas de solenoide, deben comprobarse siempre para verificar que cuentan con supresión interna de la fuerza contraelectromotriz, aunque los transistores de salida incorporen circuitos de protección térmica y contra cortocircuitos.
Aísle siempre Us (alimentación de control) y Up (alimentación de carga) al implementar sistemas que utilicen circuitos de seguridad integrados. La separación de estos contactos de alimentación en la entrada de distribución M8 permite desconectar físicamente la alimentación de los actuadores (Up) durante una parada de emergencia, manteniendo activa la comunicación DeviceNet y el seguimiento de la lógica interna en la línea de control (Us). La puesta a tierra debe establecerse mediante las orejetas de montaje metálicas del módulo, directamente al chasis de la máquina.
ADVERTENCIA DE SEGURIDAD CRÍTICA
Aísle todas las fuentes de alimentación auxiliar de 24 V CC y las líneas de alimentación del bus de red antes de montar o conectar el Fieldbus Box. Si no se desenergizan por completo las líneas de alimentación externas, pueden producirse cortocircuitos accidentales, daños en el hardware o el despliegue impredecible de los actuadores.
Fije el chasis del módulo a una superficie estructural plana y rígida utilizando dos elementos de fijación de tamaño M3 a través de los orificios de montaje integrados de 3,5 mm de diámetro. Asegure firmemente el chasis para establecer una vía robusta de protección contra EMI.
Configure la dirección física del nodo de la red DeviceNet (MAC ID) y la velocidad de transmisión operativa según la documentación, utilizando las herramientas de puesta en servicio (como KS2000 o un software equivalente) antes de la puesta en servicio final de la red.
Inserte las líneas troncales o derivadas de la red DeviceNet en las interfaces de bus con conectores y tomas M12. Asegúrese de apretar los conectores a mano para establecer un sellado resistente al agua con grado IP67.
Conecte las entradas de alimentación M8 (Us y Up), fijando ambos anillos de distribución eléctrica, y luego encaje a presión los conectores de señal de salida digital de 8 mm en los terminales de salida designados.
Envío express mundial
Devoluciones y garantía
Fabricante: BECKHOFF
Número de producto: IP2000-B528
País de origen:Alemania
Tipo de producto: Módulos de cajas Fieldbus
Pago: Transferencia bancaria, Western Union
Peso: 2000g
Dimensiones: 30 mm x 210 mm x 26,5 mm
Puerto de envío: Xiamen
Garantía: 12 meses
