Descripción

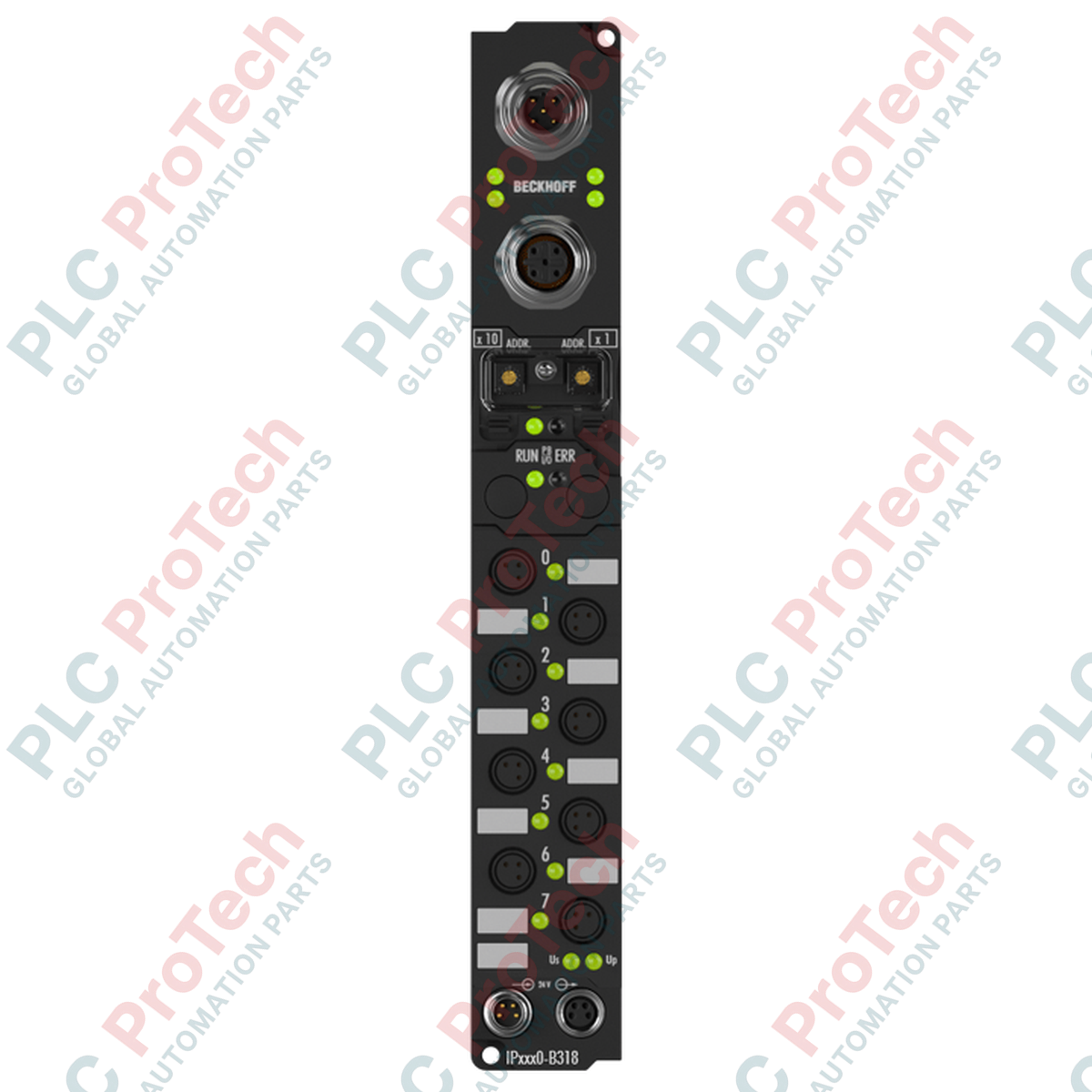

La adquisición descentralizada de señales en la planta se gestiona eficazmente mediante la Beckhoff IP2310-B310 Fieldbus Box. Este robusto módulo de E/S distribuido integra 4 entradas digitales y 4 salidas digitales directamente en una red PROFIBUS DP de alta velocidad, sin necesidad de una carcasa protectora IP20. Diseñado para el montaje directo en máquinas, el dispositivo procesa señales digitales rápidas con una constante de filtrado de 0,2 ms y ofrece una alta protección contra la humedad ambiental y las partículas. La Beckhoff IP2310-B310 permite a los ingenieros reducir al mínimo el espacio del armario de control y disminuir considerablemente la complejidad del cableado a nivel de campo mediante el montaje de las interfaces de control directamente en la estructura mecánica.
Características
-
Interfaz PROFIBUS DP: Acoplamiento de bus de campo de alto rendimiento con detección automática de la velocidad en baudios de hasta 12 Mbaudios.
-
Densidad de E/S optimizada: Configurada con 4 entradas digitales (24 V CC) y 4 salidas digitales (24 V CC, protegidas contra cortocircuitos a 0,5 A).
-
Integración directa en máquinas: La carcasa con clasificación IP67 protege los componentes internos contra chorros de agua, polvo y contaminación por partículas.
-
Conexiones M8 compactas: Conexión física directa para sensores y actuadores industriales que utilizan conectores circulares compactos M8 (diámetro de 8 mm).
-
Diagnóstico de estado: Indicadores LED específicos que muestran el estado del bus de campo, el estado de la alimentación y la actividad de cada canal.
Aplicaciones
- Líneas de montaje de automóviles y celdas de soldadura robotizadas que requieren lógica descentralizada en el extremo de la herramienta.
- Redes de transporte y manipulación de materiales con sensores de proximidad y solenoides neumáticos ampliamente distribuidos.
- Máquinas de procesamiento y envasado de alimentos expuestas a procedimientos frecuentes de lavado intensivo.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
BECKHOFF |
| Código del modelo |
IP2310-B310 |
| Sistema de bus de campo |
PROFIBUS DP |
| Entradas digitales |
4 x 24 V CC (filtro: 0,2 ms) |
| Salidas digitales |
4 x 24 V CC (0,5 A por canal, protegidas contra cortocircuitos) |
| Tensión de control |
24 V CC (-15 % / +20 %) |
| Corriente de alimentación de los sensores |
Máx. 0,5 A en total para todos los sensores |
| Método de conexión de E/S |
Conectores M8 (diámetro de 8 mm) con bloqueo de rosca o conexión rápida |
| Temperatura de funcionamiento |
0 °C a +55 °C |
| Temperatura de almacenamiento |
-25 °C a +85 °C |
| Clase de protección |
IP67 |
| País de origen |
Alemania |
| Peso de envío (calculado) |
2,0 kg |
Conexiones e interfaces
| Pin del conector M8 |
Función del puerto de entrada |
Función del puerto de salida |
| Pin 1 |
Alimentación de sensores de +24 V CC |
No conectado / reserva |
| Pin 3 |
GND (0 V) |
GND (0 V) |
| Pin 4 |
Señal de entrada (canales 1-4) |
Señal de salida (canales 1-4) |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
Al migrar sistemas heredados, tenga en cuenta que el IP2310-B310 utiliza el protocolo estándar PROFIBUS DP y depende de archivos GSD específicos (normalmente I2310B31.gsd) durante la configuración del hardware del PLC. Si sustituye este módulo por opciones más recientes basadas en EtherCAT, como el EP2318-0001, deberá realizar obligatoriamente cambios en la configuración del controlador maestro y en la infraestructura física de cableado.
Problemas de aplicación y notas de ingeniería
Aunque los canales de salida están protegidos contra cortocircuitos y tienen una capacidad nominal de 0,5 A cada uno, la corriente total combinada de las alimentaciones de sensores del módulo no debe superar los 0,5 A. El uso de varios sensores fotoeléctricos de alto consumo sin bloques de distribución externos adicionales activará los fusibles térmicos internos. Asegúrese de integrar externamente la supresión de cargas inductivas (por ejemplo, diodos de rueda libre) al accionar solenoides neumáticos de alta inductancia, para evitar la degradación prematura de los circuitos de salida de estado sólido.
Consejos de puesta en marcha y cableado
Para lograr una comunicación PROFIBUS robusta a velocidades superiores a 1,5 Mbaudios, asegúrese de que ambos extremos físicos del segmento PROFIBUS estén correctamente terminados con resistencias de terminación activas de 220 ohmios con elevación. Mantenga las líneas de sensores M8 estándar por debajo de 3 metros para evitar el acoplamiento inductivo y las interferencias de ruido de alta frecuencia procedentes de cables adyacentes de variadores de frecuencia (VFD).
Directrices de instalación
ADVERTENCIA DE SEGURIDAD CRÍTICA
Antes de comenzar el montaje físico, el cableado o el mantenimiento de la red PROFIBUS, aísle todas las fuentes de alimentación eléctrica. Desconecte los canales de alimentación de control (Us) y de carga periférica (Up). No desenergizar el sistema puede provocar la activación accidental de actuadores o graves interrupciones de comunicación debido a bucles de tierra transitorios.
1
Coloque el módulo plano contra una estructura limpia y resistente a las vibraciones del bastidor de la máquina. Apriete firmemente ambos tornillos de montaje (tamaño M4) aplicando un par adecuado de 1,2 Nm para garantizar la puesta a tierra mecánica.
2
Conecte el cableado de entrada PROFIBUS y de distribución de la alimentación local. Verifique que todas las tomas de conectores M12 y M8 sin utilizar estén selladas con tapas protectoras oficiales IP67 para impedir la entrada de humedad ambiental.
3
Ajuste los selectores giratorios de dirección de hardware situados en la parte frontal del módulo para que coincidan exactamente con la dirección de nodo asignada y configurada en la herramienta central de configuración de hardware del PLC.
