Descripción

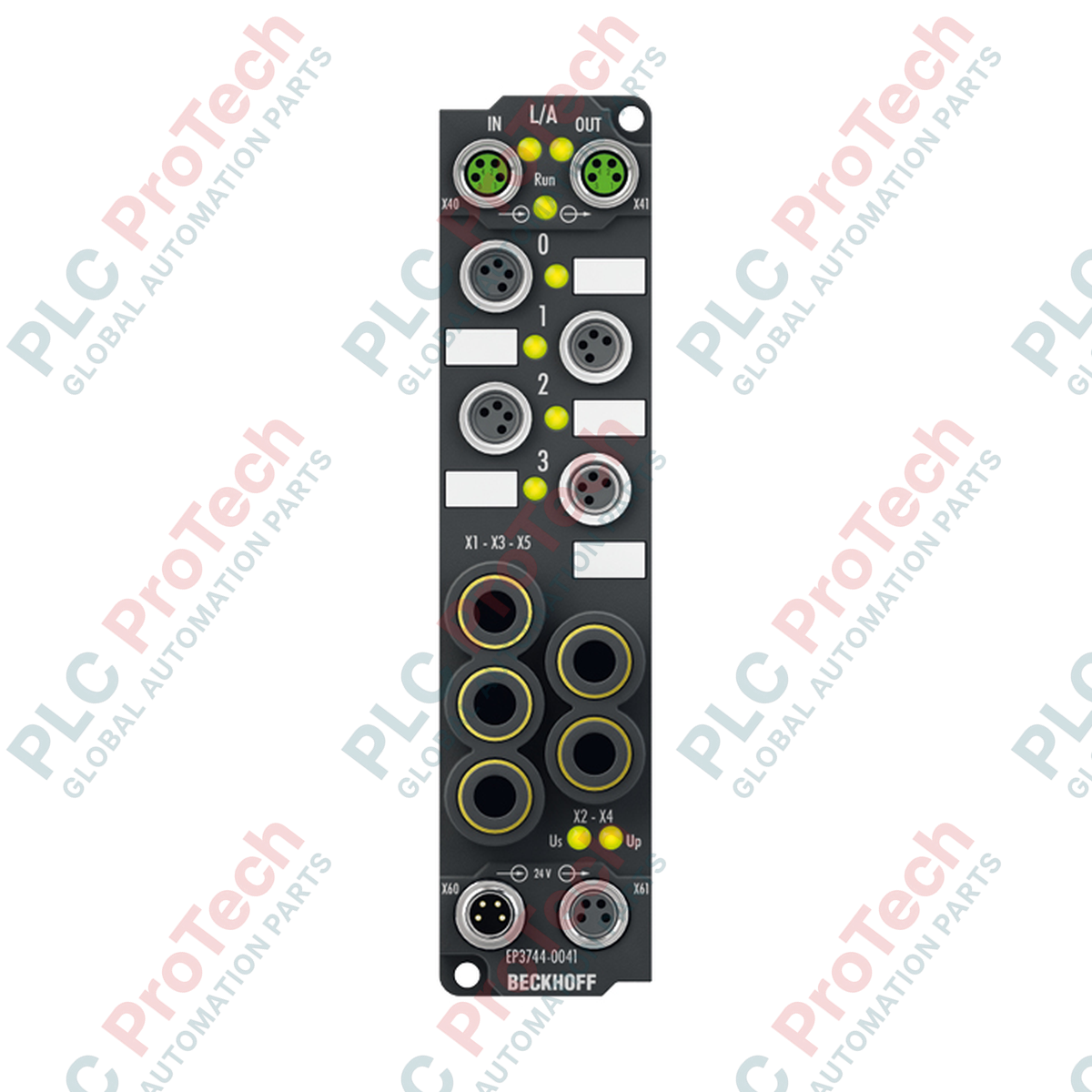

La adquisición directa de señales y la supervisión de la presión a nivel de máquina se centralizan de forma eficiente mediante el Beckhoff EP3744-0041 EtherCAT Box. Este módulo reforzado con clasificación IP67 combina la medición de presión relativa con canales locales de E/S digitales, lo que elimina la necesidad de armarios de control de protección en arquitecturas descentralizadas. Diseñado con cuatro entradas de presión relativa, seis entradas digitales y dos salidas digitales protegidas contra cortocircuitos, el dispositivo procesa diagnósticos neumáticos y señales de sensores y actuadores locales a través de una interfaz EtherCAT de alta velocidad. Su formato compacto y sus características de montaje directo lo convierten en un componente esencial para entornos industriales exigentes, donde el espacio, la velocidad y la resistencia ambiental son fundamentales.
Características
-
Carcasa reforzada con protección IP67: Diseñada para su instalación directa en la máquina, sin armarios, con protección contra el polvo y la humedad.
-
Medición de presión relativa de doble rango: Mide la presión del aire en rangos seleccionables de 0 a 1 bar (0 a 15 psi) y de -1 a 1 bar (-15 a 15 psi).
-
Conexiones neumáticas integradas: Racores de conexión rápida directos de 6 mm para líneas estándar de aire comprimido.
-
Relojes distribuidos de alta velocidad: Compatibilidad total con los relojes distribuidos EtherCAT para una sincronización ultraprecisa y una exactitud temporal de microsegundos.
-
Salidas protegidas contra cortocircuitos: 2 salidas digitales que admiten hasta 0,5 A por canal, con protección individual contra sobrecargas.
-
Cumplimiento de las normas industriales: Las entradas cumplen las especificaciones EN 61131-2 Tipo 1/3 para una transmisión fiable de señales lógicas industriales.
Aplicaciones
-
Supervisión de sistemas neumáticos: Registro de presión y diagnóstico en tiempo real en terminales de válvulas localizados.
-
Automatización de pinzas de vacío: Confirmación de la fuerza de succión y supervisión del estado en sistemas de envasado con operaciones de recogida y colocación.
-
Hubs de sensores en la máquina: Agregación descentralizada de sensores de proximidad y actuadores digitales locales.
-
Pruebas industriales exigentes: Pruebas de fugas por caída de presión y verificación en amplios rangos de temperatura.
Especificaciones técnicas
| Parámetro de especificación |
Valor / configuración |
| Fabricante |
Beckhoff |
| Número de modelo |
EP3744-0041 |
| Protocolo |
EtherCAT |
| Entradas analógicas |
4 entradas de presión relativa (racores de inserción rápida de 6 mm) |
| Entradas digitales |
6 entradas digitales (conexiones M8) |
| Salidas digitales |
2 salidas digitales (conexiones M8) |
| Rango de medición de presión |
0 a 1 bar (0 a 15 psi) o -1 a 1 bar (-15 a 15 psi) |
| Incertidumbre de medición |
3 % del valor de escala completa |
| Resolución de presión |
1 mbar por dígito |
| Tiempo de conversión |
3,5 ms nominales |
| Filtro de entrada digital |
10 us (EN 61131-2, tipo 1/3) |
| Corriente de salida máx. |
0,5 A por canal, protegido individualmente contra cortocircuitos |
| Consumo de corriente (US) |
120 mA |
| Conexión de entrada de alimentación |
1 toma M8 macho de 4 pines |
| Conexión de salida |
1 toma M8 hembra de 4 pines |
| Aislamiento eléctrico |
500 V (tensión de prueba) |
| Temperatura de funcionamiento |
-25 a +60 °C |
| Temperatura de almacenamiento |
-40 a +85 °C |
| Grado de protección |
IP65 / IP66 / IP67 (conforme a EN 60529) |
| Homologaciones |
CE, UL |
| Peso de envío |
2,0 kg |
Conexiones e interfaces
| Tipo de puerto |
Tipo de conector |
Asignación funcional |
| Entradas/salidas digitales |
M8, hembra de 4 pines |
Señales digitales locales (sensores/actuadores) |
| Puertos de presión |
Racores de inserción rápida de 6 mm |
Medición de presión neumática relativa (aire seco) |
| Entrada de alimentación |
M8, macho de 4 pines |
Tensión de control (US) y tensión periférica/de carga (UP) |
| Alimentación de salida |
M8, hembra de 4 pines |
Conexión en serie a los módulos EtherCAT Box adyacentes |
Datos empíricos de ingeniería
Modelos alternativos y compatibilidad
El EP3744-0041 integra la medición de presión multicanal y las E/S digitales en una sola carcasa, lo que ofrece una alternativa a instalar módulos de entradas analógicas EP3174 y bloques de entradas digitales EP1008 por separado. Requiere TwinCAT 2.11 o una versión posterior para su configuración completa. Asegúrese siempre de importar la descripción de dispositivo XML (ESI) correspondiente en el administrador de sistemas TwinCAT para habilitar el acceso a los parámetros CoE y cambiar los rangos de medición.
Errores de aplicación y notas de ingeniería
Los sensores de presión integrados están calibrados para aire seco y no corrosivo. El funcionamiento de las líneas neumáticas sin una filtración de alta calidad (prefiltro de al menos 5 micrómetros y separador de aceite) hará que la humedad o los residuos de aceite se depositen dentro de las membranas internas de silicona. Esto provoca desviaciones en las lecturas de presión y, en casos extremos, errores de offset permanentes o fallos del diafragma. Antes de la puesta en marcha, asegúrese de que las líneas neumáticas estén completamente libres de condensación.
Consejos de puesta en marcha y cableado
Para mantener la integridad de la red EtherCAT en aplicaciones con muchas vibraciones, utilice cables M8 apantallados y preensamblados de Beckhoff o de proveedores industriales equivalentes. La pestaña de conexión a tierra integrada del módulo debe estar conectada de forma segura a una estructura metálica limpia y sin pintar de la máquina. Una conexión a tierra deficiente provocará pérdidas de paquetes o errores CRC en los segmentos EtherCAT posteriores durante la conmutación de los solenoides de alta frecuencia.
Directrices de instalación
ADVERTENCIA CRÍTICA: Desconecte la alimentación de todos los componentes del sistema (incluidas la tensión de control US y la tensión de carga UP) y despresurice por completo las líneas de aire comprimido hasta 0 bar antes de iniciar cualquier trabajo de instalación, cableado o mantenimiento neumático. Conectar racores neumáticos con el sistema encendido o trabajar bajo presión puede provocar daños estructurales, fallos del sistema o lesiones físicas.
1
Montaje mecánico: Fije la carcasa directamente a la estructura de la máquina con dos tornillos M3. Compruebe que la placa metálica de conexión a tierra posterior haga buen contacto, con baja resistencia, con la superficie de montaje.
2
Conexión neumática: Corte el tubo neumático de 6 mm de diámetro exterior exactamente en perpendicular. Empuje el tubo firmemente en el racor neumático hasta que encaje más allá del anillo de sellado interno. Tire suavemente para confirmar que el mecanismo de bloqueo está acoplado.
3
Cableado eléctrico y de red: Conecte los cables de señal digital M8 y EtherCAT. Apriete las tuercas de acoplamiento al par especificado de 0.4 Nm para garantizar que se mantenga plenamente el grado de protección IP67.
4
Alimentación y verificación: Conecte las fuentes de alimentación US y UP. Compruebe los indicadores LED de diagnóstico: el LED verde «Run» debe permanecer encendido fijo y los LED «Link» de los puertos EtherCAT deben parpadear en verde durante las transacciones de red.
