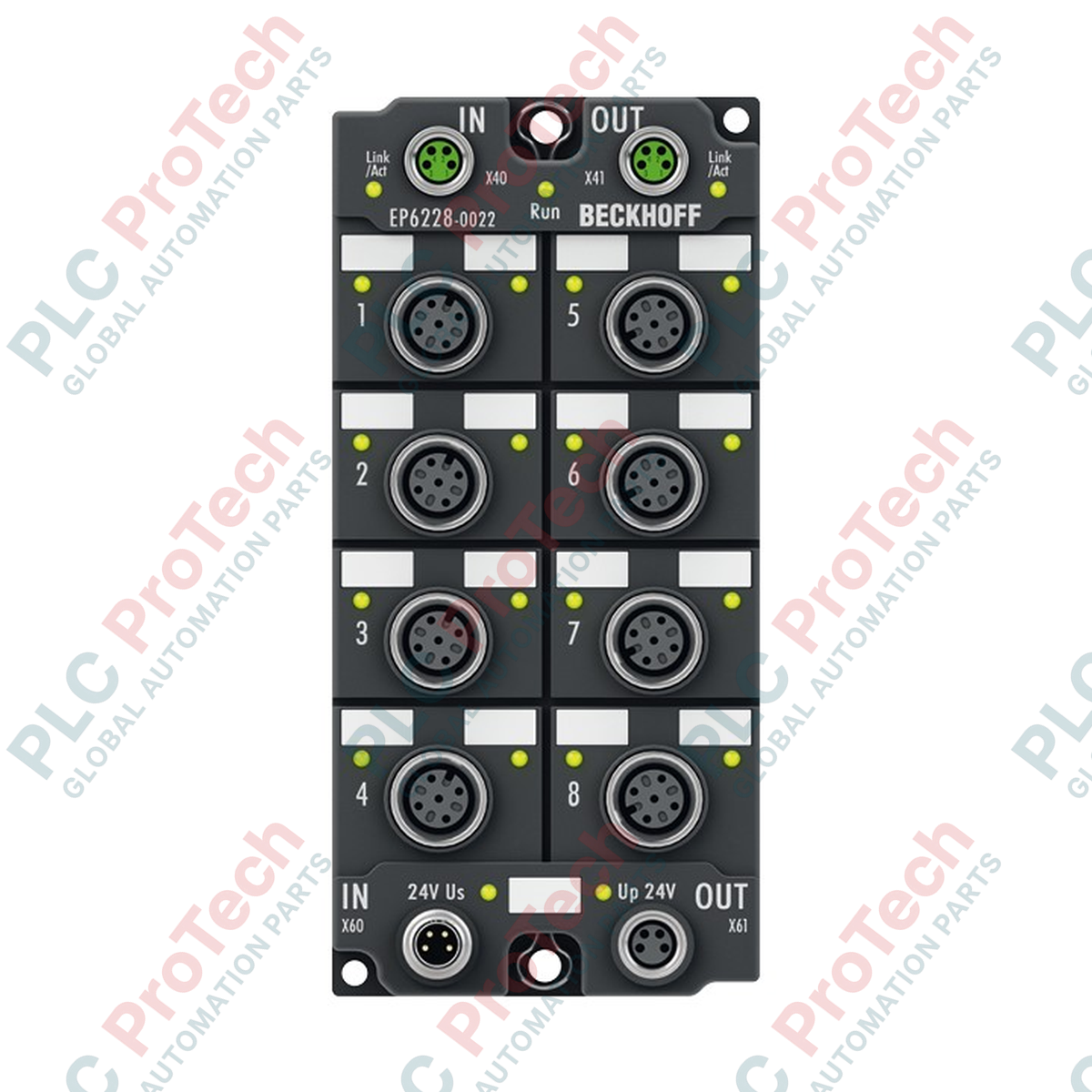

Beckhoff EP6228-0022 Caja EtherCAT, módulo maestro IO-Link de 8 canales

Descripción

Diseñado para coordinar la comunicación descentralizada a nivel de campo, el Beckhoff EP6228-0022 permite integrar sin interrupciones hasta ocho dispositivos IO-Link directamente en redes EtherCAT de alta velocidad. Este módulo con clasificación IP67 funciona como un acoplador de grado industrial, elimina la necesidad de armarios de control protectores y simplifica las topologías de cableado en la máquina. Al combinar la latencia ultrabaja del protocolo EtherCAT con la flexibilidad punto a punto de la especificación IO-Link V1.1 (clase A), proporciona acceso directo y bidireccionalmente transparente a la parametrización, el diagnóstico y los datos de proceso de sensores y actuadores.

El dispositivo cuenta con puertos de conexión M12 estándar con codificación A para garantizar la integridad de la señal y utiliza conexiones M8 tanto para la línea de bus EtherCAT de alto rendimiento como para la distribución local de alimentación de 24 V CC. Gracias a la compatibilidad integrada con los relojes distribuidos, el módulo garantiza una sincronización precisa de los nodos de automatización posteriores, lo que lo hace altamente fiable para matrices de sensores distribuidos, maquinaria de ensamblaje compleja y plataformas localizadas de manipulación de materiales.

Características principales

• Ocho canales IO-Link independientes: Admite la conexión simultánea de hasta 8 dispositivos IO-Link de clase A, con velocidades de transferencia de datos ajustables de hasta 230.4 kbaudios.
• Montaje directo en campo: La carcasa física IP65/66/67 protege los componentes electrónicos internos contra la humedad, el polvo y los protocolos de lavado sin necesidad de un panel.
• Sistema de relojes distribuidos: La compatibilidad totalmente integrada con los relojes distribuidos de EtherCAT garantiza una precisión de sincronización inferior al microsegundo en toda la red de bus de campo.
• Aislamiento eléctrico robusto: Incluye un aislamiento galvánico de 500 V entre el sistema de bus industrial y los circuitos locales de sensores/actuadores.
• Distribución de alimentación en cadena: Estructurada con una alimentación M8 dedicada y conexiones posteriores para simplificar las configuraciones de distribución eléctrica.

Aplicaciones

• Líneas de ensamblaje automotriz: Integración localizada de distribuidores neumáticos inteligentes, sensores láser de distancia y lectores RFID.
• Plantas de envasado y embotellado: Montaje directo en el bastidor, cerca de sistemas rotativos o líneas transportadoras que requieren conectividad de sensores multipuerto en protocolos de lavado frecuente.
• Herramientas en el extremo de brazos robóticos: Despliegue ligero y resistente a los impactos del módulo maestro en brazos de articulación dinámica.
• Centros de intralogística y clasificación: configuración sin armario de control de amplias matrices de sensores a lo largo de transportadores de larga distancia.

Especificaciones técnicas

Conexiones e interfaces

Conclusiones de ingeniería empírica

Modelos alternativos y compatibilidad

Al migrar arquitecturas heredadas desde configuraciones IO-Link de primeras generaciones (como el EP6224 estándar o módulos antiguos que no sean -0022), tenga en cuenta que el EP6228-0022 requiere TwinCAT 3.1 Build 4022 o superior para desbloquear por completo el conjunto de diagnósticos de IO-Link V1.1. Asegúrese siempre de que el XML de configuración ESI (EtherCAT Slave Information) correspondiente coincida con la revisión exacta del hardware que aparece en la etiqueta del módulo. Sustituir variantes antiguas por el modelo -0022 puede requerir actualizar el archivo ESI en TwinCAT System Manager para evitar fallos cíclicos de desalineación de datos.

Obstáculos de aplicación y notas de ingeniería

Una causa habitual de fallos durante la puesta en marcha está relacionada con el presupuesto de potencia. Aunque cada puerto IO-Link individual de este módulo puede suministrar físicamente hasta 1.4 A para la alimentación del sensor (L+), el límite absoluto de corriente agregado para los ocho puertos combinados está estrictamente limitado a 4.0 A. Si pretende utilizar actuadores de alta demanda, como válvulas neumáticas inteligentes o solenoides de alta corriente, calcule previamente sus requisitos de corriente agregados. Superar el límite de 4.0 A activará rutinas localizadas de protección contra sobrecorriente, lo que provocará reinicios aleatorios de los puertos y pérdidas intermitentes de comunicación del bus de campo.

Consejos de puesta en marcha y cableado

Para protegerse contra las interferencias electromagnéticas acopladas a través de maquinaria industrial pesada, como variadores de frecuencia o servosistemas, utilice cableado STP Cat5e de par trenzado apantallado doble, con una sujeción metálica directa del apantallamiento de 360 grados en los conectores de bus M8. Los bucles de tierra pueden evitarse verificando que el soporte de montaje del bastidor estructural de la máquina coincida con el potencial de tierra funcional central del sistema. En entornos ruidosos, utilice las herramientas dedicadas de integración IO-Link dentro de TwinCAT para supervisar el parámetro de tramas por segundo y garantizar una transmisión operativa sin errores.
