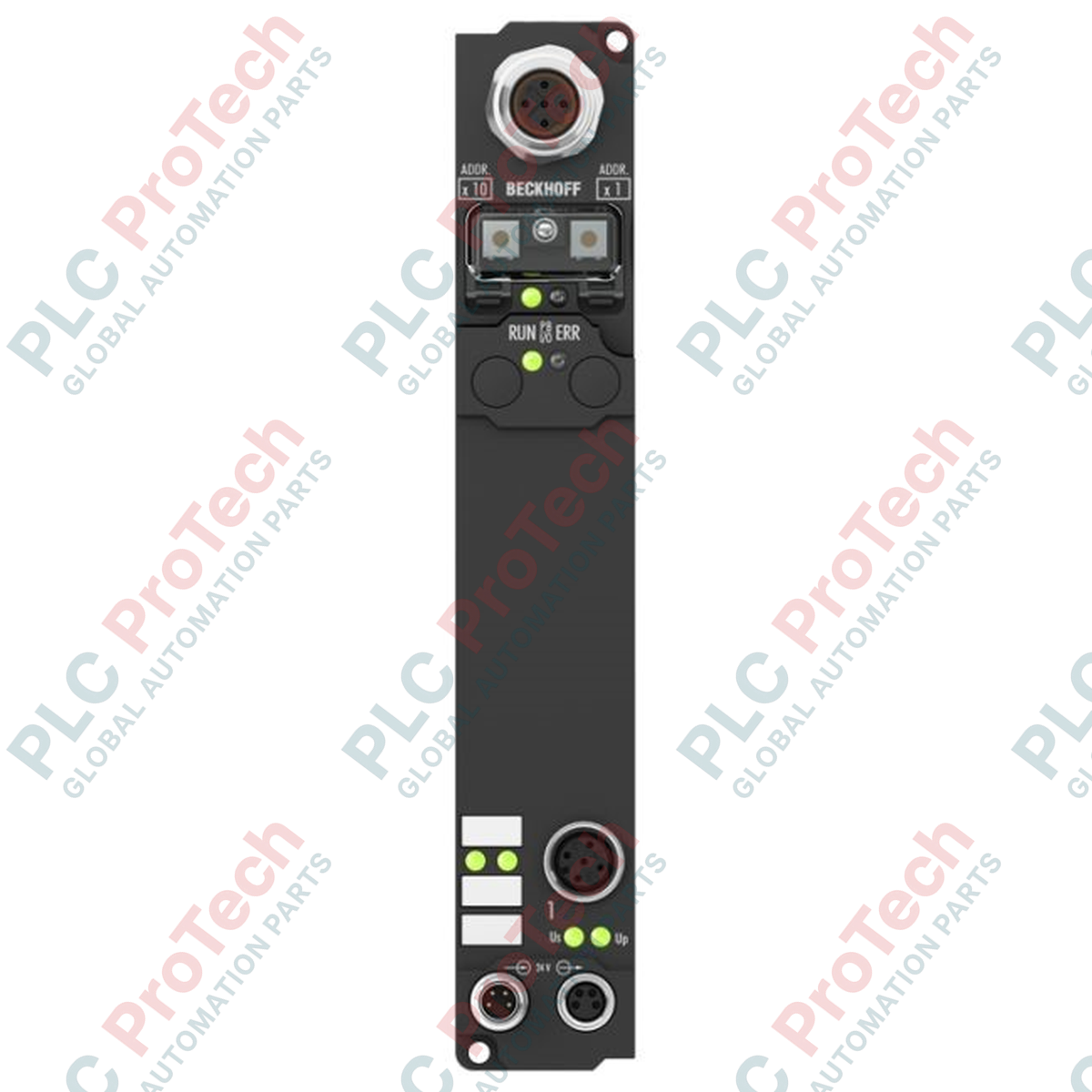

BECKHOFF IP6002-B810 Caja de bus de campo

Descripción

El BECKHOFF IP6002-B810 es una Fieldbus Box robusta y descentralizada, diseñada para su instalación directa en la máquina sin necesidad de un armario de control protector. Mediante un protocolo abierto y documentado de transmisión serie, este módulo facilita la comunicación directa con señales periféricas digitales y analógicas. Actúa como punto de integración para instalaciones de maquinaria distribuida, proporcionando un procesamiento de datos fiable y un alto nivel de protección ambiental.

El dispositivo cuenta con una interfaz de comunicación RS485 integrada, conectada mediante un robusto conector M12 de 5 pines con codificación B. La parametrización, el diagnóstico y la configuración del módulo se realizan mediante la herramienta de software estándar BECKHOFF KS2000, lo que permite una integración sencilla en instalaciones existentes. Para agilizar la instalación, el módulo incluye conexiones de alimentación M8 estandarizadas, que proporcionan una alimentación segura y un bucle de salida integrado para conectar en cadena la alimentación de módulos adyacentes.

Características

• Implementa un protocolo abierto de comunicación serie completamente documentado para una amplia compatibilidad con sistemas.
• Cuenta con una única toma M12 de 5 pines, codificación B, para la conexión de la interfaz del bus principal.
• Es compatible con la herramienta de software BECKHOFF KS2000 para una configuración sencilla mediante software.
• Está equipado con interfaces eléctricas M8 de 4 pines tanto para la alimentación de entrada como para la distribución posterior.
• Proporciona aislamiento eléctrico interno entre la tensión de control y la red de bus de campo.
• Cuenta con una carcasa con clasificación IP65, IP66 e IP67, lo que permite instalarlo en distintas posiciones directamente sobre la maquinaria.

Aplicaciones

• Automatización industrial distribuida y recopilación de datos sin armario de control.
• Enrutamiento descentralizado de señales en sistemas de embalaje, maquinaria de manipulación de materiales y redes de transportadores.
• Entornos operativos exigentes que requieren nodos de bus de campo de alta protección con montaje directo.

Especificaciones técnicas

Generalidades

Características eléctricas y señales

Interfaces y conexiones

Características mecánicas y ambientales

Directrices de instalación

1. Asegúrese de que la alimentación de todo el sistema de automatización esté completamente desconectada antes del montaje.
2. Monte el módulo firmemente utilizando los orificios de montaje integrados previstos en el bastidor de la máquina, en una posición variable y adecuada para la aplicación.
3. Conecte el cable de comunicación del bus de campo a la toma M12 B-coded de 5 pines, asegurándose de que el conector esté correctamente insertado para conservar el grado de protección contra la penetración.
4. Suministre la tensión de control de 24 V CC al puerto de alimentación macho M8 de 4 pines. Si va a transmitir la alimentación a módulos posteriores, conecte el puerto hembra M8 de salida al siguiente equipo.
5. Realice los parámetros de configuración y puesta en servicio en el entorno KS2000.
6. Energice el sistema y verifique los diagnósticos operativos estándar mediante los indicadores de estado del sistema.
