Descripción

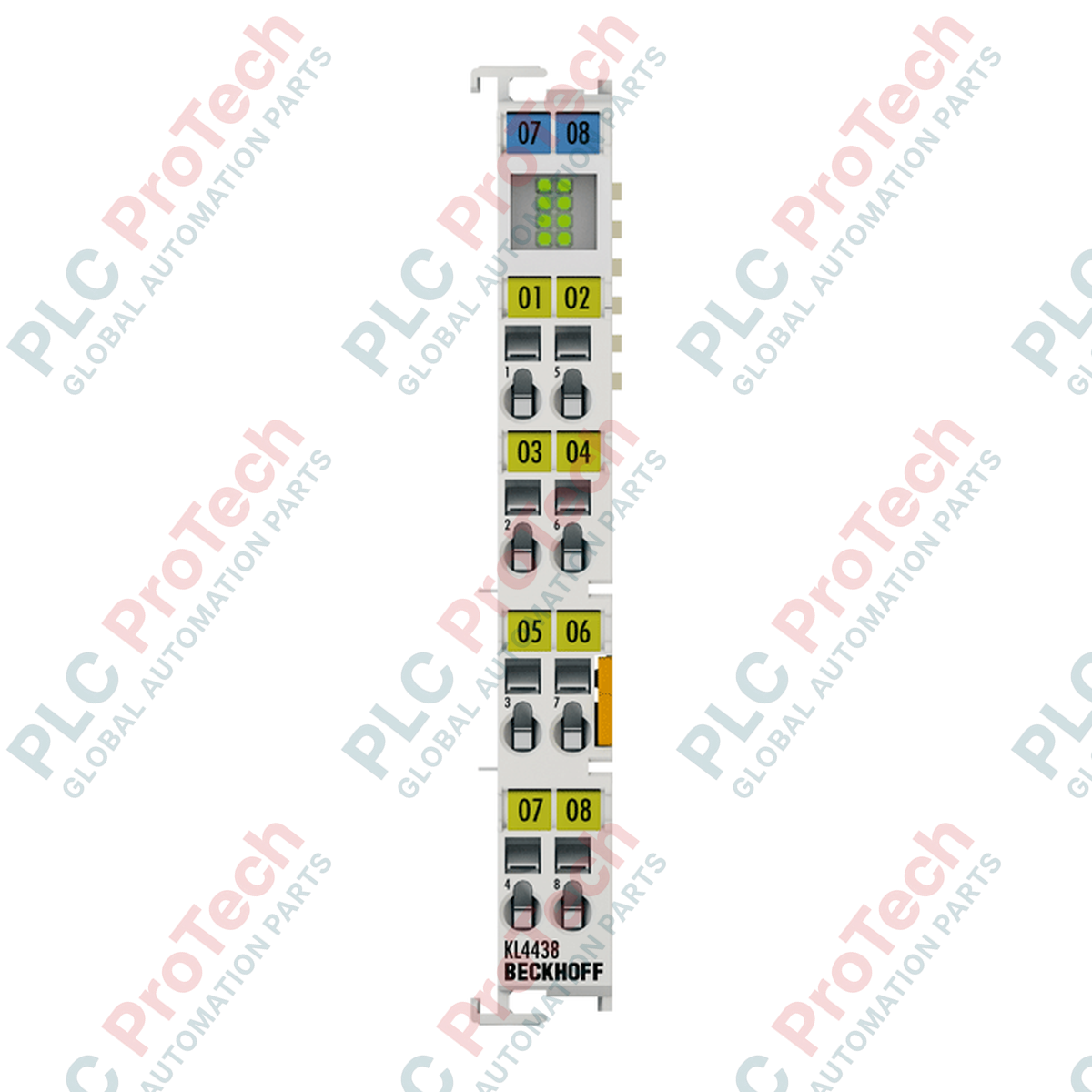

El BECKHOFF KL4438 es un terminal de salida analógica de 8 canales diseñado para el sistema modular de E/S K-bus. Convierte valores digitales de 16 bits del controlador en señales físicas de tensión de -10 V a +10 V. El terminal incorpora tecnología de señal de extremo único con una conexión a tierra común, lo que optimiza el espacio al proporcionar ocho salidas independientes en una carcasa estándar de 12 mm de ancho.

Al funcionar como interfaz entre la red de automatización y los actuadores de campo de tensión variable, el BECKHOFF KL4438 proporciona un control analógico de alta densidad. Los circuitos electrónicos están aislados eléctricamente del bus del sistema para proteger los componentes de control frente a transitorios de tensión e interferencias eléctricas del lado de campo. El estado activo de los canales y los diagnósticos se gestionan mediante el acoplador de bus para garantizar una integración fiable en el entorno de control.

Características

• Ocho canales de salida analógica integrados en una carcasa compacta de 12 mm
• Rango de señal de -10 V a +10 V con una resolución de conversión de 12 bits
• Configuración de salida de extremo único que utiliza un punto de conexión a tierra común
• Salidas analógicas protegidas contra cortocircuitos con protección de carga
• Aislamiento eléctrico de 500 V entre el K-bus y las líneas de señal de salida
• Direccionamiento y configuración automáticos del sistema, sin necesidad de ajustar interruptores manualmente
• Montaje compacto en carril DIN con bornes de conexión accionados por resorte

Aplicaciones

• Control de consignas basado en tensión para convertidores de frecuencia y accionamientos de servomotor
• Control de válvulas proporcionales y sistemas de posicionamiento físico
• Control de entradas analógicas en maquinaria antigua de velocidad variable
• Integración en sistemas de pruebas multipunto que requieren señales de referencia ajustables

Especificaciones técnicas

Directrices de instalación

1. Asegúrese de que todo el armario de control industrial esté completamente desconectado de la alimentación antes de montar, retirar o cablear cualquier módulo.
2. Inspeccione la carcasa y los pines de contacto del BECKHOFF KL4438 para comprobar su integridad física antes del montaje.
3. Encaje firmemente el terminal en un carril DIN estándar de 35 mm (EN 60715), junto al acoplador del bus del sistema y a otros terminales compatibles.
4. Verifique que las superficies de contacto del K-bus encajen completamente con los módulos adyacentes para establecer una comunicación y alimentación continuas.
5. Conecte las salidas de señal y los potenciales de tierra de referencia a los puntos de conexión del terminal utilizando conductores macizos o conductores flexibles con punteras.
6. Encienda el sistema y utilice la interfaz de configuración del sistema de control TwinCAT para explorar, direccionar y verificar las asignaciones de señales de E/S.
