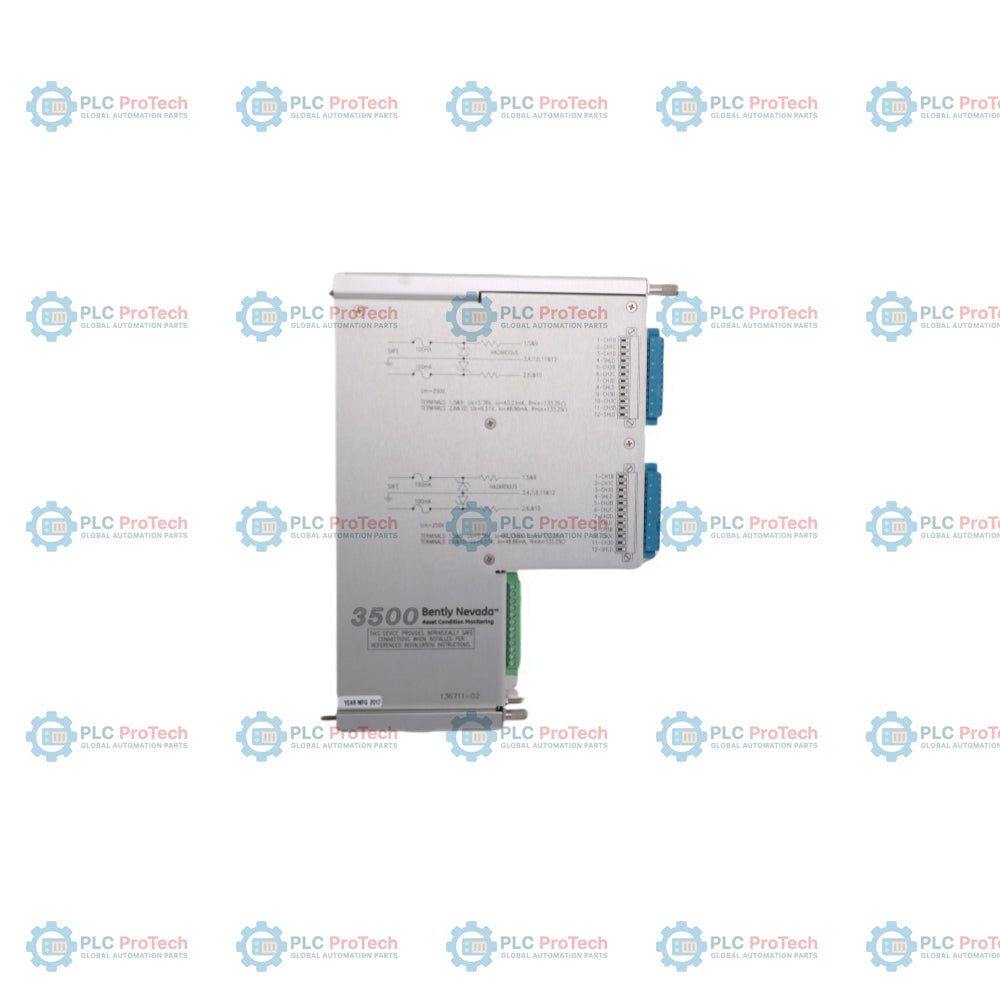

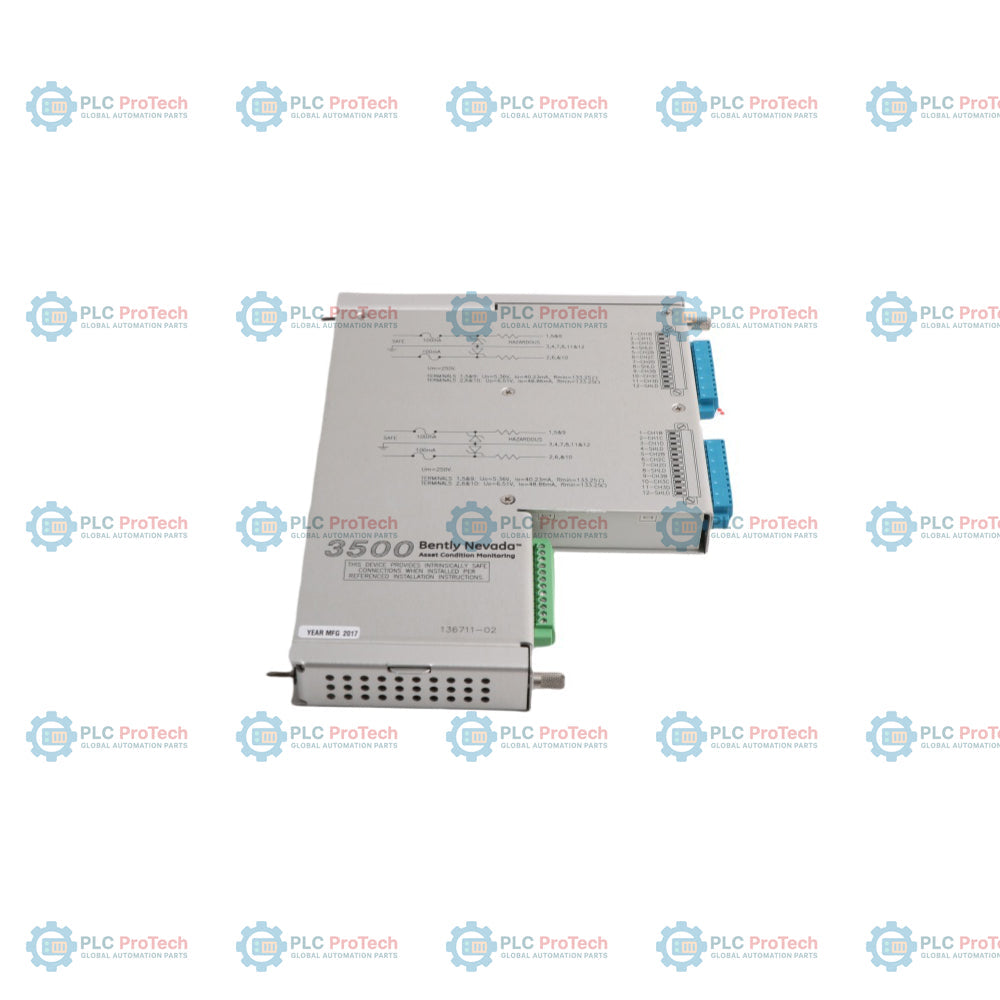

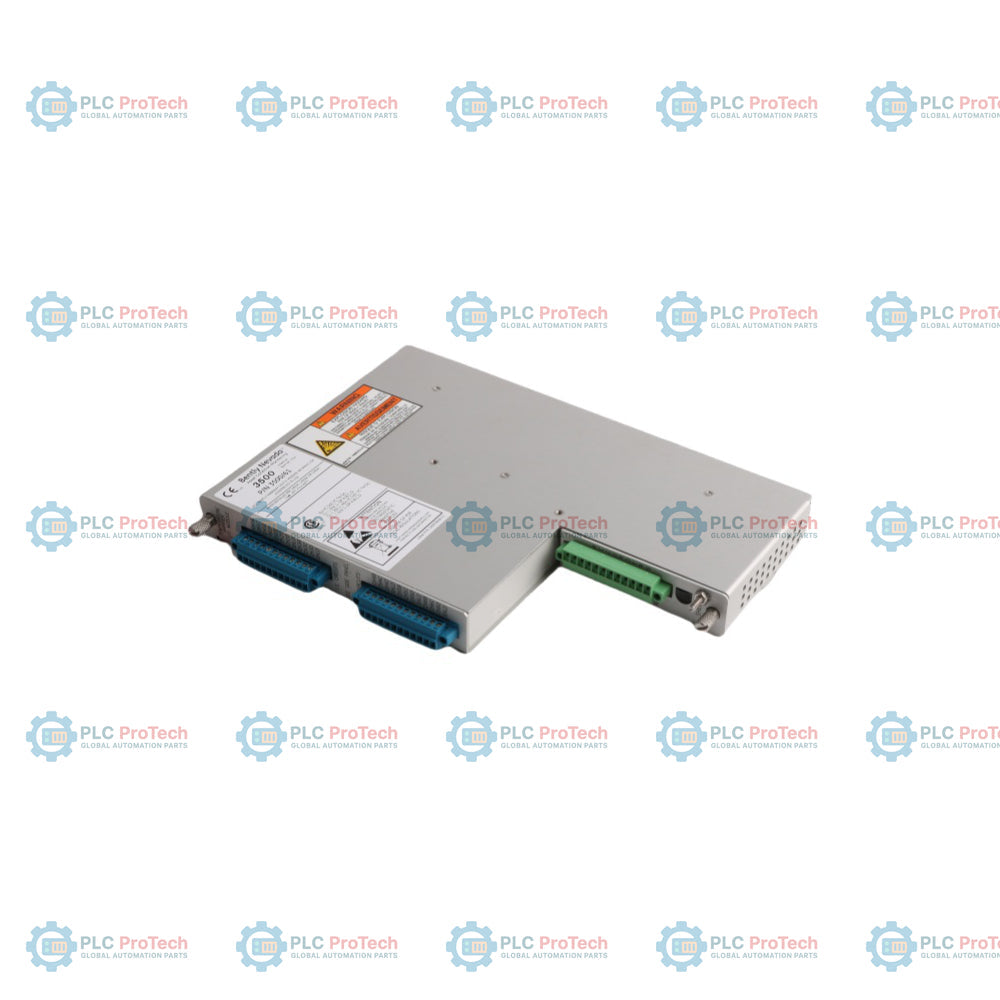

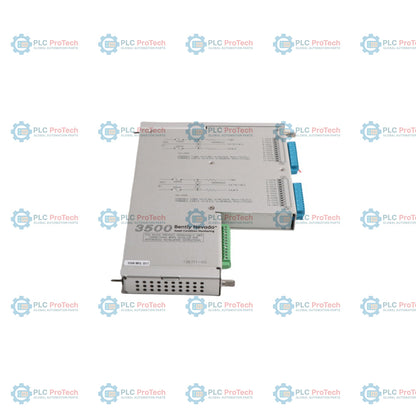

Módulo de E/S RTD/TC Bently Nevada 136711-02 3500/61

Descripción

El Bently Nevada 136711-02 es un módulo de E/S para RTD/TC con barreras internas y terminaciones internas especializado, desarrollado para el monitor de temperatura de 16 canales 3500/61 dentro del sistema de protección de maquinaria de la serie 3500. Este componente de hardware actúa como capa de interfaz física que recopila señales de temperatura multicanal de transductores ubicados en campo. Esta variante no aislada específica está diseñada con barreras de seguridad integradas, lo que permite a los usuarios configurar las rutas de terminación para aceptar entradas de termopar (TC) o detector de temperatura por resistencia (RTD), así como una combinación flexible de ambas categorías de sensores simultáneamente dentro del mismo subsistema de bastidor.

La programación y configuración de los tipos de canal en campo se realizan mediante el 3500 Rack Configuration Software, lo que elimina cualquier requisito de modificaciones físicas del hardware o procedimientos de calibración en campo. El módulo acondiciona las señales sin procesar en milivoltios de los termopares y las variaciones de resistencia de los RTD de 3 o 4 hilos, y envía valores digitales de temperatura estructurados directamente a la tarjeta principal del procesador frontal mediante el bus de plano posterior interno. Su diseño de seguridad intrínseca incorporado ofrece un alto grado de integración al combinar bloques de terminales y barreras de contención para áreas peligrosas en un único espacio compacto, lo que hace que el subsistema 3500/61 sea ideal para la vigilancia térmica multipunto de rodamientos, devanados del estator y trayectorias de escape en equipos rotativos pesados.

Características

• Aloja bloques físicos de terminación interna combinados con barreras de seguridad integradas para entornos de campo peligrosos.
• Las rutas de canal universales no aisladas permiten configurar individualmente TC, RTD de 3 hilos o RTD de 4 hilos.
• Elimina la necesidad de calibrar manualmente los componentes mediante la integración completa con el 3500 Rack Configuration Software.
• Incluye redes de fuentes de corriente dedicadas y de alta precisión para satisfacer los circuitos de medición de RTD con múltiples conductores.
• El diseño estructural optimiza el espacio ocupado en el bastidor al consolidar las cajas de terminales externas y el hardware independiente de seguridad intrínseca en una sola ranura trasera.

Aplicaciones

• Monitoreo térmico multicanal de los devanados del estator de motores y generadores.
• Seguimiento del perfil y mapeo de distribución de la temperatura de los gases de escape (EGT) de turbinas de gas.
• Monitoreo industrial de la temperatura de rodamientos en bombas, ventiladores y cajas de engranajes de alta velocidad.
• Protección de maquinaria auxiliar del balance de planta en instalaciones químicas y petroquímicas.

Información para pedidos

• 136711-02: Módulo de E/S para RTD/TC con barreras internas y terminaciones internas (no aislado)

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Alineación del chasis: Instale el módulo 136711-02 directamente desde la parte posterior del chasis de monitoreo 3500. Debe alinearse perfectamente con la ranura correspondiente a la tarjeta del procesador principal 3500/61 montada en la parte frontal.
• Correspondencia del tipo de sensor: Verifique mediante el software de configuración que cada configuración de canal (termopar frente a RTD de 3 o 4 hilos) coincida exactamente con la disposición de los cables de campo conectados a la regleta de terminales.
• Uniformidad de los conductores: En todas las configuraciones de RTD de 3 y 4 hilos, utilice cables de cobre de calibre y longitud uniformes para garantizar una compensación precisa de la resistencia de los conductores.
• Control de la puesta a tierra del blindaje: Pase todas las líneas externas de los sensores de campo por pares de cables trenzados y apantallados. Conecte los blindajes al terminal de tierra de instrumentación designado en el bastidor del módulo.
• Control ambiental: Asegúrese de que la instalación del armario mantenga las vías de ventilación limpias y despejadas, de modo que la temperatura ambiente de funcionamiento alrededor de la carcasa de barreras interna no supere los 65 °C.

Preguntas frecuentes

¿Cuál es la función del componente 136711-02?

Actúa como módulo de interfaz de seguridad intrínseca y terminal trasero que dirige las señales de RTD y termopar de campo a una ranura de monitor 3500/61.

¿Qué significa la designación «no aislado» para este módulo?

Esto indica que los canales comparten un punto de referencia de tierra común, aunque permanecen protegidos mediante barreras de seguridad internas integradas.

¿Puedo combinar termopares y RTD en la misma tarjeta de E/S?

Sí, las vías de canal no aisladas se pueden personalizar individualmente mediante software para aceptar una combinación mixta de termopares y RTD.

¿Qué tipo específico de RTD se recomienda para las instalaciones de ingeniería estándar?

Los RTD de platino con un valor alfa de 0,00385 son el estándar industrial y se recomiendan especialmente para obtener una precisión óptima.

¿Se requiere calibración manual en campo después de sustituir este hardware?

No se necesita calibración manual en campo, ya que todo el escalado de los parámetros de los canales se gestiona automáticamente mediante el software de configuración del sistema.

¿Qué valor de corriente constante proporciona este módulo a los sensores RTD?

La red de fuentes de corriente integrada suministra 925 +/- 15 uA a una temperatura ambiente de referencia de 25 °C por cada vía de transductor.

¿Cuántas alimentaciones internas de corriente se activan cuando se conecta un RTD de 4 hilos?

La configuración del módulo activa una única línea de alimentación de corriente para un circuito RTD de 4 hilos y dos alimentaciones independientes para un circuito RTD de 3 hilos.

¿Cuál es el límite de temperatura de funcionamiento establecido para esta versión del módulo?

El módulo está especificado para funcionar de forma fiable en un entorno de temperatura ambiente continua de 0 °C a +65 °C.

¿Cuáles son las dimensiones físicas exactas de este componente de montaje trasero?

La tarjeta mide 241,3 mm de altura, 24,4 mm de anchura y 163,1 mm de profundidad.

¿Este componente contiene la tarjeta del procesador digital principal?

No, este número de pieza representa el conjunto de terminación de E/S de inserción trasera con barreras integradas; el módulo procesador frontal se suministra por separado.
