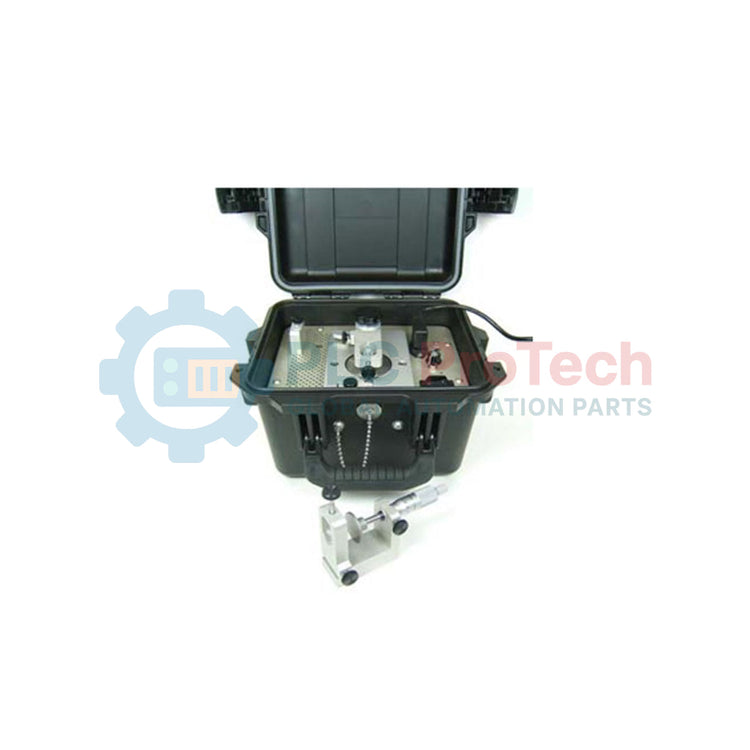

Bently Nevada 177313-01-02-00 kit de prueba del sistema de proximidad TK-3e accionado eléctricamente

Descripción del producto

El Bently Nevada 177313-01-02-00 es un kit portátil de prueba del sistema de proximidad TK-3e, accionado eléctricamente, diseñado para verificar y calibrar sistemas de transductores de proximidad y lecturas de monitorización. Al simular mecánicamente la vibración y la posición del eje, el 177313-01-02-00 proporciona una referencia física precisa para comprobar la linealidad del circuito y los puntos de disparo de las alarmas en campo o en el taller. Este kit es una herramienta esencial para evitar disparos falsos y garantizar una protección fiable de la maquinaria en centrales eléctricas, refinerías e instalaciones de procesamiento químico.

Información para pedidos y desglose de sufijos

• Modelo base: 177313 — Kit eléctrico de prueba del sistema de proximidad TK-3e
• 01 (Unidades de escala): Micrómetro imperial inglés (calibrado en milésimas de pulgada, rango de 0 a 1000 milésimas)
• 02 (Tipo de cable de alimentación): Cable de alimentación de estilo europeo
• 00 (Aprobaciones de organismos): Sin aprobaciones / opción comercial estándar

Especificaciones técnicas

Compatibilidad y notas de ingeniería

• Compatibilidad del material del objetivo: La placa oscilante y el botón de objetivo utilizan acero aleado AISI 4140 para replicar los ejes de máquinas reales. Probar sondas de corrientes parásitas contra otros metales provocará lecturas no válidas del factor de escala de tensión (ASF).
• No se requiere osciloscopio: La verificación del sistema puede completarse utilizando únicamente un multímetro digital estándar. Las amplitudes de vibración dinámica se determinan mediante las salidas de tensión continua de pico a pico del sensor Proximitor.
• Advertencia de tensión: Esta unidad específica (opción de alimentación -02) requiere una alimentación de línea de 190-250 Vca. No la utilice en redes eléctricas estándar de 110 Vca, ya que el motor de accionamiento eléctrico no tendrá el par necesario para alcanzar las velocidades nominales.

Consejos importantes de seguridad y funcionamiento en campo

• Prevención de daños en la punta: Nunca ajuste la separación de la sonda mientras el motor de la placa oscilante esté en funcionamiento. Ajuste siempre la separación inicial con el motor detenido para evitar daños catastróficos en la punta cerámica de la sonda a altos cpm.
• Pasos para la calibración de la linealidad: Monte la sonda en el conjunto del micrómetro. Mueva el objetivo hasta que entre en contacto con la punta de la sonda y, después, aléjelo en incrementos de 10 milésimas. Asegúrese de que la salida de CC del sensor Proximitor cambie exactamente 2.0 VCC por cada 10 milésimas en sistemas estándar de 200 mV/mil.
• Mantenimiento de la superficie: Mantenga limpia y libre de aceite, partículas abrasivas u óxido la superficie del objetivo de acero AISI 4140. Las imperfecciones de la superficie introducen errores de excentricidad mecánicos y eléctricos que comprometen los datos de calibración.
