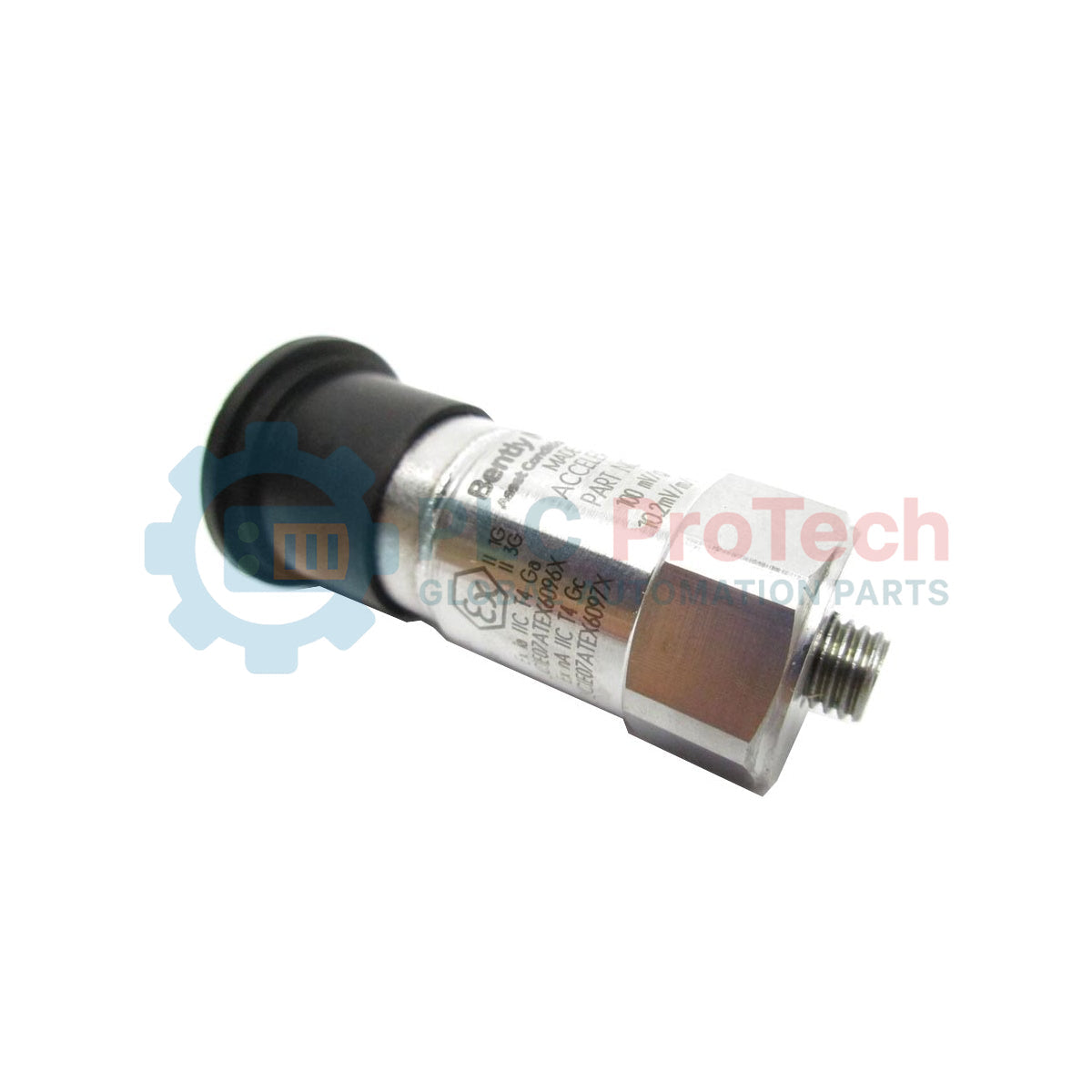

Bently Nevada 200350-00-00-CN Sensor de velocidad piezoeléctrico de acelerómetro

Descripción general del producto

El 200350-00-00-CN es un acelerómetro piezoeléctrico robusto y de uso general, diseñado para medir la vibración de carcasas en maquinaria rotativa crítica. En sectores de alta exigencia, como la generación de energía, el petróleo y el gas, y el tratamiento de aguas residuales, este sensor desempeña un papel fundamental en la supervisión de vibraciones de alta frecuencia, normalmente asociadas con defectos en el engrane de engranajes y en rodamientos de elementos rodantes. Al integrar este sensor en un sistema Bently Nevada Trendmaster o en un sistema similar de supervisión de condiciones, los ingenieros pueden identificar cambios mecánicos sutiles antes de que se conviertan en fallos importantes. Este flujo de datos proactivo es esencial para optimizar los programas de mantenimiento, reducir las paradas imprevistas y prolongar la vida útil operativa de motores, bombas y ventiladores en entornos industriales exigentes.

Desglose del sufijo

La designación alfanumérica del 200350-00-00-CN define su interfaz mecánica y el cumplimiento normativo regional:

• 200350: Modelo base para el acelerómetro de 100 mV/g.

• -00 (Espárrago de montaje): Incluye un espárrago de montaje de acero inoxidable 1/4-28 equipado con una punta de latón (longitud de 0.5 pulgadas).

• -00 (Tolerancia): Especifica una sensibilidad estándar de 100 mV/g con una tolerancia de más o menos 20 por ciento.

• -CN (Aprobaciones de organismos): Aprobaciones obligatorias específicas para China. El producto está plenamente certificado por NEPSI y cuenta con el CCC (Certificado Obligatorio de China) para la seguridad antideflagrante, de conformidad con las normas GB 3836 para su uso en áreas peligrosas del mercado chino.

Especificaciones técnicas

Información del hardware y preguntas frecuentes

¿Cuáles son las ventajas específicas de la versión -CN?

El -CN indica que el acelerómetro cumple legalmente las normas nacionales chinas. Ha pasado los procesos de certificación necesarios por parte de NEPSI para cumplir los requisitos de CCC , lo que garantiza que es seguro y está autorizado para su instalación en zonas industriales peligrosas de toda China conforme al marco GB 3836 .

¿Cómo se conecta este acelerómetro a los sistemas de supervisión?

La serie 200350 normalmente utiliza un conector estándar de 2 pines de estilo MIL. Para funcionar, requiere una fuente de alimentación de corriente constante compatible con ICP/IEPE, que normalmente proporciona el bastidor de supervisión o un módulo de interfaz.

¿Puede utilizarse este sensor para vibraciones de baja frecuencia?

Aunque este acelerómetro tiene un amplio rango de frecuencia que comienza en 0.5 Hz, está optimizado principalmente para detectar vibraciones de alta frecuencia. Para maquinaria de muy baja velocidad (por debajo de 100 RPM), recomendamos consultar el catálogo de sensores específicos para baja frecuencia de Bently Nevada, a fin de obtener mejores relaciones señal-ruido a bajas velocidades.

Guía de ingeniería e instalación

Preparación de la superficie y par de montaje

Para obtener datos precisos de alta frecuencia, la superficie de montaje debe ser plana, lisa y estar limpia. Incluso pequeñas irregularidades de la superficie pueden actuar como un filtro de paso bajo y atenuar las señales de alta frecuencia. Utilice la base hexagonal de 11/16 pulgadas para apretar el sensor. Aplique un par de montaje aproximado de 2.7 a 4.5 Nm (24 a 40 in-lb). Un apriete excesivo puede dañar el elemento piezoeléctrico interno, mientras que un apriete insuficiente provoca errores de resonancia.

Protocolos de seguridad China Ex/NEPSI

Para mantener la integridad antideflagrante de NEPSI/CCC , instale siempre este sensor con una barrera de seguridad intrínseca certificada si el entorno está clasificado como peligroso. Utilice únicamente cables apantallados aprobados y asegúrese de que la armadura del cable esté correctamente conectada a tierra en el extremo del sistema para evitar que las interferencias electromagnéticas (EMI) corrompan la señal de vibración.

Espárrago de montaje y punta de latón

El espárrago de acero inoxidable 1/4-28 de 0.5 pulgadas con punta de latón (opción 00) proporciona una interfaz mecánica segura, mientras que la punta de latón ayuda a proteger la superficie de la máquina contra arañazos. Asegúrese de que el espárrago esté completamente asentado tanto en el sensor como en la carcasa de la máquina. Para instalaciones permanentes, una ligera capa de grasa de silicona o de fluido de acoplamiento acústico entre la base del sensor y la superficie de la máquina puede mejorar la respuesta de frecuencia en rangos superiores.
