Descripción

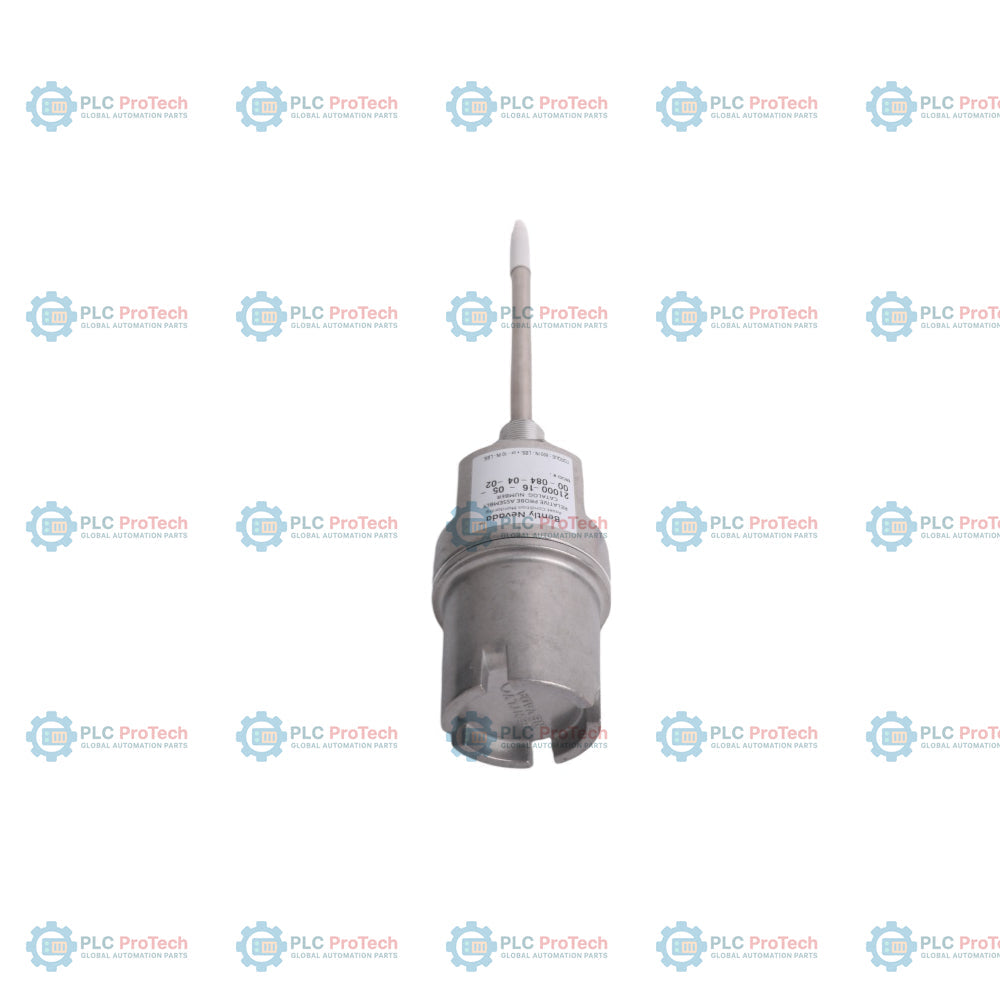

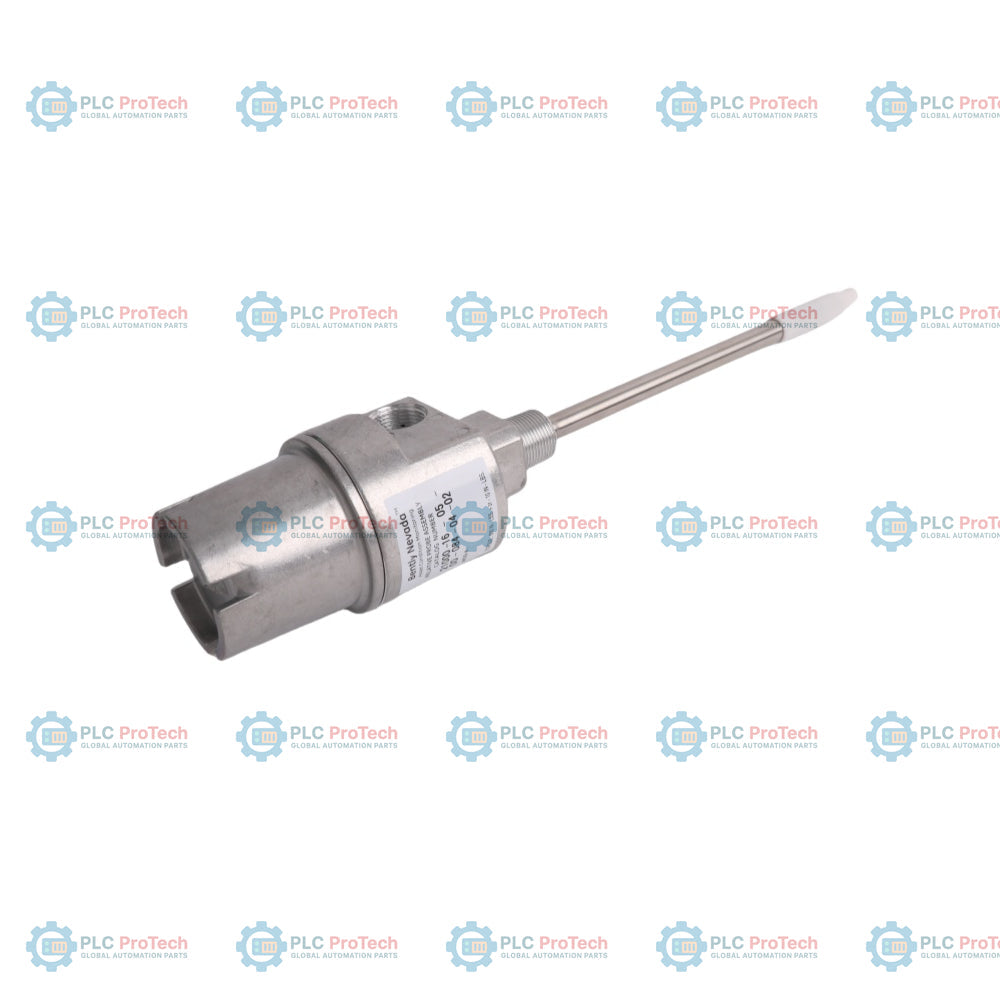

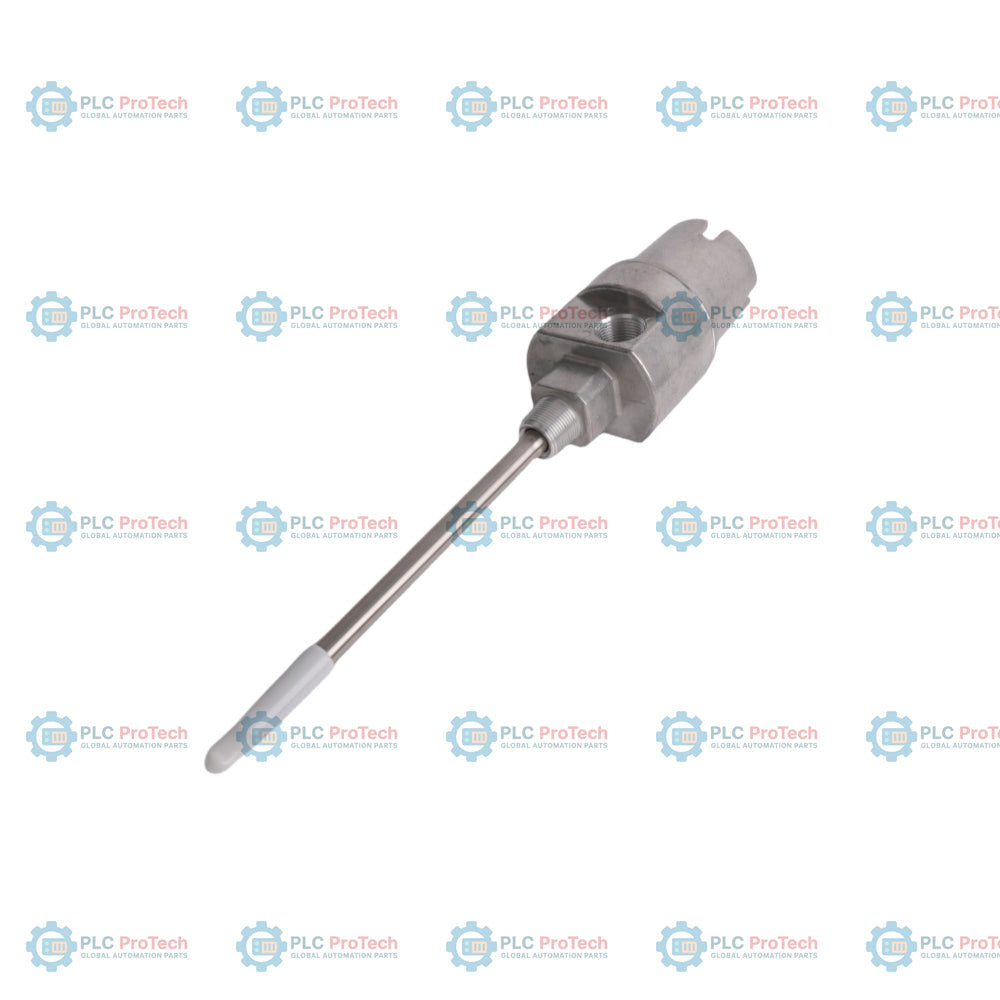

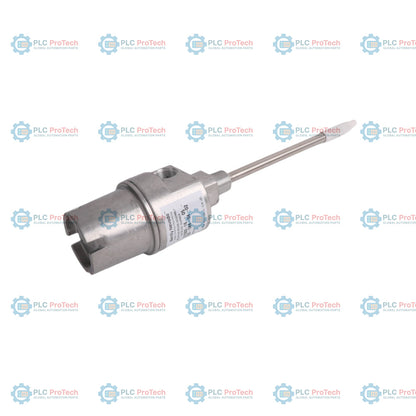

Diseñado para proteger sensores críticos de supervisión de maquinaria en entornos industriales hostiles, el Bently Nevada 21000-27-05-40-026-03-02 brinda protección física y ambiental robusta para las sondas de proximidad. Este conjunto a prueba de explosiones permite a los operadores de la planta ajustar externamente la profundidad de inserción del sensor, lo que elimina la necesidad de detener la maquinaria rotativa para ajustar rutinariamente la separación de la sonda. Fabricada con aluminio duradero sin cobre, la carcasa sirve como una protección fiable contra impactos mecánicos, la entrada de humedad y las atmósferas peligrosas en entornos industriales.
Características
-
Ajustabilidad externa: Permite ajustar de forma segura y externa la separación y la posición mecánica de las sondas de proximidad sin abrir la carcasa de la máquina ni detenerla.
-
Certificada para áreas peligrosas: Diseñada y aprobada para instalaciones a prueba de explosiones e ignífugas en entornos clasificados.
-
Construcción de aluminio resistente: Fabricada en aluminio sin cobre para soportar elementos corrosivos e impactos físicos.
-
Protección de cables: Integra entradas de conductos robustas para evitar que la humedad, el polvo y los productos químicos deterioren el cableado de señal crítico.
Aplicaciones
- Supervisión de vibraciones y desplazamiento axial en turbinas de vapor y gas.
- Instalaciones de diagnóstico de vibraciones en el eje de compresores centrífugos.
- Cajas de engranajes, bombas y ventiladores de torres de refrigeración para la industria pesada.
- Instalaciones petroquímicas, refinerías y plantas de generación eléctrica que requieren protección a prueba de explosiones.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Bently Nevada |
| Número de modelo |
21000-27-05-40-026-03-02 |
| Tipo de producto |
Conjunto de carcasa para sonda de proximidad |
| Material de la carcasa |
Aluminio sin cobre |
| Protección contra explosiones |
A prueba de explosiones / ignífugo (Ex d) |
| Clasificación ambiental |
Equivalente a IP66 / NEMA 4X |
| País de origen |
Estados Unidos |
| Peso de envío (calculado) |
2.1 kg |
| Dimensiones del paquete (calculadas) |
280 x 180 x 150 mm |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
La serie 21000 viene de serie con un cuerpo de aluminio para entornos industriales generales. Para entornos marinos muy corrosivos o sometidos a lavados químicos, se recomienda la carcasa de acero inoxidable de la serie 21005 como sustitución directa. Compruebe siempre que la rosca de la sonda y la longitud del manguito coincidan con la configuración existente del transductor 3300 o 3300 XL.
Errores de aplicación y notas de ingeniería
Al determinar la longitud de los manguitos, evite elegir uno demasiado largo para el espacio disponible. Si el manguito se introduce directamente en el eje durante la puesta en marcha de la maquinaria, dañará la punta de la sonda de proximidad y podría rayar el eje objetivo. Mantenga lubricada la junta tórica interna para evitar la entrada de humedad, que puede provocar una rápida deriva de la señal o fallos de conexión a tierra en el circuito del controlador.
Consejos para la puesta en servicio y el cableado
Durante la puesta en servicio, aplique siempre un lubricante de roscas que no se endurezca y sea apto para altas temperaturas a las roscas de la cubierta abovedada. Las roscas de aluminio con aluminio son propensas al gripado, lo que puede dificultar mucho las calibraciones o sustituciones futuras de la sonda sin dañar el cuerpo de la carcasa.
Pautas de instalación
ADVERTENCIA CRÍTICA
Desconecte la alimentación de todos los controladores de sensores asociados y confirme que la atmósfera local no contenga gases combustibles antes de abrir la cubierta de la carcasa o ajustar la sonda en zonas peligrosas clasificadas.
1
Calcule la profundidad total de inserción del objetivo y verifique el espacio libre dentro de la cubierta de la maquinaria.
2
Enrosque firmemente el cuerpo principal de la carcasa en el puerto de la cubierta de la máquina usando un sellador de roscas adecuado.
3
Inserte la sonda de proximidad y ajuste el manguito para establecer la separación de voltaje correcta con el objetivo.
4
Apriete la contratuerca del manguito para fijar la posición del sensor y evitar que se desplace por las vibraciones durante el funcionamiento.
5
Pase el cable de extensión de la sonda por la entrada del conducto, coloque un prensaestopas con un sellado resistente y apriete a mano la cubierta protectora abovedada.
