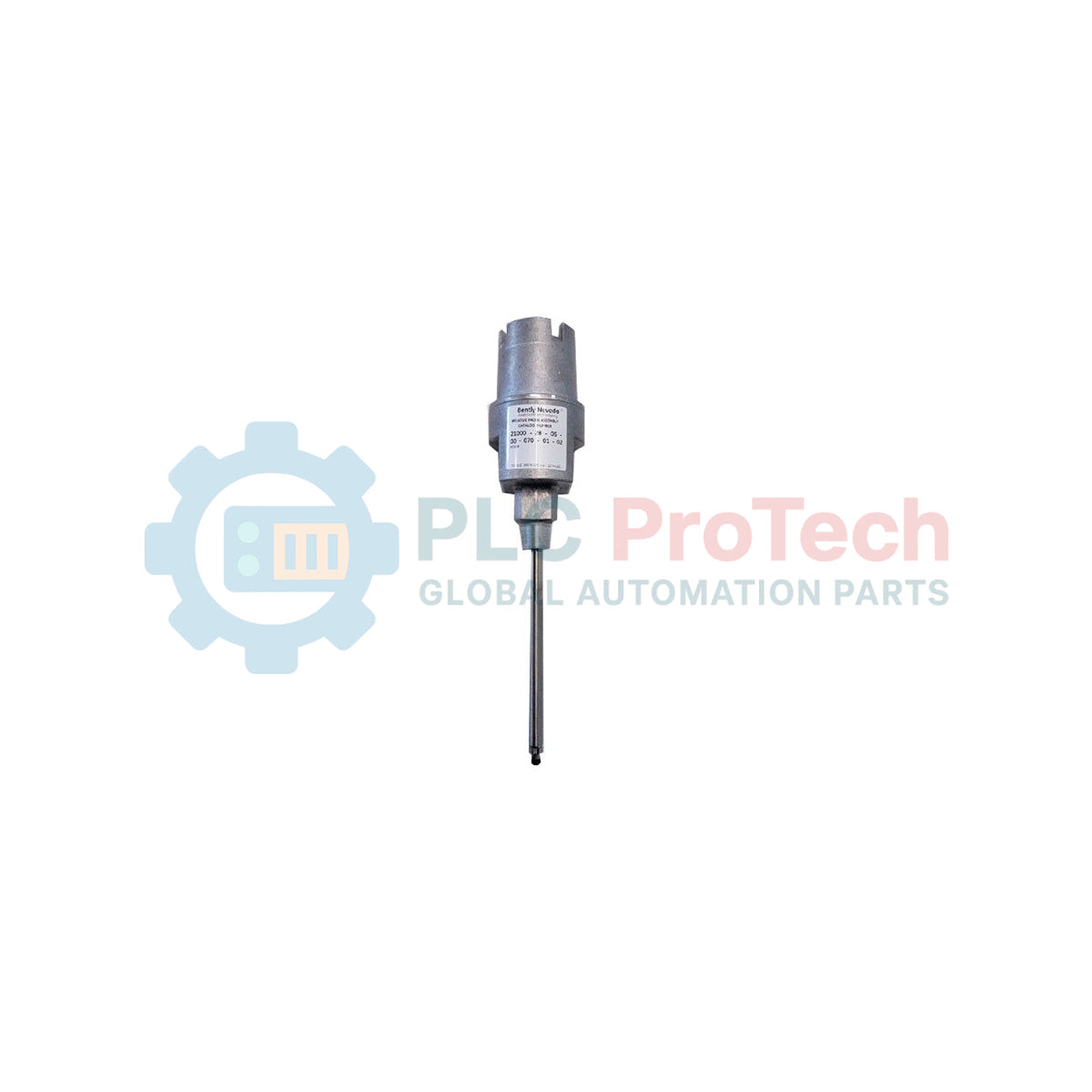

Conjunto de carcasa de sonda de proximidad Bently Nevada 21000-28-05-00-071-03-02 de la serie 21000

Descripción

Para arquitecturas de protección de maquinaria industrial que requieren el montaje externo del transductor y profundidades de inserción microajustables, el Bently Nevada 21000-28-05-00-071-03-02 proporciona una carcasa robusta y probada en campo, diseñada para proteger sensores de proximidad críticos. Este conjunto de carcasa está configurado para alojar una sonda de proximidad 3300 XL de 8 mm, protegiendo el sensor contra impactos físicos, contaminantes ambientales y condiciones de áreas peligrosas. Fabricada con un cuerpo de aluminio mecanizado de alta resistencia y una camisa de acero inoxidable 304 resistente a la corrosión, garantiza una alta integridad mecánica en activos rotativos de alta velocidad, como turbinas de vapor, compresores centrífugos y grandes bombas industriales.

Este modelo facilita la separación y el mantenimiento de la sonda en el sitio sin necesidad de desacoplar ni desmontar la carcasa principal de la máquina. Con una profundidad de penetración de la sonda de 7,1 pulgadas y una conexión de rosca de montaje NPT de 3/4-14, permite un posicionamiento directo y preciso con respecto al eje objetivo.

Características principales

• Compatibilidad del transductor: Configurado de fábrica para la sonda de proximidad 3300 XL de 8 mm (Opción 28), con múltiples aprobaciones internacionales para áreas peligrosas.
• Longitud interna optimizada del cable: Cuenta con una longitud de cable de la sonda de 0,5 metros (20 pulgadas) (Opción 05) para garantizar un tendido seguro y de baja pérdida hasta las cajas de conexiones locales.
• Penetración de precisión: Camisa de 7,1 pulgadas de longitud (Opción 071), diseñada para una penetración profunda en la carcasa de la máquina y una alineación exacta entre el sensor y el objetivo.
• Kit completo de accesorios: Incluye un tapón NPT de 3/4-14, un reductor de 3/4-14 a 1/2-14 NPT y una empuñadura de sellado de cable especializada con múltiples ojales para adaptarse a distintos tamaños de cableado de campo.
• Configuración de materiales industriales: Cubierta de carcasa de aluminio de alta calidad combinada con una robusta camisa de acero inoxidable 304 para resistir la exposición al aceite, el agua y los productos químicos atmosféricos.

Aplicaciones

• Mediciones de vibración radial y posición axial en turbinas de vapor de alta presión.
• Monitoreo de la línea central del eje y de la vibración en turbocompresores y cajas de engranajes industriales.
• Monitoreo continuo de la posición de empuje en conjuntos de generadores hidroeléctricos.
• Bombas de proceso industriales pesadas que funcionan bajo alta tensión mecánica o en entornos ambientales hostiles.

Especificaciones técnicas

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

Esta unidad ha sido sustituida por modelos posteriores en arquitecturas OEM más recientes mediante el código de modelo 21000-16-05-00-071-03-02. Al planificar una modernización o sustitución en campo, verifique si el sistema de monitorización de vibraciones utiliza sondas estándar 3300 XL de 8 mm (Option 28) o las configuraciones más recientes de 11 mm (Option 16), ya que cambiar el modelo de sensor requiere ajustar el barrido de calibración del proximitor correspondiente.

Errores de aplicación y notas de ingeniería

En carcasas de turbinas de alta temperatura, las tasas de expansión térmica difieren significativamente entre el cuerpo de aluminio de la carcasa y el manguito de acero inoxidable 304. Asegúrese de que los ajustes de holgura alrededor del manguito tengan en cuenta la elongación térmica durante las fases de puesta en marcha para evitar el agarrotamiento mecánico o la deriva del sensor.

Consejos de puesta en servicio e instalación

Aplique siempre un sellador de roscas de alta calidad o pasta antigripante directamente en las roscas de montaje 3/4-14 NPT para evitar el agarrotamiento galvánico durante largos periodos de funcionamiento. Para mantener la integridad IP, seleccione el tamaño exacto de la arandela pasacables del paquete Option 03 incluido, a fin de garantizar que la mordaza de sellado del cable consiga un ajuste completamente hermético alrededor del cable de extensión de la sonda.
