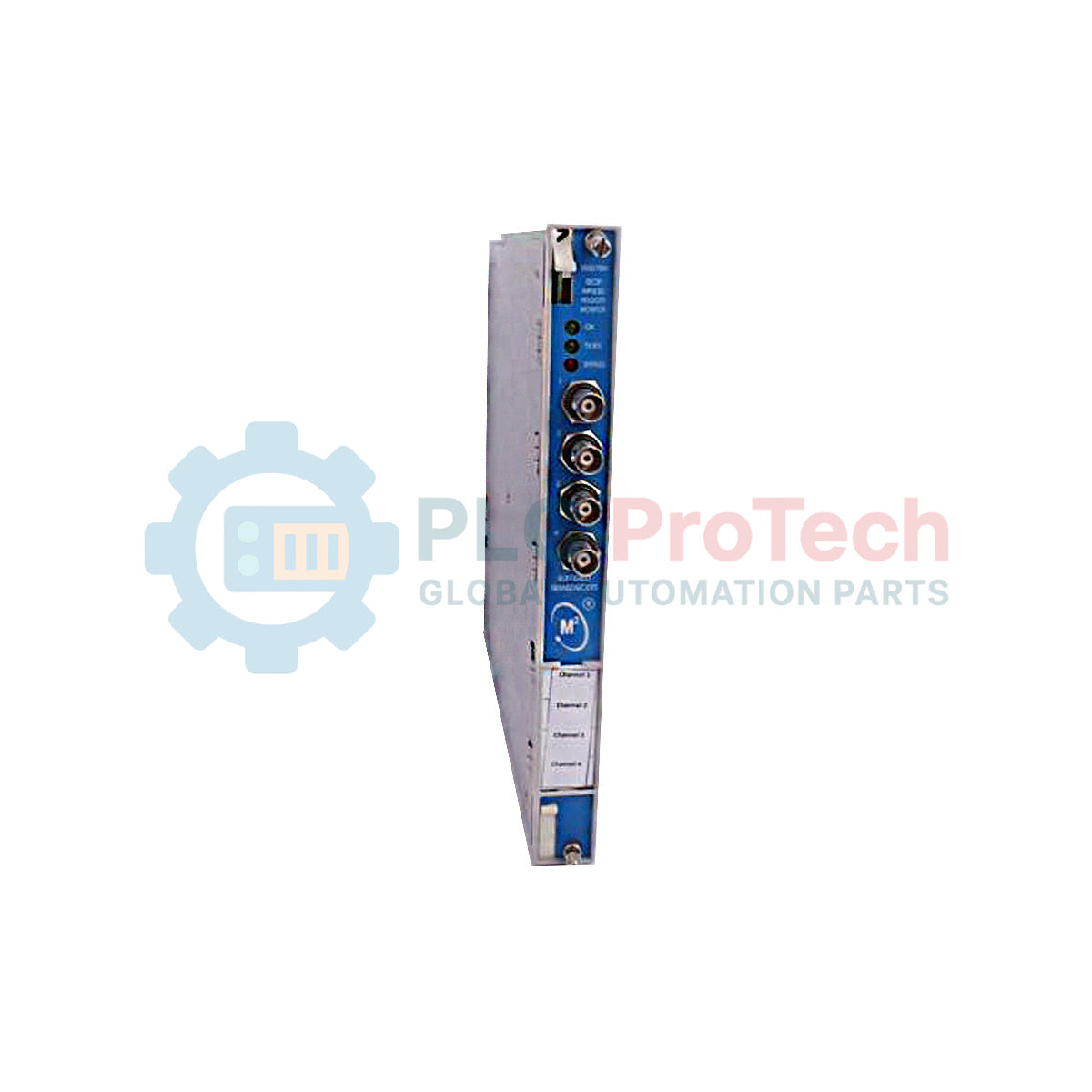

Bently Nevada 3500/61-05-00 Módulo de E/S no aislado RTD/TC de la serie 3500

Descripción

Diseñado para integrarse en el sistema de protección de maquinaria 3500, el Bently Nevada 3500/61-05-00 funciona como una interfaz especializada de entrada/salida no aislada para RTD/TC con barreras de seguridad internas. Este módulo funciona junto con el monitor de temperatura 3500/61 para procesar y enrutar las señales de los transductores de temperatura directamente desde los componentes de la maquinaria hacia sistemas de registro externos, registradores de banda o controladores de procesos.

El 3500/61-05-00 facilita la transmisión fiable de señales al proporcionar salidas acondicionadas para registradores que representan los valores medidos. Al incorporar barreras internas, esta configuración de hardware proporciona una solución integrada para proteger las conexiones del cableado de campo en entornos peligrosos sin requerir sistemas auxiliares de barreras externas.

Características

• Interfaz directa para detectores de temperatura por resistencia (RTD) y termopares (TC).
• Barreras de seguridad internas diseñadas para limitar la energía eléctrica en áreas peligrosas.
• Proporciona salidas analógicas continuas y proporcionales para registradores, destinadas al registro de datos y al análisis de tendencias.
• Configuración de E/S no aislada optimizada para instalaciones en bastidores centralizados de alta densidad.
• Compatible con bastidores de monitorización y placas posteriores estándar de la serie 3500.

Aplicaciones

• Monitorización de la temperatura de turbinas de vapor y gas.
• Protección de los devanados de grandes motores y generadores industriales.
• Seguimiento de la temperatura de los cojinetes de compresores y bombas.
• Interfaces de control de procesos petroquímicos y de refinación de petróleo.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el bastidor del sistema 3500 esté completamente apagado antes de instalar o retirar el módulo de E/S.
• Inserte el 3500/61-05-00 en la parte posterior del chasis, alineándolo directamente con la ranura correspondiente para la tarjeta de monitorización 3500/61.
• Apriete los tornillos del panel posterior para fijar el módulo y mantener una conexión adecuada de puesta a tierra del chasis.
• Verifique la impedancia del lazo y los límites eléctricos de las barreras antes de conectar el cableado de campo de RTD o TC.
• Aleje los cables de sensores de baja tensión de los conductores de CA de alta potencia para minimizar las interferencias electromagnéticas.
