Descripción

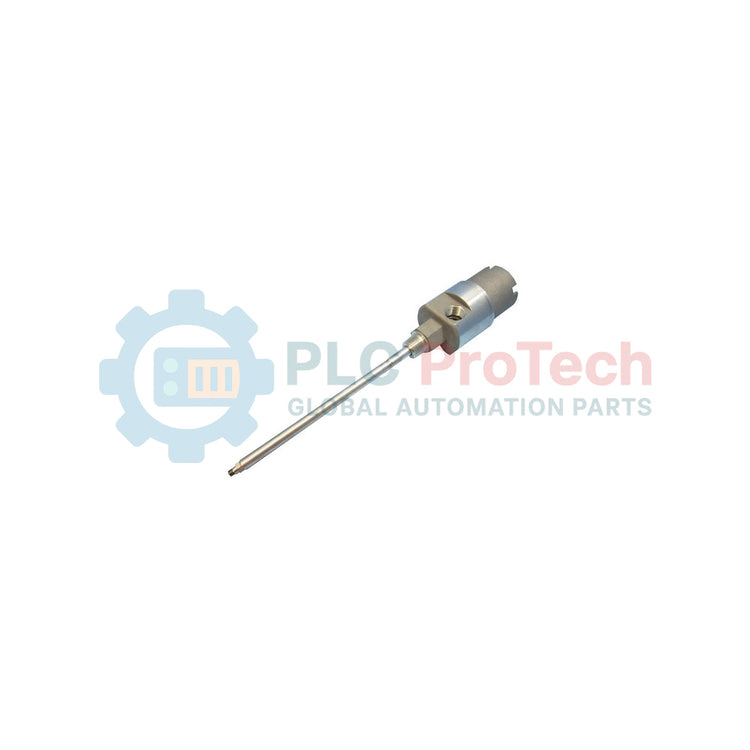

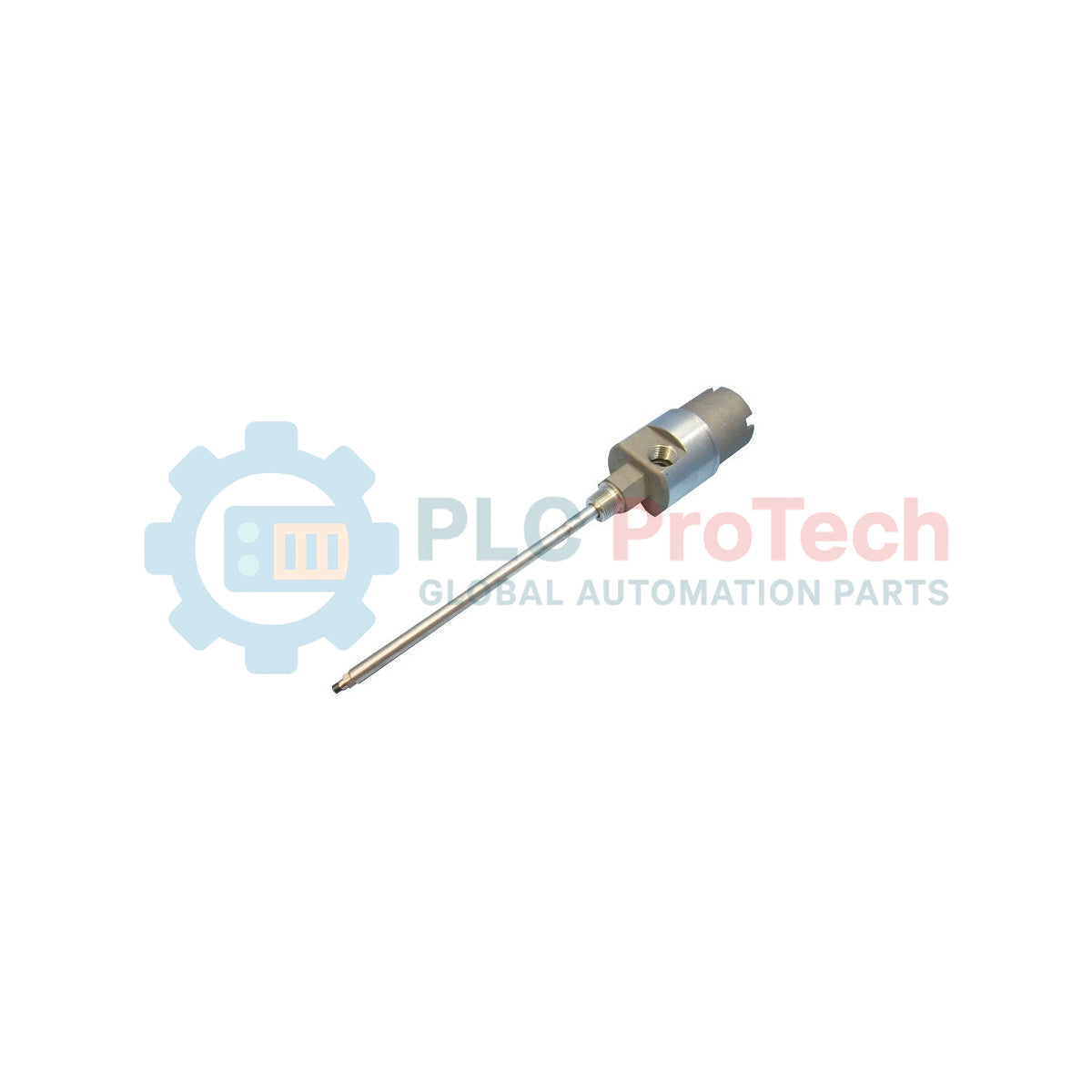

Diseñada para proteger los sensores de proximidad en entornos exigentes de maquinaria rotativa, la carcasa Bently Nevada 24701-16-05-25-059-04-02 proporciona una barrera física robusta y un sellado ambiental para transductores industriales. Este conjunto de alta integridad garantiza el funcionamiento confiable de las mediciones de vibración y posición del eje al aislar los elementos críticos de la sonda de contaminantes externos, altas presiones y riesgos mecánicos. Fabricada con aleaciones de acero inoxidable de primera calidad, ofrece una durabilidad excepcional en instalaciones exigentes de los sectores químico, de petróleo y gas, y de generación de energía.
Características
-
Compatibilidad diseñada: Configurado específicamente para integrarse perfectamente con las sondas de proximidad Bently Nevada 3300 XL de 8 mm.
-
Metalurgia de primera calidad: Fabricado con un cuerpo principal de acero inoxidable 303 y un manguito de acero inoxidable 304 para resistir la corrosión atmosférica y química.
-
Penetración precisa: Cuenta con una profundidad de penetración de la sonda de 5.9 pulgadas, configurada de fábrica para garantizar un posicionamiento físico preciso con respecto al objetivo observado.
-
Adaptador separador: Equipado con un adaptador separador de 2.5 pulgadas para facilitar el espacio libre y la alineación adecuada.
-
Sellado ambiental robusto: Incorpora una opción de montaje con rosca 3/4-14 NPT para mantener la integridad estructural y de presión.
Aplicaciones
- Sistemas de monitoreo de alojamientos de cojinetes de turbinas de vapor y de gas.
- Análisis de vibraciones de ejes de compresores centrífugos y axiales.
- Bombas de alimentación de calderas de alta presión y carcasas de cajas de engranajes industriales.
- Configuraciones de alineación de ejes y vibración radial de generadores hidroeléctricos.
Especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Bently Nevada |
| Número de pieza / SKU |
24701-16-05-25-059-04-02 |
| Serie de la carcasa |
Serie 24701 |
| Compatibilidad de la sonda |
Sonda de 3300 XL de 8 mm (opción 16) |
| Longitud del cable de sonda compatible |
0,5 metros / 20 pulgadas (opción 05) |
| Longitud del adaptador separador |
2,5 pulgadas (opción 25) |
| Profundidad de penetración de la sonda |
5,9 pulgadas (opción 059) |
| Configuración de los accesorios |
Solo un tapón 3/4-14 NPT (opción 04) |
| Opción de rosca de montaje |
3/4-14 NPT (opción 02) |
| Material del cuerpo |
Acero inoxidable 303 |
| Material del manguito |
Acero inoxidable 304 |
| País de origen |
Estados Unidos (EE. UU.) |
| Peso de envío (calculado) |
3,0 kg / 6,6 libras |
Pautas de instalación
ADVERTENCIA CRÍTICA
Asegúrese de que la maquinaria supervisada esté completamente apagada, aislada y despresurizada antes de intentar instalarla. La fuga de fluido de proceso o aceite a presión puede causar lesiones personales graves. Siga todos los procedimientos de bloqueo y etiquetado (LOTO) de las instalaciones.
1
Inspección previa a la instalación
Inspeccione las roscas de la carcasa, el adaptador separador y el manguito. Asegúrese de que todas las superficies de sellado estén limpias y no tengan mellas, arañazos ni residuos de fabricación.
2
Aplique sellador de roscas
Aplique un sellador de roscas de grado industrial (adecuado para la temperatura de funcionamiento y el medio de la máquina) a las roscas de montaje 3/4-14 NPT.
3
Montaje y apriete
Enrosque con cuidado el conjunto de la carcasa en el puerto de la carcasa de la máquina. Apriete el conjunto al par especificado, procurando no cruzar la rosca ni apretarlo demasiado.
4
Enrutamiento y sellado de la sonda
Pase el cable de la sonda de 0,5 metros por el conducto protector y selle los puertos que no se utilicen con el tapón 3/4-14 NPT incluido para mantener una protección ambiental completa.
