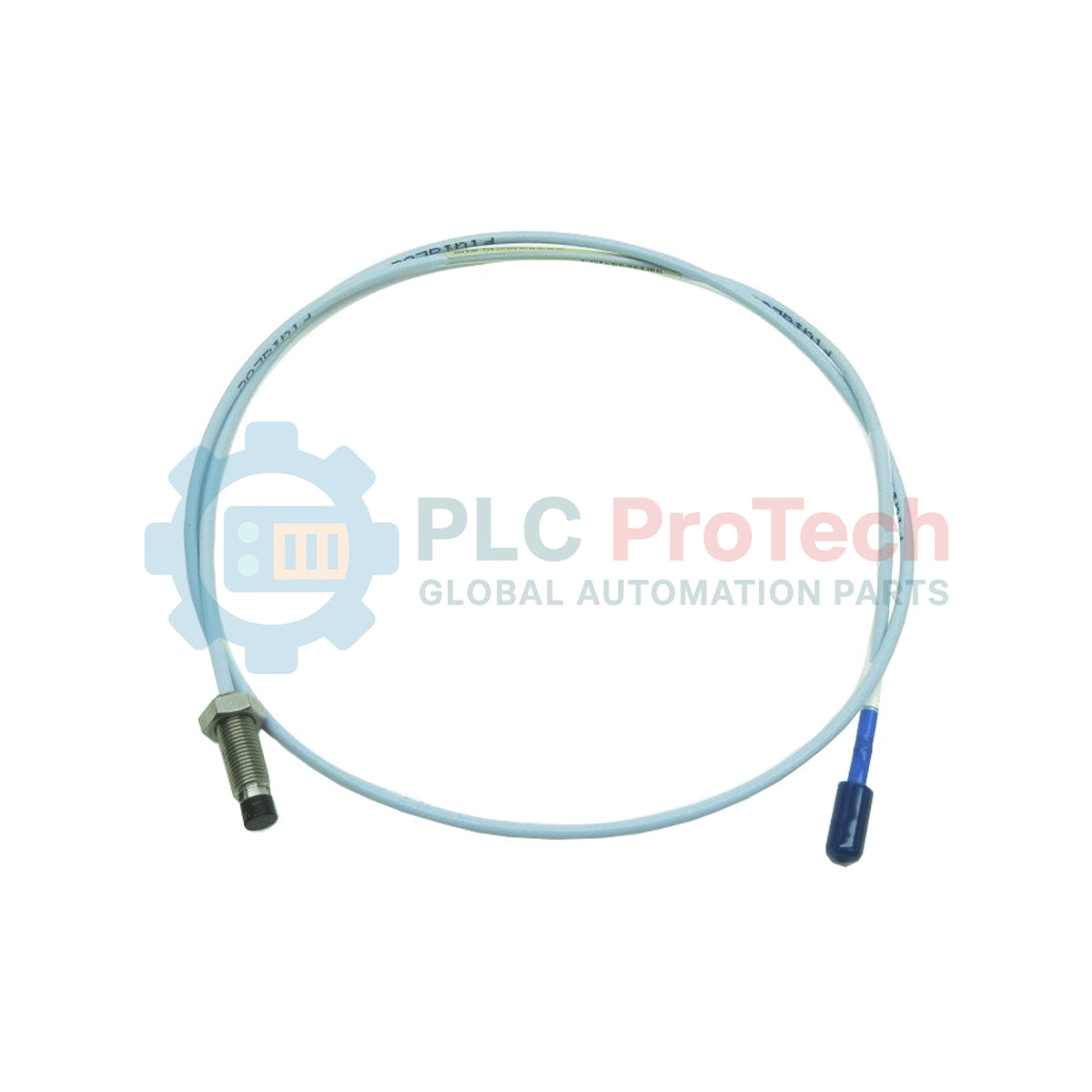

Sonda de proximidad Bently Nevada 330101-00-52-10-02-CN de 8 mm 3300 XL

Descripción

Diseñado para el monitoreo de alta fiabilidad de la vibración y la posición del eje, el Bently Nevada 330101-00-52-10-02-CN funciona como un sensor industrial de desplazamiento sin contacto dentro del sistema de transductor de proximidad 3300 XL de 8 mm. Esta sonda proporciona mediciones continuas y precisas del desplazamiento del eje, la vibración radial y la posición del empuje axial en maquinaria rotativa crítica, y ofrece una resistencia excepcional a la entrada de fluidos y al desgaste mecánico.

Características principales

• Cumplimiento de API 670: Cumple plenamente las normas del sector para sistemas de protección y diagnóstico de maquinaria.
• Conector ClickLoc: Cuenta con un conector coaxial miniatura ClickLoc resistente a la humedad y chapado en oro para un acoplamiento mecánico seguro.
• Carcasa resistente a la corrosión: La carcasa estándar de acero inoxidable de la sonda protege los conjuntos internos del núcleo frente a entornos adversos.
• Estabilidad térmica optimizada: Mantiene la integridad de la señal en un amplio rango de variaciones de temperatura típicas de las salas de turbinas industriales pesadas.

Aplicaciones

• Análisis de la vibración del eje de turbinas de vapor y gas.
• Medición de la posición axial y radial en compresores centrífugos.
• Monitoreo del eje de generadores hidroeléctricos.
• Detección del desplazamiento del eje de cajas de engranajes industriales y bombas de alta presión.

Especificaciones técnicas

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

Esta sonda de 1.0 metros requiere un emparejamiento estricto con componentes compatibles de Bently Nevada. Para formar un sistema funcional de 5.0 metros, debe emparejarse con un cable de extensión de 4.0 metros y un sensor Proximitor de 5.0 metros. Para un sistema de 9.0 metros, utilice un cable de extensión de 8.0 metros emparejado con un Proximitor de 9.0 metros. Mezclar longitudes del sistema (por ejemplo, usar un cable de extensión de 9.0 metros con un Proximitor de 5.0 metros) provocará desfases graves de calibración y datos de desplazamiento inexactos.

Errores de aplicación y notas de ingeniería

La longitud total de la carcasa, de 5.2 pulgadas, está diseñada para instalaciones en pozos profundos. Al montar esta unidad, calcule la expansión térmica de la carcasa bajo carga operativa. Una rigidez inadecuada del soporte o no tener en cuenta el crecimiento térmico de la carcasa puede provocar el contacto físico entre la punta de 8 mm y el objetivo del eje giratorio, lo que causaría una falla inmediata del sensor. Asegúrese de que los cables de señal se tiendan por conductos conectados a tierra exclusivos, separados de las líneas de CA de alta tensión, para evitar la inyección de ruido EMI.

Consejos para la puesta en servicio y la calibración

Durante la puesta en servicio, calibre la separación física de la sonda utilizando un multímetro digital para medir la salida de tensión continua en el terminal del sensor Proximitor. Una separación física de 1.0 mm (40 mils) corresponde a una tensión de polarización estándar del sensor de -10.0 VCC cuando se calibra con acero AISI 4140. Antes de bloquear la rosca de montaje, verifique que la excentricidad física y la excentricidad eléctrica no superen las directrices de API 670 (normalmente 0.25 mils / 6.3 micrómetros combinados).
