Descripción

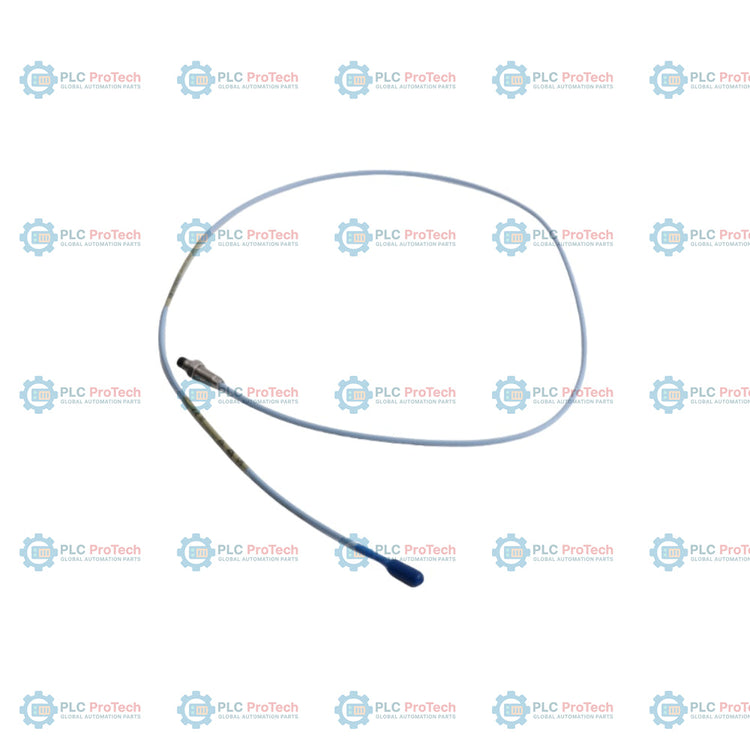

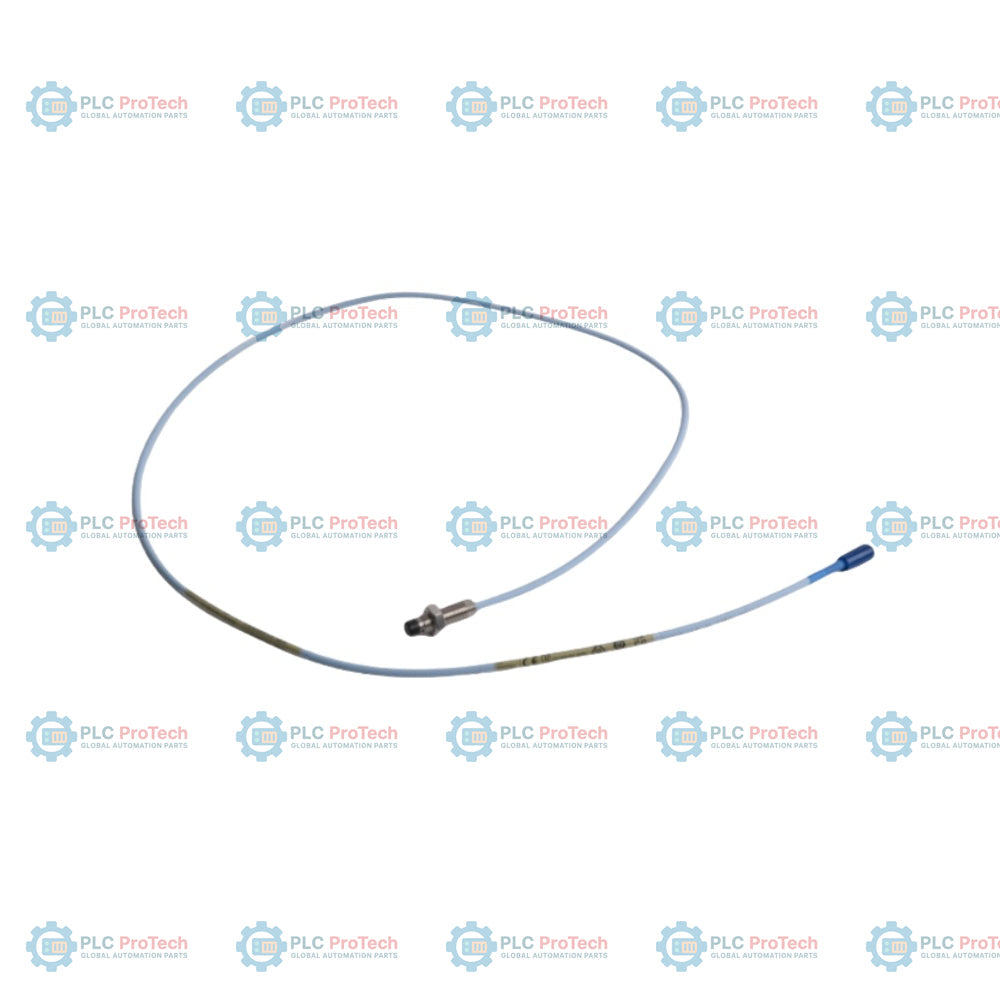

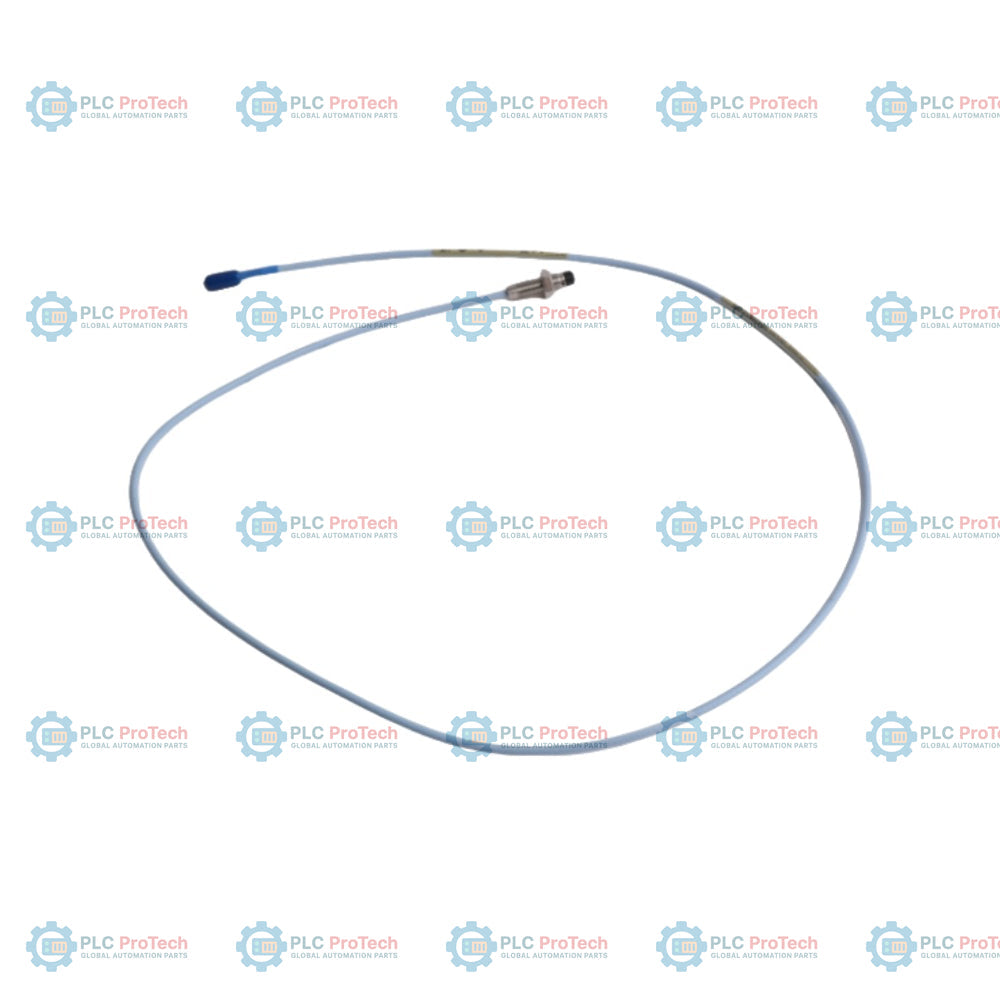

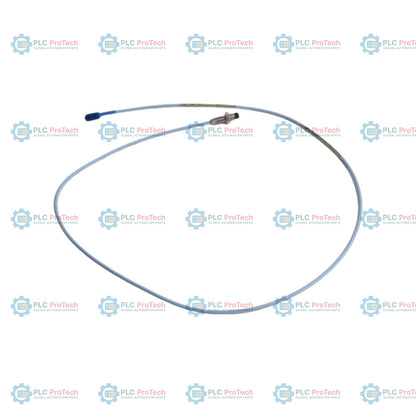

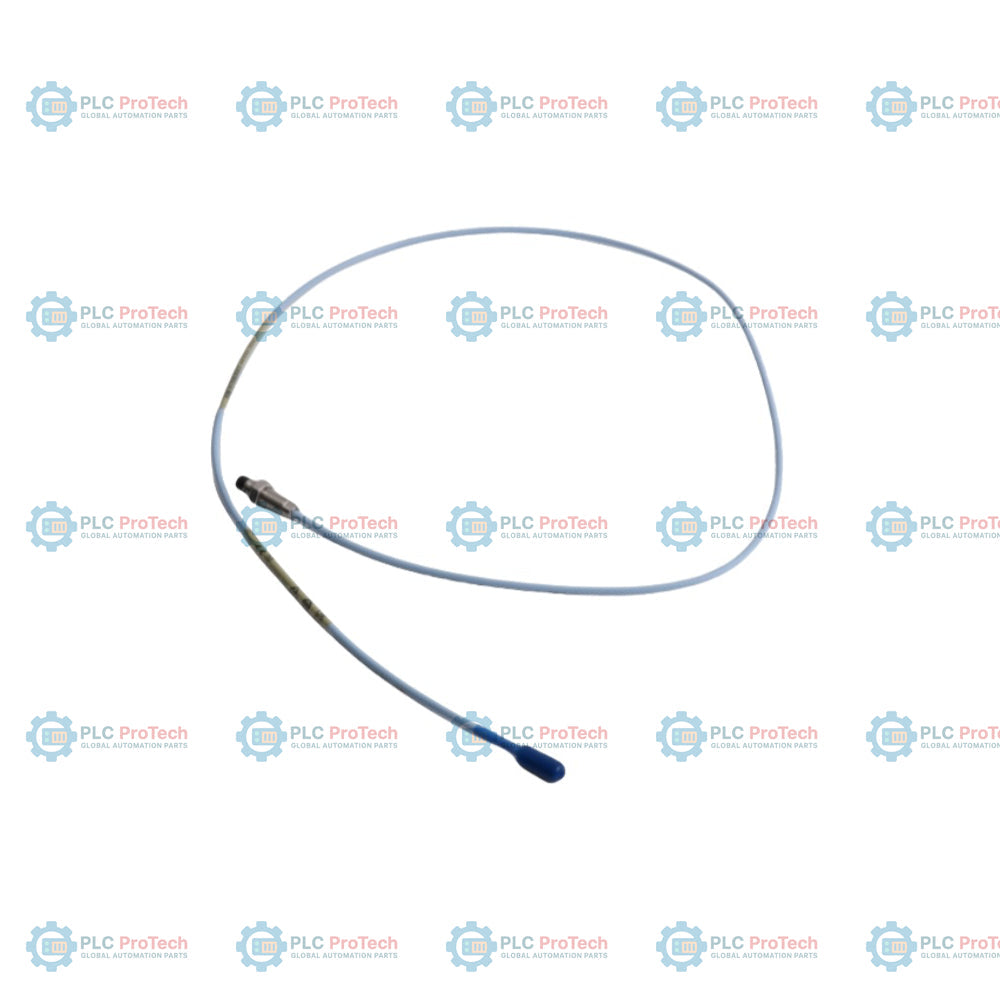

El Bently Nevada 330101-00-78-15-02-05 es una sonda de proximidad de 8 mm sin contacto y de alto rendimiento, diseñada para medir con precisión la vibración radial y la posición del eje en maquinaria industrial rotativa crítica. Como componente esencial de la cadena de protección de maquinaria de la serie 3300 XL, esta configuración específica cuenta con una rosca 3/8-24 UNF, una longitud de carcasa completamente roscada de 7.8 pulgadas (0.0 pulgadas sin rosca) y un cable coaxial estándar de 1.5 metros (4.9 pies) que termina en un conector coaxial ClickLoc miniatura. Esta variante se solicita con el código de opción 02, que especifica un cable coaxial estándar sin protector de conector integrado, y el código de opción 05, que la certifica con aprobaciones CSA, ATEX e IECEx para entornos industriales peligrosos. Diseñada para reemplazar los sensores de contacto tradicionales, esta sonda funciona según el principio de las corrientes parásitas para detectar desplazamientos del eje a nivel micrométrico en condiciones operativas extremas.

Características

• La tecnología de detección de corrientes parásitas sin contacto proporciona una supervisión del desplazamiento de la maquinaria sin desgaste.
• Carcasa robusta de acero inoxidable con rosca 3/8-24 UNF y diseño de carcasa de 7.8 pulgadas completamente roscado.
• Cable coaxial estándar de 1.5 metros (4.9 pies) para cadenas de supervisión compactas.
• El conector coaxial miniatura ClickLoc proporciona una conexión eléctrica segura a los cables de extensión.
• La punta de la sonda de sulfuro de polifenileno (PPS) ofrece una alta resistencia a la exposición y la degradación químicas.
• La junta tórica de Viton proporciona un sellado de presión duradero entre la punta de la sonda y la carcasa.
• Certificada con aprobaciones triples para áreas peligrosas (CSA, ATEX, IECEx) para su instalación en entornos explosivos.

Aplicaciones

Esta sonda de proximidad está optimizada para la protección continua de maquinaria y la supervisión diagnóstica de equipos rotativos críticos, incluidos:

• Análisis de la vibración radial y del movimiento dinámico en ejes de turbinas de vapor y gas de alta velocidad [MODEL TRAITS].
• Seguimiento de la posición del empuje axial y del crecimiento térmico de la carcasa en compresores de proceso [MODEL TRAITS].
• Medición del desplazamiento del rotor y de la dinámica del eje en bombas industriales de alta presión [MODEL TRAITS].
• Supervisión de sobrevelocidad y referencia de fase (Keyphasor) en generadores, motores y cajas de engranajes.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Para garantizar una medición precisa del transductor y la calibración del sistema, siga estas prácticas estándar:

• Monte la sonda con la separación recomendada de -9 Vdc o aproximadamente 1.27 mm (50 mils) de la superficie objetivo para la supervisión estándar de vibración radial.
• Asegúrese de aplicar prácticas adecuadas de cableado tendiendo los cables de extensión de la sonda con un blindaje y una conexión a tierra adecuados para evitar interferencias electromagnéticas.
• Verifique que la longitud máxima de acoplamiento de la rosca no supere 0.563 pulgadas (14.3 mm) para evitar que se atasque durante la instalación.
• Conecte el conector coaxial dorado ClickLoc apretándolo únicamente con los dedos. No utilice herramientas ni pinzas, ya que podrían dañar el conector miniatura.
• Evite exponer la punta de la sonda a líquidos y soluciones químicas con valores de pH extremadamente altos o bajos, ya que esto puede erosionar el conjunto de sulfuro de polifenileno y provocar una falla del sello de presión.

Conformidad y certificaciones

La sonda está certificada conforme al código de opción 05 para cumplir los requisitos de seguridad en entornos explosivos:

• CSA: Aprobado para áreas peligrosas como dispositivo intrínsecamente seguro o no incendiario cuando se cablea correctamente con barreras galvánicas.
• ATEX: Certificado conforme a las normas europeas para atmósferas explosivas con gases y polvo.
• IECEx: Certificado internacionalmente para atmósferas con gases, vapores y nieblas explosivos.
