Fabricante: Bently Nevada
Número de producto: 330102-00-12-10-02-CN
País de origen:Estados Unidos
Tipo de producto: Sondas de proximidad
Pago: Transferencia bancaria, Western Union
Peso: 320g
Dimensiones: 23,0 cm x 23,0 cm x 7,5 cm
Puerto de envío: Xiamen
Garantía: 12 meses

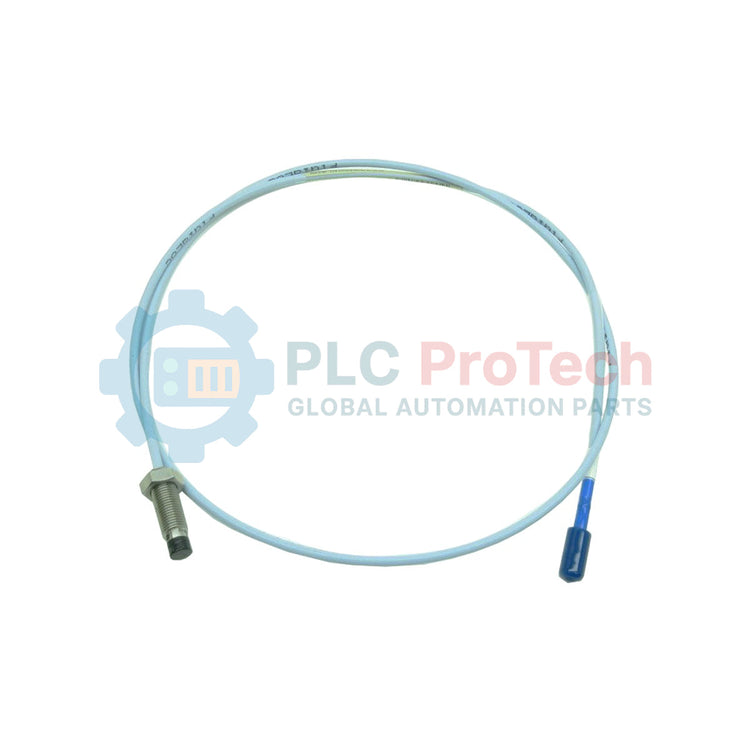

Diseñado para la protección de activos de maquinaria crítica, el Bently Nevada 330102-00-12-10-02-CN funciona como un robusto sensor de corrientes de Foucault dentro del sistema de transductor de proximidad 3300 XL de 8 mm estándar de la industria. Esta sonda proporciona mediciones precisas estáticas (de posición) y dinámicas (de vibración), convirtiendo el movimiento físico del eje en señales eléctricas cuando se integra con un sensor Proximitor compatible. Presenta un diseño robusto que soporta entornos industriales adversos, por lo que es ideal para máquinas con cojinetes de película fluida, como turbinas de vapor, compresores y bombas de alta velocidad. La unidad incorpora un conector coaxial miniatura ClickLoc especializado para garantizar la integridad de la señal bajo vibración continua.
| Parámetro / código de opción | Especificaciones técnicas |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |
| Serie del modelo del producto | Sondas de proximidad 3300 XL de 8 mm |
| Número de pieza del modelo | 330102-00-12-10-02-CN |
| Opción de longitud sin rosca (00) | 0.0 pulgadas (cuerpo completamente roscado, 3/8-24 UNF-2A) |
| Opción de longitud total de la carcasa (12) | 1.2 pulgadas |
| Opción de longitud total (10) | 1.0 metro (3.3 pies) |
| Tipo de conector y cable (02) | Conector coaxial miniatura ClickLoc, cable estándar |
| Opción de aprobación de organismos (CN) | Certificaciones para áreas peligrosas específicas de cada país (por ejemplo, China Ex / NEPSI) |
| Rango de temperatura de funcionamiento | -51 a +177 °C (-60 a +350 °F) |
| País de origen | Estados Unidos (EE. UU.) |
| Peso de envío (calculado) | 2.0 kg (incluido el embalaje de envío) |
| Dimensiones del paquete (calculadas) | 23.0 cm x 23.0 cm x 7.5 cm |
| Componente del conector | Asignación de señales del circuito | Descripción funcional |
|---|---|---|
| Clavija central coaxial | Señal de RF / Excitación del sensor | Conexión de la señal portadora de alta frecuencia desde el Proximitor |
| Blindaje exterior coaxial | Tierra común / Retorno | Proporciona una barrera de blindaje y una ruta de retorno para el circuito de corrientes parásitas |
Esta sonda de 8 mm 3300 XL funciona con sensores Proximitor 3300 XL (como los de la serie 330180). Mantiene la compatibilidad inversa con plataformas estándar de monitorización de proximidad de la serie 3300 no XL, siempre que la configuración del sistema utilice longitudes eléctricas coincidentes. El factor de escala de calibración del sistema (200 mV/mil) se ve comprometido si las longitudes de cable de 5,0 m y 9,0 m se intercambian incorrectamente.
Asegúrese de que la parte sin armadura del conductor de la sonda no roce contra juntas metálicas afiladas dentro del alojamiento del cojinete. Al diseñar soportes para roscas 3/8-24, mantenga un campo de visión lateral despejado alrededor de la punta. Se requiere una distancia mínima de 1,5 veces el diámetro de la punta de la sonda (12 mm de holgura) respecto de cualquier superficie metálica adyacente para evitar interferencias de visión lateral que provoquen respuestas de señal no lineales.
Al unir los conectores ClickLoc, limpie los contactos con un limpiador de contactos electrónicos de secado rápido. Evite que los aceites de la piel entren en contacto con las clavijas de conexión coaxial. Apriete los conectores a mano hasta que encajen en su sitio con un "clic". Se recomienda encarecidamente envolver la conexión con cinta de silicona autoamalgamante para evitar la migración de aceite al interior del conector, que es la principal causa de deriva de señal en las carcasas de turbinas de vapor.
Aísle, detenga y asegure toda maquinaria rotativa de alta velocidad antes de instalar o ajustar mecánicamente la sonda de proximidad. Asegúrese de que el sensor Proximitor esté apagado antes de desconectar el enlace coaxial para evitar descargas electrostáticas o daños transitorios en las entradas del sistema de control.
Monte el soporte de la sonda en el alojamiento del cojinete e introduzca la sonda en el prensaestopas roscado hasta que la punta entre suavemente en contacto con la superficie del eje.
Retraiga la sonda para establecer la separación física recomendada (normalmente 1,27 mm o 50 mils para la calibración de rango medio, lo que corresponde aproximadamente a una tensión de separación de -10,0 V CC).
Apriete la contratuerca hasta el límite de par mecánico especificado para evitar que se afloje, teniendo cuidado de no retorcer ni someter a tensión torsional el conductor interno de la sonda.
Pase el cable de extensión de 1,0 metros por un conducto eléctrico protector y bloquee firmemente el conector ClickLoc en su sitio.
