Descripción

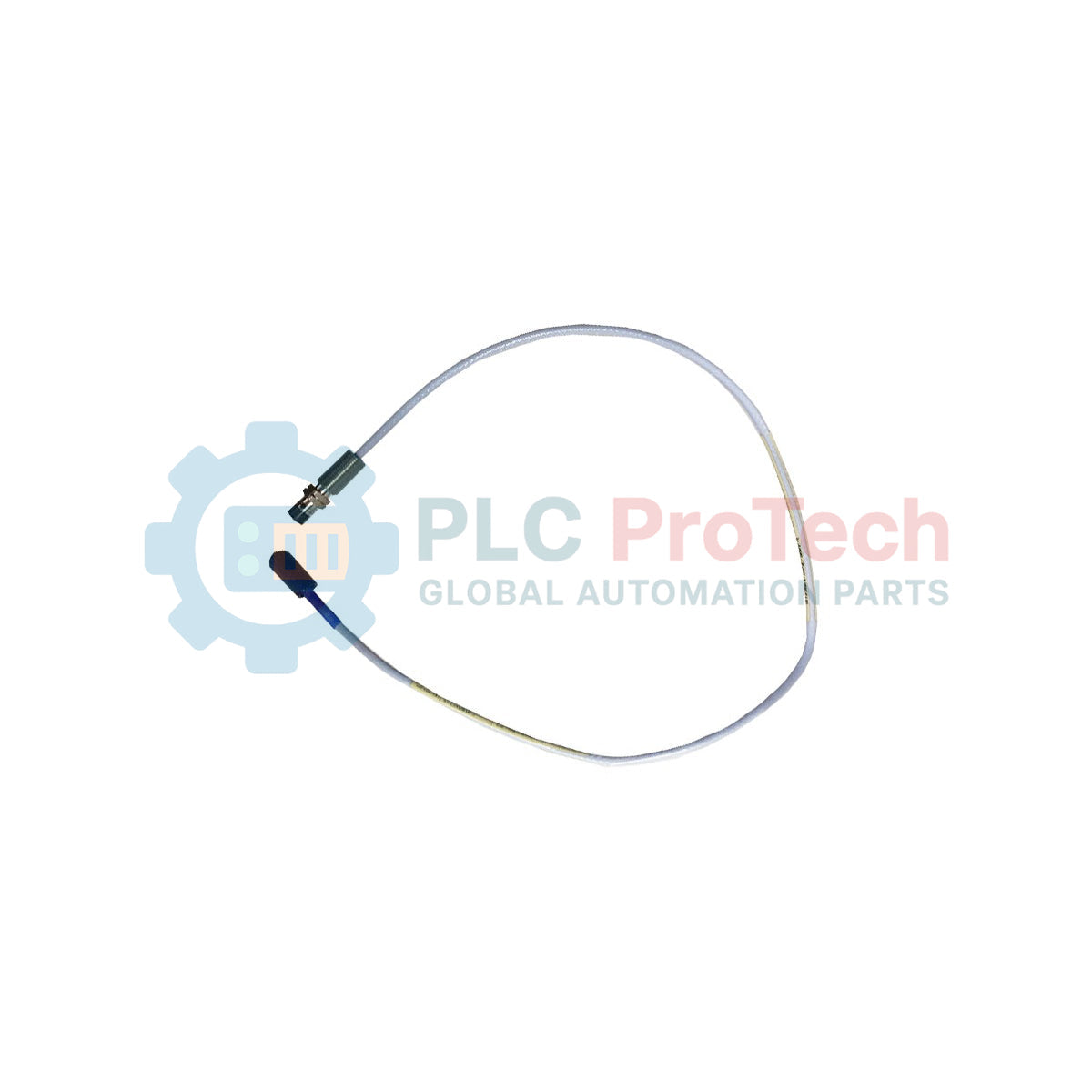

Este transductor Bently Nevada 330106-05-030-10-02-CN proporciona información esencial sobre la vibración y la posición del eje, y funciona como componente central del sistema de transductor de proximidad 3300 XL de 8 mm. Diseñado para instalaciones de montaje inverso en las que las holguras internas de la máquina requieren una rosca de entrada posterior, la unidad ofrece mediciones de desplazamiento sin contacto de alta precisión para turbomaquinaria. Cuenta con una rosca 3/8-24 UNF sin armadura, un cable de 1,0 metro de longitud total y un conector coaxial ClickLoc miniatura que garantiza una conexión eléctrica fiable. Esta sonda, con certificaciones completas de organismos reguladores específicas para el país con el código CN, está optimizada para cumplir los requisitos de seguridad en áreas peligrosas.
Características principales
-
Diseño de montaje inverso: Carcasa especializada con rosca 3/8-24 UNF y sección sin rosca, optimizada para configuraciones de instalación inversa.
-
Cable sin armadura: Cable coaxial ligero y flexible, sin armadura protectora exterior, para un tendido ordenado.
-
Conexión coaxial ClickLoc: Equipado con un conector ClickLoc miniatura que resiste las interrupciones de señal causadas por vibraciones.
-
Certificación HazLoc: El sufijo CN proporciona aprobaciones locales para áreas peligrosas y a prueba de explosiones.
-
Compatibilidad del sistema: Totalmente calibrado para funcionar con sensores Proximitor 3300 XL y ofrecer una salida de escala lineal.
Aplicaciones
-
Monitoreo de turbomaquinaria: Seguimiento directo de la vibración radial del eje y la posición del empuje axial.
-
Protección de ejes de compresores y bombas: Detecta la vibración por película de aceite, el desequilibrio del rotor y la desalineación estructural en bombas industriales de alta velocidad.
-
Turbinas hidroeléctricas y de gas: Se utilizan en entornos exigentes para detectar holguras críticas del eje y dinámicas de rotación.
Tabla de configuración de opciones
| Segmento de SKU |
Significado de la opción |
Valor seleccionado |
| 330106 |
Modelo base |
Sonda 3300 XL de 8 mm con montaje inverso, 3/8-24 UNF, sin armadura |
| -05 |
Longitud sin rosca |
0,5 pulgadas (13 mm) |
| -030 |
Longitud total de la carcasa |
3,0 pulgadas (76 mm) |
| -10 |
Longitud total |
1,0 metro (3,3 pies) |
| -02 |
Tipo de conector |
Conector coaxial ClickLoc miniatura |
| -CN |
Aprobaciones de organismos |
Aprobaciones específicas del país (cumplimiento con China Ex/NEPSI) |
Especificaciones técnicas
| Fabricante |
Bently Nevada (Baker Hughes) |
| Número de modelo |
330106-05-030-10-02-CN |
| Diámetro de la punta de la sonda |
8 mm |
| Tamaño de rosca |
Rosca 3/8-24 UNF (montaje inverso) |
| Estilo de cable |
Cable coaxial sin armadura |
| Rango lineal |
2,0 mm (80 milésimas), a partir de 0,25 mm (10 milésimas) desde la punta |
| Factor de escala (sistema) |
7,87 V/mm (200 mV/mil) cuando se combina con el proximitor 3300 XL |
| Rango de temperatura de funcionamiento |
-51 a +177 °C (-60 a +350 Fahrenheit) |
| Material del conector |
Latón chapado en oro con aislantes de sulfuro de polifenileno (PPS) |
| País de origen |
Estados Unidos |
| Peso de envío (calculado) |
2.0 kg (4.41 lb) |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
La longitud de sonda de 1.0 metro utilizada en esta unidad requiere componentes de sistema compatibles. Para construir un sistema calibrado de 5.0 metros, la sonda debe combinarse con un cable de extensión de 4.0 metros y un sensor Proximitor de 5.0 metros. Asimismo, una configuración de sistema de 9.0 metros requiere un cable de extensión de 8.0 metros. La combinación de componentes 3300 XL de 8 mm con componentes antiguos que no sean XL o con longitudes de sistema incompatibles provocará errores considerables de excentricidad eléctrica y del factor de escala.
Errores de aplicación y notas de ingeniería
Un problema importante sobre el terreno durante las instalaciones de montaje inverso es el aplastamiento accidental de la punta de la sonda. Como la sonda se enrosca desde la parte posterior del manguito o adaptador de la máquina, antes de insertarla se debe visualizar físicamente la superficie objetivo del rotor o medirla con un micrómetro de profundidad mecánico. Además, asegúrese siempre de que haya suficiente espacio libre en el avellanado alrededor del cuerpo de la sonda para evitar cargas laterales o señales fantasma causadas por la interacción entre las carcasas metálicas de la maquinaria y el campo magnético de la sonda.
Consejos para la puesta en marcha y el cableado
Antes de acoplar los conectores coaxiales ClickLoc, asegúrese de limpiarlos a fondo con un limpiador de contactos aprobado y de que no tengan aceite ni grasa de maquinaria. No use alicates ni herramientas manuales para apretar el conector miniatura; basta con apretarlo con los dedos. Para evitar la contaminación por fluidos y errores de seguimiento eléctrico dentro de carcasas de maquinaria con aceite, selle siempre la unión del conector con cinta de silicona autofusionable o fundas de silicona para conectores Bently Nevada.
Directrices de instalación
ADVERTENCIA CRÍTICA: Verifique que la maquinaria esté completamente desenergizada y aislada, y que la rotación se haya detenido por completo antes de intentar instalar o reemplazar la sonda. Se deben seguir estrictamente los protocolos de bloqueo y etiquetado (LOTO) para evitar lesiones físicas catastróficas o daños a los objetivos de calibración electrónicos sensibles.
1
Mida la distancia hasta la superficie del rotor y enrosque la sonda de montaje inverso 330106 en el manguito, vigilando la resistencia que indica el contacto de la punta.
2
Retraiga la sonda para establecer la separación mecánica recomendada (normalmente 1.27 mm o 50 milésimas de pulgada) y situarla en el centro del rango lineal del sensor Proximitor.
3
Bloquee la tuerca de montaje del conjunto de montaje inverso para evitar que las vibraciones provoquen desplazamientos durante el funcionamiento.
4
Pase el cable coaxial con abrazaderas para cables estructurales, evitando curvas cerradas que excedan el radio de curvatura mínimo de 25.4 mm (1.0 pulgada).
