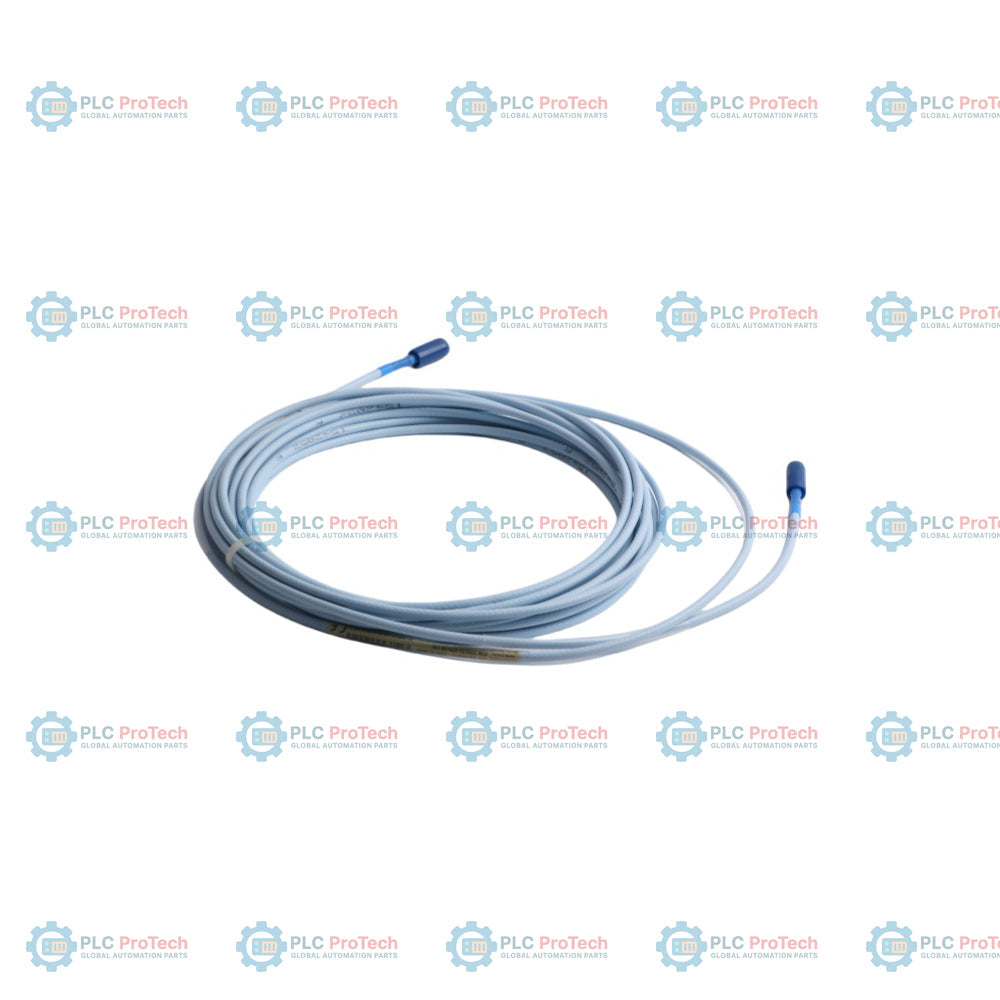

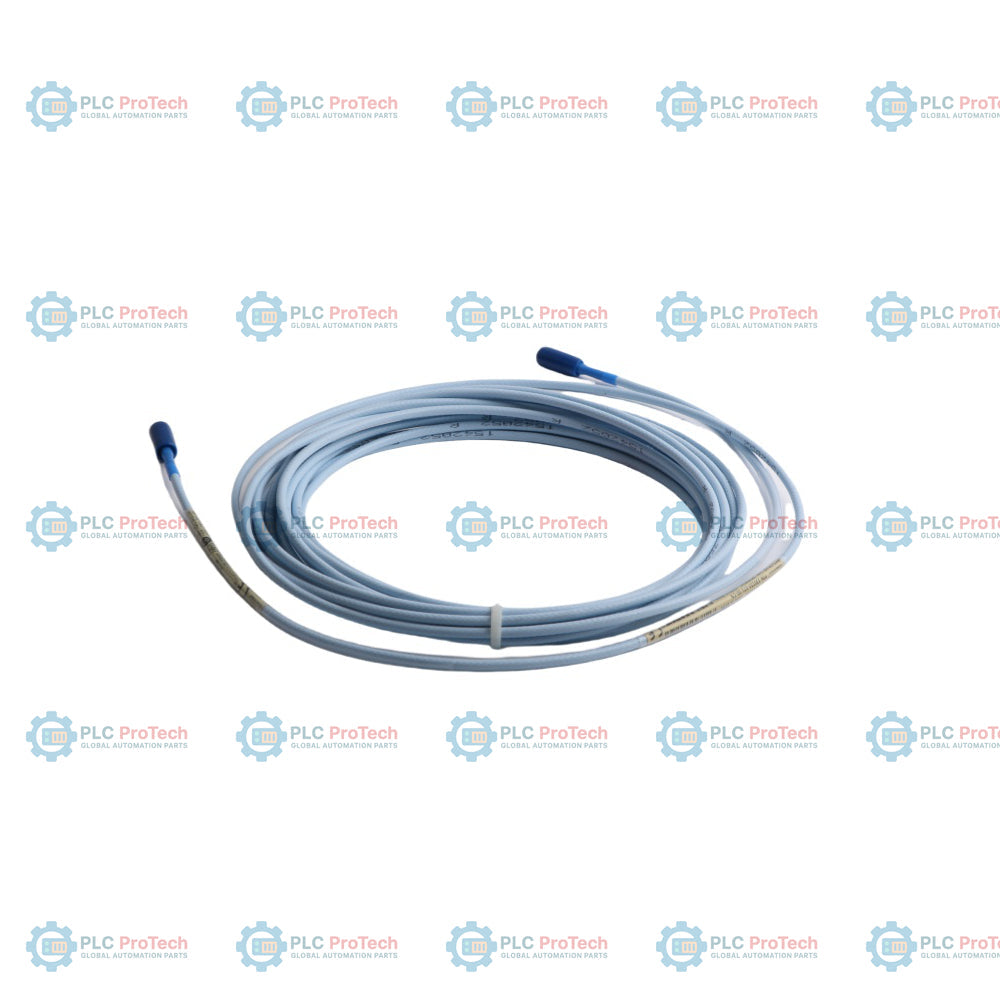

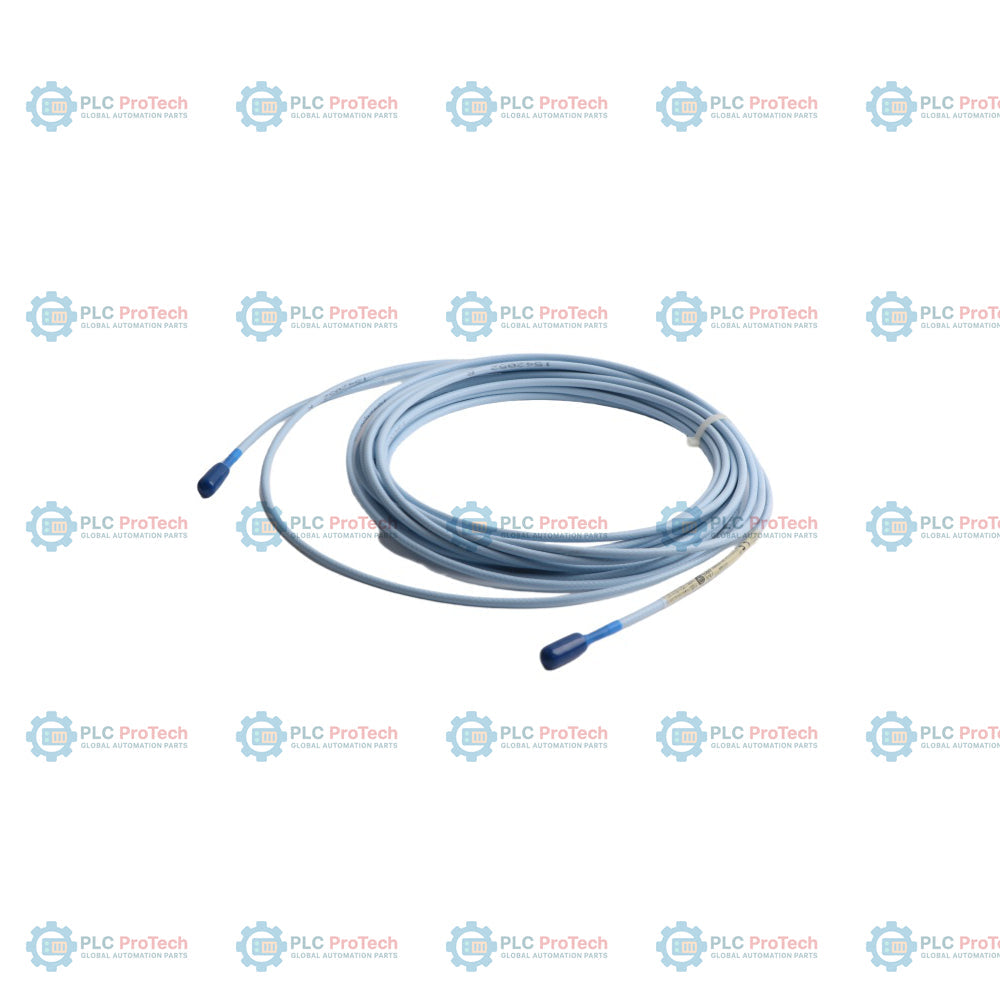

Bently Nevada 330130-070-00-CN Cable de extensión estándar 3300 XL

Operational Overview

Descripción general del funcionamiento

330130-070-00-CN es un cable de extensión Bently Nevada 3300 XL utilizado en sistemas de monitorización de vibraciones para turbinas, compresores, generadores y otros equipos rotativos críticos. Conecta las sondas de proximidad con los módulos Proximitor y garantiza una transmisión estable de la señal dentro del circuito de medición por corrientes de Foucault.

Este cable de 7,0 m admite configuraciones de instalación de alcance medio en bastidores industriales y carcasas de turbinas. Mantiene la estabilidad de la impedancia en condiciones de vibración, ciclos térmicos y ruido eléctrico. En los sistemas de monitorización de estado, este cable desempeña un papel directo en la conservación de la precisión de la señal y la prevención de falsas alarmas de vibración que pueden activar paradas innecesarias.

La configuración CN proporciona compatibilidad normativa específica de la región, manteniendo al mismo tiempo la compatibilidad total con la arquitectura estándar de los sistemas 3300 XL utilizada globalmente en las industrias de generación eléctrica y de procesos.

Opción de aprobación de conformidad regional

La estructura define la longitud física, el tipo de construcción y la clasificación normativa dentro del ecosistema de monitorización Bently Nevada 3300 XL.

Guía de adquisición (Notas sobre la estrategia de compra)

Los cables de extensión de los sistemas Bently Nevada no son intercambiables sin considerar el sistema. Los compradores deben confirmar tres parámetros clave antes de realizar la compra:

Primero, verifique la longitud total del circuito, incluida la sonda, el cable de extensión y los requisitos de entrada del Proximitor. La selección incorrecta de la longitud afecta la escala de tensión de separación y la precisión de la medición de vibraciones.

Segundo, confirme la compatibilidad del tipo de conector. Los sistemas 3300 XL requieren estándares de conectores coaxiales compatibles para garantizar la integridad estable de la señal en condiciones de vibración.

En tercer lugar, evalúe la exposición ambiental. En instalaciones de turbinas y compresores, el tendido de cables debe tener en cuenta el calor, la neblina de aceite y el esfuerzo continuo causado por las vibraciones.

Para la planificación de adquisiciones a largo plazo, los ingenieros suelen estandarizar las longitudes de los cables en varias máquinas para simplificar el inventario de repuestos y reducir la complejidad del mantenimiento.

Notas de compra (conformidad y control de riesgos)

Este producto está diseñado únicamente para sistemas de monitorización industrial y debe ser instalado por personal cualificado en instrumentación.

Una instalación incorrecta o la incompatibilidad con componentes que no sean 3300 XL pueden provocar distorsión de la señal o fallos de monitorización.

Las versiones con aprobación CN están destinadas al cumplimiento normativo específico de cada región. Los compradores deben confirmar el alcance de certificación requerido antes de utilizarlas en áreas peligrosas.

Todos los cables deben almacenarse en entornos controlados antes de la instalación para evitar el envejecimiento del aislamiento o la contaminación de los conectores.

Notas de ingeniería en campo

Mantenga una separación física entre los cables de señal y las líneas de alimentación de alta tensión para reducir las interferencias electromagnéticas en sistemas accionados por VFD.

Evite las curvas pronunciadas durante la instalación. Un esfuerzo mecánico excesivo puede degradar el rendimiento del blindaje y la estabilidad de la impedancia a largo plazo.

Utilice una puesta a tierra de un solo punto a nivel del sistema de monitorización. Varios puntos de puesta a tierra pueden introducir corriente de bucle y deriva de medición.

Notas de resolución de problemas en campo

¿Qué causa lecturas de vibración inestables en los sistemas de cables de extensión?
El tendido inadecuado, el blindaje dañado o el acoplamiento flojo del conector son las causas más comunes.

¿Una longitud incorrecta del cable puede afectar la calibración del sistema?
Sí. La longitud total del circuito debe coincidir con el diseño del sistema para garantizar una salida correcta de tensión de separación.

¿La versión CN es diferente en cuanto al rendimiento eléctrico?
No. CN solo define la aprobación de conformidad, no las características eléctricas.

¿Cuál es el error de instalación más común?
Tendido incorrecto de cables cerca de conductores de potencia y bloqueo inadecuado de los conectores.

Notas de instalación y puesta en servicio

Asegure un tendido controlado desde la sonda hasta el Proximitor para evitar el acoplamiento de interferencias electromagnéticas en entornos de turbinas y compresores.

Verifique el acoplamiento del conector ClickLoc durante la instalación. Un bloqueo parcial puede causar pérdidas intermitentes de señal bajo vibración.

Mantenga el radio mínimo de curvatura a lo largo de todo el recorrido del cable para preservar la integridad del blindaje y la estabilidad de la impedancia.
