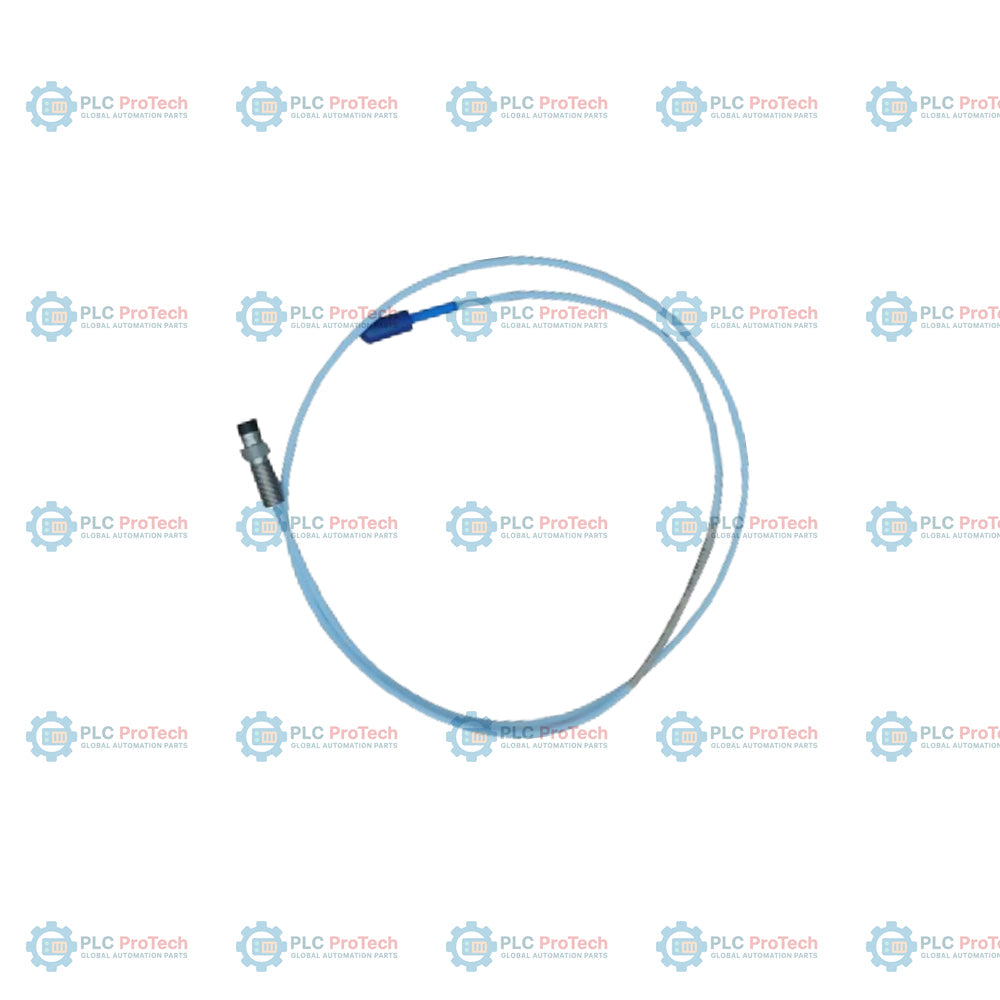

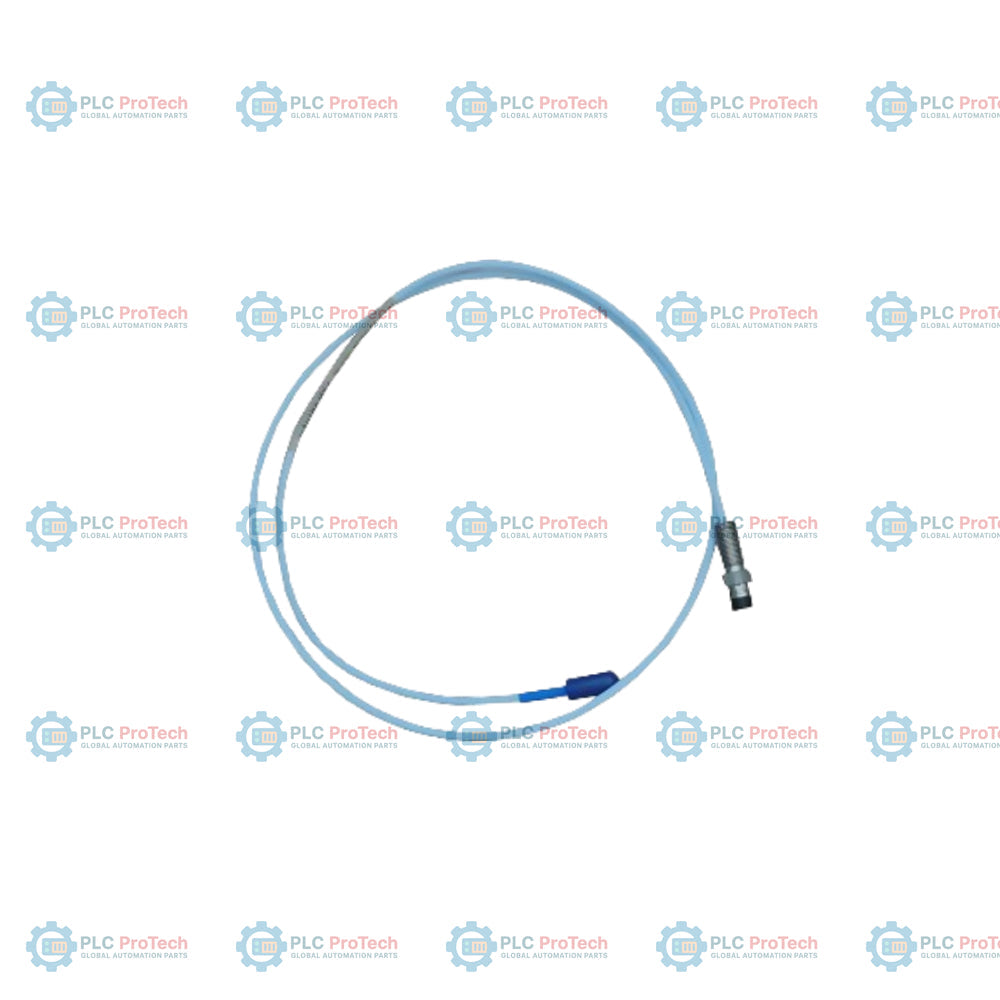

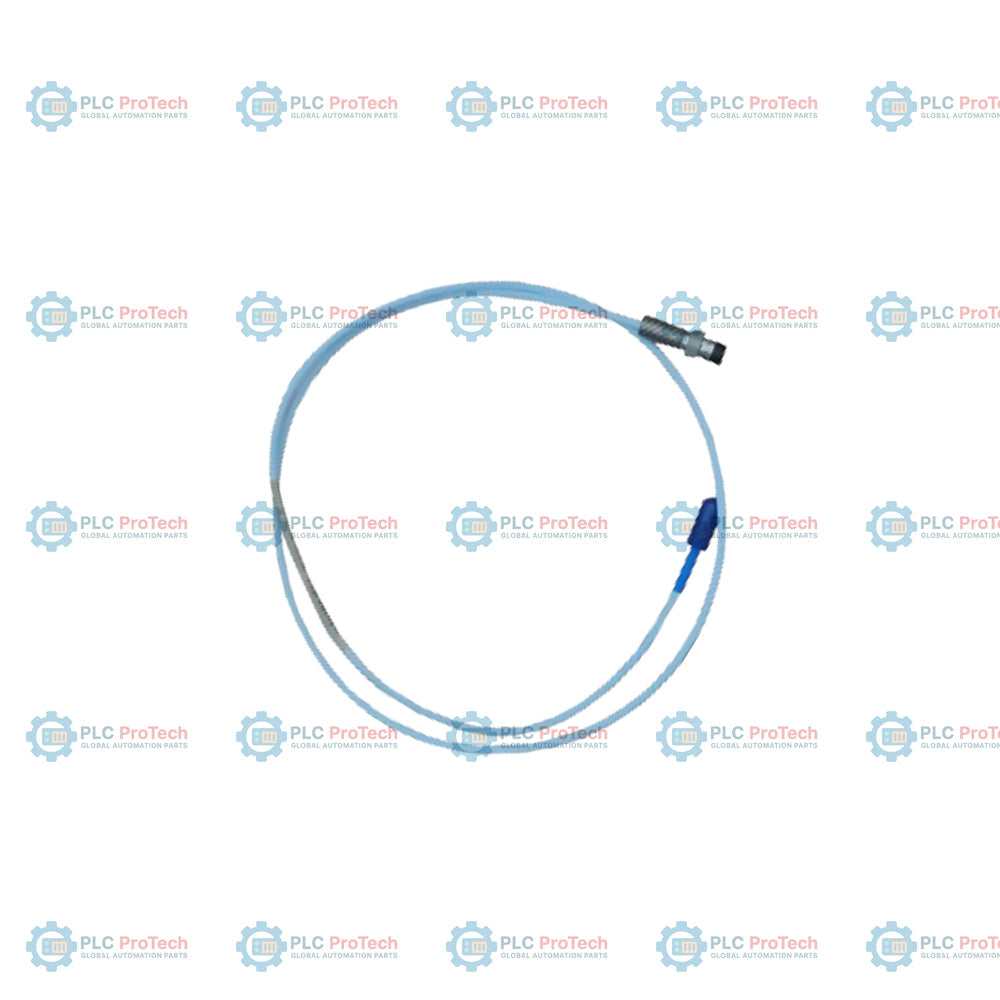

Bently Nevada 330171-00-12-10-01-CN Sonda de proximidad 3300 XL de 8 mm

Descripción general del producto

El 330171-00-12-10-01-CN es un componente fundamental del sistema de transductor de proximidad Bently Nevada 3300 XL de 8 mm. Esta sonda es un sensor sin contacto diseñado para medir la distancia estática y dinámica entre la punta de la sonda y un eje giratorio. Es el estándar mundial para supervisar la vibración radial, la alineación del eje y la posición axial en maquinaria crítica, como turbinas de gas, turbinas de vapor y grandes compresores centrífugos.

Este modelo específico cuenta con una rosca 3/8-24 UNF (estándar para la serie 330171) y está diseñado para soportar entornos industriales extremos, incluidas altas temperaturas y la exposición a aceites lubricantes. La designación «CN» garantiza que cumple certificaciones regionales específicas para áreas peligrosas con atmósferas explosivas.

Configuración técnica

Las opciones del número de pieza definen las dimensiones físicas y la conectividad eléctrica del sensor:

• Longitud sin rosca (00): 0 mm. Toda la longitud de la carcasa está roscada, lo que permite atornillar la sonda al ras contra una superficie de montaje o introducirla profundamente en una carcasa.

• Longitud total de la carcasa (12): 120 mm. Esto proporciona un alcance largo para carcasas de máquinas gruesas o soportes de montaje internos profundos.

• Longitud total (10): 1,0 metro (3,3 pies). Esta es la longitud del cable integrado tipo «pigtail». Está diseñado para combinarse con un cable de extensión de 4,0 m u 8,0 m para llegar al sensor Proximitor®.

• Conector (01): Cuenta con el conector coaxial miniatura ClickLoc™. Este conector «de referencia» incluye una funda protectora para evitar desconexiones accidentales y la contaminación ambiental.

• Homologación de organismos (CN): Homologaciones específicas del país para áreas peligrosas (por ejemplo, NEPSI para China u otras equivalentes regionales).

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Puedo utilizar una sonda 330171 con un Proximitor 3300 (no XL)?

Aunque las sondas 3300 XL son físicamente compatibles con los sistemas 3300 antiguos, la serie XL ofrece un rendimiento significativamente mejor y un rango lineal más estable. Para obtener la máxima precisión y mantener las clasificaciones SIL, siempre se recomienda utilizar la sonda XL con su Proximitor XL correspondiente.

¿Qué es el «rango lineal» y por qué es importante?

El rango lineal es la distancia (2,0 mm) en la que la sonda proporciona una salida de tensión precisa y proporcional. Si la sonda queda demasiado «separada», ya sea demasiado cerca o demasiado lejos del eje, la señal se «saturará» y el sistema no informará con precisión de la vibración ni de la posición.

¿Qué ocurre si el cable se corta o se dobla?

Como la sonda funciona según el principio de corrientes de Foucault, la longitud y la integridad física del cable coaxial forman parte del circuito sintonizado. Las dobleces o los cortes modifican la impedancia, lo que invalida la calibración. Por lo general, los cables dañados requieren sustituir el módulo.

Guía de ingeniería e instalación

• Ajuste mecánico de la separación: Durante la instalación, la sonda debe colocarse en el «centro eléctrico» de su rango. Con un Proximitor y un voltímetro, normalmente se ajusta la sonda hasta que la salida de tensión de CC indique -9,0 VCC (lo que representa una separación aproximada de 1,27 mm o 50 milésimas de pulgada).

• Evitar la «diafonía»: Si se instalan varias sondas (por ejemplo, para la vibración X e Y), asegúrese de que haya una separación mínima de 40 mm entre las puntas de las sondas para evitar que los campos magnéticos interfieran entre sí.

• Material del objetivo: De forma predeterminada, estas sondas están calibradas para acero AISI 4140. Si el eje objetivo está fabricado con una aleación diferente (como acero inoxidable), la sensibilidad del sistema cambiará y será necesario recalibrar el Proximitor o que el software tenga en cuenta un «factor de escala».

• Seguridad de la conexión: Asegúrese siempre de que el conector ClickLoc esté completamente insertado. La protección del conector (la funda de plástico transparente) debe deslizarse sobre la unión para bloquearla frente a las vibraciones.
