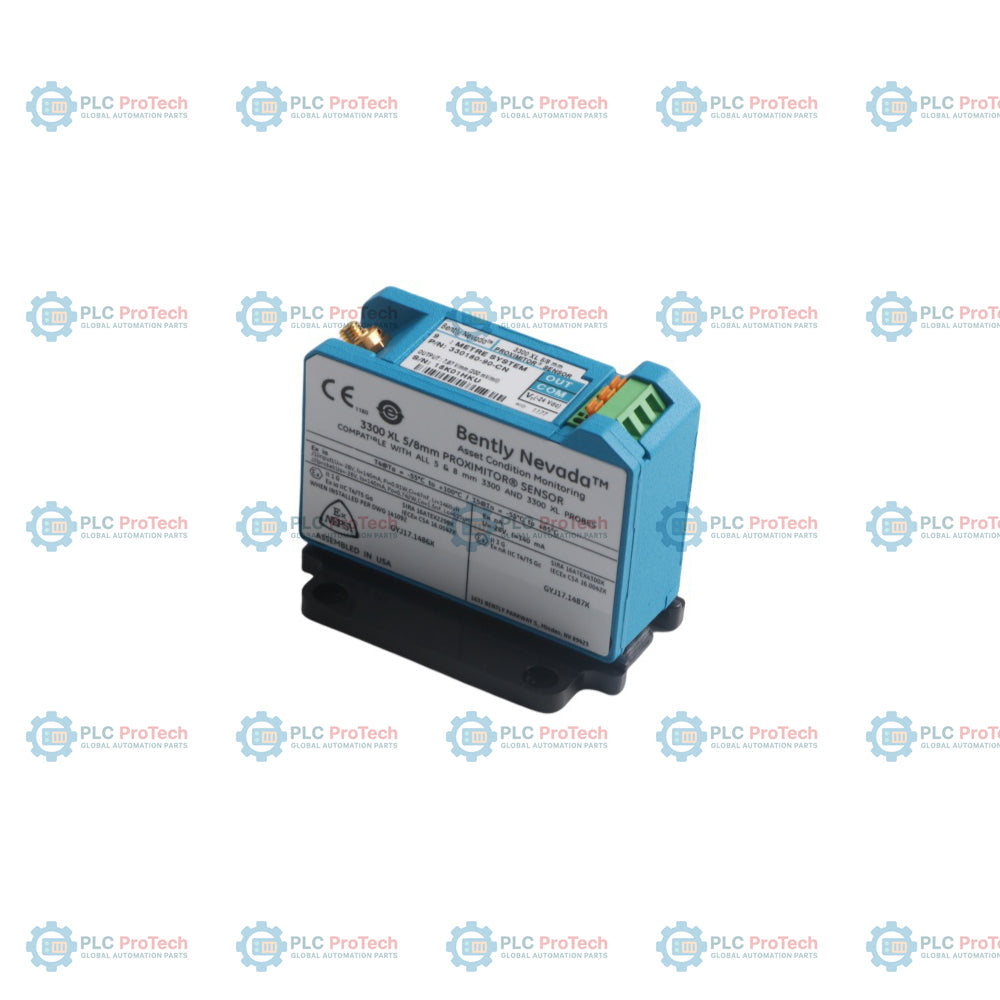

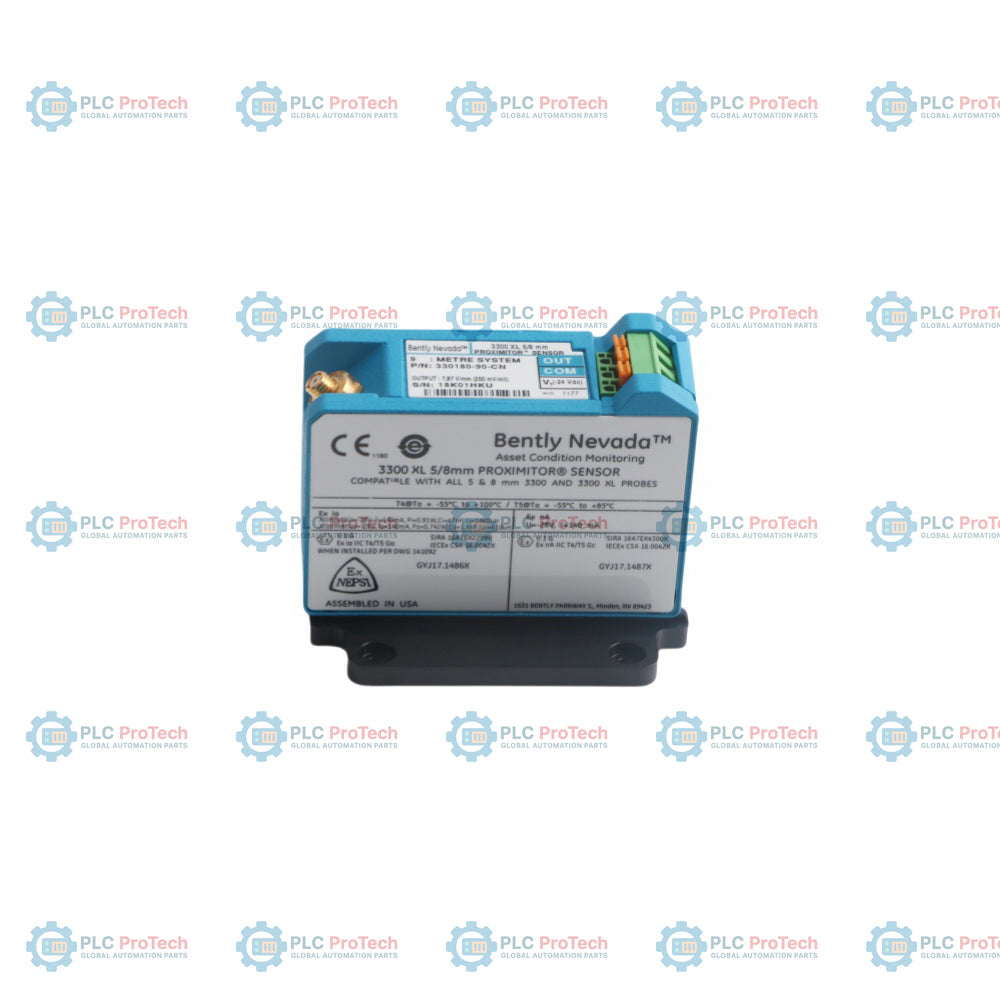

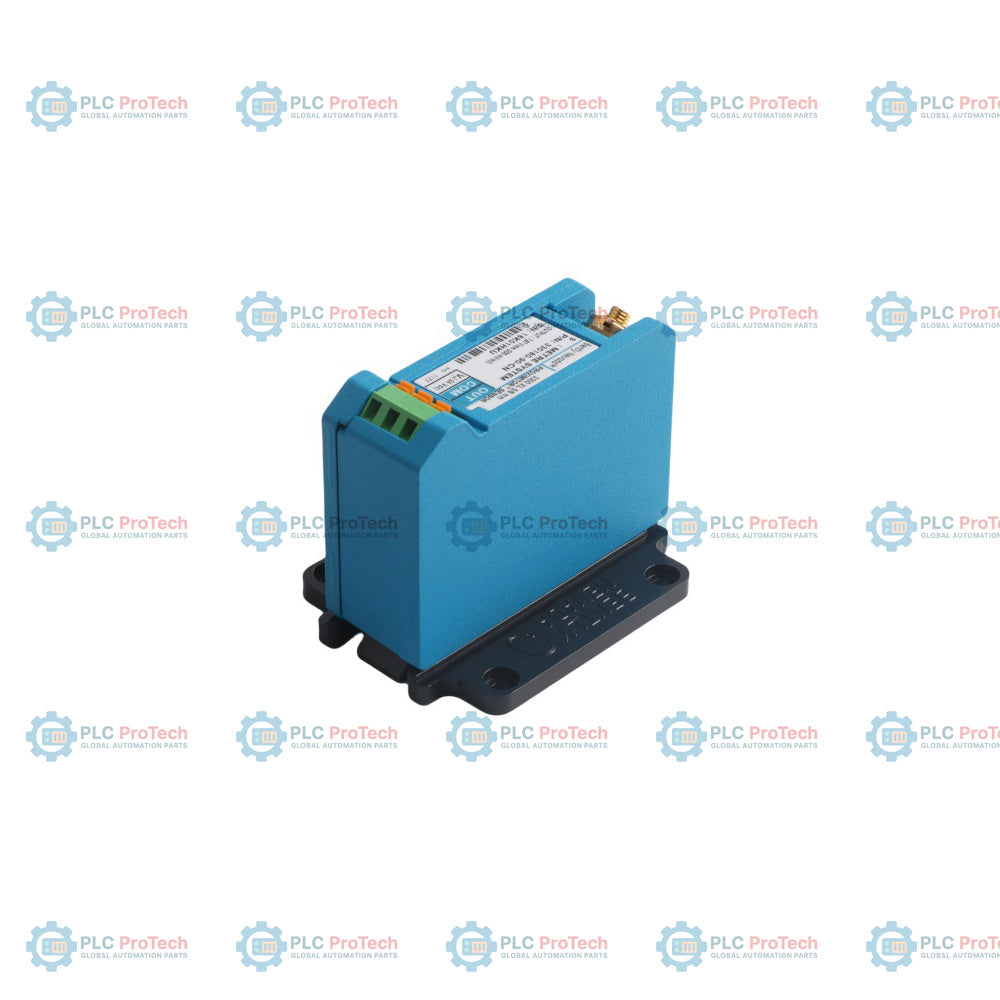

Bently Nevada 330180-90-CN 3300 XL Sensor de proximidad

Descripción general del producto

El 330180-90-CN es un transmisor de desplazamiento de corrientes de Foucault de alta calidad, diseñado por Bently Nevada para la plataforma de monitoreo de vibraciones 3300 XL . Al funcionar como controlador electrónico central de acondicionamiento en un circuito de transductor sin contacto, este módulo convierte las fluctuaciones de radiofrecuencia de alta frecuencia en una salida de voltaje lineal proporcional al movimiento del objetivo. Las infraestructuras de maquinaria rotativa de servicio pesado, incluidas las plantas de generación de energía térmica, las refinerías petroquímicas y los molinos mineros de operación continua, dependen del 330180-90-CN para controlar el estado dinámico de los cojinetes de película de fluido. Al proporcionar compatibilidad directa con versiones anteriores de instrumentación heredada obsoleta, este sensor monitorea con precisión la vibración del eje y las posiciones de empuje. Esto permite a los equipos de ingeniería detectar tempranamente la desalineación estructural, prevenir disparos catastróficos de la máquina y eliminar los tiempos de inactividad de producción no programados.

Desglose del sufijo

El montaje mecánico, el ajuste total del bucle y las certificaciones de seguridad específicas del país del sensor de proximidad 330180-90-CN se clasifican sistemáticamente mediante sus opciones de sufijo alfanumérico específicas.

• Código base 330180: Identifica la plataforma de hardware fundamental para la unidad de sensor de proximidad 3300 XL de alta estabilidad.

• Parámetro de longitud del sistema -90: Establece una longitud total calibrada del sistema de bucle de 9.0 metros (29.5 pies), optimizada exclusivamente para el montaje en panel de superficie plana. El circuito oscilador interno coincide con el perfil de impedancia específico de una sonda y un cable de extensión combinados de 9.0 metros sin necesidad de calibración en campo.

• Token de aprobación especial -CN: Designa el cumplimiento de la certificación regional específica del país para áreas peligrosas, satisfaciendo normas especializadas de seguridad industrial para su implementación en áreas automatizadas locales de alto riesgo.

Especificaciones de rendimiento y límites estructurales

Preguntas frecuentes sobre compatibilidad y diagnóstico de transductores

¿Qué componentes de hardware antiguos reemplaza el 330180-90-CN dentro de los bastidores de control activos?

El 330180-90-CN constituye la actualización tecnológica directa avanzada para componentes antiguos obsoletos y reemplaza por completo los antiguos 330100-90-02 y los modelos 330100-90-05. Permite una modernización directa y fluida sin exigir a los usuarios reemplazar las sondas de campo compatibles existentes, preservando las inversiones en infraestructura.

¿Puede suministrarse este modelo específico de Proximitor con documentación validada de trazabilidad de fabricación?

Sí. Debido a que este transductor industrial se fabrica en Estados Unidos, se puede integrar un Certificado de Origen (COO) oficial en el paquete de documentación técnica previa solicitud para el proyecto, cumpliendo los requisitos de trazabilidad del sistema de gestión de calidad y los parámetros internacionales de importación.

¿Qué variantes de sondas de campo pueden conectarse a los terminales de entrada de este sensor?

El sensor contiene una etapa de entrada adaptativa compatible con diversas sondas sin contacto de Bently Nevada. Funciona de forma fiable con sondas de proximidad tradicionales de 5 mm de la serie 3300, sondas estándar de 8 mm de la serie 3300 o sondas avanzadas 3300 XL de 8 mm, junto con cables de extensión compatibles, configurados en un lazo total de 9,0 metros.

Guía de ingeniería e instalación

• Aislamiento del conector coaxial y protección contra la humedad:

  Al conectar la sonda de proximidad al cable de extensión, aísle completamente la unión coaxial utilizando una funda de silicona de alto dieléctrico. Si las carcasas metálicas coaxiales tocan el bastidor de la máquina, establecerán rutas de tierra secundarias que causarán distorsión de la señal. Envuelva la unión terminada con cinta autofusionable para evitar la entrada de humedad o aceite que podría desestabilizar los datos del sensor de RF.

• Selección y verificación del objetivo de tensión de separación de CC:

  Establezca la posición física de la punta de la sonda siguiendo la tensión de separación de CC en los puntos de terminales del Proximitor mediante un multímetro calibrado. Ajuste la profundidad de la sonda dentro de la carcasa de la máquina hasta que la tensión indique exactamente -10.0 VCC, lo que posiciona el objetivo justo en el centro del rango de escala lineal del sensor. Apriete cuidadosamente la contratuerca de la sonda para evitar cualquier desplazamiento durante el funcionamiento.

• Rutas de puesta a tierra del blindaje y tendido para el aislamiento del ruido:

  Dirija las líneas de alimentación y los lazos de salida de señal lejos de los conductores del motor de alta tensión utilizando cables de instrumentación trenzados y apantallados. Conecte el blindaje del cable a la puesta a tierra principal únicamente en el bloque de terminales del bastidor de monitorización de maquinaria, dejando el blindaje cortado limpiamente en el extremo del sensor. Esta práctica evita que las corrientes de bucle de tierra inyecten ruido en las tarjetas de procesamiento de vibraciones.
