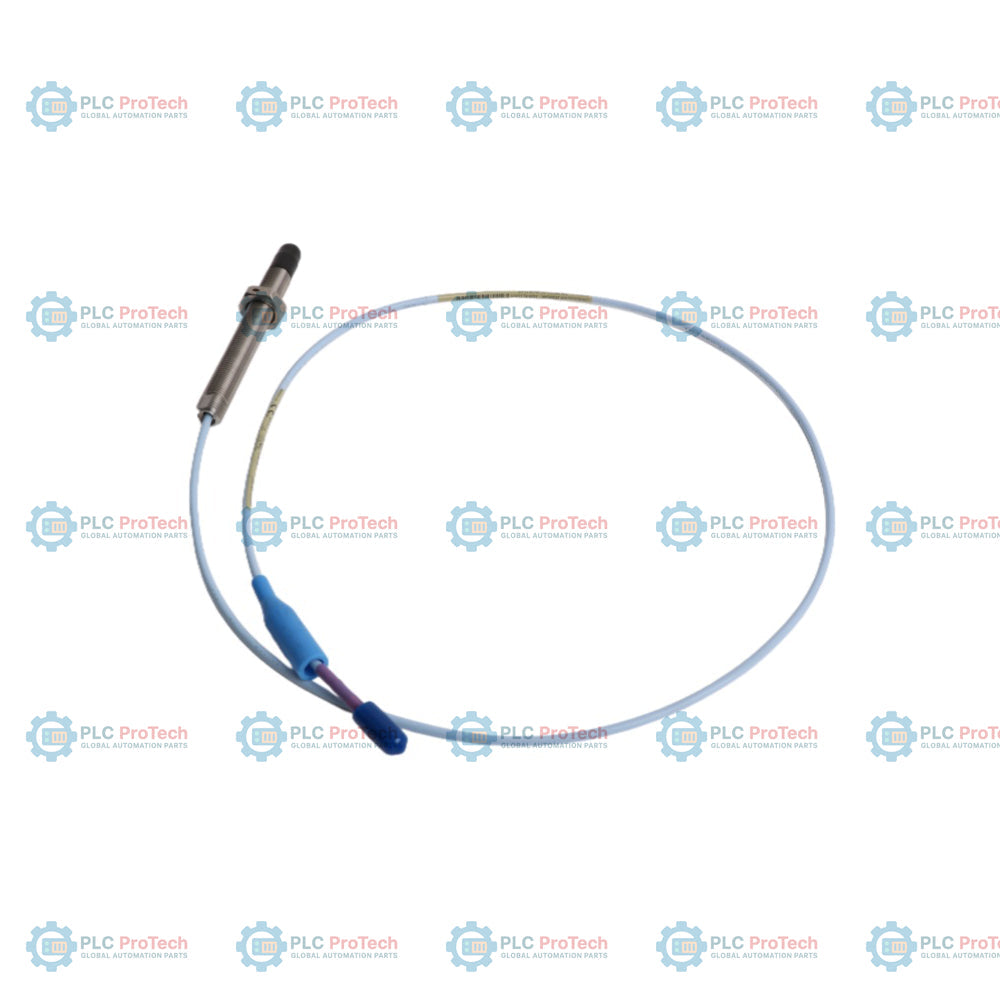

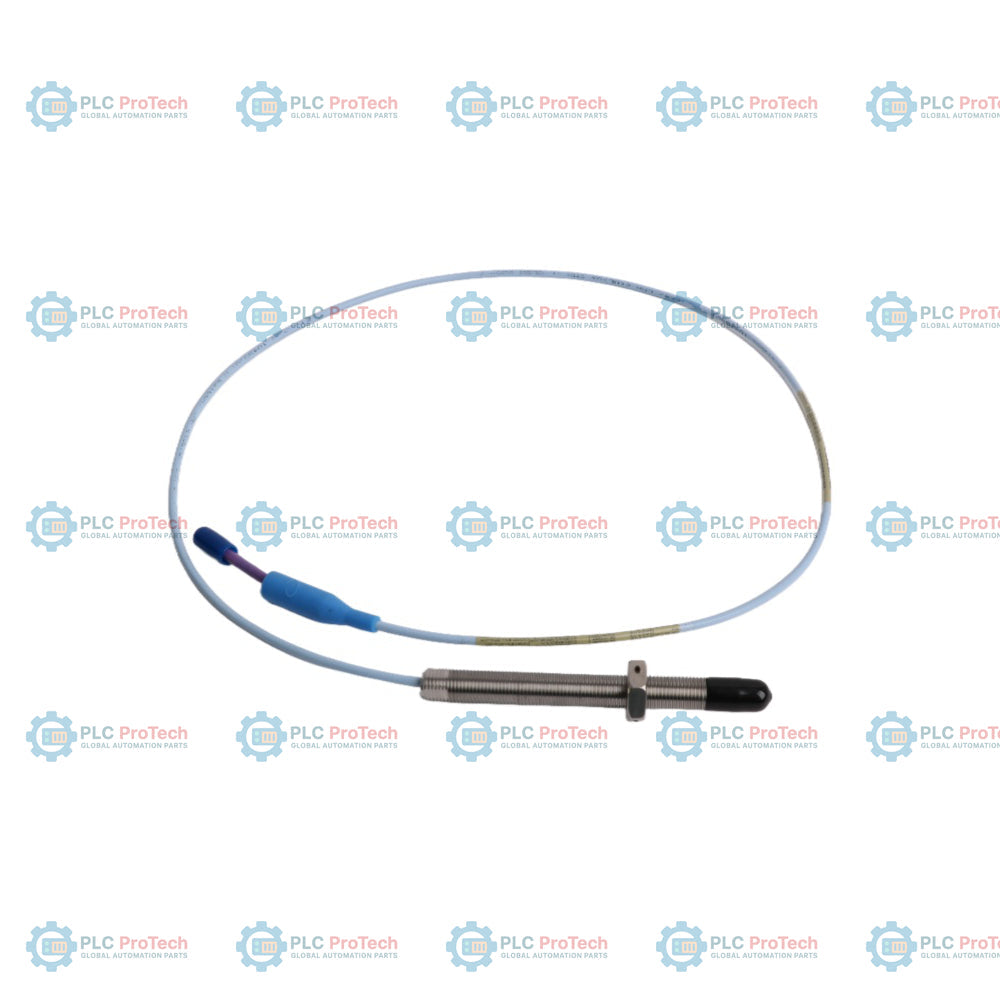

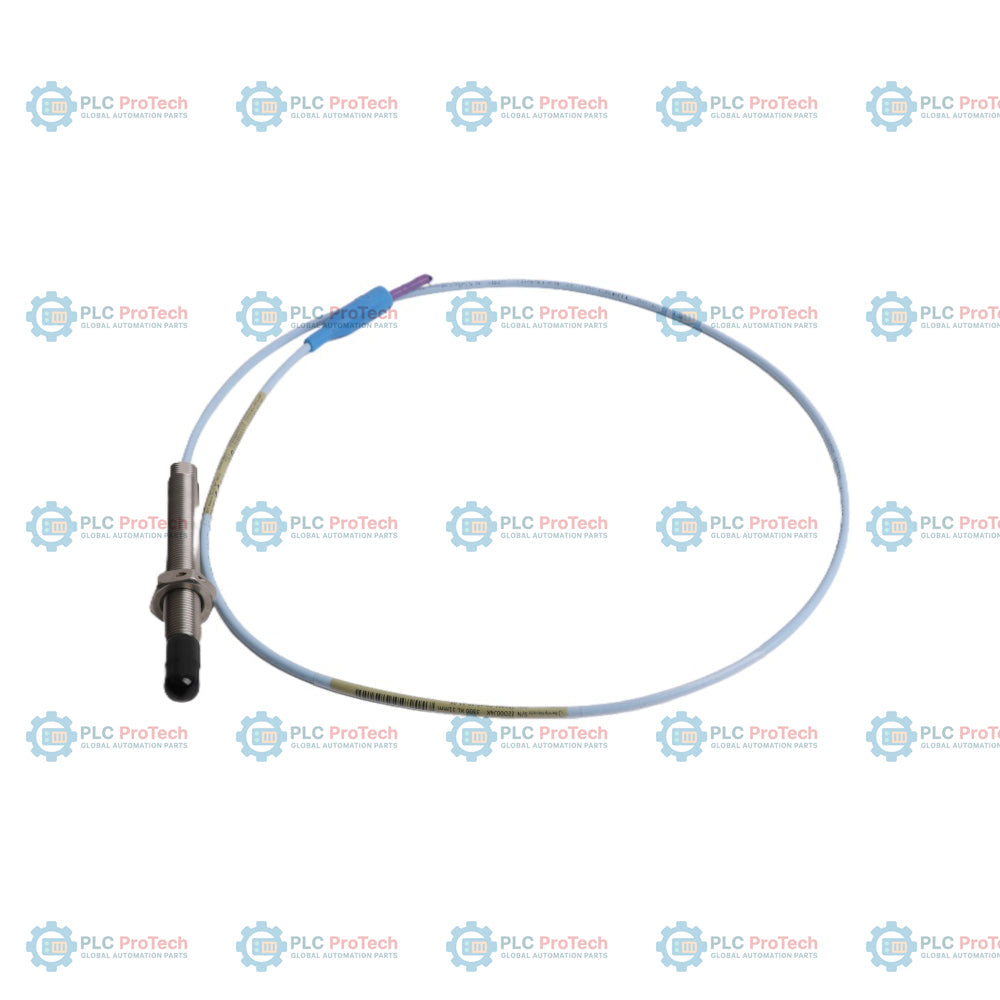

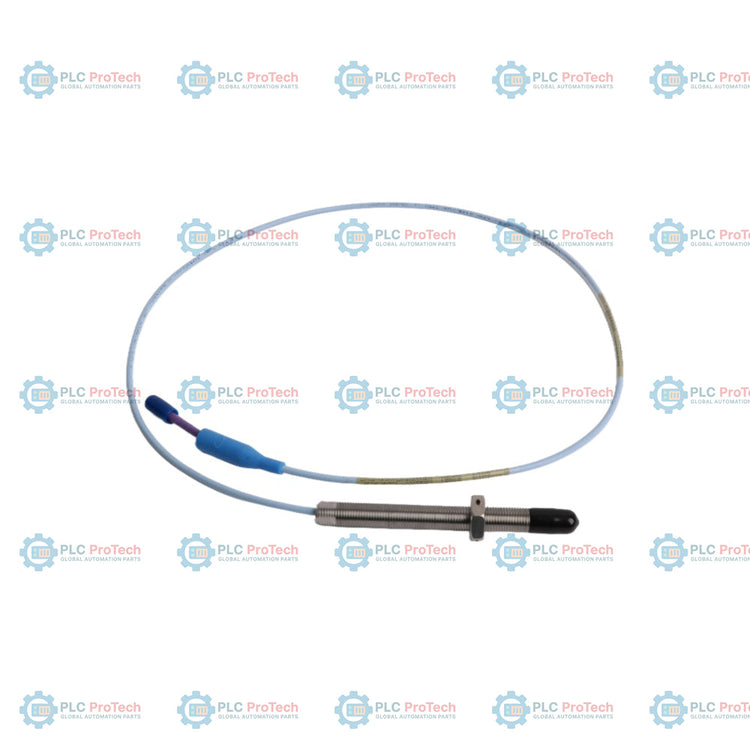

La opción 00 (longitud sin rosca de 0,0 pulgadas), la opción 15 (longitud total de la carcasa de 1,5 pulgadas) y la opción 02 (conector coaxial miniatura ClickLoc, cable estándar) especifican esta configuración de sonda de proximidad 3300 XL de 11 mm. 330701-00-15-10-02-05Al funcionar como sensor de desplazamiento por corrientes de Foucault sin contacto, mide la vibración dinámica y la posición estática del eje en maquinaria rotativa. El cuerpo de acero roscado de 1/2-20 UNF, sin armadura, se monta directamente en carcasas o soportes de máquinas roscados para captar el movimiento del eje con gran precisión.
Este componente transductor se utiliza en sistemas de monitoreo 3300 XL de 11 mm, junto con un cable de extensión 330730 para cumplir los requisitos de calibración de un sensor Proximitor 330780. Al combinar una sonda de 1,0 m con un cable de extensión de 4,0 m, el sistema alcanza una longitud eléctrica total de 5,0 m. Los conectores coaxiales ClickLoc estándar mantienen una transferencia de señal de baja resistencia, mientras que la tuerca de bloqueo integrada, con orificios previamente perforados para alambre de seguridad, facilita la retención mecánica en condiciones de vibración.
| Opción | Código en esta SKU | Descripción |
|---|---|---|
| Número de pieza disponible para pedido | 330701-00-15-10-02-05 | Sonda de proximidad 3300 XL de 11 mm, rosca 1/2-20 UNF, montaje estándar, sin armadura |
| A: Opción de longitud sin rosca | 00 | Longitud sin rosca: 0,0 pulgadas (0 mm) |
| B: Opción de longitud total de la carcasa | 15 | Longitud total de la carcasa: 1,5 pulgadas (38 mm) |
| C: Opción de longitud total | 10 | Longitud total de la sonda: 1,0 metros (3,3 pies) |
| D: Opción de tipo de conector y cable | 02 | Conector coaxial miniatura ClickLoc, cable estándar |
| E: Opción de aprobación de agencia | 05 | Aprobaciones múltiples (CSA, ATEX, IECEx) |
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |
| Modelo / serie | Sistema de transductor 3300 XL de 11 mm |
| Rango lineal | 4,0 mm (160 mils), comenzando a 0,5 mm (20 mils) del objetivo (de 0,5 a 4,5 mm) |
| Factor de escala | 3,94 V/mm (100 mV/mil) con una tolerancia del 10 % (incluido el error de intercambiabilidad) |
| Separación recomendada | 2,5 mm (100 mils) |
| Respuesta en frecuencia | De 0 a 8 kHz (+0, -3 dB típicos) con hasta 305 metros de cableado de campo |
| Calibración del objetivo | Objetivo de acero AISI 4140 (superficie plana, se recomienda un diámetro mínimo de 30,5 mm/1,2 pulg.) |
| Resistencia de CC de la sonda | 5,9 ohmios +/- 0,5 ohmios (conductor central al conductor exterior para una sonda de 1,0 m) |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 304 (SST) |
| Cable de la sonda | Triaxial de 75 ohmios, con aislamiento de propileno fluorado de etileno (FEP) |
| Material del conector | Conector coaxial ClickLoc de latón chapado en oro |
| Resistencia a la tracción | Resistencia máxima nominal a la tracción de 330 N (75 lb) entre la carcasa de la sonda y el cable de la sonda |
| Par de la carcasa de la sonda | Par nominal máximo de 45,2 N-m (400 lb-pulg.); par recomendado de 15,2 N-m (133 lb-pulg.) |
| Temperatura de funcionamiento (sonda) | -52 °C a +177 °C (-62 °F a +351 °F) |
Para posicionar la sonda, se debe establecer la separación estándar de 2,5 mm (100 mils) utilizando un voltímetro para medir la salida de polarización correspondiente de -10 Vcc. Las sondas roscadas de montaje estándar 1/2-20 UNF deben fijarse en su lugar con la contratuerca suministrada. La contratuerca tiene orificios pretaladrados para colocar alambre de seguridad y evitar que gire y se afloje. El radio mínimo de curvatura del cable de la sonda es de 25,4 mm (1,0 pulg.) para proteger los conductores triaxiales internos. Apriete a mano los conectores coaxiales ClickLoc; no supere un par de 0,565 N-m (5 lb-pulg.) si utiliza herramientas mecánicas. Exponer la sonda a temperaturas inferiores a -34 °C (-30 °F) puede provocar una falla prematura del sello de presión.
Aprobado conforme a la Opción 05 (aprobaciones múltiples) para áreas peligrosas, con certificaciones de CSA, ATEX e IECEx. En instalaciones intrínsecamente seguras (Ex ia IIC T4/T5 Ga), instale el sistema con barreras Zener o aisladores galvánicos aprobados según el plano 141092 de Bently Nevada. Para instalaciones no inflamables (Ex nA/ec IIC T4/T5 Gc), consulte el plano 140979. El producto cumple la Directiva europea de CEM 2014/30/UE, EN 61000-6-2 (inmunidad industrial), EN 61000-6-4 (emisiones industriales) y la Directiva RoHS 2011/65/UE.
