Descripción

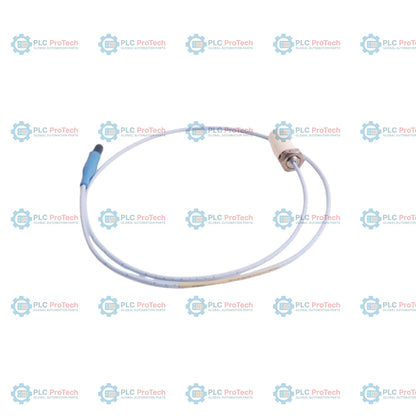

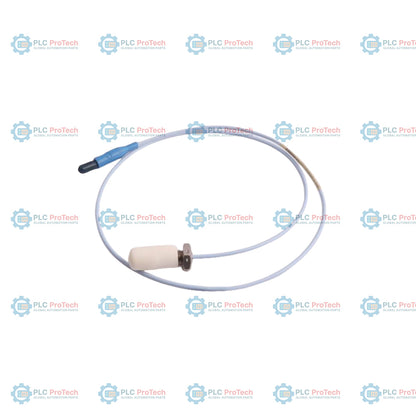

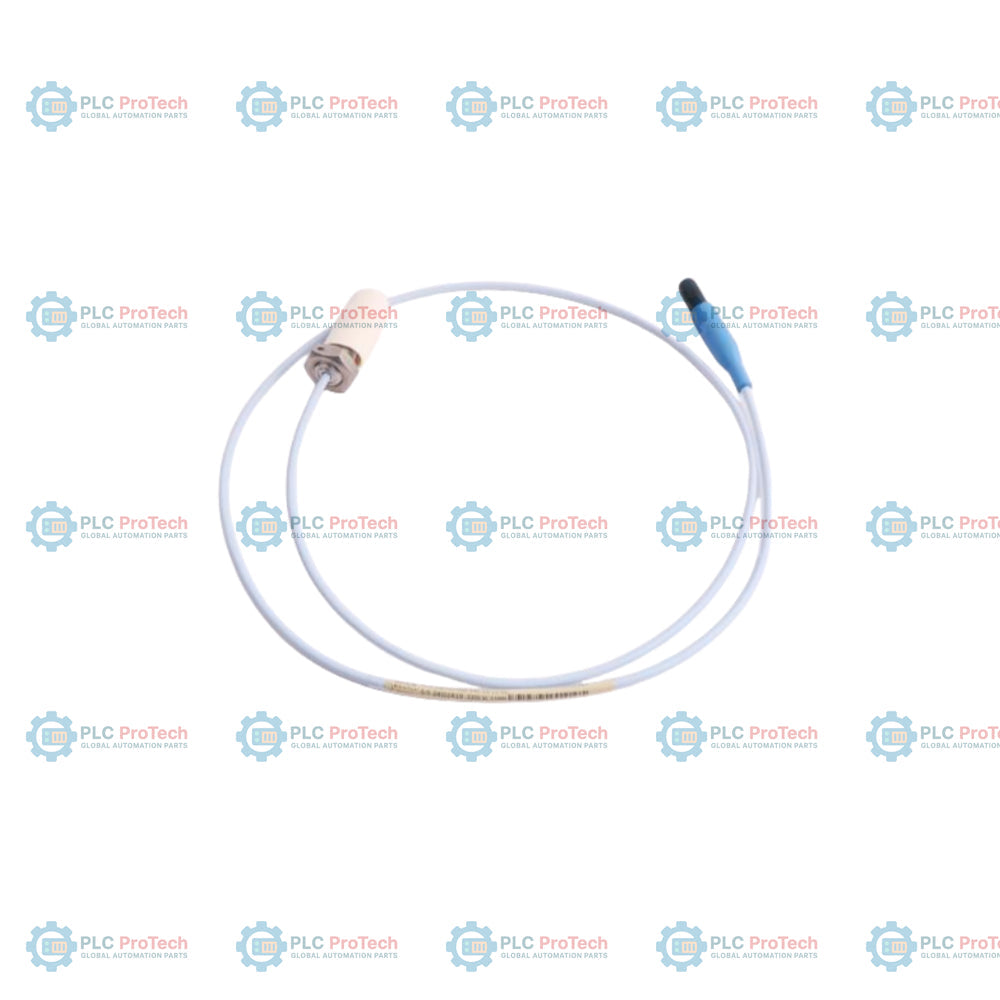

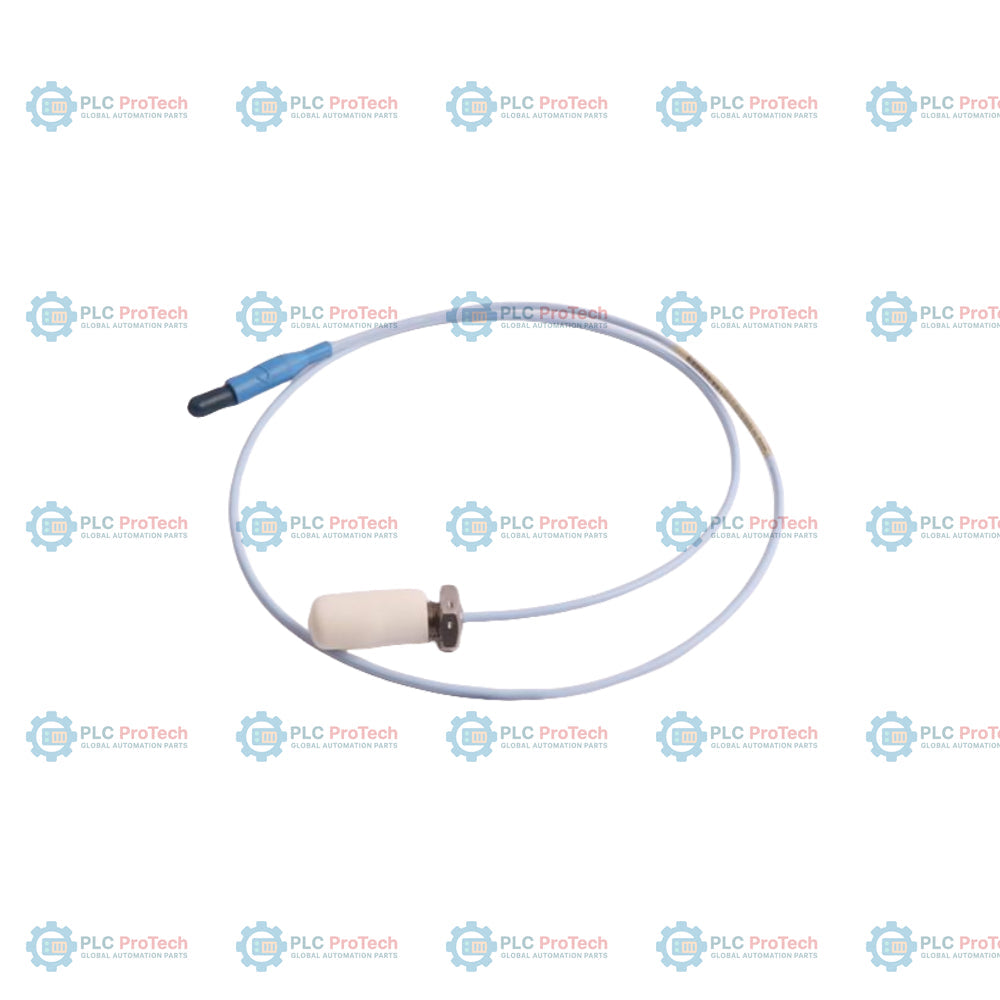

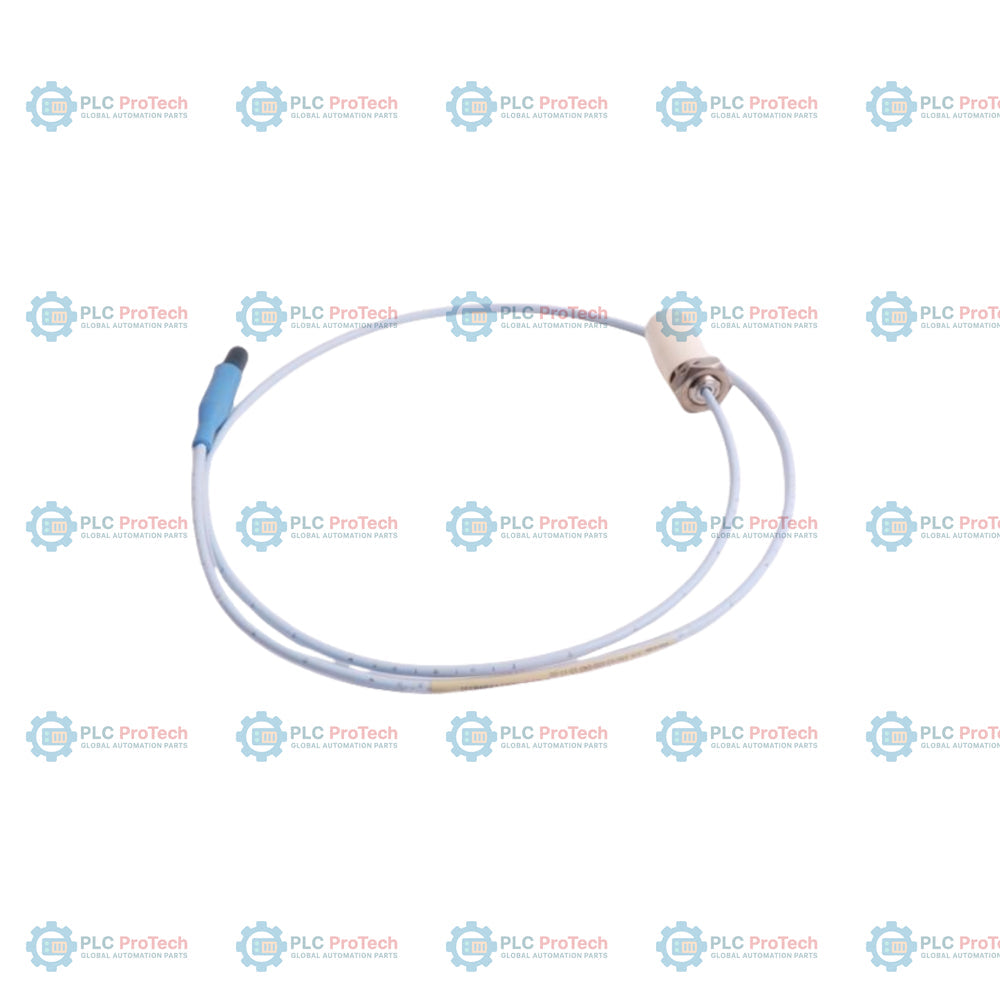

La opción 000 (longitud sin rosca de 0,0 mm) y la opción 11 (conector coaxial ClickLoc con protector de conector, cable FluidLoc) especifican esta configuración métrica sin armadura de sonda de proximidad 3300 XL 11 mm — 330703-000-040-10-11-00.

Esta sonda con rosca métrica específica cuenta con una rosca M14 x 1.5 sin armadura, una longitud total de la carcasa de 40 mm y una longitud total del cable de 1,0 metro (3,3 pies). El cable FluidLoc integrado evita las fugas de fluido a lo largo de los conductores internos del cable, lo que la hace adecuada para entornos donde hay aceite u otros fluidos presurizados en el punto de montaje. Esta sonda transductora es compatible con el sistema de transductor 3300 XL 11 mm y funciona conjuntamente con un cable de extensión 3300 XL 11 mm y un sensor Proximitor 330780.

Características

• Carcasa roscada métrica M14 x 1.5 (sin armadura) para montaje directo.
• Longitud sin rosca de 0,0 mm (carcasa totalmente roscada) y longitud total de la carcasa de 40 mm.
• Longitud total de 1,0 metro (3,3 pies) con opción de cable FluidLoc para evitar la migración de fluidos.
• Conector coaxial miniatura ClickLoc preinstalado con un protector de conector de fluorosilicona.
• Rango lineal de 4,0 mm (160 milésimas de pulgada) con una separación recomendada de 2,5 mm (100 milésimas de pulgada).
• Material de la punta de sulfuro de polifenileno (PPS) y carcasa de acero inoxidable AISI 304.

Aplicaciones

• Mediciones de la posición axial (empuje) en turbinas de vapor y turbomaquinaria de servicios públicos.
• Monitoreo de la vibración radial y la posición en maquinaria rotativa con cojinetes de película de fluido.
• Mediciones de expansión diferencial de rampa en turbinas de vapor.
• Mediciones de la posición y caída de la biela en compresores alternativos.
• Referencia de fase (Keyphasor) y mediciones de velocidad.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Para garantizar el rendimiento óptimo y la durabilidad mecánica de la Sonda de proximidad 3300 XL de 11 mm, siga las siguientes directrices de instalación:

• Acoplamiento de rosca: No exceda el par máximo nominal de 63,3 N-m (560 pulg.-lb) para la rosca M14 x 1,5. El par de instalación recomendado es de 21,1 N-m (187 pulg.-lb).
• Profundidad de rosca: La longitud máxima de acoplamiento de rosca para roscas M14 x 1,5 es de 21 mm. Superar este valor puede causar atascos o daños.
• Protección del cable: Mantenga un radio de curvatura mínimo del cable de 25,4 mm (1,0 pulg.) para el cable FluidLoc sin armadura.
• Cuidado del conector: Apriete a mano los conectores coaxiales miniatura ClickLoc. No exceda un par de 0,565 N-m (5 pulg.-lb). Asegúrese de que el protector del conector de fluorosilicona preinstalado esté correctamente asentado para evitar la entrada de humedad y aceite.
• Alineación del objetivo: Asegúrese de que la superficie del objetivo tenga al menos 30,5 mm (1,2 pulg.) de diámetro y esté compuesta de acero AISI 4140 para una calibración y precisión óptimas.

Conformidad y certificaciones

Esta sonda de proximidad está diseñada como parte de un sistema que cumple las principales normas cuando se instala con sensores Proximitor y barreras adecuados:

• EMC: Directiva 2014/30/UE de la Comunidad Europea (EN 61000-6-2, EN 61000-6-4)
• RoHS: Directiva 2011/65/UE de la Comunidad Europea y RoHS de China
• Calor húmedo: Probado según la norma IEC 68-2-3
