Bently Nevada 330704-000-050-10-02-00 3300 XL Sonda de proximidad de 11 mm

Descripción

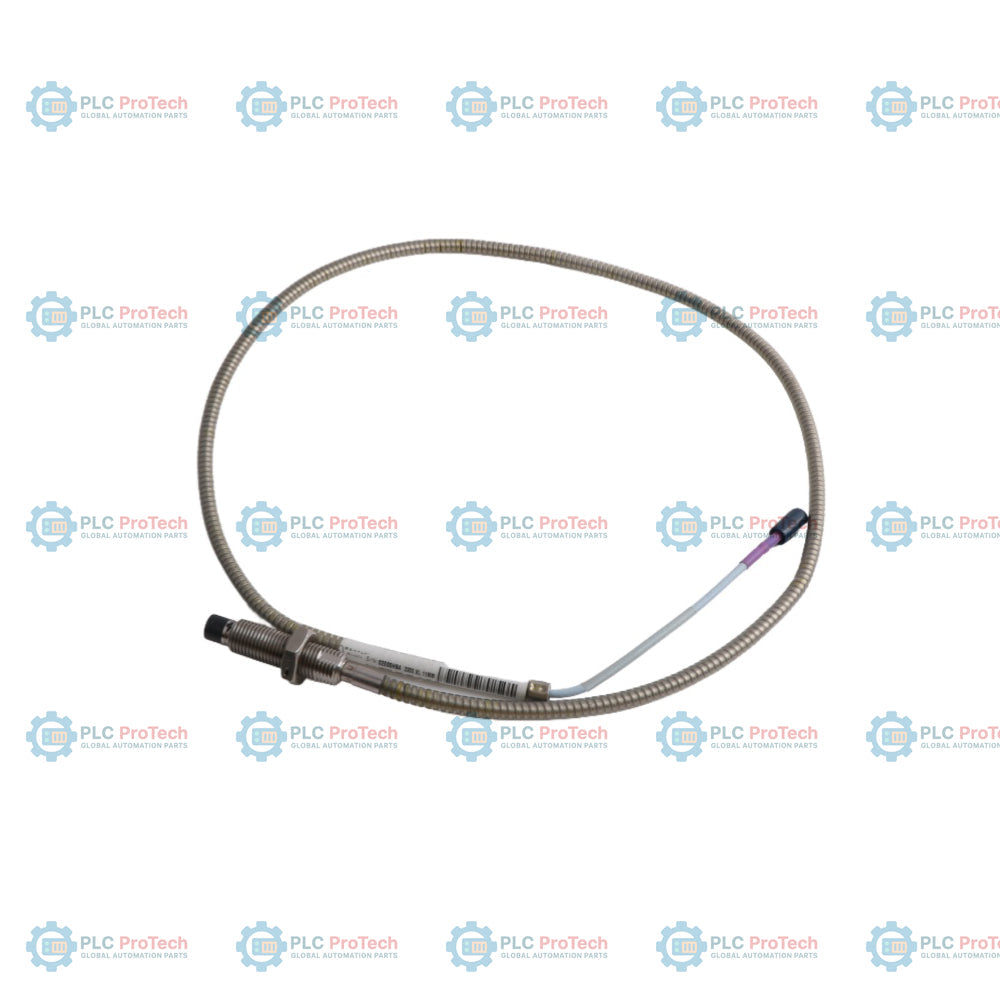

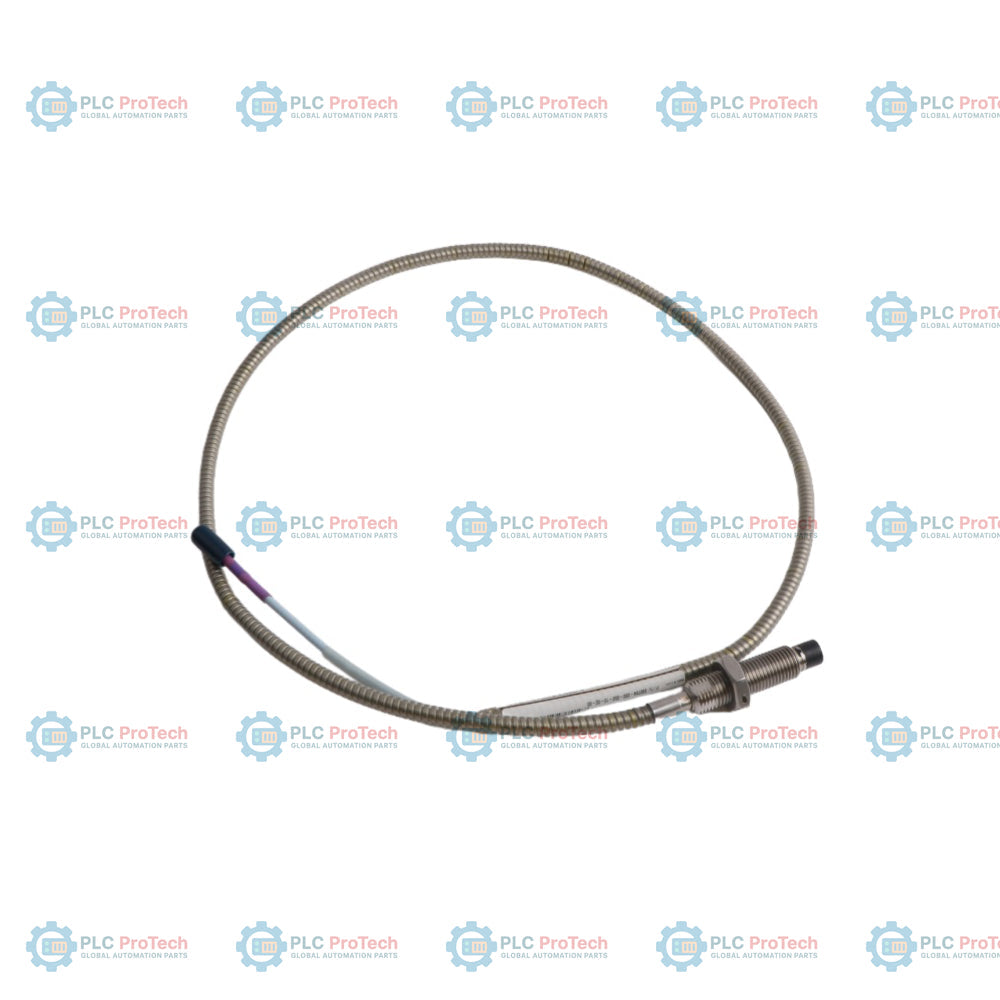

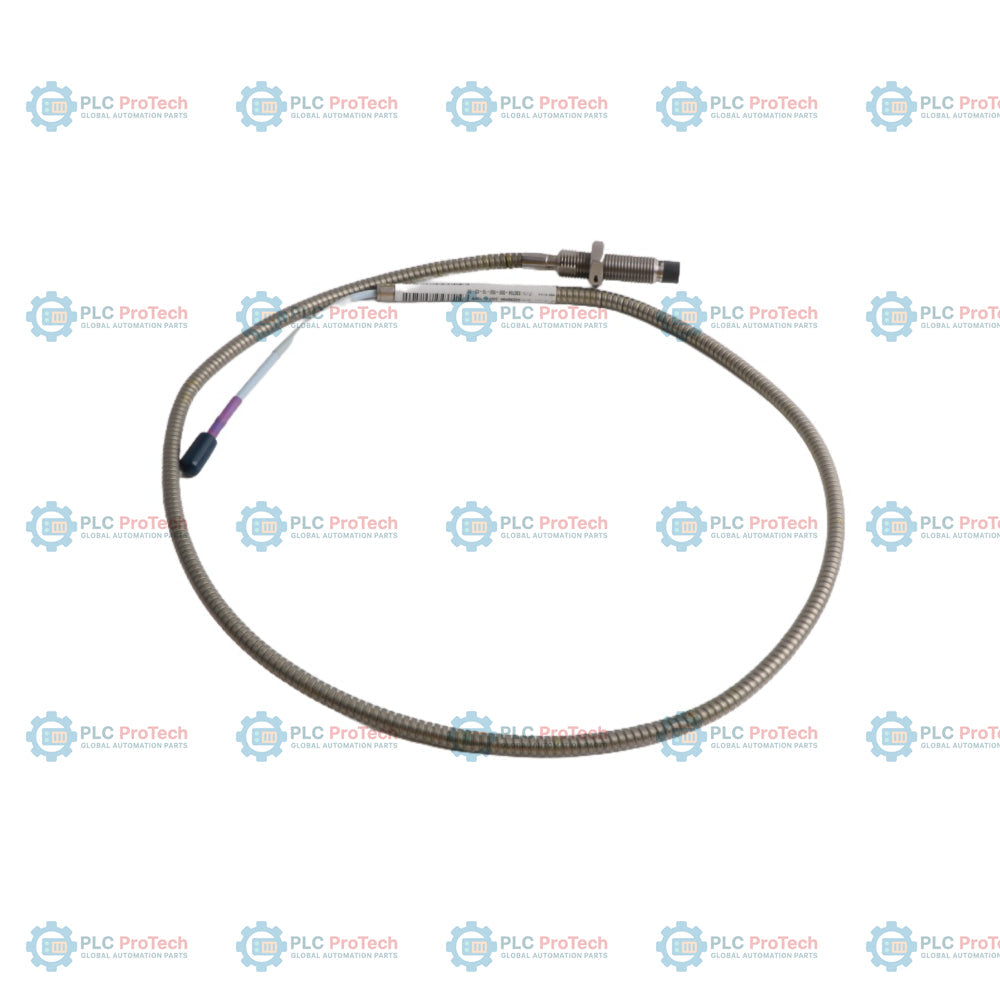

La carcasa de acero métrica M14 x 1.5 de la sonda, totalmente roscada, con armadura de acero inoxidable (opción 000 de longitud sin rosca y opción 050 de longitud de carcasa) define la 330704-000-050-10-02-00, una Sonda de proximidad 3300 XL de 11 mm reforzada, equipada con un cable coaxial estándar de 1,0 m y un conector coaxial miniatura ClickLoc sin protector del conector.

Esta sonda de corrientes de Foucault se utiliza en sistemas de monitoreo de cojinetes de película de fluido y proporciona mediciones sin contacto de vibración y desplazamiento axial en maquinaria rotativa crítica. Con un factor de escala de salida de 3,94 V/mm (100 mV/mil), su amplia punta de 11 mm proporciona un rango lineal ampliado de 4,0 mm (160 milésimas), lo que la hace adecuada para mediciones de posición de empuje axial y expansión diferencial en rampa. La armadura flexible integrada de acero inoxidable AISI 302 protege el cable triaxial con aislamiento de FEP contra el desgaste mecánico, la abrasión y los entornos industriales exigentes. La sonda se integra con un cable de extensión 3300 XL de 11 mm y un sensor Proximitor 330780 para formar una configuración de sistema transductor diseñada.

Características

• Rosca métrica M14 x 1.5: Cuerpo de sonda roscado con carcasa de armadura de acero inoxidable.
• Longitud sin rosca de 0 mm (opción 000): Diseño de carcasa totalmente roscada para adaptarse a manguitos de montaje poco profundos o especializados.
• Longitud de carcasa de 50 mm (opción 050): Tamaño compacto de carcasa métrica adecuado para penetraciones mecánicas estándar.
• Longitud total de 1,0 metro (opción 10): Configuración estándar de cable corto para mediciones de proximidad.
• Conector miniatura ClickLoc (opción 02): Conector coaxial miniatura chapado en oro sin protector del conector.
• No se requieren aprobaciones (opción 00): Configuraciones estándar diseñadas para áreas no clasificadas.
• Punta de PPS y carcasa de SST: Punta de sonda de sulfuro de polifenileno de alta durabilidad combinada con una carcasa de acero inoxidable AISI 304.

Aplicaciones

• Monitoreo de la vibración del eje de turbinas y compresores en instalaciones petroquímicas
• Medición de la posición del empuje axial del rotor en turbinas de vapor y gas
• Mediciones de expansión diferencial en rampa en maquinaria pesada de generación eléctrica
• Seguimiento de la caída y la posición de la biela en compresores alternativos industriales
• Mediciones de referencia de fase del tacómetro y de velocidad cero

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• Calibración del objetivo: Las especificaciones de precisión del sistema se aplican cuando se utilizan objetivos estándar de acero AISI 4140.
• Ajuste de la separación: Coloque la punta de la sonda a una separación física de 2.5 mm (100 mils) de la superficie objetivo para obtener un rendimiento de rango lineal centrado.
• Límites de par: Para carcasas métricas M14 x 1.5, limite el par de instalación de la rosca al valor recomendado de 21.1 N-m (187 in-lb) para evitar el agarrotamiento. No supere el límite nominal máximo de 63.3 N-m (560 in-lb).
• Acoplamiento de la rosca: Mantenga el acoplamiento de la rosca dentro de los límites máximos (normalmente 21 mm) para evitar la tensión física de la rosca.
• Enrutamiento del cable: Asegúrese de mantener un radio de curvatura mínimo de 25.4 mm (1.0 in) a lo largo del recorrido del cable blindado. Evite la tensión mecánica en las uniones entre el cable y los sensores.
• Protección del conector: Asegúrese de que el conector miniatura ClickLoc permanezca libre de contaminantes y fluidos. Deben utilizarse protectores de conectores o mangas termorretráctiles resistentes al aceite si la conexión está expuesta a entornos que contengan aceite de turbina.

Conformidad y certificaciones

• Aprobaciones de organismos (opción EE 00): No se requieren ni se suministran aprobaciones específicas para áreas peligrosas para esta configuración concreta.
• Compatibilidad electromagnética (EMC): Cumple las normas industriales, incluida la Directiva 2014/30/UE de la Comunidad Europea, EN 61000-6-2 (inmunidad) y EN 61000-6-4 (emisiones).
• Directivas medioambientales: Cumple con la Directiva RoHS 2011/65/UE de la Unión Europea y con las directrices pertinentes de China RoHS.
