Descripción

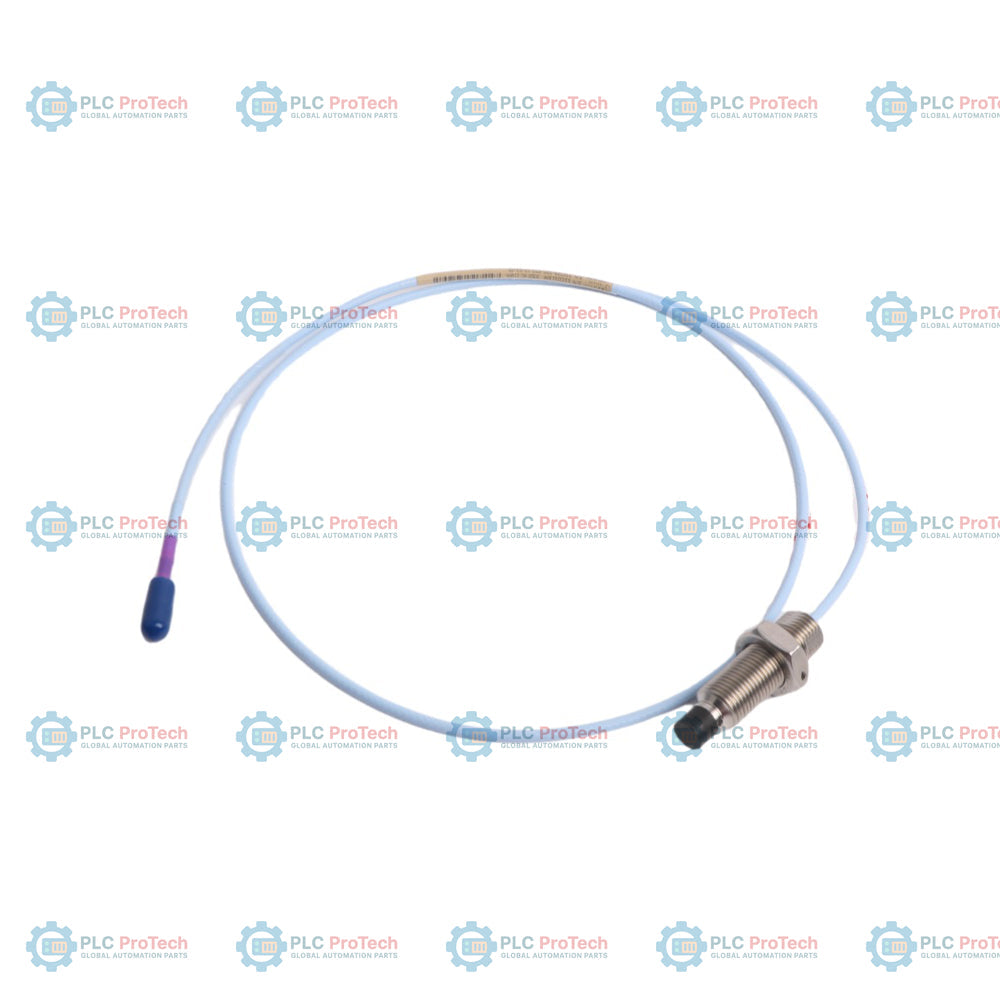

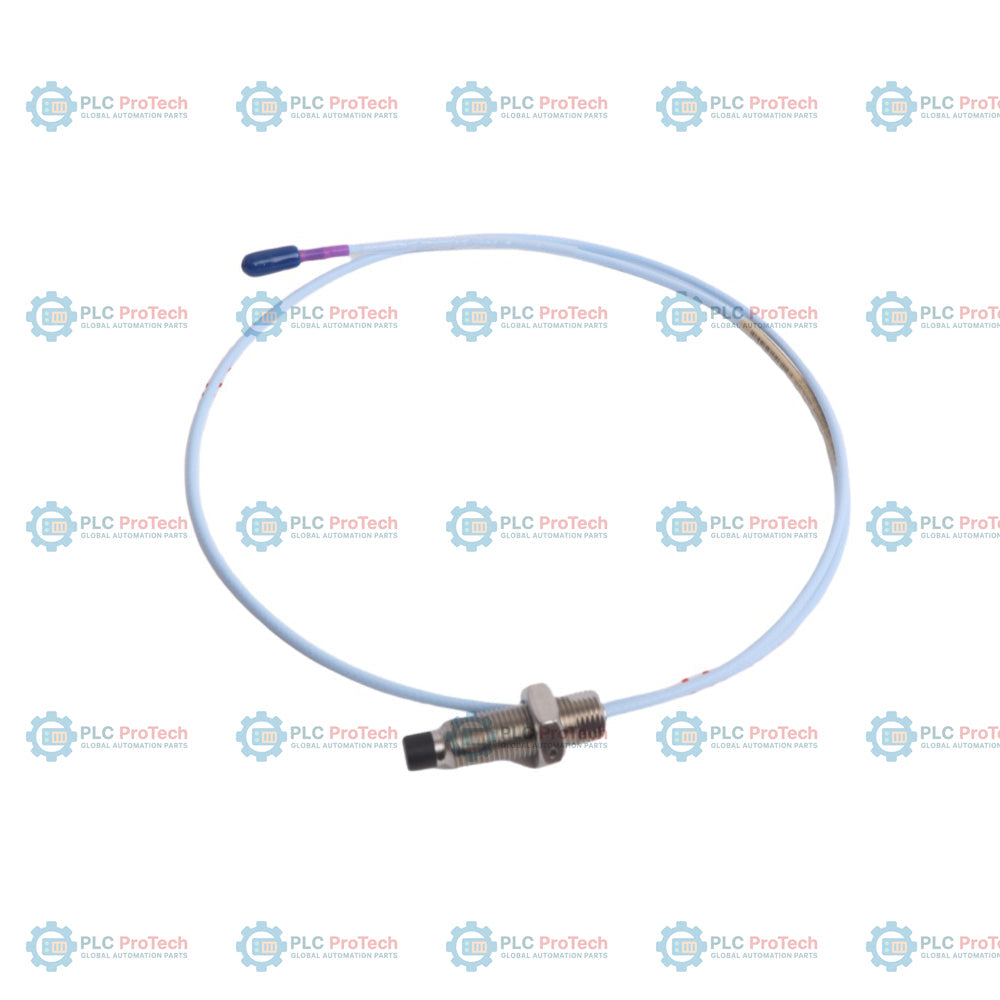

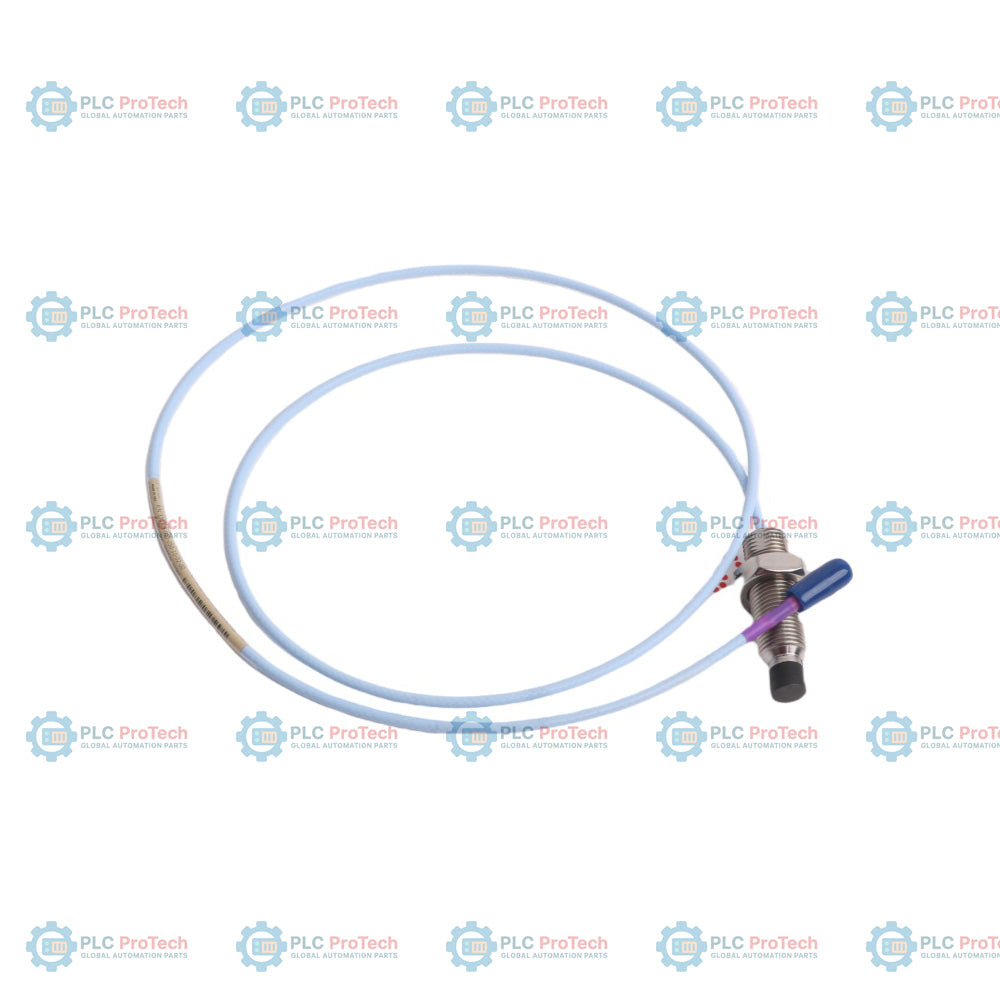

330709-000-050-10-12-05 especifica esta sonda de proximidad 3300 XL de 11 mm con rosca métrica M16 x 1,5 y sin armadura protectora, con una longitud sin rosca de 0 mm, una longitud total de carcasa de 50 mm, una longitud total de 1,0 metro, un conector ClickLoc y una configuración de cable FluidLoc. Esta configuración se utiliza en sistemas de transductores de proximidad 3300 XL de 11 mm para realizar mediciones sin contacto de vibración y posición en maquinaria rotativa industrial.

Esta configuración específica incluye la opción 12, que equipa la sonda con un cable FluidLoc para impedir que el aceite de turbina u otros fluidos de proceso migren por el interior del cable. La opción 05 proporciona varias homologaciones internacionales, lo que hace que la sonda sea adecuada para su uso en áreas peligrosas clasificadas. El diseño sin armadura, con una rosca M16 x 1,5, permite la integración directa en carcasas de maquinaria donde ya se ha previsto el tendido de conductos externos.

Características

• Rosca métrica M16 x 1,5 sin armadura (modelo base 330709) para la instalación directa en la carcasa.
• La opción 000 especifica una longitud sin rosca de 0 mm, utilizando toda la longitud de la carcasa para el acoplamiento roscado.
• La opción 050 proporciona una longitud total de carcasa de 50 mm.
• La opción 10 proporciona una longitud total de cable de 1,0 metro (3,3 pies), compatible con las configuraciones estándar de cables de extensión.
• La opción 12 incorpora un conector coaxial ClickLoc miniatura con un cable FluidLoc que bloquea la migración de fluidos a través del cable.
• La opción 05 proporciona varias certificaciones internacionales (CSA, ATEX, IECEx) para ubicaciones intrínsecamente seguras y no incendiarias.
• Punta de sulfuro de polifenileno (PPS) y carcasa de acero inoxidable AISI 304 para una larga vida útil en entornos exigentes.

Aplicaciones

Esta sonda de proximidad de 11 mm mide el desplazamiento del eje en maquinaria rotativa. Entre las aplicaciones habituales se incluyen:

• Supervisión de la vibración y la posición radial en turbinas de vapor, turbinas de gas, compresores y cajas de engranajes.
• Mediciones de la posición del empuje axial para detectar el movimiento axial del eje.
• Mediciones de Keyphasor y velocidad en ejes de maquinaria de alta velocidad.
• Instalaciones estancas a los fluidos en las que el aceite de turbina o los contaminantes podrían desplazarse a través de las cubiertas de cables estándar (lo que evita el cable FluidLoc).

Información para pedidos

Especificaciones técnicas

Pautas de instalación

Para establecer la precisión especificada al instalar esta sonda 3300 XL de 11 mm:

• Apriete primero a mano los conectores coaxiales ClickLoc; después, aplique el par recomendado entre conectores, desde un ajuste manual hasta 0.565 N-m (5 in-lb). No utilice pinzas.
• Asegúrese de que la conexión entre la sonda y el cable de extensión esté limpia y seca. Utilice protectores de conectores si se prevén humedad o salpicaduras de aceite.
• Mantenga un radio de curvatura mínimo del cable de 25,4 mm (1,0 pulg.) a lo largo del tendido para evitar cambios de impedancia o daños internos.
• Apriete la carcasa de la sonda M16 x 1.5 con un par máximo de 63.3 N-m (560 in-lb). El par de montaje recomendado es de 21.1 N-m (187 in-lb).
• Calibre la separación de la sonda a aproximadamente 2,5 mm (100 milésimas de pulgada) de la superficie objetivo (normalmente acero AISI 4140) durante la instalación.

Conformidad y certificaciones

Esta configuración de la sonda cumple los siguientes requisitos:

• Directiva EMC 2014/30/UE, EN 61000-6-2 (inmunidad), EN 61000-6-4 (emisiones).
• Directiva RoHS 2011/65/UE y RoHS de China (designación EFUP de 15 años).
• Aprobaciones para áreas peligrosas (opción 05): certificaciones ATEX, IECEx y norteamericanas (CSA) de seguridad intrínseca (Ex ia) y no inflamable/seguridad aumentada (Ex nA/ec) al conectarse a barreras certificadas.
