Descripción

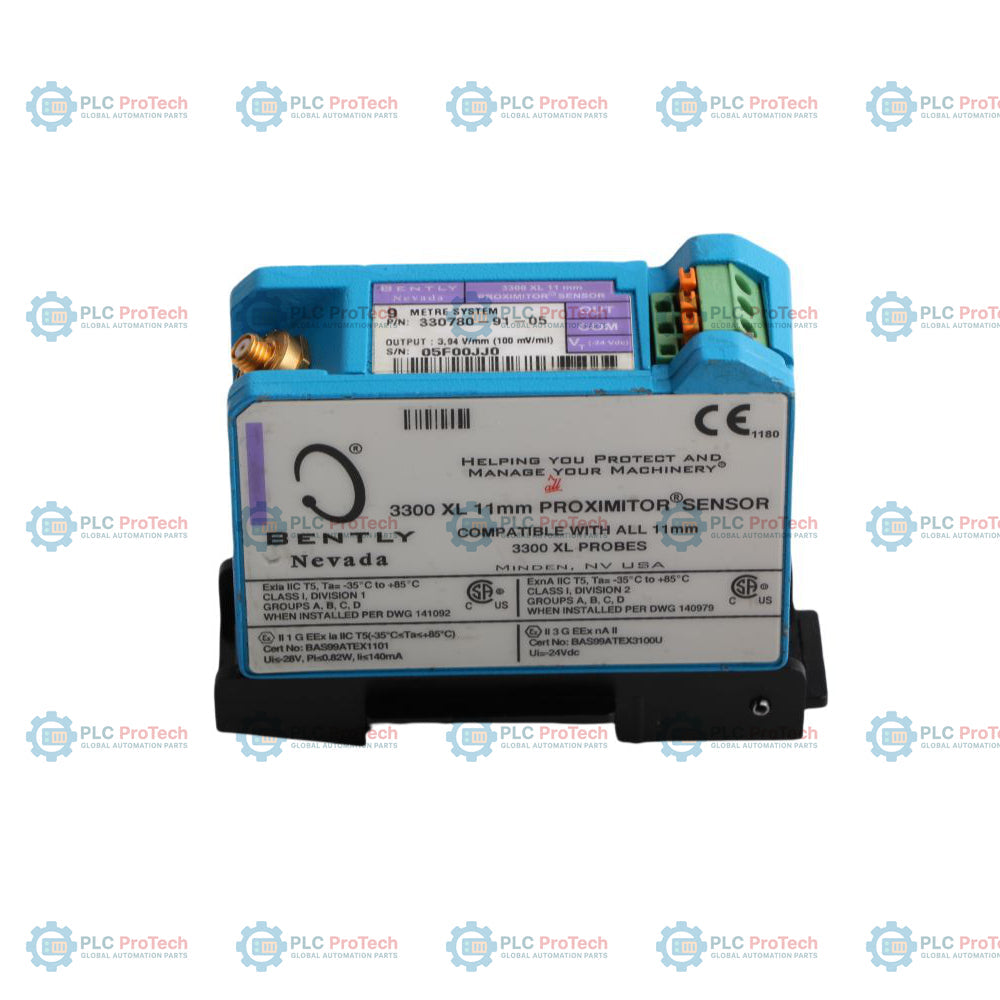

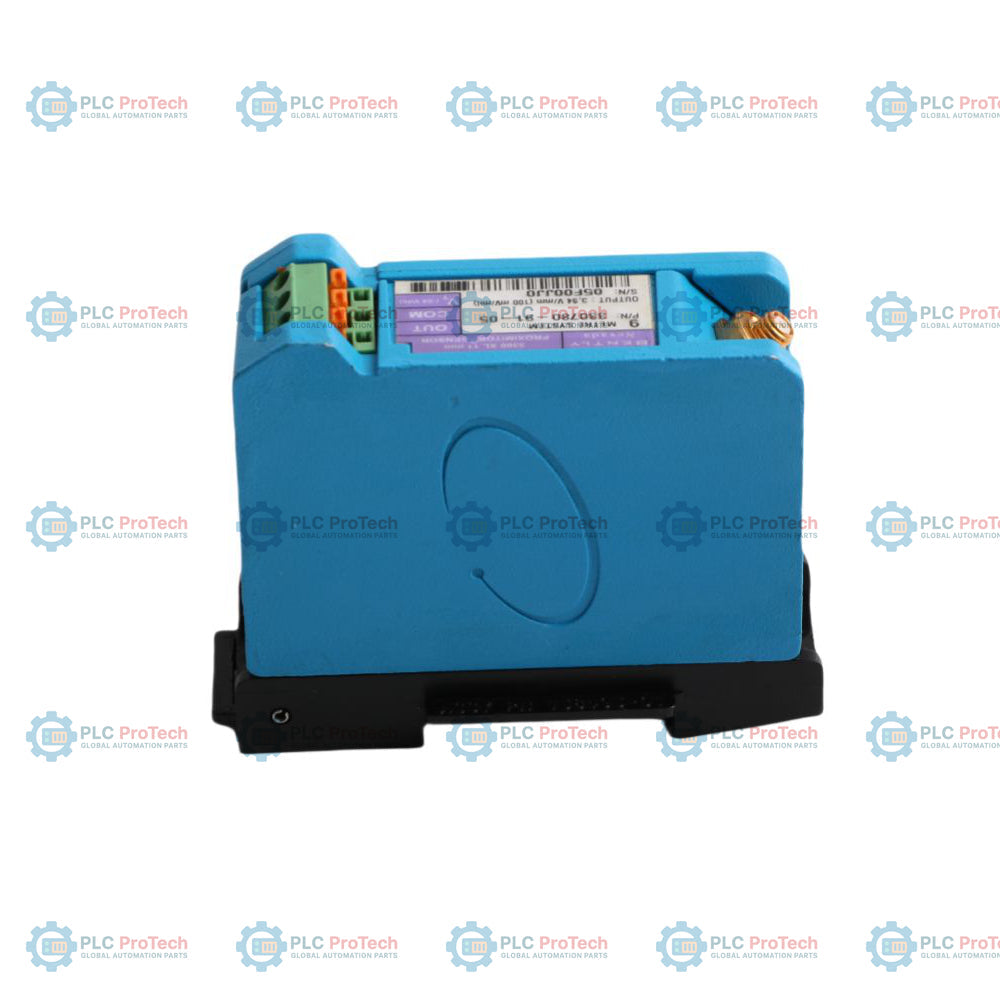

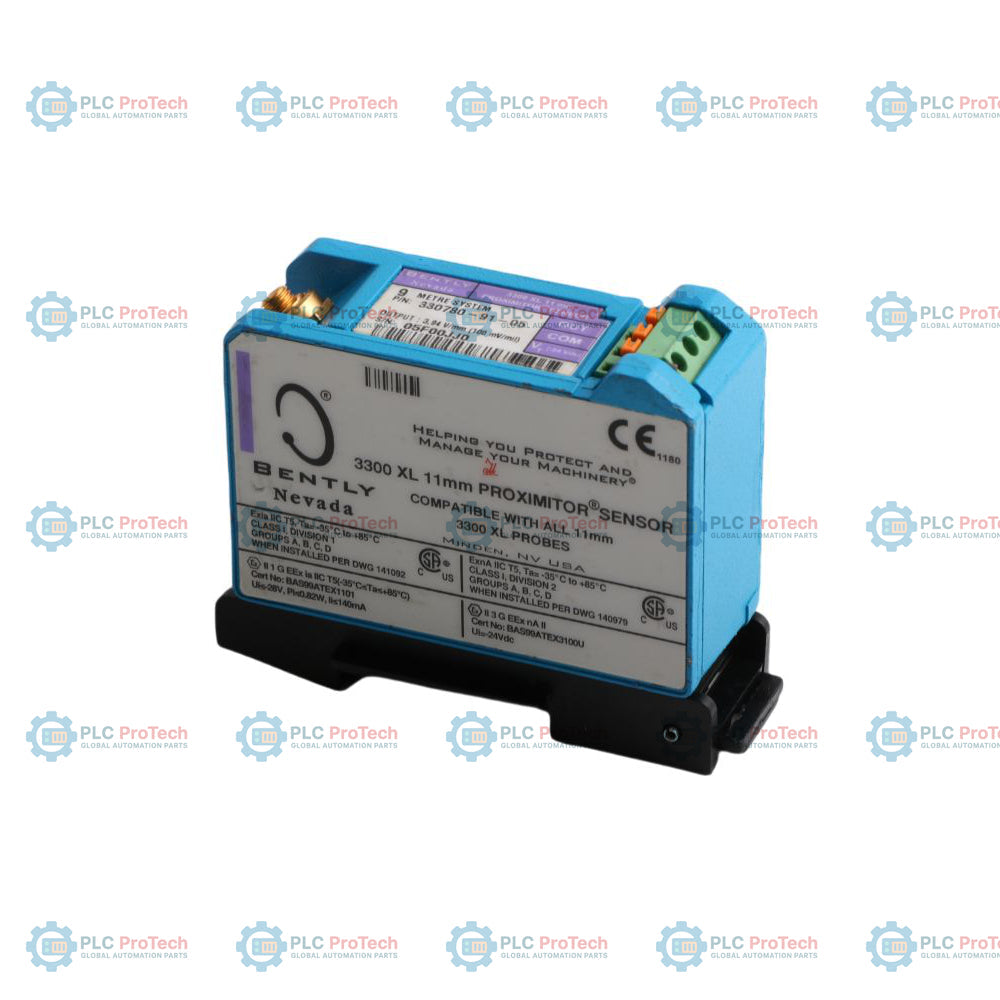

La opción 91 (longitud del sistema de 9,0 metros, montaje en riel DIN) y la opción 05 (múltiples aprobaciones) especifican esta configuración del sensor Proximitor 3300 XL de 11 mm — 330780-91-05. Como instrumento principal de los sistemas transductores de proximidad 3300 XL de 11 mm, este sensor acondiciona la señal de corrientes de Foucault sin contacto procedente de la sonda emparejada y el cable de extensión, proporcionando una tensión de salida analógica continua directamente proporcional a la separación física entre la punta de la sonda y el material objetivo. La calibración de 9,0 metros coincide con la longitud combinada de la sonda y el cable de extensión, manteniendo la precisión de medición en todo el rango lineal de 4,0 mm (160 milésimas de pulgada).

Esta variante específica incorpora una base de montaje en riel DIN para permitir una instalación de alta densidad dentro de envolventes industriales, a diferencia de las variantes montadas en panel (como la opción 90). Las regletas de terminales SpringLoc integradas facilitan un cableado de campo seguro sin herramientas especiales. Gracias a su compatibilidad electromagnética integrada, diseñada para cumplir los requisitos CE, este dispositivo ofrece una alta inmunidad a las interferencias de radiofrecuencia (RFI) sin necesidad de carcasas blindadas especializadas. El paquete de certificación de la opción 05 certifica la unidad para instalaciones en áreas peligrosas de todo el mundo conforme a las aprobaciones CSA, ATEX e IECEx.

Características

• La opción 91 proporciona una calibración para una longitud del sistema de 9,0 metros (29,5 pies), correspondiente a la longitud total combinada de la sonda y el cable.
• El hardware de montaje integrado en riel DIN permite una instalación compacta y directa dentro de envolventes industriales.
• El paquete de múltiples aprobaciones de la opción 05 ofrece un funcionamiento certificado para entornos peligrosos conforme a las normas CSA, ATEX e IECEx.
• Las regletas de terminales SpringLoc no requieren herramientas especiales para el cableado en campo y ofrecen una retención de cables segura y resistente a las vibraciones.
• La alta inmunidad a las interferencias de RF minimiza el ruido de salida procedente de fuentes de radiofrecuencia cercanas.
• La salida analógica nativa proporciona un factor de escala incremental (ISF) de 3,94 V/mm (100 mV/milésima de pulgada) en un rango lineal de 4,0 mm (160 milésimas de pulgada).
• La robusta carcasa de aluminio A380 proporciona protección física y durabilidad estructural en entornos industriales exigentes.

Aplicaciones

• Monitoreo de vibración y posición radial en grandes turbinas industriales de vapor y gas, y compresores.
• Medición de la posición del empuje axial en ejes de maquinaria rotativa crítica.
• Aplicaciones de Keyphasor y referencia de fase en cadenas de transductores de sondas de 11 mm.
• Sistemas de protección de maquinaria en instalaciones petroquímicas y de generación eléctrica en áreas peligrosas.

Información para pedidos

Segmento de opción	Código de esta SKU	Descripción
Número de pieza solicitado	330780-91-05	Sensor Proximitor 3300 XL de 11 mm
A - Opción de longitud total y montaje	91	Longitud del sistema de 9,0 metros (29,5 pies), montaje DIN
B - Opción de aprobación de organismos	05	Múltiples aprobaciones (CSA, ATEX, IECEx, NEPSI)

Especificaciones técnicas

Parámetro	Especificación
Fabricante	Bently Nevada
Modelo / número de pieza	330780-91-05
Compatibilidad del sistema	Sistema transductor de proximidad 3300 XL de 11 mm
Longitud de calibración	9,0 metros (29,5 pies) de longitud total del sistema
Configuración de montaje	Montaje en riel DIN de 35 mm
Rango lineal	4,0 mm (160 milésimas de pulgada), comienza a aproximadamente 0,5 mm (20 milésimas de pulgada) del objetivo
Factor de escala incremental (ISF)	3.94 V/mm (100 mV/mil) +/-10 % (con calibración estándar)
Ajuste de separación recomendado	2.5 mm (100 milésimas de pulgada)
Requisitos de alimentación	-17.5 Vdc a -26 Vdc (sin barreras), -23 Vdc a -26 Vdc (con barreras)
Consumo de corriente	12 mA máximo
Resistencia de salida	50 ohmios
Sensibilidad de la alimentación	Menos de 2 mV de cambio en la tensión de salida por cada voltio de cambio en la tensión de entrada
Conexiones de los terminales	Regletas de terminales SpringLoc, aceptan cableado de campo de 0.2 a 1.5 mm2 (16 a 24 AWG)
Respuesta de frecuencia	De 0 a 8 kHz: +0, -3 dB típicos con hasta 305 metros de cableado de campo
Temperatura de funcionamiento	-52 degC a +105 degC (-62 degF a +221 degF)
Material de la carcasa	Aluminio A380
Peso del sensor	255 g (9 oz)
Dimensiones	89.4 mm x 70.8 mm x 31.7 mm

Conexiones e interfaces

El sensor cuenta con una regleta de terminales SpringLoc de 3 pines para conexiones de campo fiables sin necesidad de herramientas especiales:

Etiqueta del terminal	Función
VT	Tensión de alimentación de entrada (-17.5 Vdc a -26 Vdc)
COM	Retorno común de la señal
OUT	Señal de salida de tensión analógica (3.94 V/mm o 100 mV/mil)

Directrices de instalación

Asegúrese de que la alineación mecánica y los parámetros eléctricos sean correctos al instalar el sistema del transductor de proximidad:

• Montaje: Fije el sensor Proximitor en un riel DIN estándar de 35 mm utilizando la opción de montaje DIN integrada (opción 91). Asegúrese de dejar una holgura adicional de 3.05 mm (0.120 in) por encima y por debajo del área de montaje para facilitar la extracción del riel DIN.
• Correspondencia de la longitud del sistema: Este Proximitor está calibrado específicamente para una longitud total del sistema de 9.0 metros. La longitud combinada de la sonda 3300 XL de 11 mm y del cable de extensión conectados debe ser igual a 9.0 metros para mantener la linealidad calibrada del sensor y evitar errores de medición.
• Conexiones del cableado de campo: Utilice un cable de tríada apantallado de 3 conductores (cableado de campo de 0.2 a 1.5 mm2 o de 16 a 24 AWG) para conectar los terminales VT, COM y OUT al sistema de monitorización. Mantenga el cableado de campo por debajo del límite máximo de 305 metros (1000 pies) para evitar la atenuación de la señal de alta frecuencia.
• Descarga electrostática: Aunque los terminales están protegidos contra descargas electrostáticas, siga los procedimientos adecuados de manipulación (como usar una pulsera conectada a tierra) durante la conexión y configuración en campo.

Cumplimiento y certificaciones

La opción 05 designa múltiples homologaciones para áreas peligrosas y verifica el cumplimiento de varios entornos normativos estándar:

• CSA/NRTL/C: Clase I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III (seguridad intrínseca cuando se instala con barreras Zener o aisladores galvánicos aprobados).
• ATEX/IECEx: II 1 G Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc (para EPL Dc). Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc (para EPL Gc).
• Directiva de la Comunidad Europea: Cumple con el marcado CE conforme a la Directiva EMC (EN 61000-6-2 y EN 61000-6-4) y la Directiva RoHS (2011/65/UE).
• Seguridad funcional: Certificado hasta configuraciones SIL 2 (HFT = 0) o SIL 3 (HFT = 1) en esquemas de protección de maquinaria.
