Bently Nevada 330801-16-10-110-06-02 PROXPAC XL Transductor de proximidad

Descripción

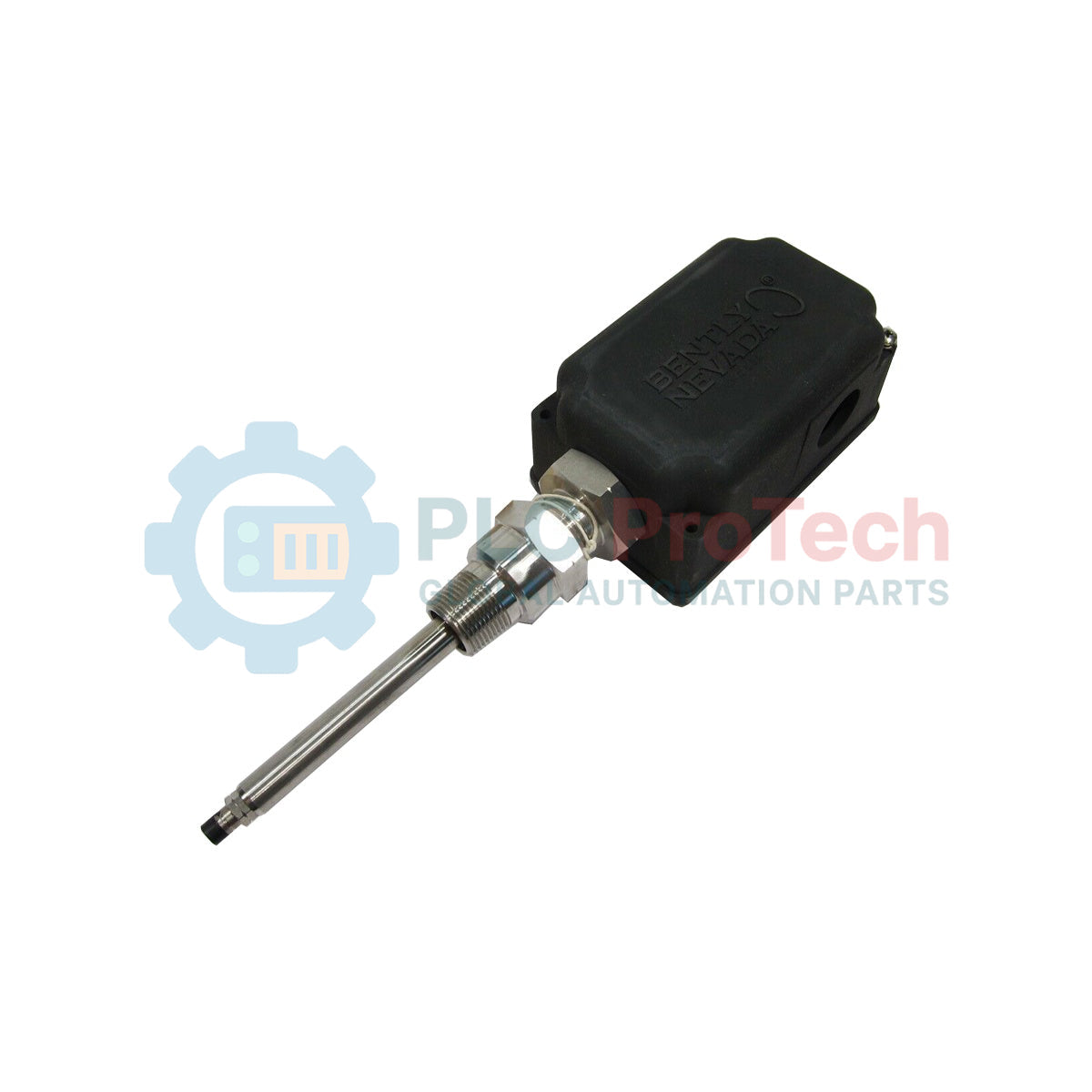

Proporcionando una protección física robusta para sensores de maquinaria rotativa crítica, el Bently Nevada 330801-16-10-110-06-02 es un conjunto especializado de carcasa para transductor de proximidad PROXPAC XL. Este componente protege y posiciona una sonda de proximidad 3300 XL de 8 mm directamente a través de la carcasa de maquinaria industrial de alta velocidad, lo que permite realizar mediciones continuas y de alta precisión del desplazamiento y la vibración mediante corrientes de Foucault. Diseñado para soportar condiciones ambientales extremas, este conjunto aísla las delicadas conexiones del sensor de la exposición a productos químicos, la alta humedad y los impactos mecánicos en zonas de operación peligrosas.

Características

• Sonda de proximidad integrada: Equipado con una sonda transductora 3300 XL de 8 mm de alto rendimiento para el seguimiento dinámico sin contacto del eje.
• Adaptador separador mecanizado: Cuenta con una configuración de separador de 100 mm diseñada para mantener la estructura de la carcasa alejada de carcasas de maquinaria calientes o sometidas a vibraciones.
• Penetración precisa de la sonda: Diseñado con una profundidad de penetración de 110 mm para garantizar el posicionamiento óptimo del sensor de proximidad con respecto al objetivo observado.
• Conexiones de conductos industriales: Equipado con accesorios 3/4-14 NPT, reductores de acero inoxidable de 1/2-14 NPT y tapones para contener de forma segura el cableado de campo.

Aplicaciones

• Seguimiento de la vibración radial y la posición axial en turbinas de vapor o gas.
• Monitoreo del desplazamiento relativo entre la carcasa estructural y el eje en grandes compresores centrífugos.
• Implementación de protección continua de maquinaria en bombas industriales y cajas de engranajes de alta velocidad.
• Instrumentación de activos de planta en áreas peligrosas que requiere una protección mecánica robusta de los transductores.

Información para pedidos

Especificaciones técnicas

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

Este modelo PROXPAC antiguo ha sido sustituido oficialmente por el modelo actualizado 330881-16-10-110-06-02 conjunto. El modelo de reemplazo mantiene idénticas las dimensiones críticas y las huellas de interfaz mecánica, lo que permite sustituciones sencillas en campo. Sin embargo, deben verificarse las tolerancias físicas de montaje internas del modelo 330801 antiguo si se reutilizan casquillos personalizados de campo o configuraciones de sonda no estándar.

Errores de aplicación y notas de ingeniería

Asegúrese de que los compuestos para roscas aplicados al adaptador de montaje 3/4-14 NPT sean químicamente compatibles con los fluidos de la carcasa de la máquina. En operaciones a alta temperatura, el calentamiento local puede causar atascos mecánicos dentro del adaptador separador. Además, verifique que la longitud total de inserción (separador + penetración) coincida con la holgura de diseño para evitar el contacto mecánico con el eje giratorio durante el arranque.

Consejos de puesta en servicio y cableado

Al tender el cable coaxial desde la sonda interna 3300 XL a través de los accesorios del conducto, mantenga un radio de curvatura mínimo de 25.4 mm (1.0 pulgadas). Doblar o aplastar la línea de transmisión coaxial durante el empaquetado compacto dentro de la carcasa PROXPAC provocará variaciones locales de impedancia, degradando directamente la linealidad de medición del transductor y causando errores de diagnóstico en el monitor proximitor conectado.
