Descripción

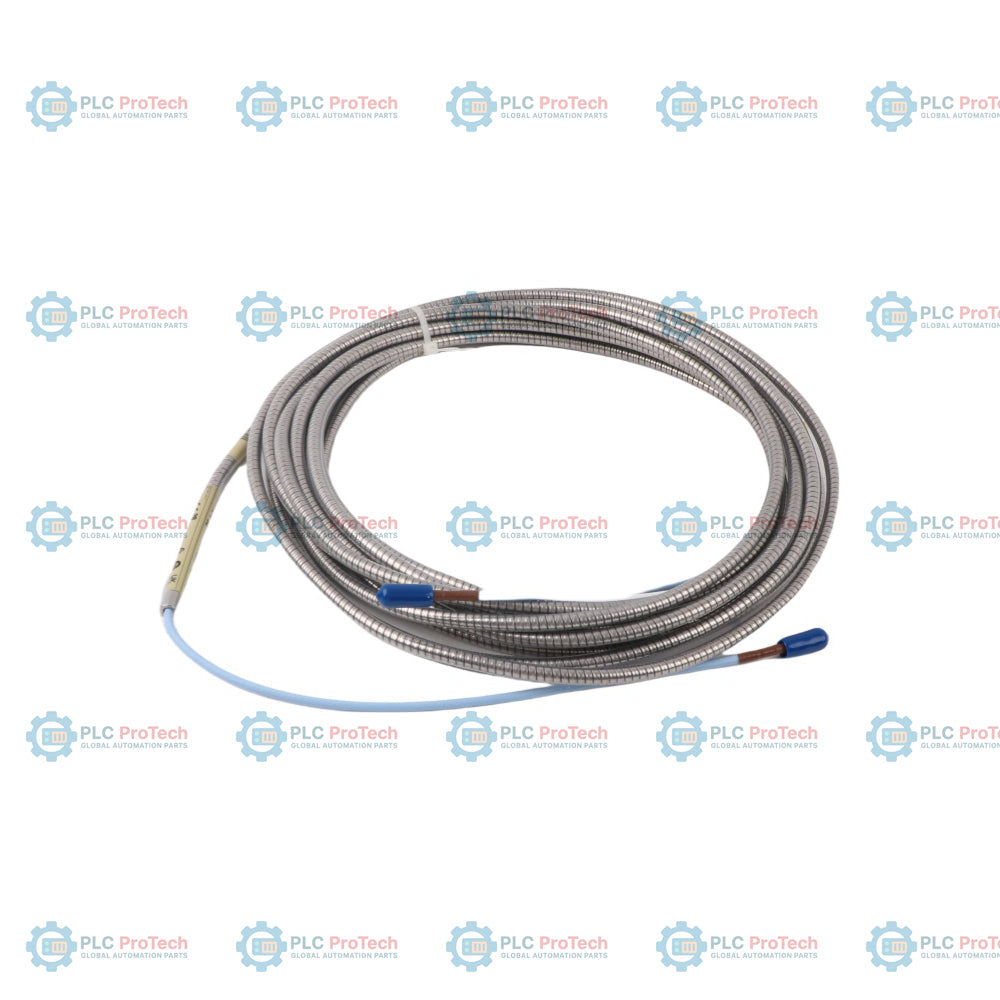

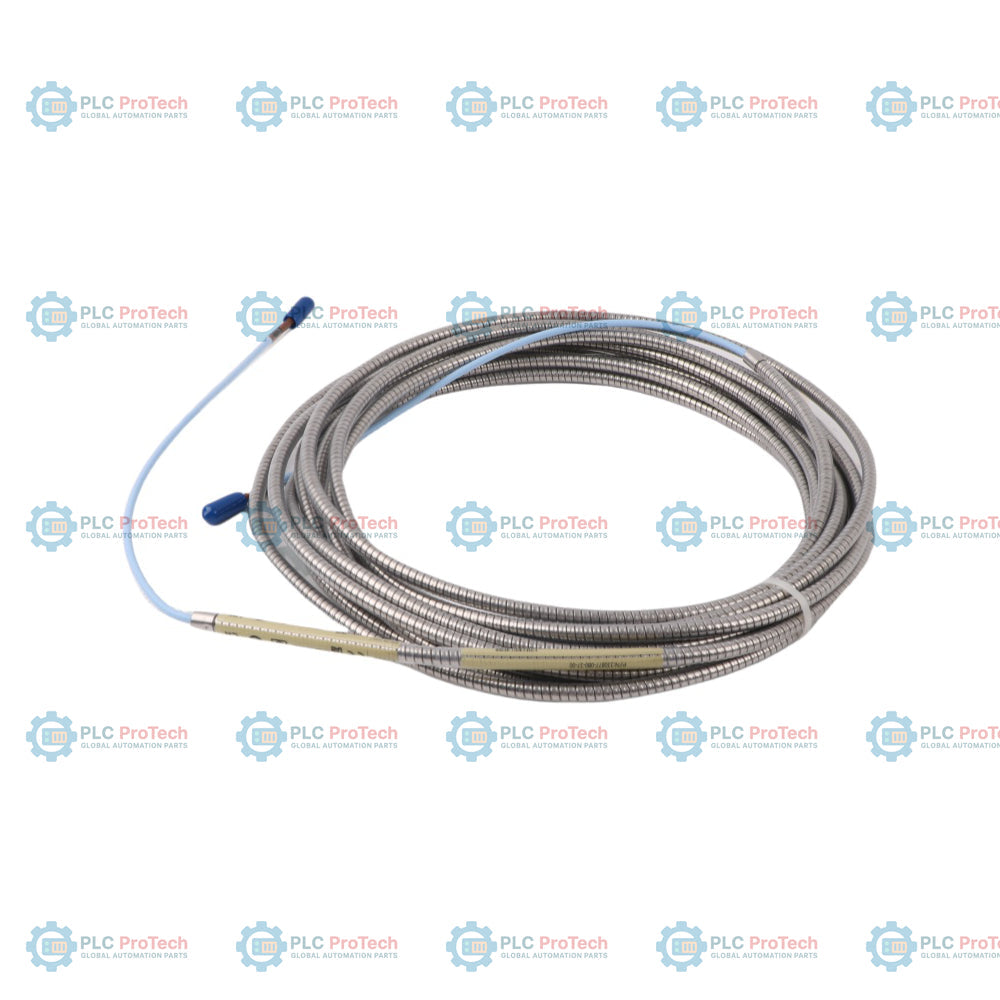

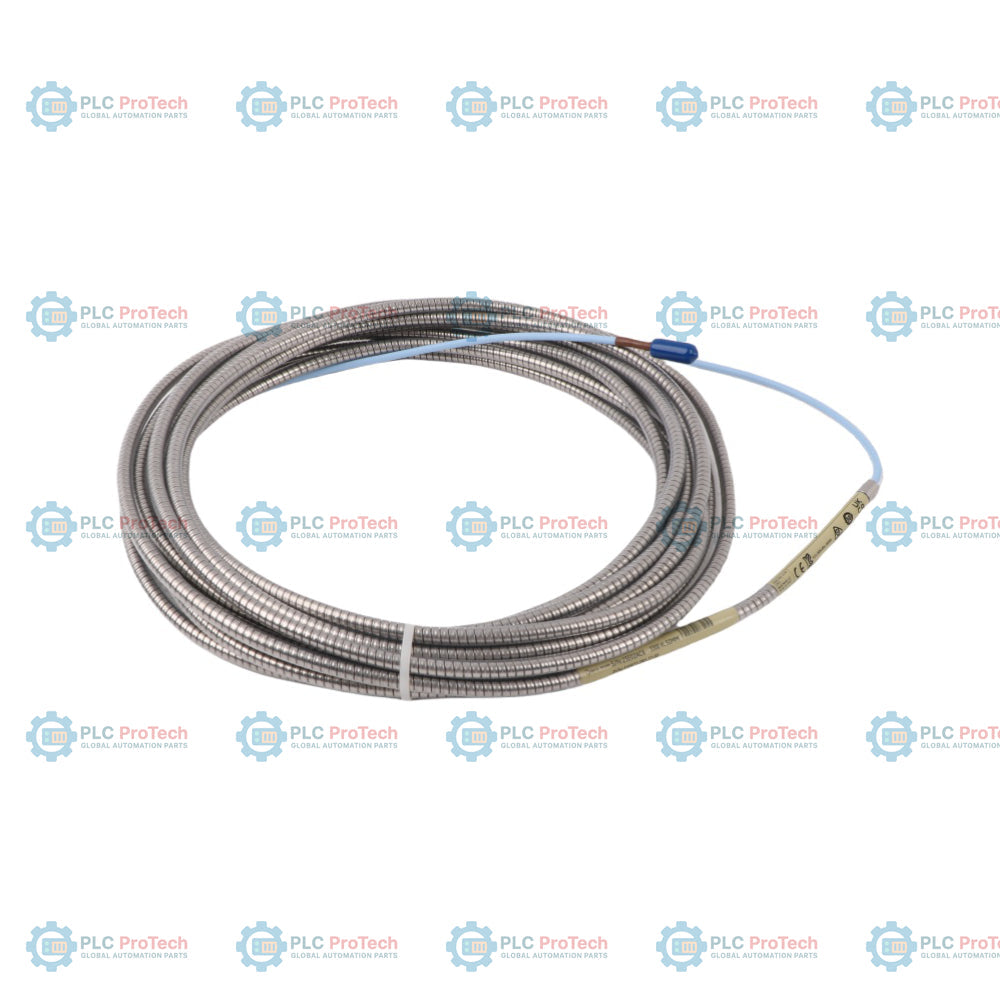

El 330877-080-37-00 es una configuración de cable de extensión 3300 XL de 50 mm de 8,0 metros, diseñada con una armadura flexible de acero inoxidable y sin aprobaciones para áreas peligrosas. Este cable industrial funciona como un puente de conexión fundamental dentro del sistema de transductor de proximidad 3300 XL de 50 mm, conectando una sonda 330876 de 50 mm a un sensor Proximitor 330878. Fabricado con un diseño triaxial de 75 ohmios y aislamiento de perfluoroalcoxi (PFA), el cable integra la tecnología patentada FluidLoc para evitar que el aceite, el agua y otros fluidos de proceso migren por el interior del cable.

En comparación con las variantes sin armadura, este cable armado ofrece un alto nivel de protección física en rutas expuestas donde es probable que se produzcan desgaste mecánico o abrasión. La longitud de 8,0 metros está calibrada específicamente para combinarse con una sonda de proximidad de 1,0 metro y lograr una longitud total del sistema de 9,0 metros, lo que permite realizar mediciones precisas de expansión diferencial (DE) o expansión del rotor (RX) en ejes y turbinas de gran tamaño, en un amplio rango lineal de 27,9 mm (1100 milésimas).

Características

• La opción 080 especifica una longitud de cable de 8,0 metros (26,2 pies), ideal para completar un lazo calibrado de transductor de proximidad de 9,0 metros.
• La opción 37 incorpora una armadura flexible de acero inoxidable cubierta por una cubierta protectora de PFA para ofrecer una alta resistencia mecánica y a los fluidos.
• La construcción interna FluidLoc evita que la humedad y los lubricantes de la turbina se desplacen por el cable.
• Los conectores miniatura ClickLoc de latón chapado en oro y cobre-berilio chapado en oro garantizan una transmisión óptima de la señal eléctrica.
• El resistente aislamiento de PFA permite un funcionamiento continuo en condiciones exigentes de turbinas de vapor de hasta 200 °C.
• La opción 00 designa una configuración eléctrica estándar no aprobada, adecuada para ubicaciones industriales generales.

Aplicaciones

Este cable está optimizado para la protección de maquinaria pesada y sistemas de monitoreo de ejes. Las áreas de instalación habituales incluyen:

• Generadores de turbinas de vapor de servicios públicos en centrales eléctricas.
• Turbinas de gas industriales de gran tamaño.
• Configuraciones de monitoreo de expansión diferencial (DE) y posición axial del rotor.
• Maquinaria rotativa de las industrias de pulpa y papel, minería y petroquímica.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

Siga las siguientes directrices de ingeniería para mantener la calibración del sistema y evitar errores de medición:

• Combine siempre este cable de extensión de 8.0 metros con una sonda de 1.0 metro para alcanzar la longitud exacta de coincidencia de 9.0 metros del sensor Proximitor.
• Inspeccione todas las conexiones coaxiales para asegurarse de que estén limpias, secas y sin aceite antes de acoplarlas. No utilice herramientas para apretar en exceso los conectores ClickLoc más allá de 0.565 Nm (5 in-lb).
• No doble el cable blindado más allá de su límite mínimo de curvatura de 25.4 mm (1.0 in) durante el tendido.
• Proteja las conexiones intermedias en campo de los contaminantes ambientales utilizando cinta de silicona autofusionable de alta temperatura y manteniendo la cinta fuera de la carcasa de la máquina.
