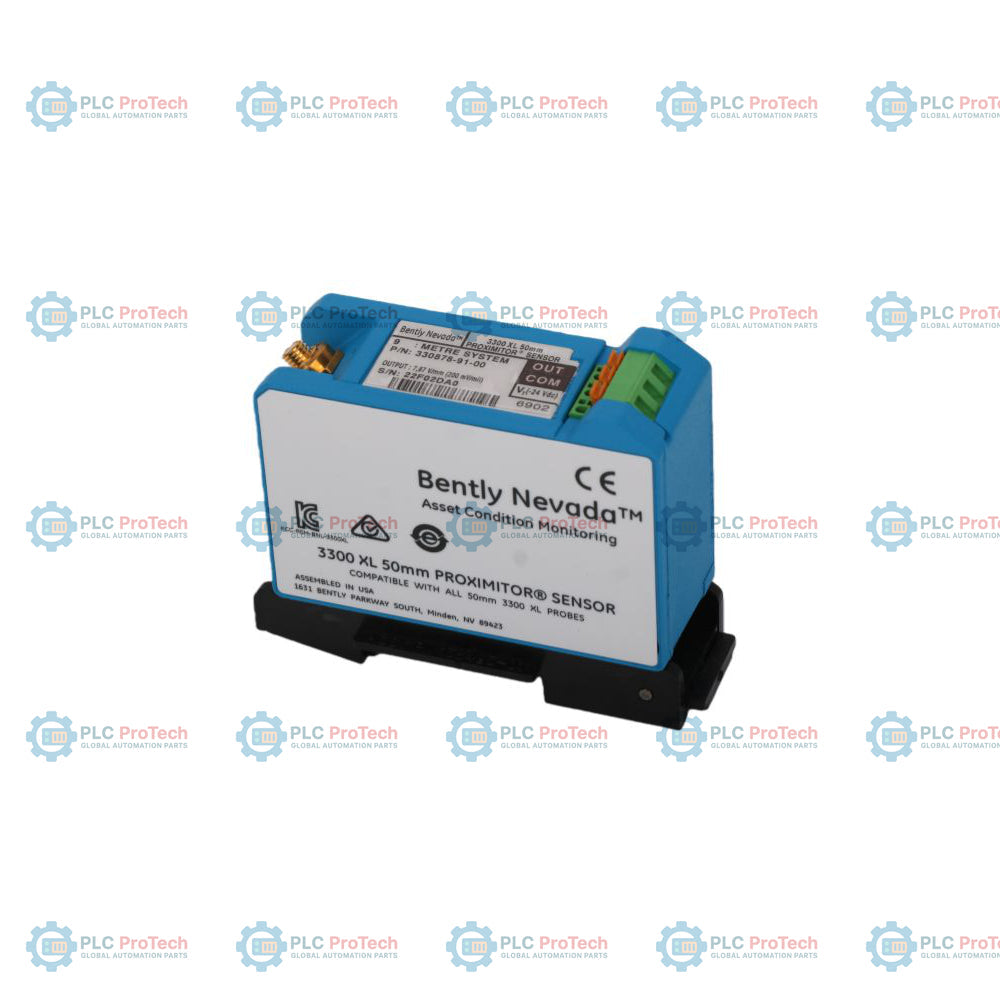

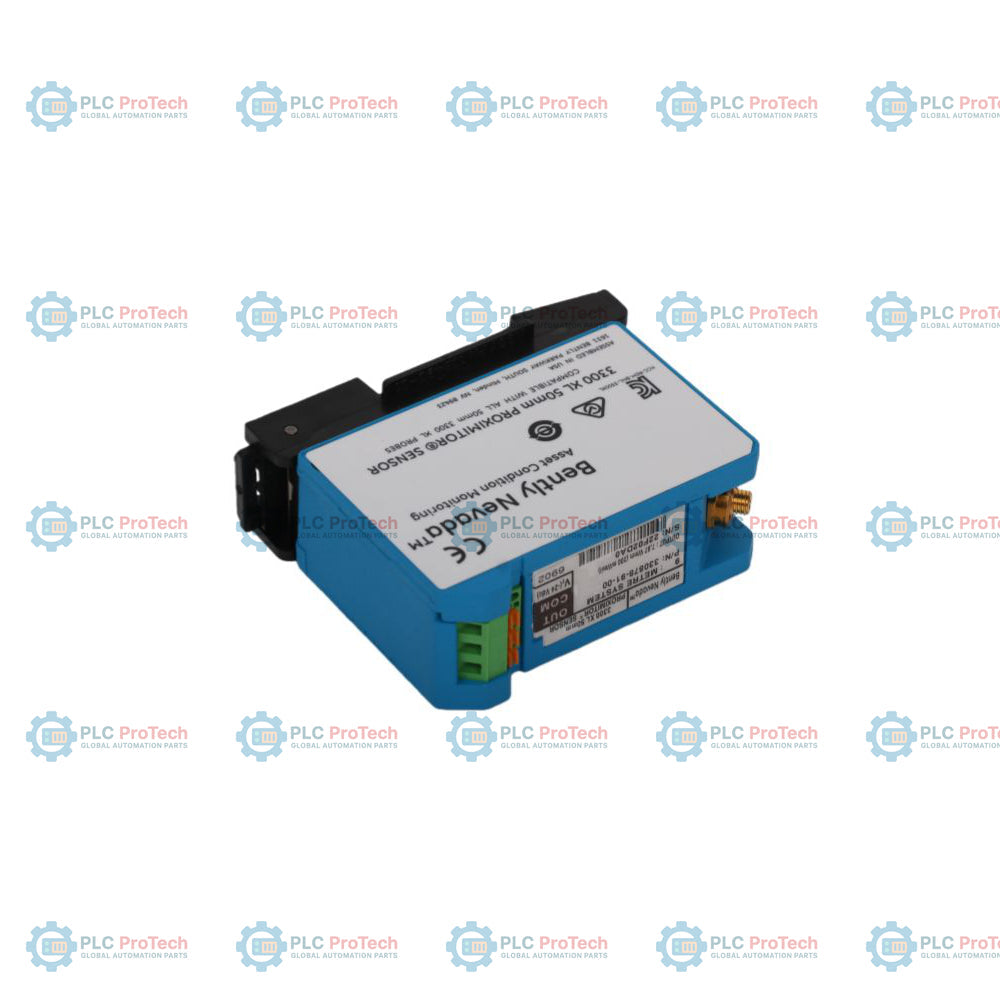

Bently Nevada 330878-91-05 3300 XL Sensor Proximitor de 50 mm

Descripción

La opción 91 (longitud del sistema de 9,0 metros, montaje en riel DIN) y la opción 05 (múltiples aprobaciones) especifican esta configuración del sensor Proximitor 3300 XL de 50 mm — 330878-91-05. Esta unidad funciona con una sonda de proximidad 3300 XL de 50 mm y un cable de extensión como parte de un sistema completo de medición de desplazamiento por corrientes parásitas sin contacto. Se utiliza para medir la vibración del eje y la posición axial en rotores de grandes turbinas y maquinaria con objetivos sobredimensionados, donde los rangos de desplazamiento superan los límites estándar.

A diferencia de las variantes configuradas para montaje en panel (como la opción 90) o para longitudes de sistema más cortas de 5,0 metros (como la opción 51), esta configuración específica está diseñada para la instalación en riel DIN con una longitud total del sistema de 9,0 metros. Las regletas de terminales SpringLoc integradas facilitan conexiones rápidas del cableado de campo sin necesidad de herramientas especializadas. La mayor inmunidad a las interferencias de radiofrecuencia (RFI) y a las interferencias electromagnéticas (EMI) permite que este sensor cumpla las normas de marcado CE sin una carcasa de blindaje especializada.

Características

• La opción 91 especifica una calibración del sistema de 9,0 metros diseñada para configuraciones de montaje en riel DIN.
• La opción 05 proporciona múltiples aprobaciones de organismos, incluidas las certificaciones ATEX, IECEx y CSA para áreas peligrosas.
• Rango lineal extendido de 27,9 mm (1100 mils), a partir de 1,3 mm (50 mils) desde el objetivo.
• Factor de escala promedio (ASF) nominal de 394 mV/mm (10 mV/mil) para entornos de gran desplazamiento.
• Las regletas de terminales SpringLoc simplifican los procedimientos de conexión y resisten el aflojamiento provocado por las vibraciones.
• Los puntos de prueba integrados permiten verificar la señal con instrumentos estándar sin interrumpir el cableado de campo.
• Compatibilidad retroactiva con sondas de proximidad y cables de extensión estándar 3300 XL de 50 mm.

Aplicaciones

• Monitoreo de la expansión diferencial (DE) de conjuntos de turbina de vapor y generador
• Mediciones de la posición del rotor de grandes turbinas de gas industriales
• Monitoreo del desplazamiento axial en conjuntos de ejes sobredimensionados
• Seguimiento de objetivos de gran desplazamiento en instalaciones de generación eléctrica y petroquímicas
• Maquinaria industrial con vibraciones intensas y exposición ambiental

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

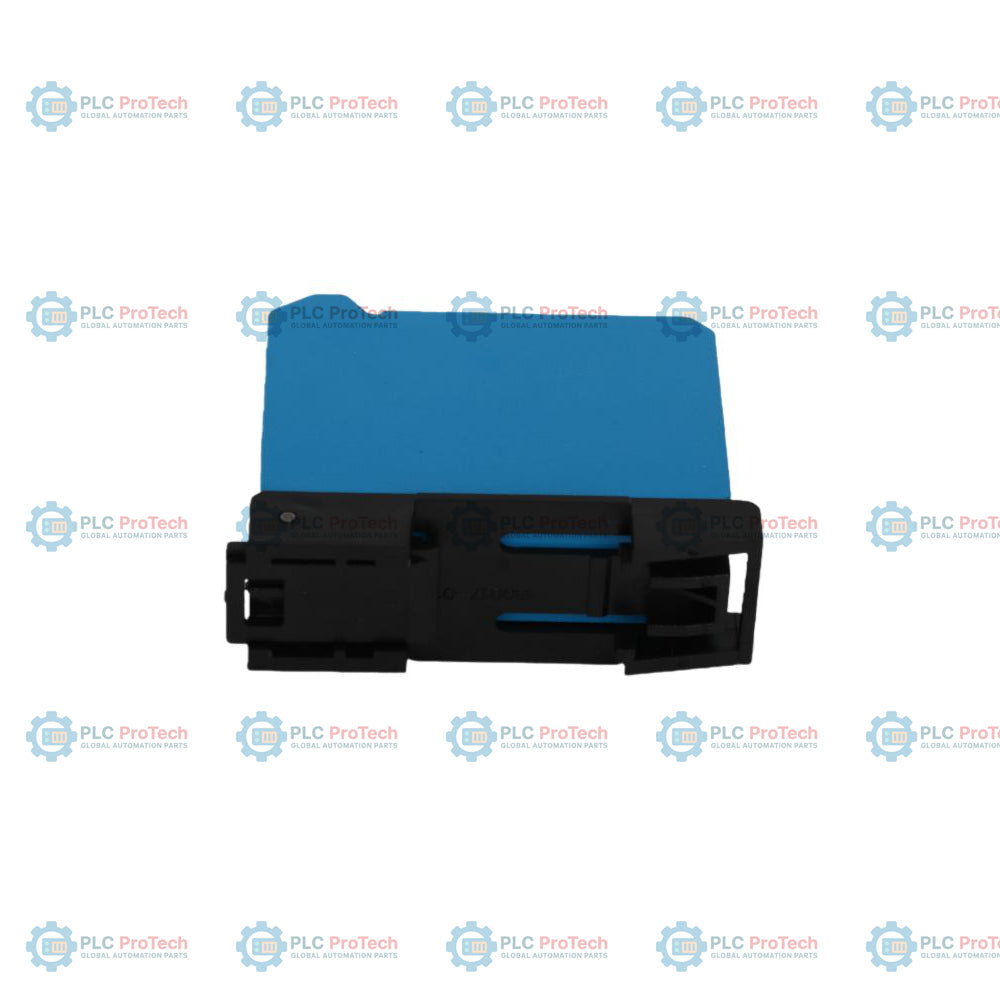

• El montaje en riel DIN utiliza la almohadilla DIN integrada, diseñada para un riel DIN estándar de 35 mm. Deje 3,05 mm adicionales de espacio libre para retirar el módulo del riel.
• Conecte el blindaje del cable de extensión a tierra en la carcasa del sensor Proximitor. No conecte el blindaje coaxial a tierra en ningún otro punto para evitar bucles de tierra.
• Utilice el cable de campo trenzado blindado de tres conductores recomendado (18 AWG o similar) para los tendidos desde el sensor Proximitor hasta el bastidor del monitor.
• Mantenga los requisitos mínimos de tamaño del objetivo de un diámetro de objetivo plano de 102 mm (4,0 pulgadas) al verificar la calibración del sistema.
• Calibre la separación de la sonda mediante el movimiento físico de un soporte deslizante o un micrómetro de husillo antes de bloquear las roscas de la carcasa.

Conformidad y certificaciones

• ATEX/IECEx: Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc, Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc (Opción 05)
• CSA/CNRTLus: Clase I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III
• Marcado CE europeo: Cumple con la Directiva EMC 2014/30/UE y la Directiva RoHS 2011/65/UE
• Normas de compatibilidad electromagnética: EN 61000-6-2, EN 61000-6-4
• China RoHS: Periodo de uso respetuoso con el medio ambiente (EFUP) de 15 años
