Descripción

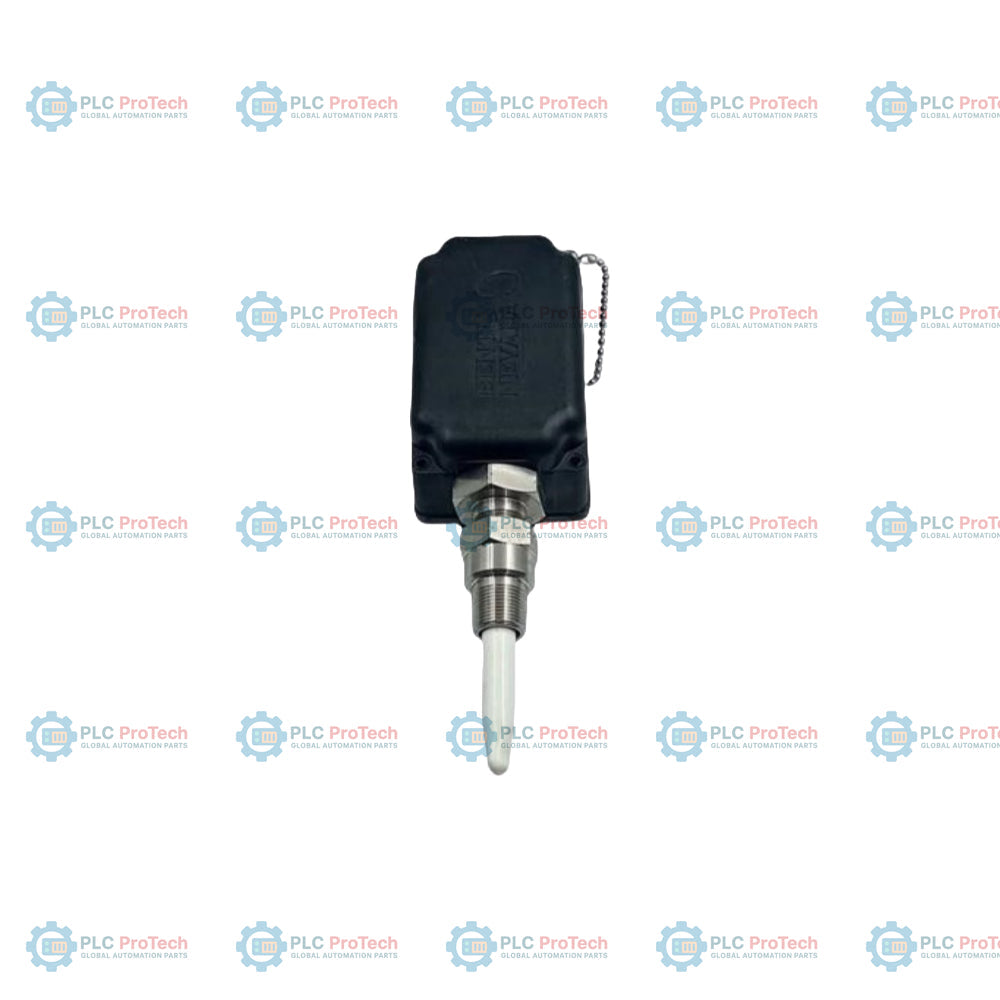

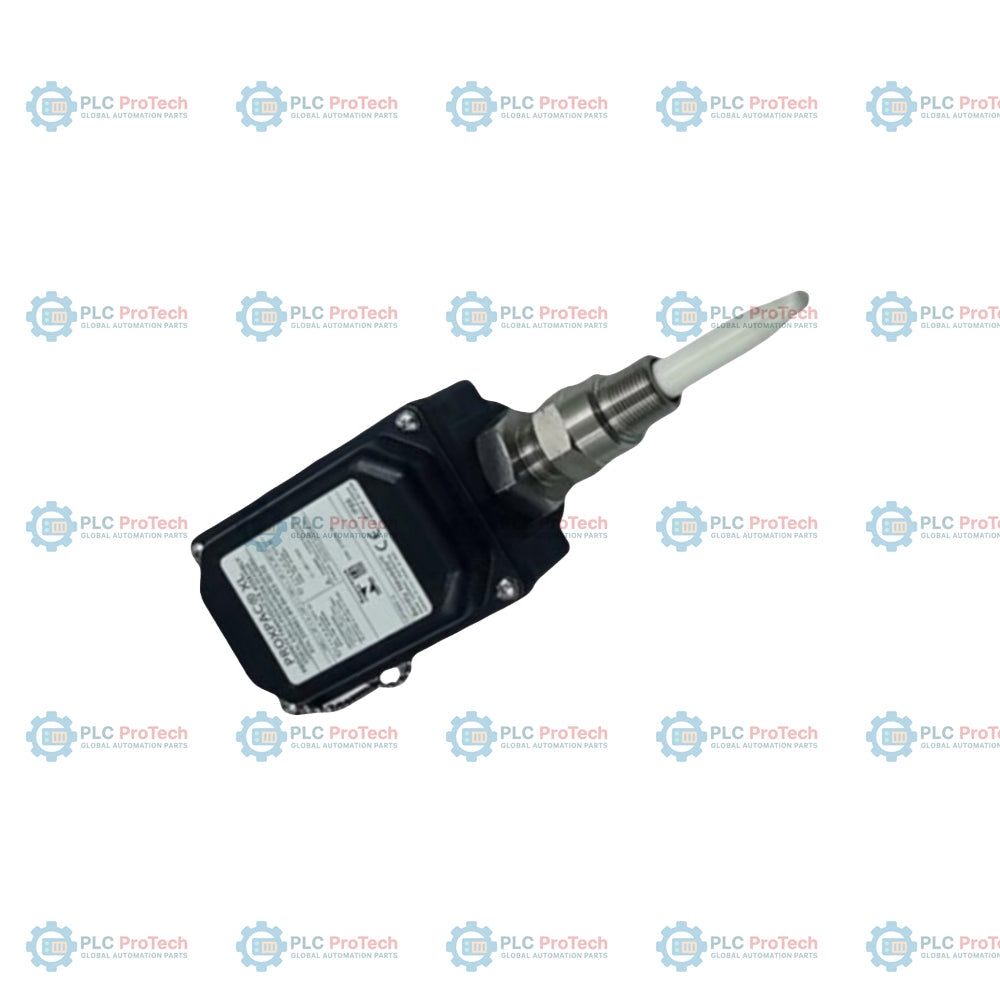

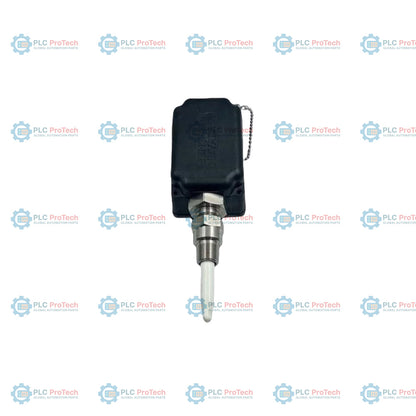

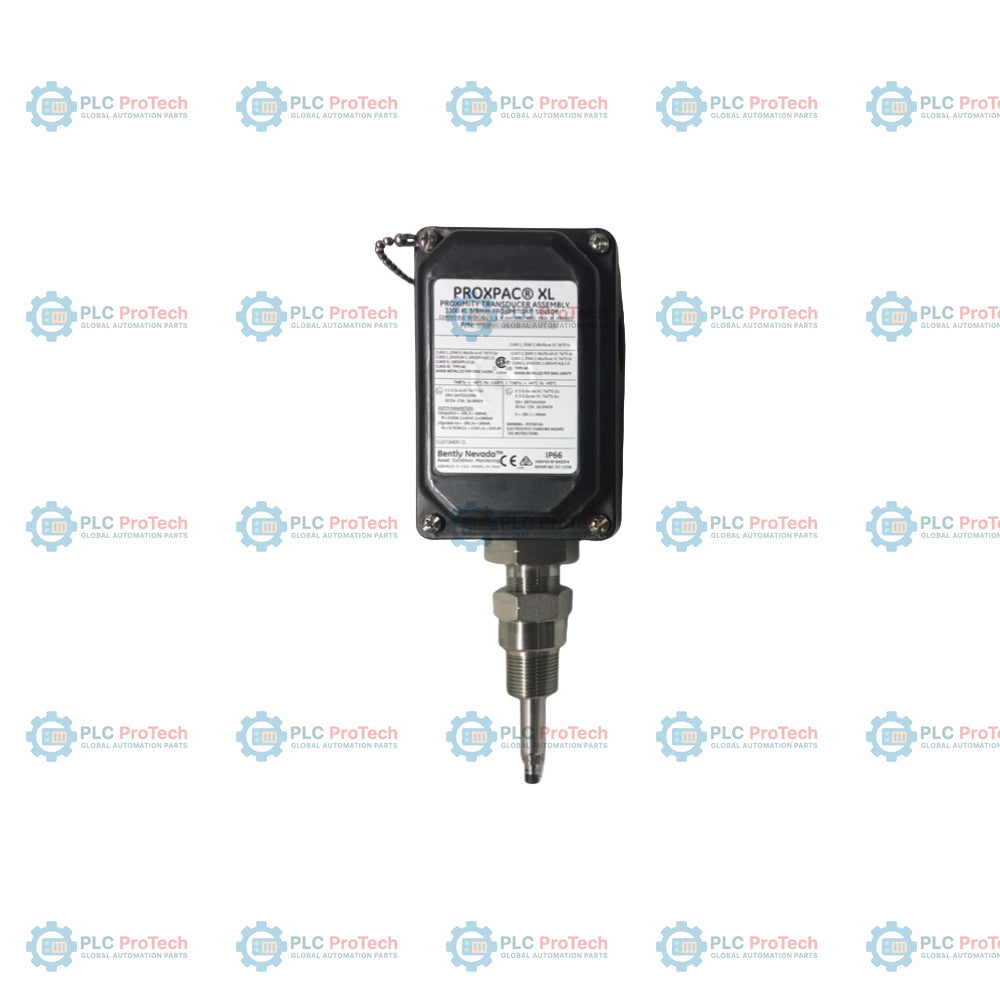

330880-28-35-017-00-02: Conjunto transductor de proximidad PROXPAC XL en unidades inglesas, configurado con una sonda de proximidad de 8 mm 3300 XL con múltiples aprobaciones (opción 28), una longitud de adaptador separador de 3,5 in (89 mm) (opción 35), una profundidad de penetración de la sonda de 1,7 in (43 mm) (opción 017), sin accesorios para conductos (opción 00) y un manguito con rosca de montaje 3/4-14 NPT (opción 02).
Este diseño integrado aloja una sonda de proximidad de 8 mm 3300 XL y su sensor Proximitor correspondiente directamente dentro de la carcasa de la sonda de termoplástico de sulfuro de polifenileno (PPS) reforzado con fibra de vidrio. Al combinar ambos elementos en una sola carcasa con clasificación Tipo 4X e IP66, esta configuración elimina la necesidad de un cable de extensión externo y una carcasa independiente para el sensor Proximitor. El cableado de campo se conecta directamente desde el bloque de terminales dentro de la carcasa al sistema de monitoreo, lo que simplifica el montaje físico y la instalación eléctrica en entornos industriales severos. La sonda integrada de 8 mm 3300 XL funciona según los principios estándar de corrientes parásitas para medir la vibración y la posición axial del eje en maquinaria rotativa.
Características
- El conjunto integrado aloja tanto la sonda de proximidad de 8 mm 3300 XL como el sensor Proximitor correspondiente dentro de una sola carcasa.
- La opción 28 especifica una sonda de 8 mm 3300 XL equipada con múltiples aprobaciones (como CSA, ATEX e IECEx) para su instalación en áreas peligrosas.
- La opción 35 proporciona un adaptador separador de 3,5 in (89 mm) para extender la carcasa desde la envolvente de la maquinaria.
- La opción 017 establece una longitud de penetración de la sonda de 1,7 in (43 mm) en la carcasa de la máquina.
- La opción 00 indica que el conjunto se suministra sin accesorios auxiliares para conductos, incluidos dos tapones y dos arandelas.
- La opción 02 utiliza un manguito con rosca de montaje 3/4-14 NPT para la conexión mecánica.
- La carcasa está fabricada con termoplástico de sulfuro de polifenileno (PPS) reforzado con fibra de vidrio y resistente a la radiación ultravioleta (UV), moldeado y con fibras conductoras para disipar las cargas electrostáticas.
- La clasificación de sellado Tipo 4X e IP66 brinda protección contra la entrada de humedad y polvo en entornos severos.
Aplicaciones
- Mediciones de vibración radial del eje y posición axial del eje en maquinaria industrial rotativa.
- Entornos industriales severos, como refinerías de petróleo y gas, plantas petroquímicas e instalaciones de generación eléctrica.
- Modernización de carcasas de maquinaria donde no se puede instalar una caja de conexiones Proximitor independiente.
Información para pedidos
| Segmento de opción |
Código de opción |
Detalles de configuración |
| Número de pieza para pedidos |
330880-28-35-017-00-02 |
Transductor de proximidad PROXPAC XL, unidades inglesas |
| A: Opción de sonda y aprobaciones |
28 |
Sonda de 8 mm 3300 XL con múltiples aprobaciones |
| B: Opción del adaptador separador |
35 |
Longitud del adaptador separador: 3,5 in (89 mm) |
| C: Opción de penetración de la sonda |
017 |
Profundidad de penetración de la sonda de 1.7 in |
| D: Opción de accesorios |
00 |
Sin accesorios (se suministra con dos tapones y dos arandelas) |
| E: Opción de rosca de montaje |
02 |
3/4-14 NPT (necesaria para el adaptador de separación) |
Especificaciones técnicas
| Fabricante |
Bently Nevada (Baker Hughes) |
| Modelo / SKU |
330880-28-35-017-00-02 |
| Tipo de producto |
Transductor de proximidad PROXPAC XL |
| Tipo de sonda |
Sonda de proximidad 3300 XL de 8 mm (instalada en la funda) |
| Requisitos de alimentación |
Requiere de -17.5 Vdc a -26 Vdc con un máximo de 12 mA (sin barreras) |
| Respuesta de frecuencia |
De 0 a 10 kHz: +0, -3 dB (con hasta 305 m / 1000 ft de cableado de campo) |
| Rango lineal |
2.0 mm (80 mils), a partir de aproximadamente 0.25 mm (10 mils) del objetivo |
| Factor de escala del sistema |
7.87 V/mm (200 mV/mil) |
| Tamaño mínimo del objetivo |
15.2 mm (0.6 in) de diámetro (objetivo plano) |
| Diámetro mínimo del eje |
50.8 mm (2.0 in) |
| Material de la carcasa |
Termoplástico de sulfuro de polifenileno (PPS) reforzado con fibra de vidrio, resistente a los rayos UV y con fibras conductoras |
| Material de la funda |
Acero inoxidable AISI 304 |
| Funda exterior y tornillos |
Acero inoxidable AISI 303 |
| Material de la junta tórica de la funda |
Neopreno |
| Material de aislamiento de vibraciones |
Silicona celular extrablanda |
| Material de la etiqueta de la tapa |
Poliéster blanco radiante brillante |
| Protección contra la entrada de agua y polvo |
Carcasa con clasificación Tipo 4X / IP66 |
| Resistencia al impacto de la carcasa |
Certificado por BASEEFA para 4 Joules a -39 degC y 115 degC; verificado por CSA para 7 Joules a temperatura ambiente |
| Rango de temperatura de la sonda |
-52 degC a +177 degC (-62 degF a +351 degF) |
| Temperatura de funcionamiento de la carcasa/sonda |
-52 degC a +100 degC (-62 degF a +212 degF) |
| Rango de temperatura de almacenamiento |
-52 degC a +105 degC (-62 degF a +221 degF) |
| Límite de humedad relativa |
Condensación del 100 %, no sumergible cuando los conectores están protegidos |
Directrices de instalación
Asegúrese de que la funda exterior esté correctamente montada en la carcasa de la máquina mediante la opción de rosca de montaje 3/4-14 NPT (Opción 02), para mantener una conexión segura y aislada de las vibraciones. Deben aplicarse los pares de apriete estándar: la tuerca de retención debe apretarse a 29.5 N-m (260 in-lb) y la contratuerca de bloqueo de la funda de la sonda, a 39.3 N-m (350 in-lb). El revestimiento de puesta a tierra y los componentes de la placa de retención deben quedar bien asentados para evitar la acumulación de carga electrostática. Todas las canalizaciones deben sellarse correctamente para evitar que la humedad externa y la condensación se desplacen por ellas y penetren en la carcasa del transductor.
Cumplimiento y certificaciones
Este sistema de transductor está certificado para cumplir con el marcado CE de la Unión Europea, la Directiva EMC 2014/30/UE (normas EN 61000-6-2 y EN 61000-6-4) y la Directiva RoHS 2011/65/UE. Las certificaciones para áreas peligrosas se rigen por las normas CSA/NRTL/US y ATEX/IECEx. El sistema está certificado para entornos de Clase I, Zona 0: AEx/Ex ia IIC T4/T5 Ga, y Clase I, División 2, Grupos A, B, C, D, cuando se instala con las barreras de seguridad intrínseca o los aisladores galvánicos adecuados, de acuerdo con los planos de control. La carcasa cuenta con una clasificación independiente que cumple los criterios de protección contra la entrada de agua y polvo Tipo 4X e IP66.
