Descripción

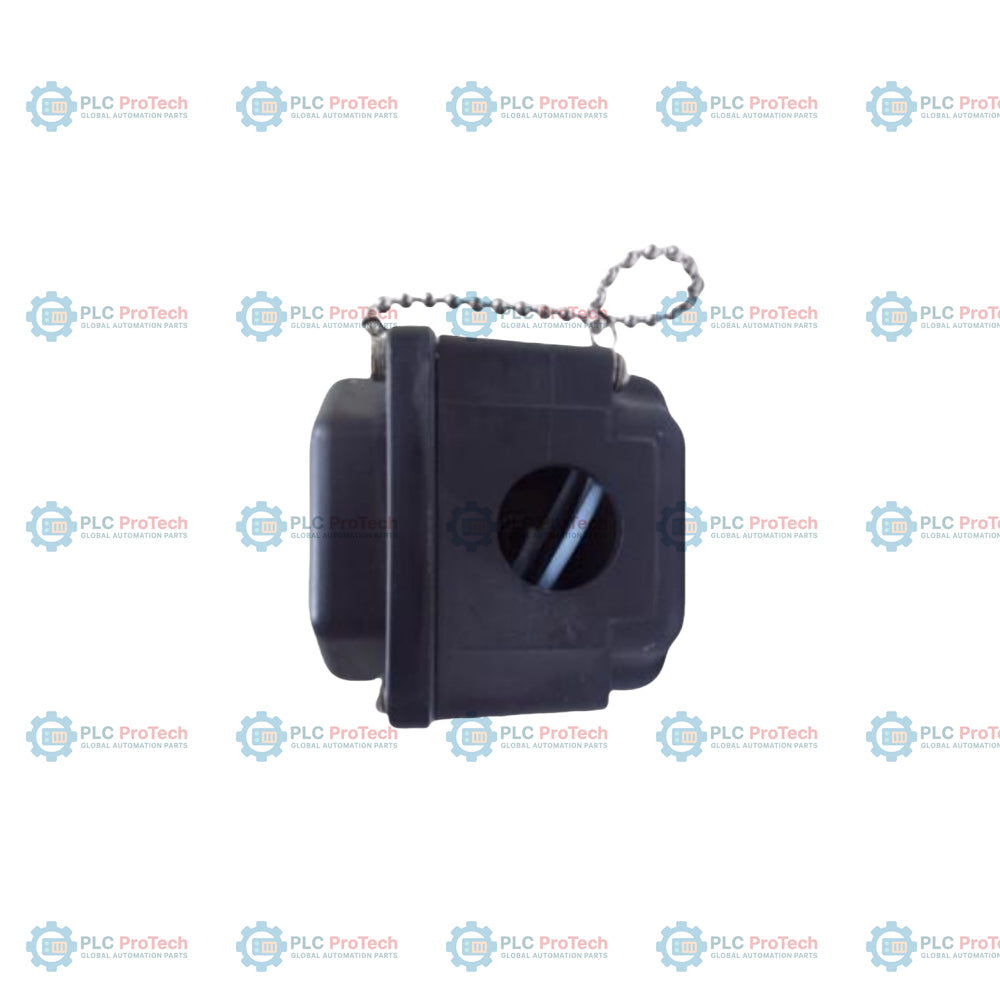

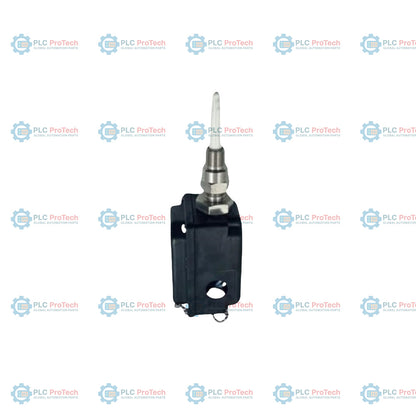

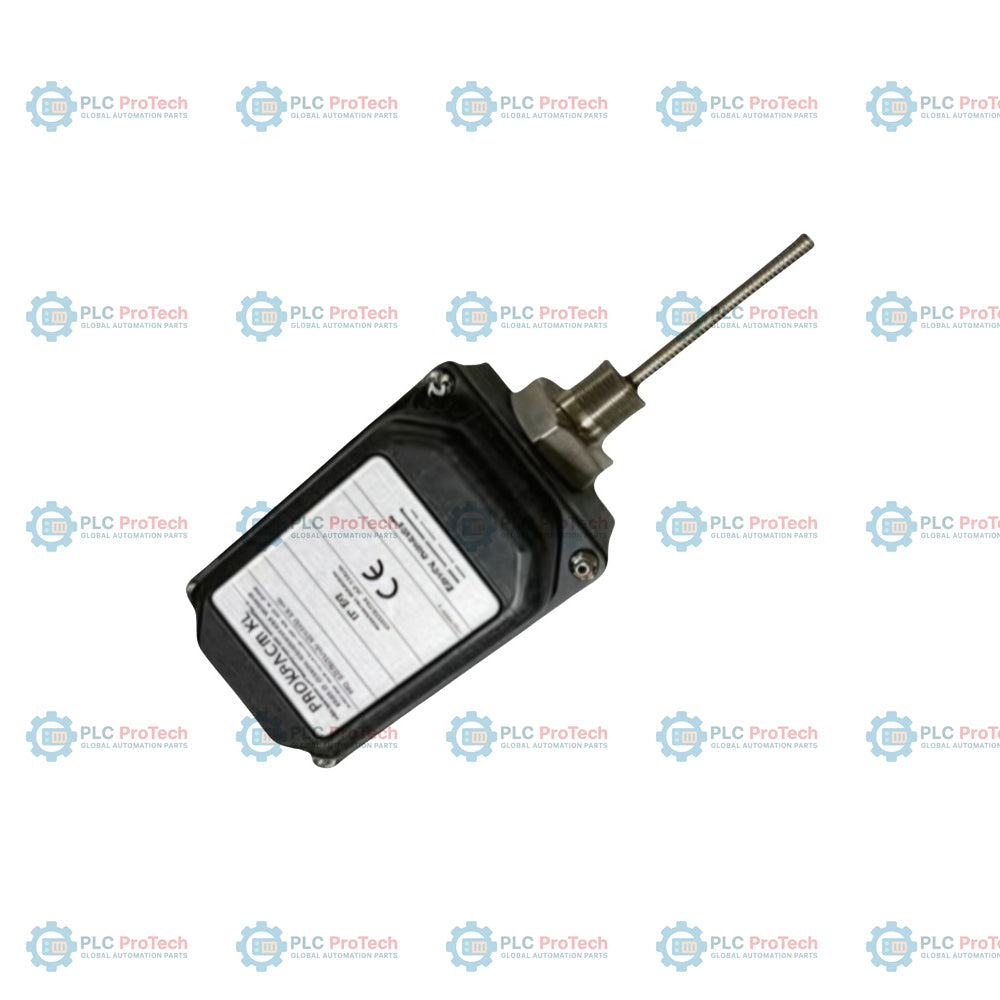

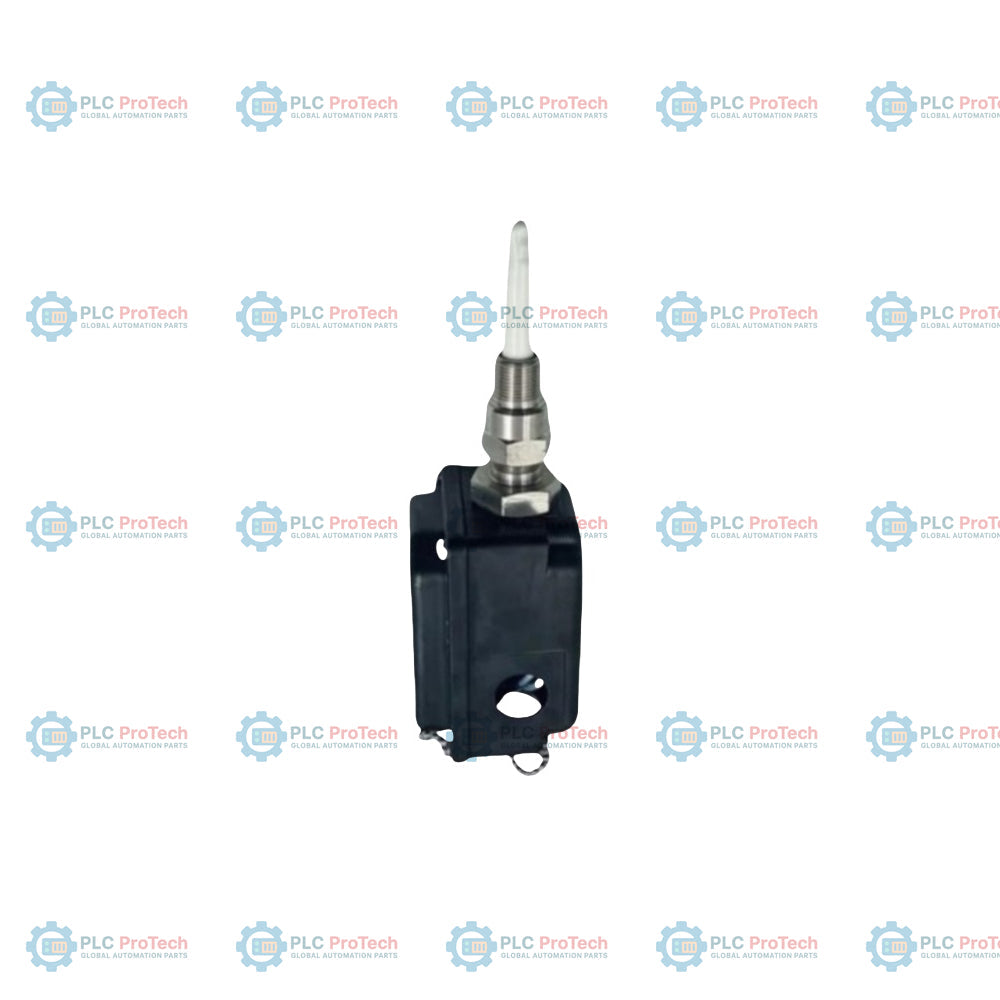

El 330881-28-04-070-03-02 es un conjunto de transductor de proximidad integrado con configuración métrica de la serie PROXPAC XL de Bently Nevada. Esta configuración integra una sonda de proximidad 3300 XL de 8 mm y un sensor Proximitor 3300 XL en una sola unidad autónoma. Está configurada con la opción 28 (sonda 3300 XL de 8 mm con múltiples certificaciones), la opción 04 (adaptador distanciador de 40 mm), la opción 070 (profundidad de penetración de la sonda de 70 mm), la opción 03 (una conexión de conducto M20 y dos tapones) y la opción 02 (rosca de montaje de proceso 3/4-14 NPT).

Al alojar conjuntamente la sonda de proximidad y el sensor Proximitor, este sistema elimina la necesidad de un cable de extensión externo y de cajas de conexiones Proximitor independientes. La carcasa está moldeada con sulfuro de polifenileno (PPS) reforzado con fibra de vidrio y conductora, un termoplástico avanzado diseñado para disipar las cargas electrostáticas y resistir elementos corrosivos. Con certificación IP66 y Tipo 4X, esta unidad está diseñada para conectarse directamente a sistemas de protección de maquinaria en condiciones operativas exigentes, como las que se encuentran cerca de turbinas de gas, turbinas de vapor, bombas y compresores.

Características

• Conexión directa en campo: Elimina los cables de extensión intermedios y las carcasas Proximitor independientes al colocar el sensor directamente dentro del conjunto protector.
• Certificado para áreas peligrosas (opción 28): La sonda integrada cumple las normas internacionales de seguridad intrínseca y equipos no incendiarios mediante múltiples certificaciones de CSA, ATEX e IECEx.
• Configuración métrica (330881): Está fabricado con opciones específicas del sistema métrico, incluido un adaptador distanciador de 40 mm y una profundidad de inserción de 70 mm para una colocación mecánica precisa.
• Acceso seguro a los terminales (opción 03): Incluye una entrada de conducto M20 y dos tapones ciegos para proteger las terminaciones de los terminales de campo.
• Montaje roscado (opción 02): Cuenta con una rosca de montaje 3/4-14 NPT necesaria para fijar estructuralmente el adaptador distanciador a la carcasa de la máquina.
• Carcasa de polímero resistente: La avanzada construcción de PPS proporciona sellado Tipo 4X e IP66 contra la humedad, los productos químicos y los impactos mecánicos.

Aplicaciones

Este transductor de proximidad integrado se utiliza para la protección de maquinaria y la supervisión de diagnóstico de equipos rotativos, incluidos:

• Medición de vibración radial y posición axial en turbinas de vapor y turbinas de gas
• Supervisión del desplazamiento del eje y del empuje en bombas de alta velocidad y compresores centrífugos
• Detección de desplazamiento sin contacto en ubicaciones peligrosas o áreas de procesos con alta humedad

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Para garantizar un funcionamiento eléctrico adecuado y estabilidad mecánica:

• Separación de la sonda: Ajuste la separación física inicial entre la punta de la sonda y el objetivo mediante un voltímetro digital. La separación recomendada es de 1.27 mm (50 mil), lo que corresponde aproximadamente a -9.0 Vcc en el terminal de salida.
• Conexión del cableado de campo: Termine el cableado de campo directamente en la placa de terminales dentro de la cubierta de la carcasa. Use un cable blindado de 3 conductores y trenzado (de 16 AWG a 24 AWG o de 0.2 a 1.5 mm2) para tendidos de hasta 305 metros (1000 pies) hasta el sistema de monitorización.
• Sellado ambiental: Use un sellador de roscas adecuado en las roscas de montaje de proceso 3/4-14 NPT y los accesorios de conducto M20 para mantener la clasificación IP66 y evitar la entrada de aceite o agua en la carcasa.
• Puesta a tierra: Conecte el revestimiento interno de puesta a tierra a la tierra de la planta para garantizar una protección adecuada contra descargas electrostáticas y ruido de señal.

Cumplimiento y certificaciones

Los conjuntos integrados de la sonda y el sensor Proximitor están certificados para ubicaciones peligrosas conforme a los siguientes códigos:

• ATEX / IECEx (seguridad intrínseca): Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc
• ATEX / IECEx (sin chispas / seguridad aumentada): Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc
• CSA / NRTLus: Clase I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III; Clase I, División 2, Grupos A, B, C, D
• Marca CE: Cumple con las directivas europeas de compatibilidad electromagnética y seguridad eléctrica
